서산 둔당리(협회인증 진행중) 현장 소식!

2 EZBlock 2 1,620 2021.07.12 23:48

서산 둔당리 현장소식 전해드립니다.



서산 둔당리 주택은 건축주의 열정이 남다른 현장으로 패시브하우스 협회인증을 목표로 진행되었습니다.

EZBlock의 벽체 열관류율은 0.15 w/㎡k로 패시브하우스 요건을 충족하지만, 전체 난방에너지 요구량을 1.5L로 맞추기에는 기후요건과 향별 창호의 배치와 크기, 기밀성능 향상, 외부차양(블라인드) 설치 등 추가적인 요소를 충족시켜야 합니다.



또한, 지역기후에 따라 외벽 및 지붕의 단열성능을 보다 더 향상시켜야 합니다.

서산 둔당리 현장은 EZBlock 단열재 외에 추가로 벽체에 비드법 2종 3호 100T와 지붕에는 비드법 2종 2호 200T가 적용되었습니다. (분명, 과한 단열이지만.. 반전이 있습니다!)



그럼 지금부터 시공과정에 대한 이미지와 설명을 드립니다.

(EZBlock에 대한 설명은 그동안의 과정에서 충분한 설명을 드렸으니, 사진 이미지 위주로 게재합니다!)

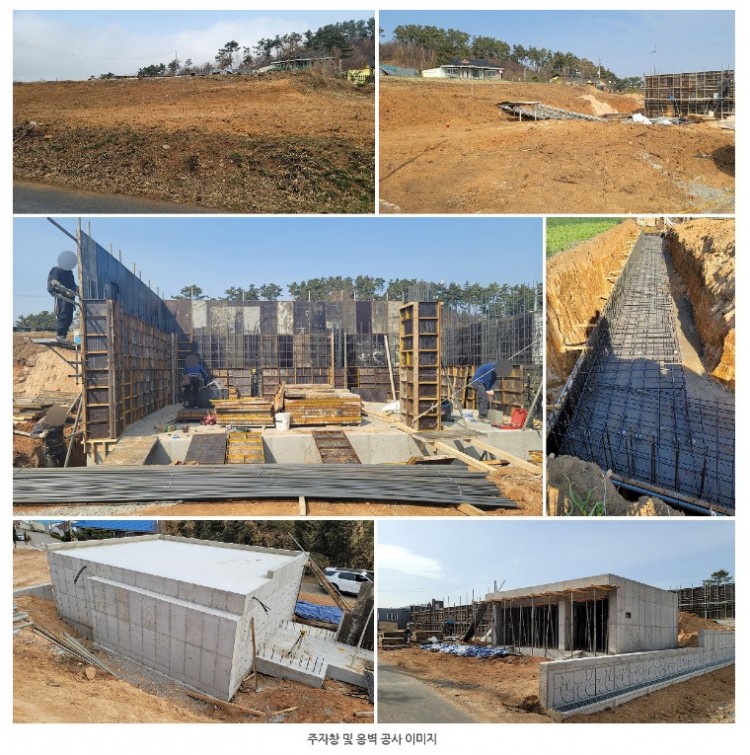

서산 둔당리 주택의 시공 전 전경이며, 주차장과 옹벽공사가 먼저 진행되었습니다.

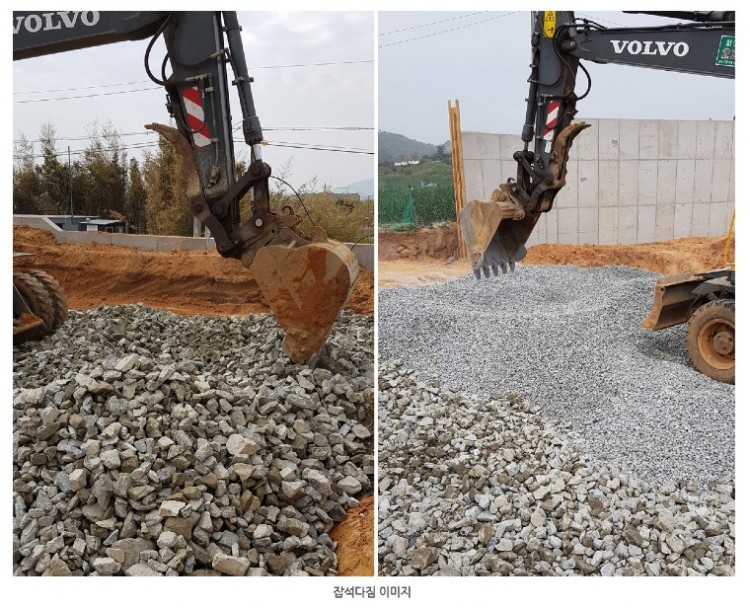

주차장과 옹벽공사 이후, 본채와 별채 터에 굵은골재(40~50mm) 다짐하고, 잔골재(16~25)를 사용하여 다짐이 이루어 졌습니다. (다짐은 25톤 롤러가 별도로 진행하였습니다!)

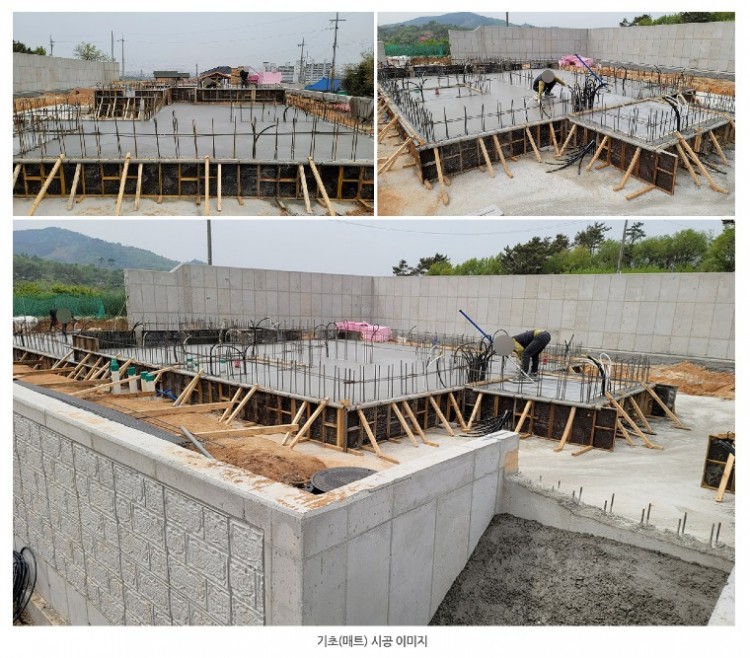

 버림타설 이후, 단열재(XPS 1호) 200T 위로 매트기초(400T)가 시공 되었습니다.

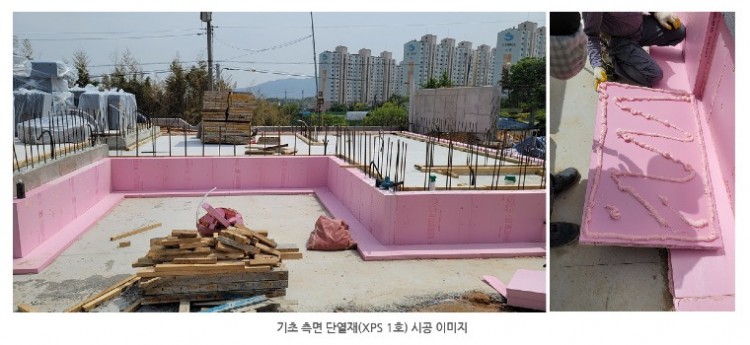

기초 거푸집 해체 후, 측면 프라이머 칠과 XPS(1호) 150T + 50T가 추가로 설치됩니다.

하단부 측면 바닥에도 XPS(1호) 50T가 선 시공 되었습니다.

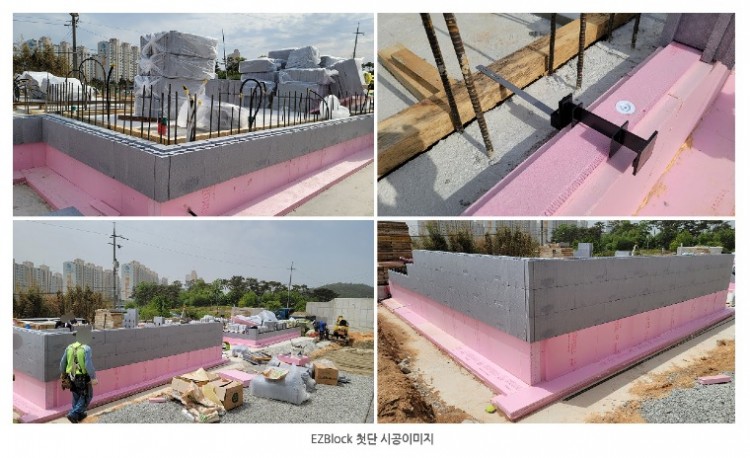

이제 본격적으로 EZBlock이 시공매뉴얼에 의해 시공됩니다.

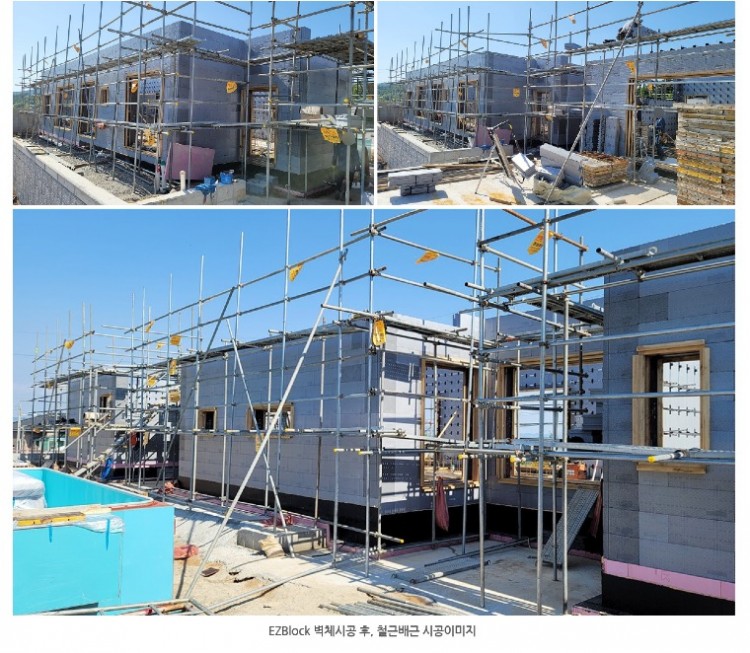

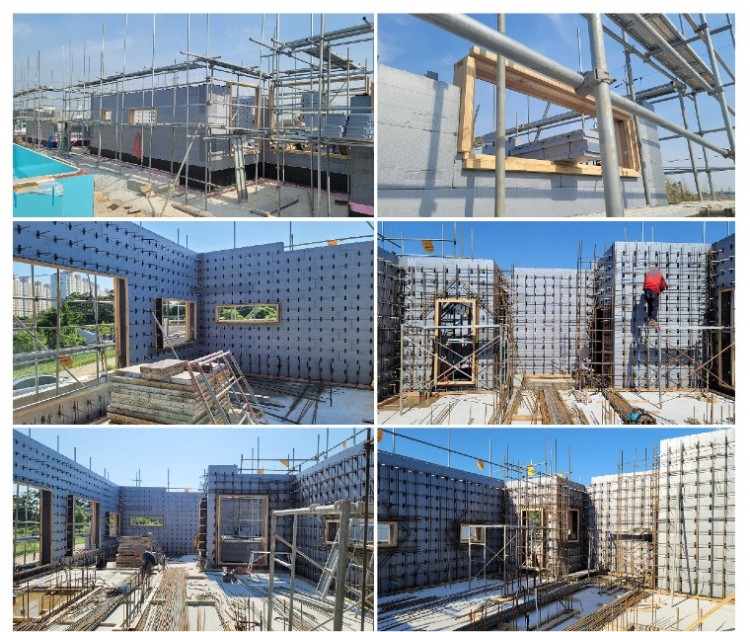

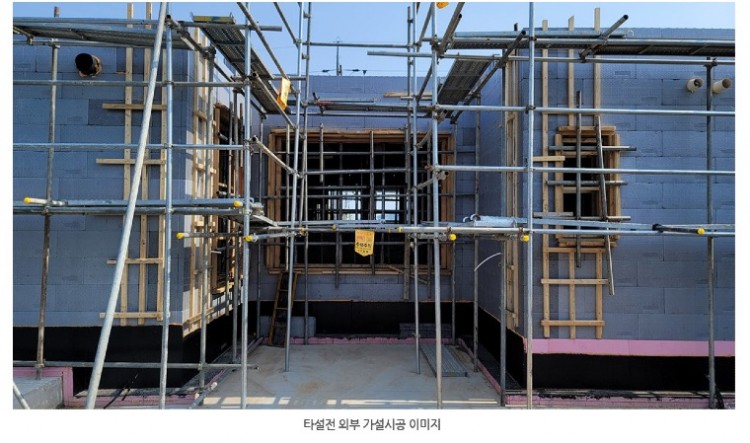

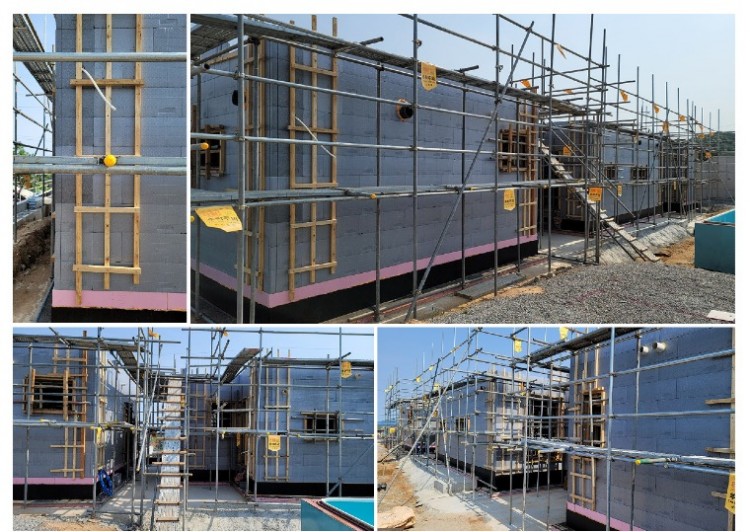

매뉴얼에 의한 EZBlock 시공 및 창호틀 제작(제작치수 제공) 및 거치, 철근 배근 및 결속 순으로 진행됩니다.

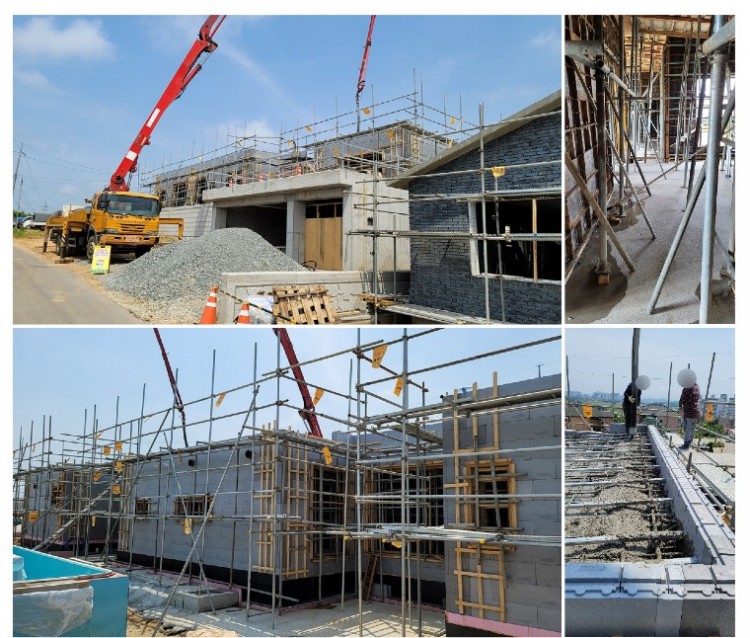

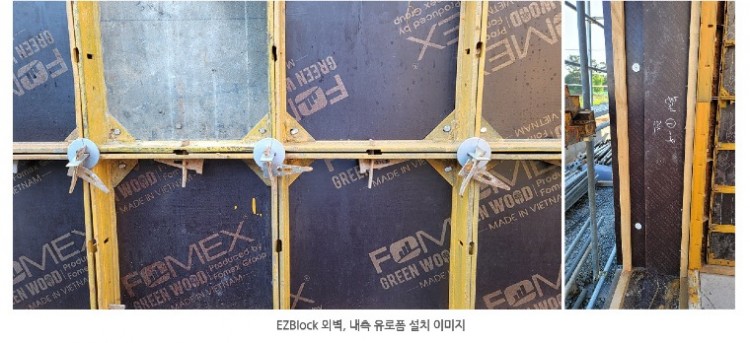

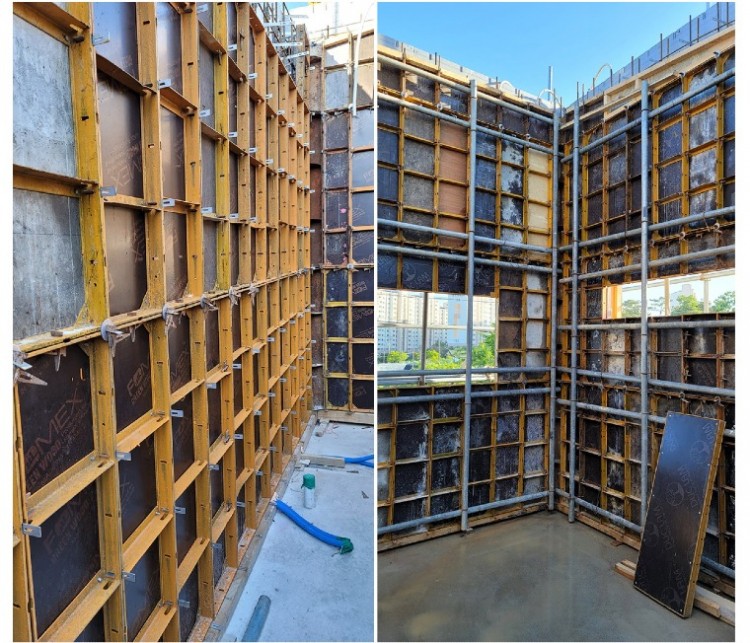

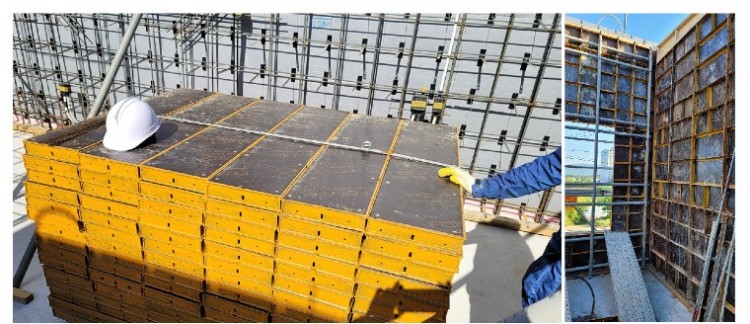

내부 유로폼 시공을 위해 자재들이 수급되었으며, EZBlock과 직접 면하는 부위는 300*1200폼이, 내부 칸막이 벽체는 600*1200폼이 시공됩니다.






내부 철근 및 가설작업이 끝나고 외부 코너부위 보강 및 타설 전, 전체상태를 확인합니다.

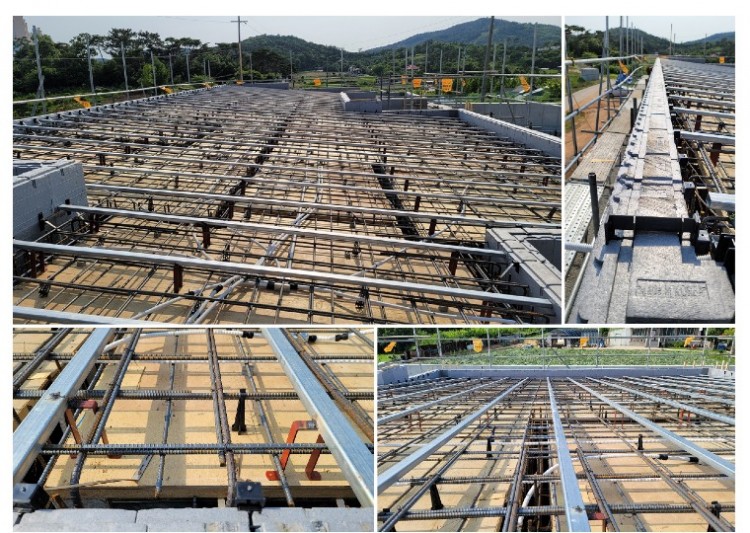

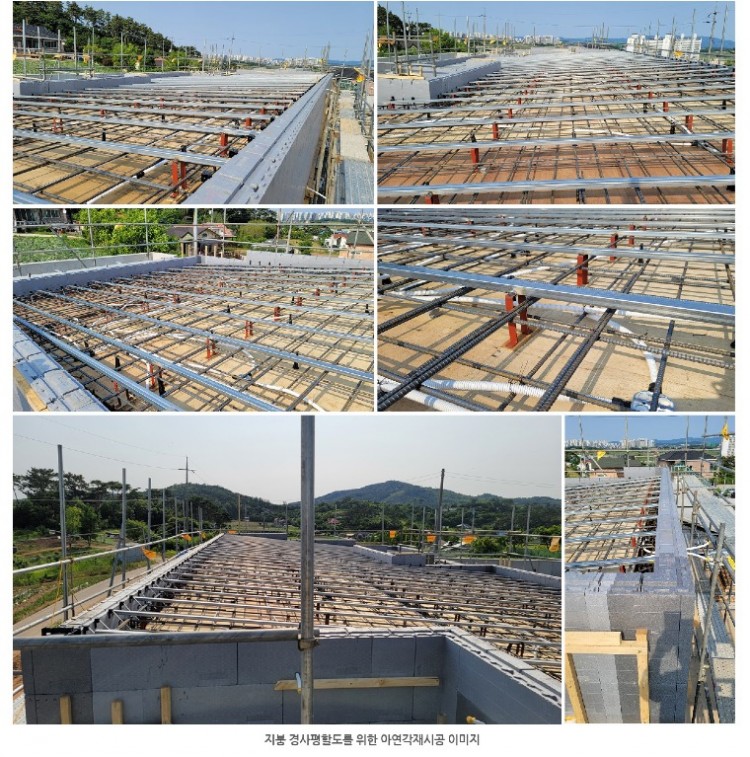

 지붕의 철근 작업 및 평활도를 위한 아연각재가 규정된 레벨에 맞게 설치 되었습니다.

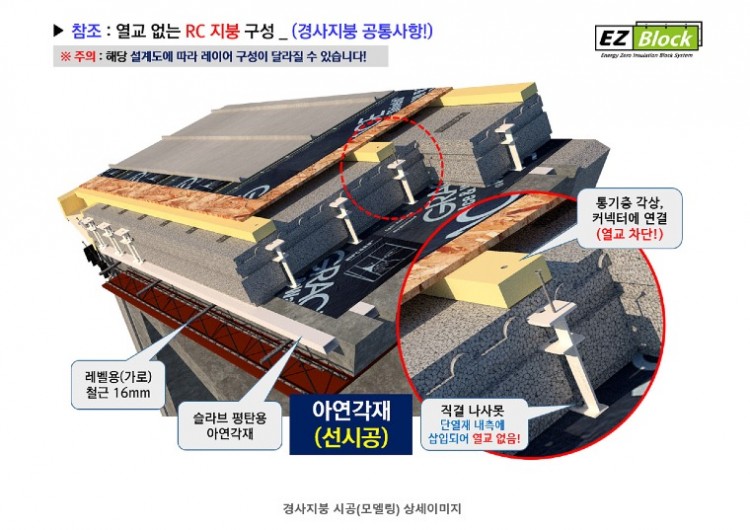

아연각재는 600mm 간격으로 설치되었으며, 타설이후 EZBlock 후부착용 커넥터를 피스로 고정하기 위한 용도로 사용됩니다!

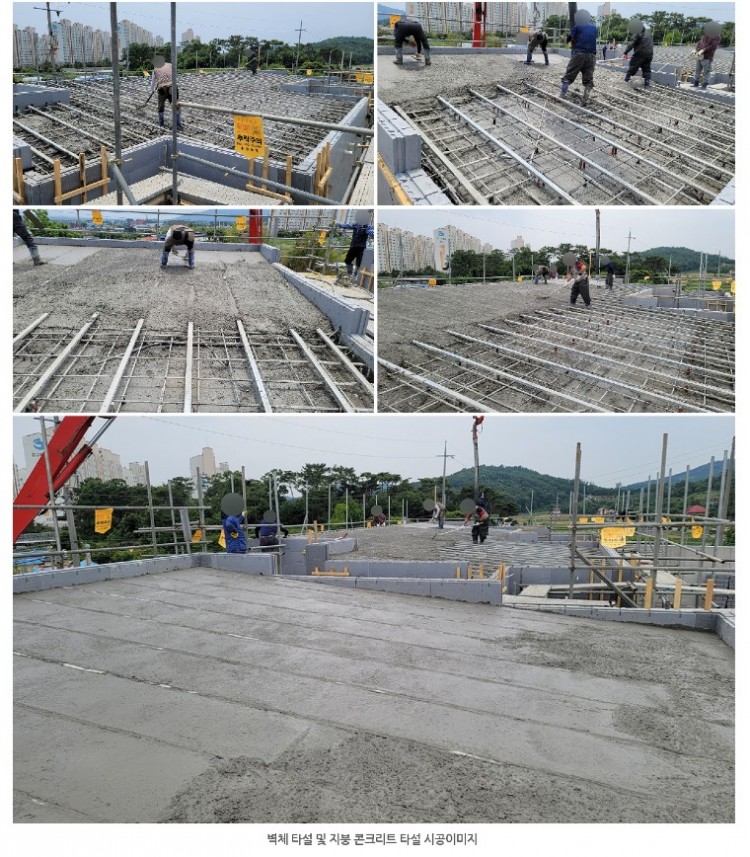

본격적인 타설이 진행됩니다.

본채 48평과 별채 10평의 벽체와 지붕이 오전 7시부터 오후 2시까지 천천히 진행되었습니다.

(미장공은 타설이후 오후 5시까지 면처리 작업에 투입되었습니다!)





단층 주택이라 지붕의 면적이 큰 건물로 JIG역할을 하는 아연각재가 없다면 사람의 능력만으로는 면의 평활도를 확보할 수 없습니다.

타설이후 지붕 전경입니다.

약간의 굴곡은 있지만, 이후 단열시공에 문제는 없습니다.

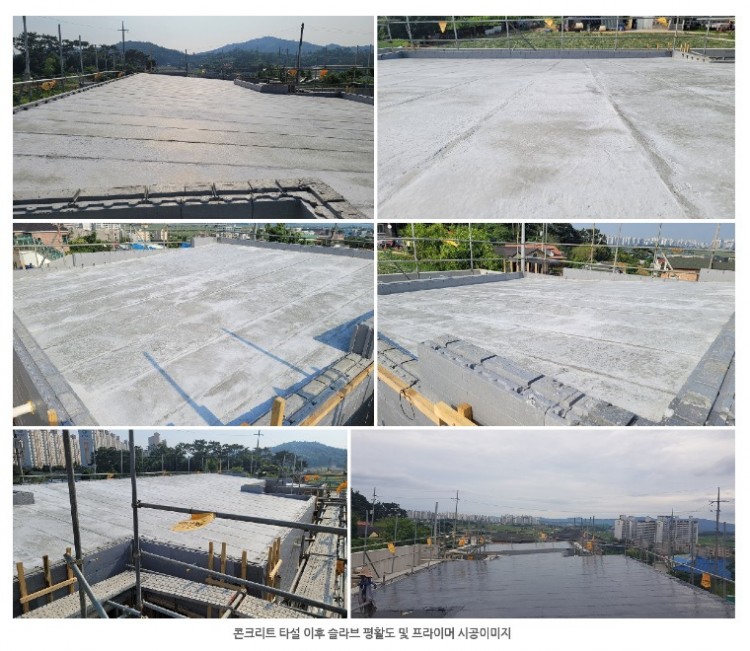

부분적으로 그라인드를 이용해 면처리 한 후, 단열재를 경사면에 맞게 재단하고 바탕면 프라이머 작업이 진행되었습니다.




프라이머 건조 후, 방수시트 작업이 진행되었습니다.

방수시트는 EZBlock 벽체가 덮힐만큼 충분히 연장하여 시공됩니다.

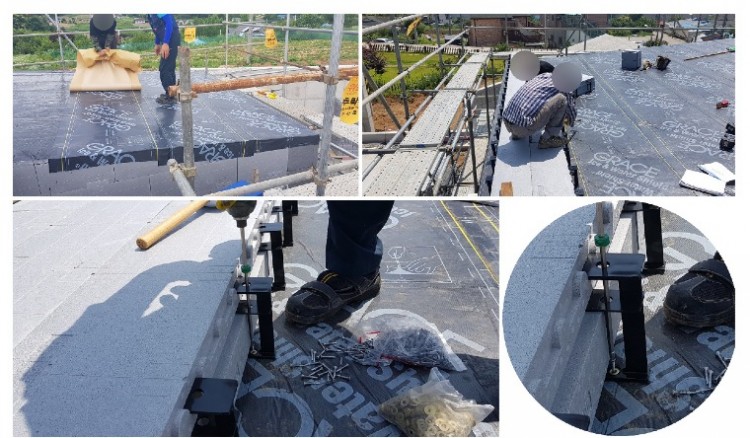

이후, 사전 계획에 의해 설치된 아연각재(보이지 않아도 됩니다!)에 EZBlock에 삽입된 후부착용 커넥터 홀을 관통시켜 피스가 아연각재에 고정됩니다.

현재의 방수시트는 보조용으로 통기층 형성 후, OSB합판에 주용도인 방수시트가 한번더 시공됩니다!

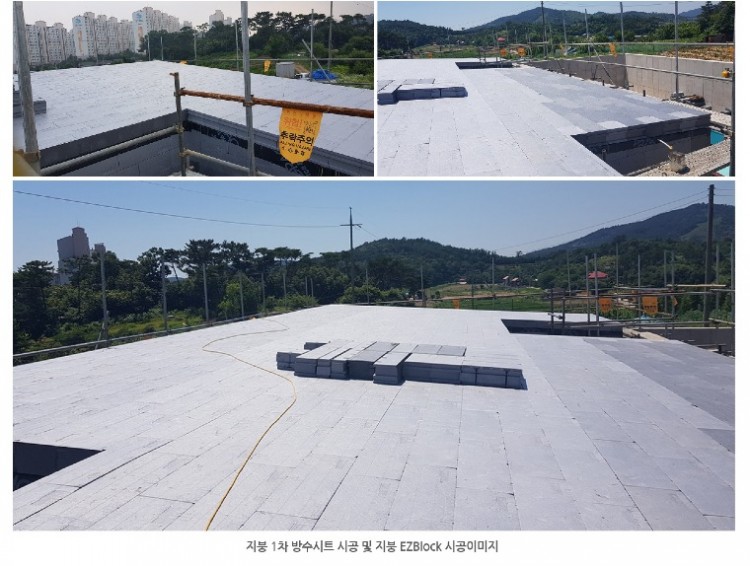

지붕 1차방수 및 EZBlock 지붕 단열재가 시공되었습니다.

이후, 과정은 아래의 이미지를 참조하시면 됩니다!






서산 둔당리 주택은 협회인증을 목표로 시공되었습니다.



이후, 기밀테스트 결과 및 추가 단열 시공과정을 게재해 드릴 예정이며..

서두에 과한 단열이지만 반전이 있다라는 표현의 이유를 다음 게재글에서 설명드리도록 하겠습니다.

감사합니다!



https://cafe.naver.com/ezibs/298

(참조) 보다 높은 해상도의 이미지를 보실려면 위 링크로 접속하시면 됩니다!
