6-12. NFRC 100,200 , ISO 15099, EN673, ISO 10292, KS F 2273 의 비교

M 관리자 7 3,314 2015.11.16 22:13

IGU 및 Window의 열 및 광학성능을 평가하는 표준은 NFRC 100, 200/ISO 15099, EN673/ISO 10292, KS F 2273 등이 있다. NFRC 100, 200, EN673/ISO 10292는 Window, THERM, WIS 프로그램 등을 이용한 표준 시뮬레이션 방법이 개발된 상태이고, KS F 2273은 실험에 의한 측정데이터를 분석한다.



Environmental Conditions

NFRC 100,200

ISO 15099

EN 673

ISO 10292

KS F 2273

U-factor

Inside


Inside Air Temperature (℃)

21

20

20

Convection Coefficient (W/㎡?K)

ASHRAE/NFRC

3.6+(4.4*ε/0.837)

9.09

U-factor

Outside


Outside Air Temperature (℃)

-18

0

0

Convection Coefficient(W/㎡?K)

26.00

23.00

20.00

SHGC

Inside

Inside Air Temperature (℃)

24

25

-

Convection Coefficient (W/㎡?K)

ASHRAE/NFRC

3.6+(4.4*ε/0.837)

-

SHGC

Outside

Outside Air Temperature (℃)

32

30

-

Convection Coefficient (W/㎡?K)

15.00

23.00

-

Direct Solar Radiation (W/㎡)

783

500

-



상기 표에 정리된 것과 같이 각 표준의 환경조건은 조금씩 다르기 때문에 동일한 IGU 및 Window라 할지라고 성능 값의 차이는 조금씩 나타낸다. 예를 들어, U-factor 산정에 있어서, NFRC NFRC 100, 200/ISO 15099 표준은 온도조건이 실내 21℃ 실외 -18℃ 이지만 EN673/ISO 10292 과 KS F 2273 EN 표준은 실내 20℃ 실내 0℃ 기준에서 이를 산정하고 있으며, 표면대류열전달계수(Convection Coefficient)의 산정방식도 다소 차이가 난다. 또한 SHGC 환경조건도 NFRC 표준의 직달일사량은 783 W/㎡이고, EN 표준은 500 W/㎡으로 다소 차이가 있다.



또한 시뮬레이션에 적용되는 표준 Gas의 물성치도 NFRC 와 EN 표준 데이터도 조금 차이가 난다. 따라서 서로 다른 IGU 및 Window의 성능을 비교 평가하기 위해서는 동일한 표준을 적용한 데이터로 비교하는 것이 바람직하다.



그리고 성능 평가 표준은 정적인 조건 하에서 제품의 성능을 파악하기 위한 것으로 실제로 제품이 설치되면 외부 환경조건이 달라지기 때문에 그 성능 값이 달라지게 된다. 따라서 설계자는 각 성능 표준의 환경조건과 실제 설치될 환경조건을 비교하여 최적의 에너지 성능을 구현할 수 있는 IGU 및 Window를 구성하여야 한다.

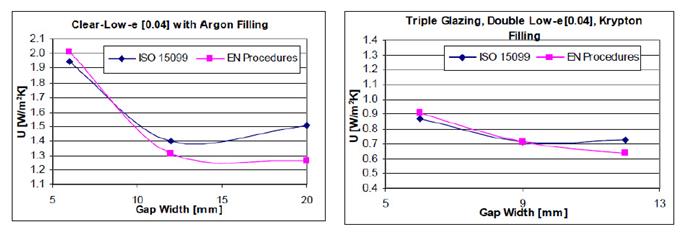

끝으로 아래 그림은 성능 평가 표준 차이에 따른 분석 결과의 차이를 보여주는 단적인 예이다.







Standard

U-factor

(W/㎡?K)

SC

SHGC

Rel. Ht. Gain

(W/㎡)

Tvis

NFRC

1.623

0.317

0.276

212

0.638

EN673

1.582

0.315

0.274

211

0.6



Comments

M 관리자 2016.03.22 09:23
여우신령님..

http://www.phiko.kr/bbs/board.php?bo_table=z5_01&wr_id=1416
이 글을 참조해 주셔요~~
G 정수희 2016.05.13 10:03
KS 기준 번호가 잘못된 것 같습니다. (KS F 2273→KS F 2278)

그리고 한가지 궁금한 사항으로 질문드립니다.
국내 KSF2278기준에는 SHGC INSIDE/OUTSIDE관련 기준이 없는데, 혹시 협회에서 WINDOW 프로그램을 이용해서 창호 성능 검토하실때 입력하시는 값이 따로 있으신지 궁금합니다.
M 관리자 2016.05.13 10:41
아.. 네..
KS F 2273 이 맞습니다. KS F 2278 은 창세트시험규격이라서요..

저희는 패시브하우스용 유리의 인증이 아니면.. ASHRAE/NFRC 를 준용합니다.
1 정수희 2016.05.13 10:58
아... KS F 2273은 조립용 판의 성능시험방법이고, KS F 2278 은 창세트시험규격이라서 말씀 드렸었습니다. 어차피 두개의 KS 기준에서 열전달 저항 값과 온도 조건은 같은데, 창관련된 국내 기준으로 2273으로 쓰신 이유가 궁금합니다.

제 생각엔 WINDOW 프로그램이 유리성능 확인하는 프로그램이라 조립용 판 성능시험 방법이 아니라 국내 창세트 시험규격을 봐야 하는게 아닌가 해서요.
창세트 시뮬레이션 평가국 홈페이지(https://window-sim.or.kr:6001/information/information.php?act=view&encData=aWR4PTY4JnN0YXJ0PTAmc2tleT0mc3N0cj0mY2F0ZT0=)의 자료를 봐도 KS F 2278 시험 기준으로 WINDOW 프로그램에 입력하고 있는 발표자료가 있어서요.

잘 몰라서 여쭙니다.^^
M 관리자 2016.05.13 13:03
네..
말씀하신 것이 맞습니다만.. 조금 방향이 다른 것이..
KS F 2273 은 단면은 여러층인데, 입면으로 볼 때 단일재료..
KS F 2278 은 유리+창틀의 평균을 보는 거라.. 단면과 입면이 모두 다른 재료..
가 다릅니다.
유리는 전자에 더 가까운 개념이며, 유리업계에서도 오랫동안 전자쪽 규정을 표준으로 하고 있어서 그렇게 문서를 작성하였습니다.
그리고, g값을 적용하는데 있어서 창틀이 포함된 면적으로 하는 것도 잘못된 것이구요..

이 표준이 좀 더 정리가 되어야 겠지만.. 아마도 유리와 창틀이 분리될 것이기 때문에, 새로운 표준으로 가지 않을까 합니다.
그 때는 g-값에 대한 규정도 정리될 듯 합니다.
1 정수희 2016.05.13 13:37
아~  무슨 말씀이신지 이해했습니다.
답변 감사합니다.
M 관리자 2016.05.13 14:48
네.. 감사합니다.~
