2-3. 습공기선도와 각 재료의 투습저항계수

우선 습공기선도를 올린다.
습공기선도는 미국식 표현방식과 독일식 표현방식이 있는데, 결과는 동일하나 X축, Y축의 배열이 다르다.
물론 미국은 SI단위를 사용하지 않아 우리나라에서 돌아다니는 대부분의 습공기선도는 미국식표현을 일본에서 SI단위로 변환한 표가 돌아다니는데(미국과 일본은 표현방식이 같다) 그나마 인터넷에서 구할 수 있는 표는 해상도가 낮거나 일본어가 그대로 표현되어져 있어 보기 민망할 정도이다. (OECD 가입 국가의 현주소이다.)

아직까지 미국식표현이 ISO 정식규격으로 채택되었는지, 독일식이 정식규격으로 채택되었는지 파악이 되지 않고 있어 일단은 우리 눈에 익숙한 미국식 표현을 해상도를 높게하여 올린다. 아래 그림은 올린 그림을 작게 변환한 것으로 출력을 하여 보실 분은 상부의 첨부파일을 다운받아서 사용하시면 된다.

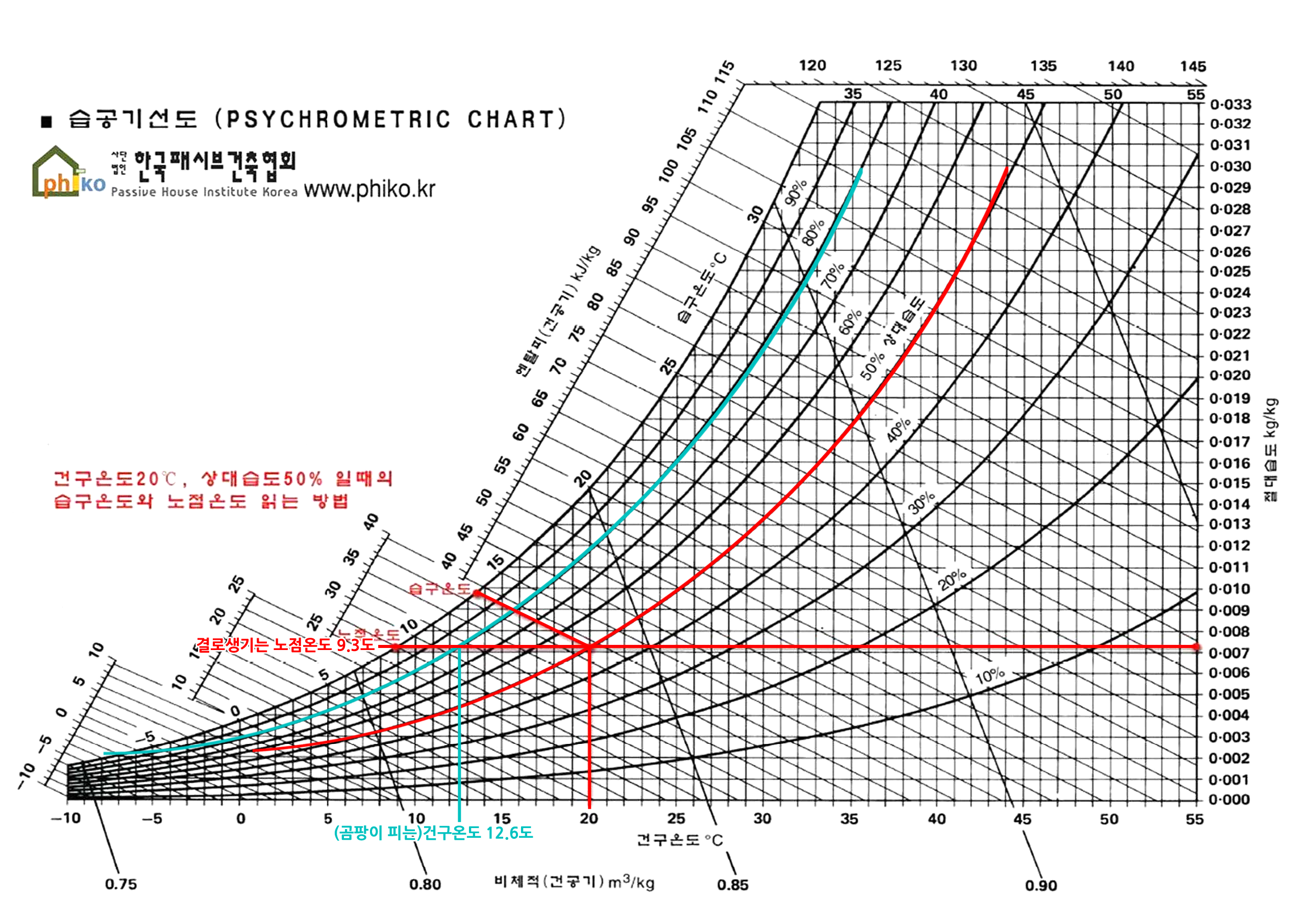

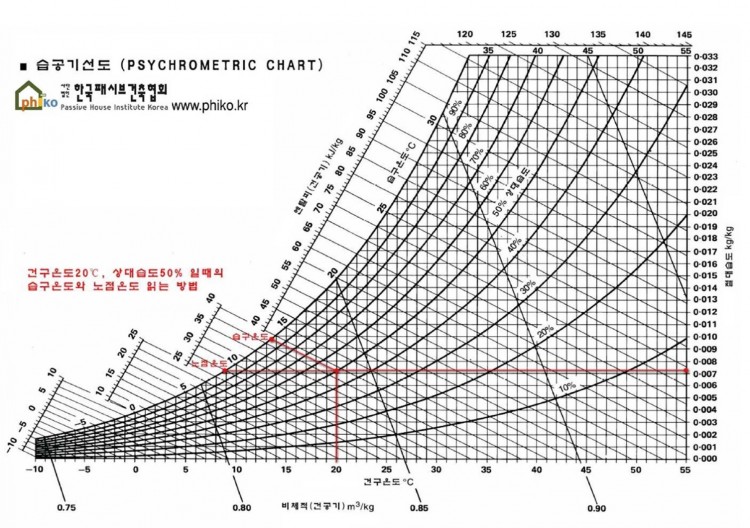

읽는 법은 표에 개략적으로 표현을 해 놓았는데.

실내의 온도가 20℃이고 상대습도가 50%일 때 실내공기가 약 9℃의 물체에 닿으면 결로가 생긴다는 뜻이다. (이 때의 절대습도는 0.0073kg/kg 이다)
즉, 겨울철 실내의 온도를 20℃ 내외로 맞추므로 이 때 실내상대습도가 50% 내외일 때 외벽의 온도가 9℃ 근처로 떨어지면 벽면에 결로가 생기고 이 결로가 장기화되면 곰팡이가 생길 수 있다. (겨울철 우리나라의 실내습도 변화는 매우 광범위하다. 계산의 편의상 상대습도 50%에 맞추어 하였지만, 실제로 더 높은 외벽온도에서 결로가 충분히 자주 생길 수 있음을 명심해야 한다.)

그러므로 아래 글의 벽체 온도구배와 노점 온도를 파악하는 것은 결로를 예측할 수 있으므로 반드시 알아야 할 사항인 것이다. 노점온도 구배는 이글에 덧붙혀 올릴 예정이다.

윗 글과 그래프를 찬찬히 보면 쉽게 이해할 수 있으리라 생각된다.
제목 없음.jpg


** 각 재료의 투습저항계수

재료
밀도(kg/㎥)
투습저항계수
(μ)
근거
공기 - 1
아스팔트
-
2000
에폭시 수지 충진재 2 2000
유성 페인트 0.1 20000
PVC마감 0.1 50000
폴리우레탄 마감 0.1 13000
콘크리트 2400 80~130 DIN
프리캐스트 콘크리트

2000

100
경량 석회 콘크리트 500 3.5
. 600 4.0
. 800 7.0
. 1000 11.0
PVC판
-
50000
폴리우레탄 판 - 100000
알루미늄 판 125 완전방수
고무 판 1350 800
유리섬유 판
75-100
1.2
광물섬유 판 80-140 1.2
암면 58-65 1.2
코르크 판
120-450
10
압축 코르크 판 200-400 12
. 15 20
비드법 보온판 20 40
. 30 60
. 40 80
압출법 보온판 40 200
. 50 250
. 60 300
미네랄울 20 1 DIN
글라스울  24  DIN
페놀폼  40  35  DIN
셀룰로우즈단열재  60  DIN
에어로젤  90  DIN
진공단열재  205  불투과  DIN
폴리우레탄 폼 30 50
수성연질폼 3.6  phiko
밤나무
600-900
50
참나무 500-900 50
전나무 400-700 50
소나무 300-800 50
석고몰탈 1000-2000 10
석회플라스터 1600 15
포트란드시멘트 및 석회몰탈 1800 35
시멘트 몰탈 1800 35
테라조
2000
50
석면 시멘트 1800 50
집섬 플라스터 1150 8
집섬 판 600-1200 10
합판(내부용) 430 50
합판(외부용) 700이하 200
MDF(경량)  500  11  DIN
MDF(보통량)  750  50  DIN
합판마루  500  30~80  DIN
OSB15mm (내부/외부)
600
190/270
밀도: DIN 52361
투습저항계수:
 DIN 52615
OSB18mm (내부/외부)
600
160/220
OSB22mm (내부/외부)
600
300/380
석고보드  790
오크목 690  50~200
치장벽돌 1000 2
. 1400 5
. 1800 10
강화벽돌 1900 90
 . 2000 180
. 2100 400
. 2200 1000
다공벽돌 1900 90
. 2000 180
. 2100 400
. 2200 1000
화강석  2600  1000
타일 1700 200
. 2300 300
유리 2500 100000



원인없는 결과는 있을 수 없다.
기초없이 탑을 쌓을 수 없다는 말을 빗대지 않더라도.. 이제부터라도 건축사라는 직업이 초심으로 돌아가야 할 때임은 분명한 듯 하다.


* 참조 :


Comments

1 차동광 2011.01.11 14:48
좋은 자료 감시합니다...그러나 첨부파일은???
M 관리자 2011.01.11 16:53
아. 죄송합니다. 사이트 개편시에 첨부파일이 누락되었습니다. 다시 올려놓겠습니다.
불편을 드려 죄송합니다.
1 차동광 2011.01.11 17:30
감사합니다...모든자료 너무 많은 도움이 되었읍니다. 수고하세요...
G 이승연 2011.08.10 14:00
정말 좋은 자료 주셔서 감사합니다. 숙지 해야겠습니다.
1 정석균 2011.09.19 00:11
좋은 자료 고맙습니다.
G 장세진 2011.10.21 08:34
좋은 가르침, 감사합니다. ^^
1 최승연 2012.11.15 00:48
습공기선도자료 감사합니다.
이 습공기선도의 SEA LEVEL을 알 수 있을까요?
M 관리자 2012.11.15 09:47
말그대로 그냥.. Sea level 이고, 표준 대기압상태입니다.
1 최승연 2012.11.15 11:35
제가 이상한걸 여쭤봤네요.. 죄송합니다..
M 관리자 2012.11.15 12:02
아..아닙니다.. 충분히 의문을 가지실 만한 부분이었습니다..
다만. 답이 너무 간단해서.. 짧게 답을 드린 것 뿐입니다..
좋은 질문...감사드립니다.
2 김상훈 2012.11.19 00:30
열에대한 설명으로 패시브하우스에 대한 이해가 훨씬 쉬워질것 같습니다.
1 종로박씨 2013.03.10 10:10
잘보고 갑니다 감사..
1 정용주 2014.08.13 09:04
고맙습니다^^
G 김동관 2015.03.27 15:54
좋은 자료.. 감사드려요..^^..
1 민신홍 2015.07.19 21:59
비밀글입니다.
M 관리자 2015.07.20 11:08
민신홍님..
현재 파일은 정상적으로 열리고 있습니다.
G 정상용 2016.01.14 13:55
수고 많으십니다.

이슬점 온도를 구하고 싶은데, 첨부하신 엑셀에 건구 온도와 상대습도를 기입해도 이슬점 온도가 계산이 안되는데, 어떤것을 기입해야 이슬점 온도를 산출할수 있나요?
M 관리자 2016.01.14 16:37
안녕하세요..

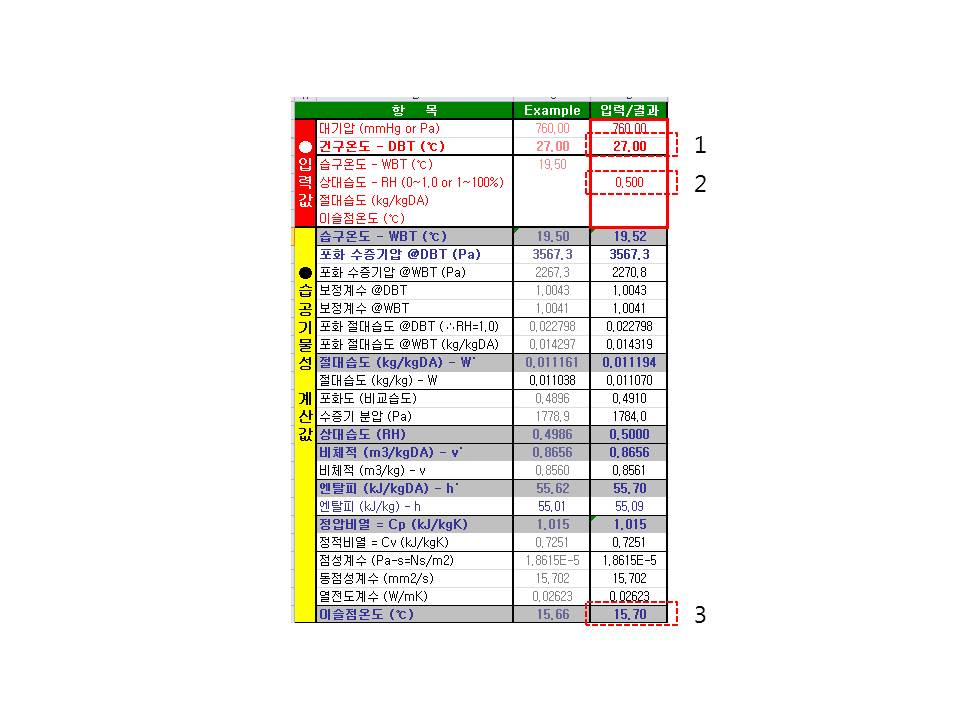

아래 그림과 같이 건구온도(1), 상대습도(2)를 입력하면 맨 아래에 이슬점온도(3)가 나옵니다.

엑셀에서 실행하실 때, 상단에 나오는 메세지 (메크로실행 등)을 허용하셔야 합니다.
G 정동문 2016.04.01 14:17
이슬점 온도 계산 엑셀파일로 하면 인터넷에 돌아다니는 이슬점 온도표와 약간 다르게 나오는데
왜 그런건가요? 기준이 다른지요?
M 관리자 2016.04.01 15:03
아닙니다. 기준은 같습니다. 이 엑셀이 더 정확할 듯 합니다.
공기의 습기량에 따른 비체적변화에 이슬점온도가 변하는데, 대게의 경우 이를 감안하지 않은 단순 계산식으로 산출하기 때문입니다.
G 서지호 2016.10.04 00:55
osb 의 투습저항계수가 굉장히 높내요

가변형 투습 방수지를 사용하고 외부에 투습 방수지를 사용한다는 가정에서

osb의 높은 투습저항력 때문에  내부 결로가 생길수도 있을까요?

만약 그렇다면 osb를 타공해서 사용해야 할까요?(습기의 이동 때문에)
M 관리자 2016.10.04 07:13
가변형방습지를 사용하신 다면 OSB가 문제가 되지는 않습니다. 그러므로 그냥 사용하셔도 괜찮습니다.
