12-07. 경사지붕에서의 태양광패널 설치

M 관리자 22 20,102 2013.09.30 18:08
방수층을 건드리지 않고 경사지붕에서 태양광 또는 태양열패널을 설치하는 방법은 다음과 같다.

1. 금속지붕
금속지붕은 거멀접기를 위해 솟아올라있는 부분에 클립형태의 알루미늄이나 스테인레스 철물을 너트로 고정하는 방법으로 한다.



거멀접기나 금속지붕의 이음매 모양엥 따라 여러가지 제품이 존재한다. 위의 사진은 국내에서 시공된 사진이므로, 소비자가 요구할 경우 국내에서 충분히 가능한 방법이다.

아래는 기타 여러가지 형태의 부속철물 사진이다.
사진에 출처가 나와 있는 사진은 출처를 별도로 명기하지 않았다.

<출처 : gracesolar.manufacturer.globalsources.com>









2. 기와지붕

기와지붕은 아래와 같은 부속철물을 이용해서 패널을 설치하게 된다.
인터넷에서 pv roof hook for tile roof 로 검색해보면 해외 사이트에서 많은 제품을 볼 수 있다. 그러나 불행하게도 아직 우리나라에는 없다. 만드는 것은 그리 어렵지 않으나 기와의 두께나 크기에 따라 그 종류가 달라서 아마도 당장은 국내 생산을 기대하기는 어려울 수도 있다.

<출처 : www.alternateenergyhawaii.com>

<출처 : Haining Chuangyuan Solar Energy Technology Co., Ltd.>

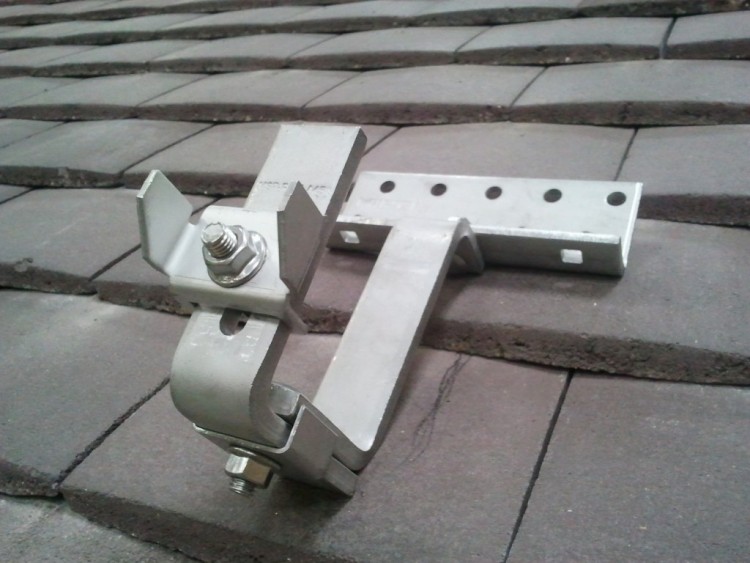

<출처 : www.anglianblog.co.uk>


<출처 : www.solarpowerportal.co.uk>


<출처 : www.theconstructionindex.co.uk>

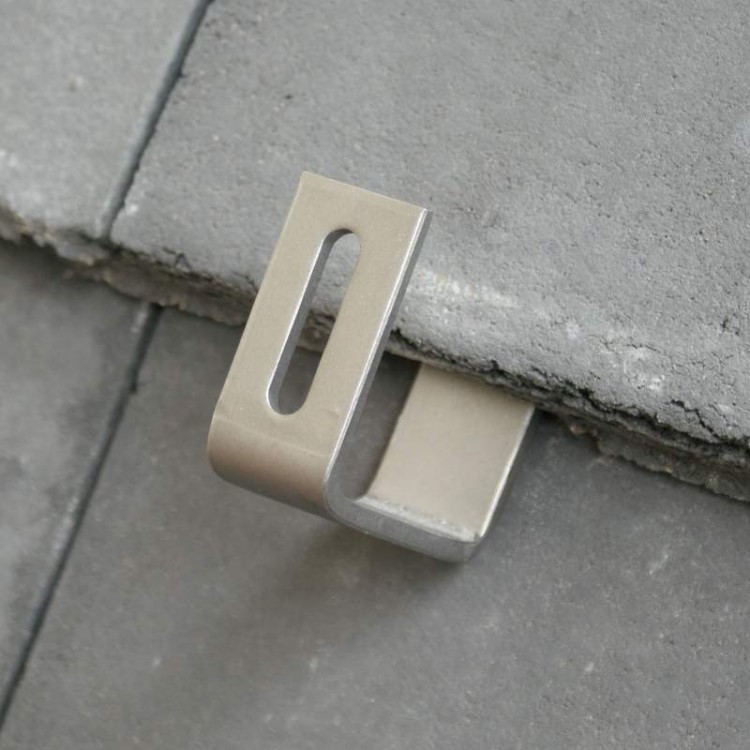

<출처 : www.mountsolar.co.uk>

<출처 : www.evergreendeal.co.uk>

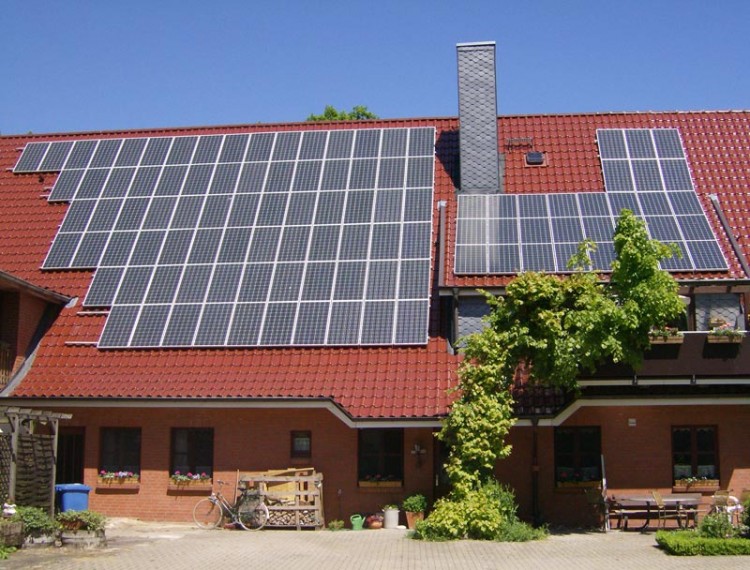

<출처 : www.baustoffring.de>

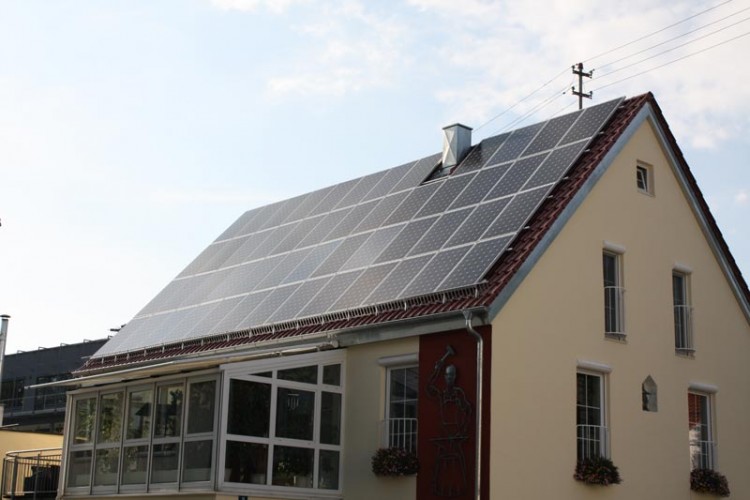

<출처 : www.baustoffring.de>


3. 아스팔트슁글 지붕

슁글지붕에도 적합한 제품이 물론 있다. 다만 슁글지붕은 물의 표면장력으로 인해 내부로 타고 올라갈 수도 있으므로 접착을 잘해 주어야 한다.

<출처 : www.sunmaxxsolar.com>


<출처 : www.sunmaxxsolar.com>

<출처 : www.homepower.com>

<출처 : www.homepower.com>



Comments

1 이동욱 2015.06.13 21:44
감사합니다.
궁금했던 점이였습니다.
M 관리자 2015.06.14 16:31
네. 감사합니다.
G 이수익 2015.08.09 23:17
비밀글입니다.
1 달바라기 2016.04.04 13:58
지붕 태양광판넬
1 문병호 2016.07.14 12:03

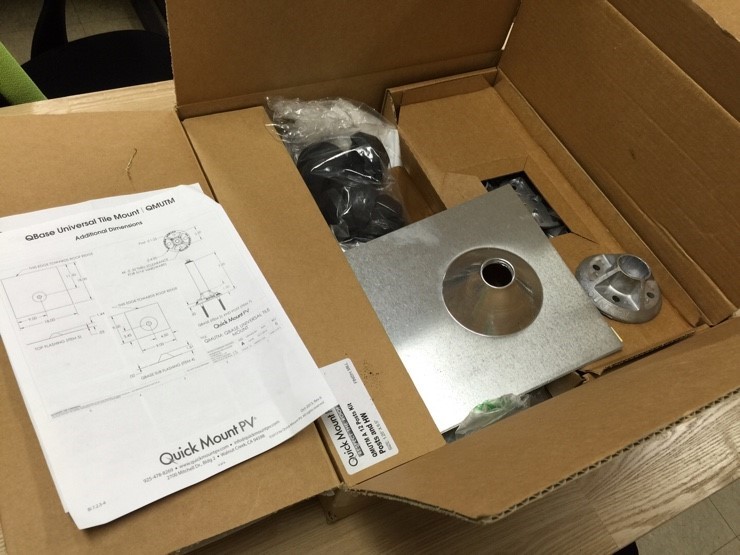

회장님!  기와에 태양광 올릴때 유니버셜 퀵 마운트 아주 좋습니다.

 http://cafe.naver.com/metalwood/166884
M 관리자 2016.07.14 13:11
감사합니다.~~~
G 백재민 2016.10.24 14:18
현재 아파트에 살고 있는 학생입니다. 20층을 넘는 꽤나 고층이라 아버지께서 계속 창문가에 태양광 패널을 설치하자고 하시는데 어떻게 설득해야할지 모르겠습니다. 집은 남향입니다만 과연 채산성이 있을까요... 사는 곳은 부산입니다.
M 관리자 2016.10.24 15:35
최근 1년간의 전기요금의 한달평균액을 알려 주셔요.
G 백재민 2016.10.25 10:41
헉 빠른 답변 감사합니다. 12000원에서 15000원 정도 나옵니다. 이번 여름에 너무 더워서 에어컨 설치할 예정이라 내년되면 좀 더 올라갈 것 같습니다.
M 관리자 2016.10.25 16:14
현재로써는 태양광발전이 경제성이 없으며, 에어콘을 설치하더라도 이 역시 투자금 전부를 회수하기에는 상당한 시간이 소요될 것으로 보입니다.
하지만, 층수가 제법 높고 낮에 그림자가 드리우지 않는 높이라면.. 각 개인의 경제성을 떠나서 시도해 보아도 괜찮습니다.
G 백재민 2016.10.25 17:02
시도해 봐도 된다는게 어떤 의미입니까? 사실 전 처음에 듣자마자 비,  수직 설치(로 인한 일조량 감소), 면적이 너무 작음(아파트 창문...) 등등으로 채산성보단 생산된 전기가 유의미한 정도인지... 그 점이 궁금합니다.
M 관리자 2016.10.25 18:27
조건상 개인에게는 유의미하지 않습니다. 유의미하기에는 전력사용량이 너무 작습니다. (부모님이 상당히 알뜰한 생활을 하고 계십니다.)
시도해 보아도 괜찮다는 것은 개인의 이득이 아닌 사회적 이득을 말씀드린 것이었습니다.
이는
만약 전력이 남는다면.. 지역으로 되돌아 갈 수 있고,
두번째는 그 태양광발전패널을 설치한 것을 보고, 어린아이들이 무언가 미래가치를 생각할 수도 있기 때문입니다.
G 백재민 2016.10.25 18:38
네 여태까지 답변 감사드립니다. 좋은 하루 되세요 ㅎㅎ
G 평온 2017.08.17 14:24
비밀글입니다.
M 관리자 2017.08.17 23:58
안녕하세요.. 비밀글은 답변드리지 못합니다.
G 가을하늘 07.02 15:16
안녕하세요? 현재 마당에 태양광 3키로와트를 설치한 상태인데 태양광 구조물로 인해 마당 활용에 어려움이 있어 지붕으로 옮기고자 합니다. 지붕재질은 아스팔트슁글입니다.
quick mount pv와 같은 제품의 경우 보통 목조주택에 많이 시공되는것 같던데 스틸하우스 지붕에도 적용할 수 있을까요? 동봉된 나사 모양을 보니 목조 스터드용으로 보이는데 이걸 스틸스터드에 사용할 수 있을련지요..
M 관리자 07.03 00:47
네.. 가능합니다. 이런 제품군들은 스터드에 고정을 하는 것이 아니라 OSB에 고정을 하는 거라 구조체 방식과 무관하게 설치가능합니다.
3 권희범 07.03 18:48

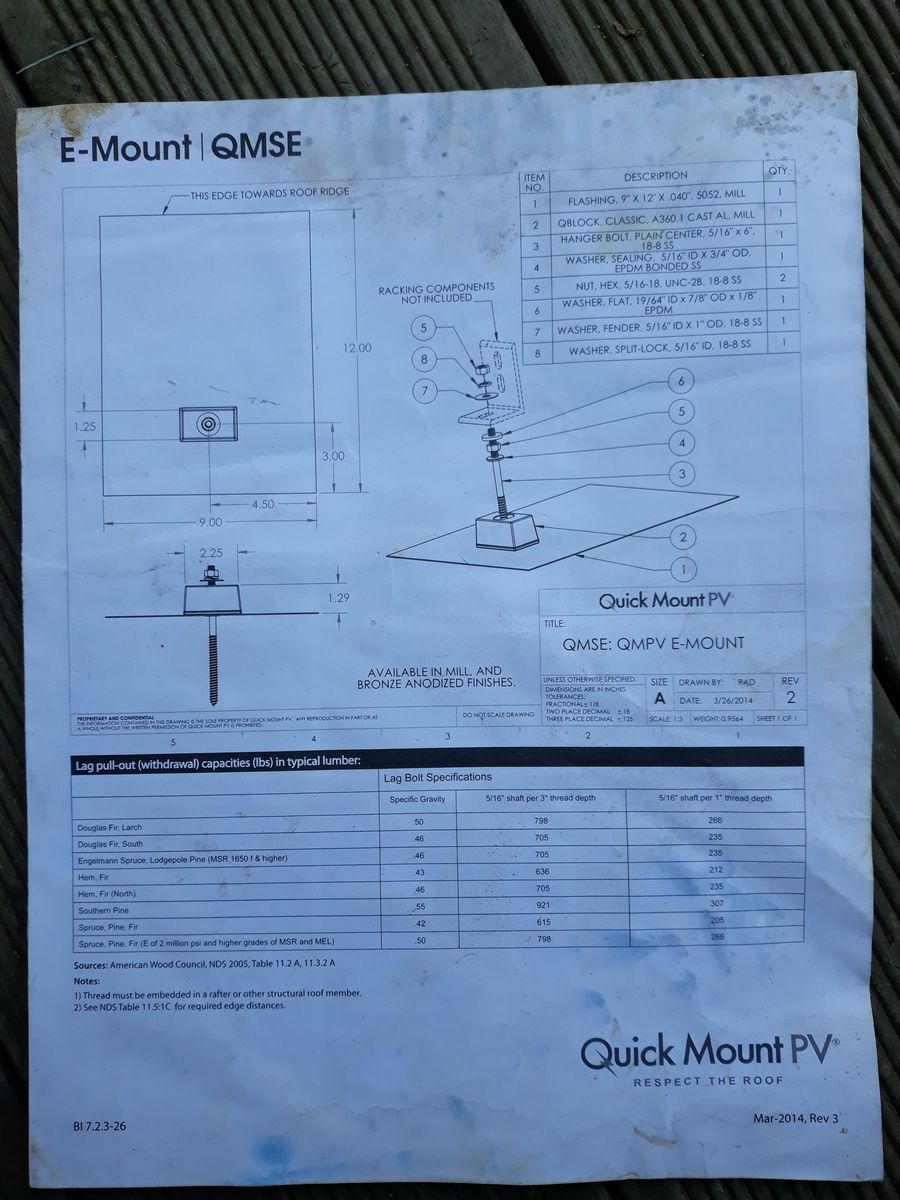

아래 올린 도면의 구조라면 서까래에 직접 고정돼야 합니다.
신축일 경우 상의 위치를 미리 표시해두고 방수시트를 올릴때 마다 먹을 칩니다. 슁글 올릴 때도 마찬가지구요.
기존 주택에 시공하는 자료를 보니 스터드 센서로 서까래 위치를 찾아가면서 고정하더군요.
스크류볼트만 양날로 바꾼다면 가능하겠지만, 볼트의 형태가 상부에도 너트를 끼울 수 있게 나사산이 파져 있어서 구하기가 쉽지 않으실 것 같습니다.
M 관리자 07.03 19:02
그렇네요.. ㅠㅠ
큰 그림 감사합니다.~~
G 가을하늘 07.08 13:12
답변 감사 드립니다^^ 아쉽게도 현재로써는 방법이 없는거네요ㅜㅜ
G 가을하늘 08.23 11:41
일전에 스틸하우스에 퀵마운트를 사용하여 태양광을 설치하는 방안에 대해 문의를 드렸었고 볼트 문제로 퀵마운트 사용이 어려울 것 같다는 결론을 얻었습니다... 이에 대해 미련을 버리지 못하고 해당 업체에 문의해 본 결과 qmnc 제품을 이용하여 설치가 가능하다는 답변을 얻었습니다.. 내용을 볼때 단순히 외날 양날 볼트가 문제가 아니라 두께 1mm정도에 불과한 스틸스터드에 스크류 하나로 마운트를 고정하는가에 대해 검토한것 같다는 느낌입니다.. 아무튼 이 제품을 이용한다면 설치는 가능할 것 같은데..이 제품이 신축시에 주로 사용하는 제품이라는 겁니다.. 방수시트위에 바로 설치하고 슁글을 덮는 방식인데 기존 설치된 지붕에도 설치가 가능할 지 의문입니다...

원문 메일을 첨부합니다

Hello,

Thank you for your email.

We currently don’t offer a mount that is engineered to be installed on steal studs, however, you might be able to use our QBase Comp Mount (QMNC), with the appropriate metal fasteners. Our QMNC allows up to four attachment points and since the studs are vertical the top and bottom holes can be used with the appropriate metal fasteners to secure the mounts. We just recommend consulting with a structural engineer to determine if this method of attachment is suitable for this application, and find out what fasteners to use.

Also, our QMNC is designed for new construction application, so the QBases can be installed over the sheathing before the asphalt shingles are installed to make it easier to locate the studs. After all the QBases are installed, the roofer can roof around them and use our 12x12 aluminum cone flashing to waterproof the penetrations, which will maintain the product and workmanship warranty.

QBase® Composition Mount - Item Code: QMNC
https://www.quickmountpv.com/products/qbase-comp-mount.html?cur=0

Please let know if you have any questions, or if I can assist you with anything else.

Best Regards,

Carlos Maldonado
Training & Technical Support
Carlos.Maldonado@QuickMountPV.com
925-478-8269 - O
925-478-8834 - D
925-906-9428 - F
www.QuickMountPV.com
M 관리자 08.23 12:32
가능하긴 한데... 기존 슁글을 일부 뜯어 내고 다시 붙히는 작업이 번거로울 듯 싶습니다.
