충남 당진시 송악읍 틀모시로 830 - 청소년 문화의집(3.6L) - 송악 청소년문화의집 (현상설계 당선작)

건축메니아 0 431 02.15 09:18
*용도청소년 문화의집(3.6L)
건축물주소[ 31732 ] 충남 당진시 송악읍 틀모시로 830

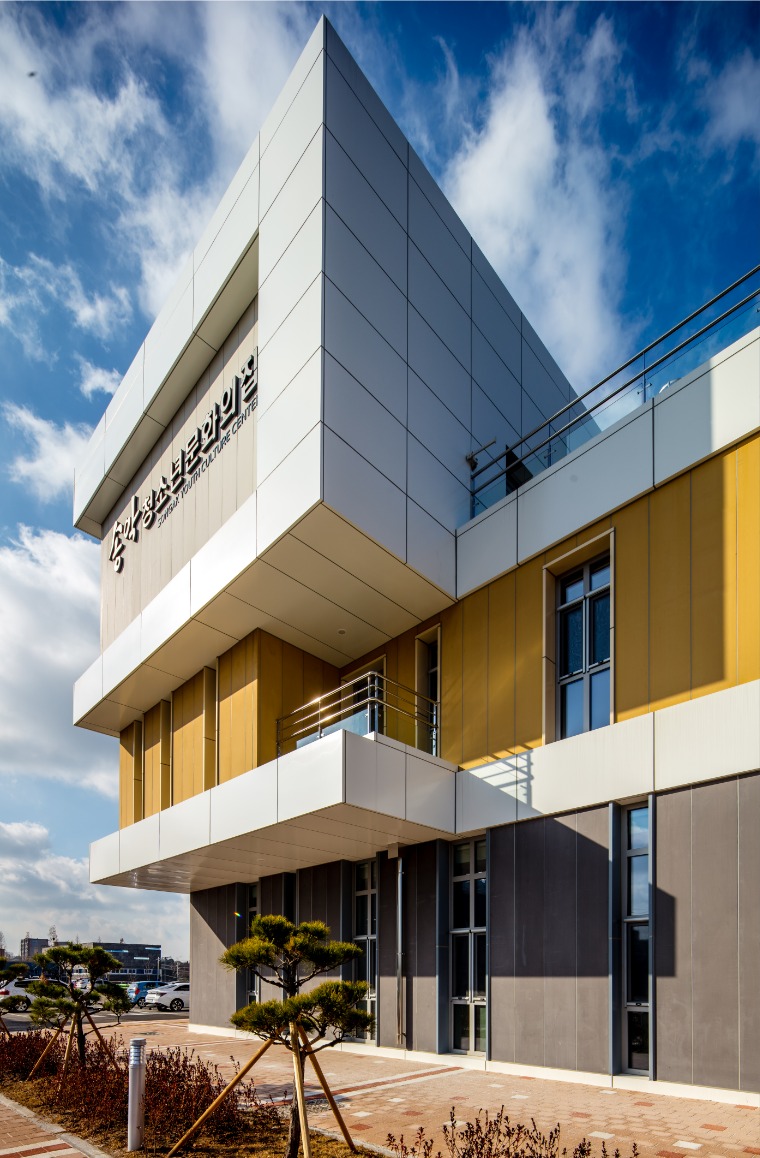

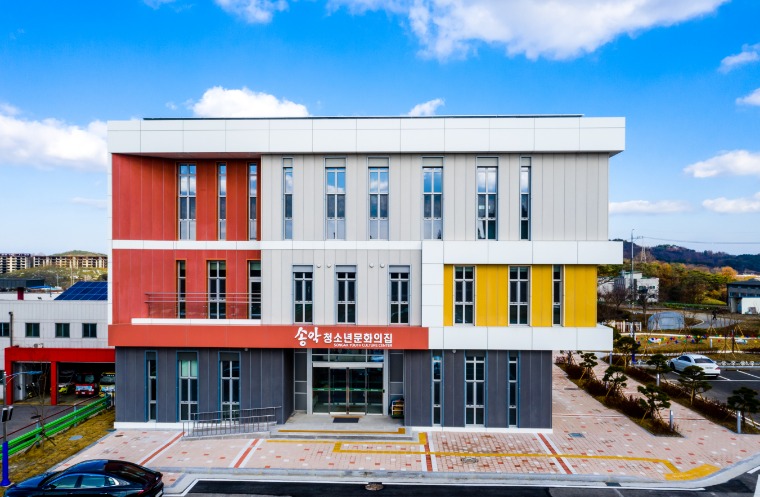

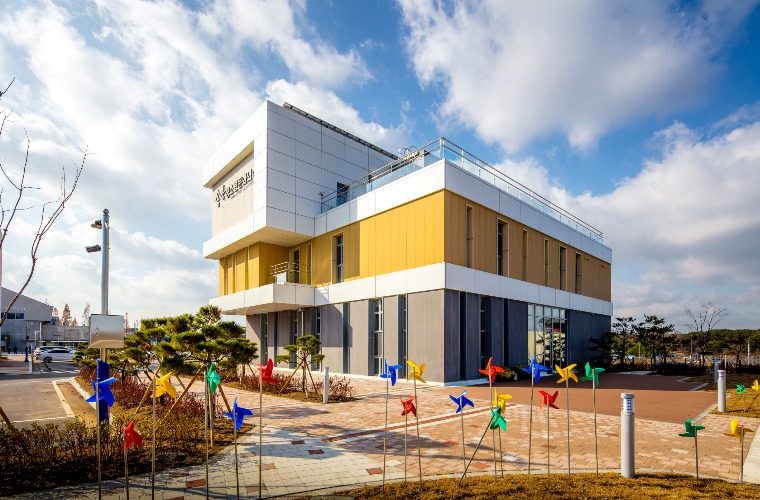

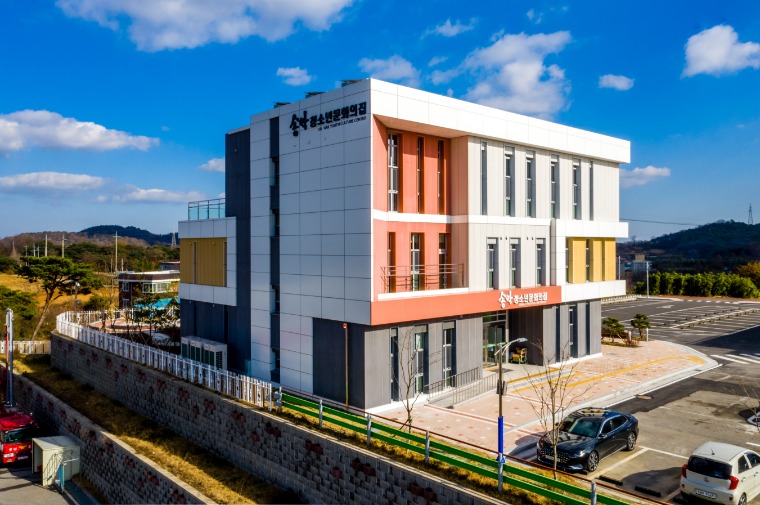

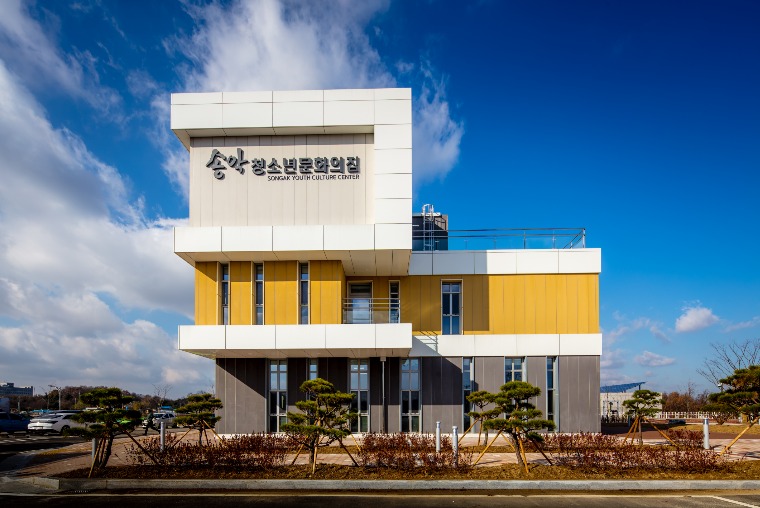

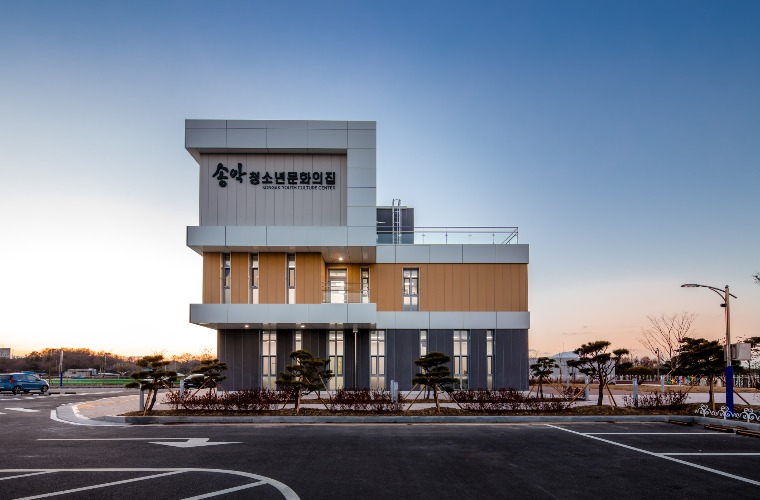

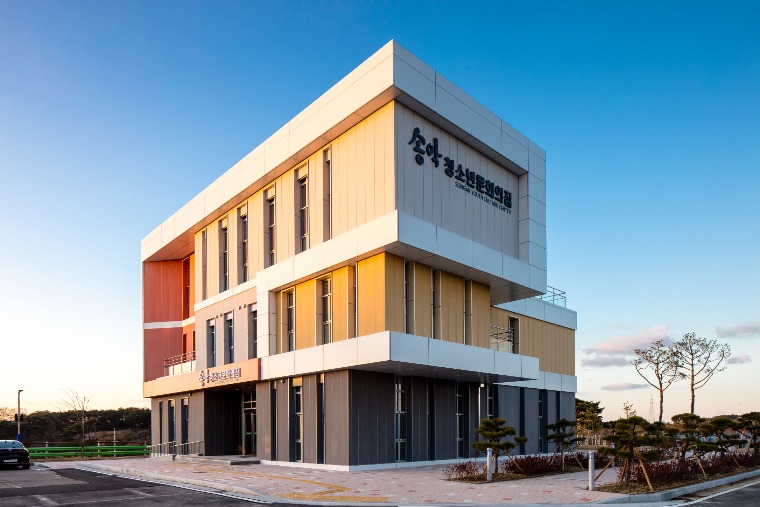

건축물이름송악 청소년문화의집 (현상설계 당선작)
설계사건축사사무소 나무
시공사(주)대주건설산업
기계설비설계사우정이앤씨(주)
전기설비설계사우정이앤씨(주)
구조설계사주식회사 효성구조엔지니어링
에너지컨설팅(사)한국패시브건축협회
설계기간2018년11월~2019년10월
시공기간2019년11월~2020년11월
대지면적19,348.8  ㎡
건축면적370.19  ㎡
건폐율1.91  %
연면적902.78  ㎡
용적율4.67  %
규모지상3층
구조방식철근콘크리트구조
난방설비공냉히트펌프
난방용량157.4
냉방설비공냉히트펌프
주요외장재압출성형시멘트판 코팅, 제진칼라강판
외벽구성THK150 콘크리트 + THK180 그라스울 보온판(64K)
+ 열교차단화스너 + THK50 압출성형 시멘트판(W:500)
외벽 열관류율0.18  W/㎡·K
지붕구성THK150 콘크리트 슬라브 + 통기성복합방수(비노출)
+ THK220 압출법보온판(특호) + THK10 배수판 + 부직호
+ THK150 자갈깔기

지붕 열관류율0.121  W/㎡·K
바닥구성THK700 콘크리트 슬라브 + THK150 압출법보온판(특호)
+ THK0.03 PE필름 + THK50 버림콘크리트 + THK200 잡석다짐
바닥 열관류율0.161  W/㎡·K
창틀제조사(주)엔썸
창틀 열관류율0.908  W/㎡·K
유리 제조사주식회사 삼호글라스
유리 구성5PLA UN + 14AR + 5CL + 14AR + 5PLA UN
유리 열관류율0.63  W/㎡·K
창호 전체열관류율
(국내기준)
0.786  W/㎡·K
창호기밀성능
(국내기준)
0.14  ㎥/㎡·h
현관문 제조사주식회사 태광도어
현관문 열관류율1.329  W/㎡·K
문기밀성능
(국내기준)
0.1  ㎥/㎡·h
태양광발전 용량24.57  kWp
인증담당자한국패시브건축협회장 최정만
인증번호2020-P-014
건축공사비2,075,121  천원
공사비총액2,900,000  천원
신축공사



기획단계

- 부지가 삼각형인 점과 패시브건축물의 단조로운 박스형태가 에너지 절감차원에서 매우 유리한점과 서로대립되는 상황이었으며, 매우고민과 혼란에 빠져있었다. 그 이유는 부지가 가지고있는 삼각형의 특성 때문에 사각형의 평면이 순응하지 못하는건 누구나 다아는 사실이지만, 건축물의 패시브인점을 감안하여 배치순응보다는 건축물에 손을 들어 주었다

  해결책으로는 삼각형의 남는부분에는 조경시설 및 휴게공간을 베치하여 건축물의 융화를 주도록 계획에 힘썼고, 향후 부지매입을 통해서 조경시설과 주차시설을 확충하게되면 건축물은 조경시설을 통해서 한층 돋보이게 되고 외부공간과 건축물이 상호 연관성있으리라 생각하며 현상공모에 임하였다.

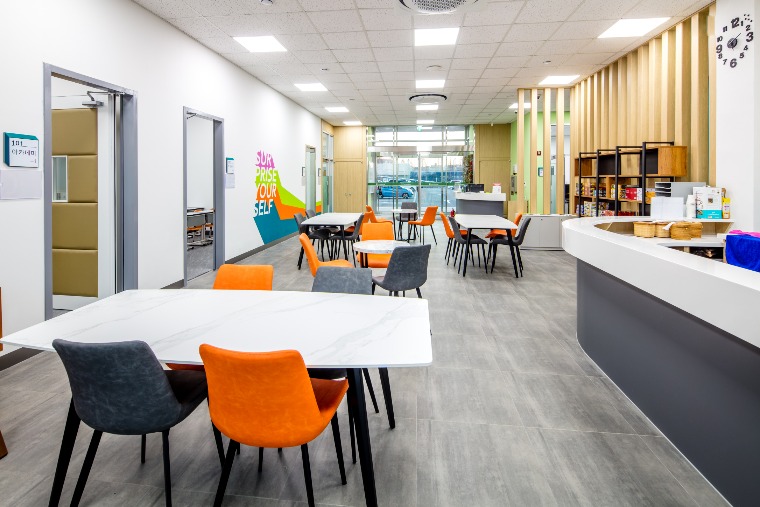

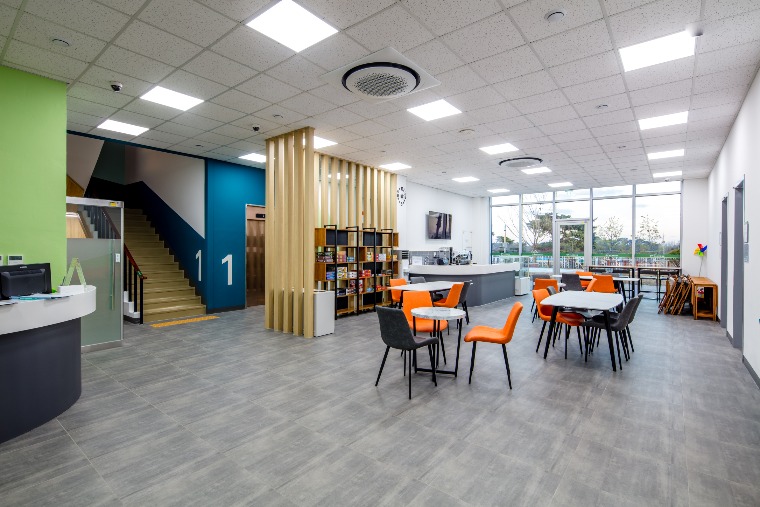

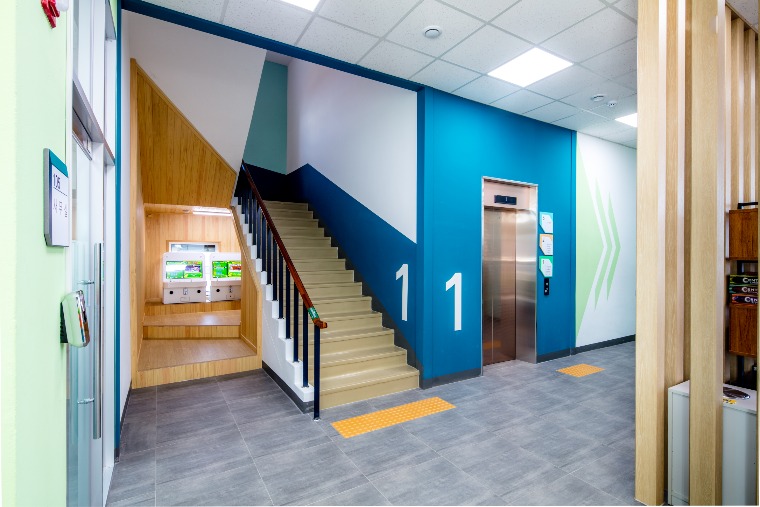

  또한, 공용부분을 디럭스하게 컨셉을 정리하기에는 공용비율이 생각보다 적어서 연면적을 공시비 범위내에서 해야하기 때문에 주어진 각실면적을 약간씩 축소하여 1층과 2층의 홀면적을 최대한 확보하여 남북으로 통경축을 주무로서 공간이 한층 디럭스해 보이는 점을 택하였고 홀을 중심으로 각실로 연결되는 기능을 주었다.

설계단계

- 실시설계 과정에서 현상설계 당선시와 사용검사시에 형태와 내·외부재료가 대부분 초기안대로 변동없이 집행되었으며, 다만 내부적으로 다른점은 2층의 홀부분의 중정과 천창을 삭제되됨이 특이사항이다.

  중정이 삭제된 자리에는 탁구장을 배치하게 되고 3층의 다목적 강당의 면적을 현실적으로 키워서 보다 합리적인 공간을 제공하였다. 그로인하여 면적이 증가하게 되고 공사비가 증액되었으며, 지차체 담당자와 협의되어 공간의 효율을 한층 높여주었다.

  당진시 청소년들이 아름답고 쓰임새있는 공간을 가지게 될 것을 생각하니 기쁜 마음으로 설계를 마무리하였다.

공사단계

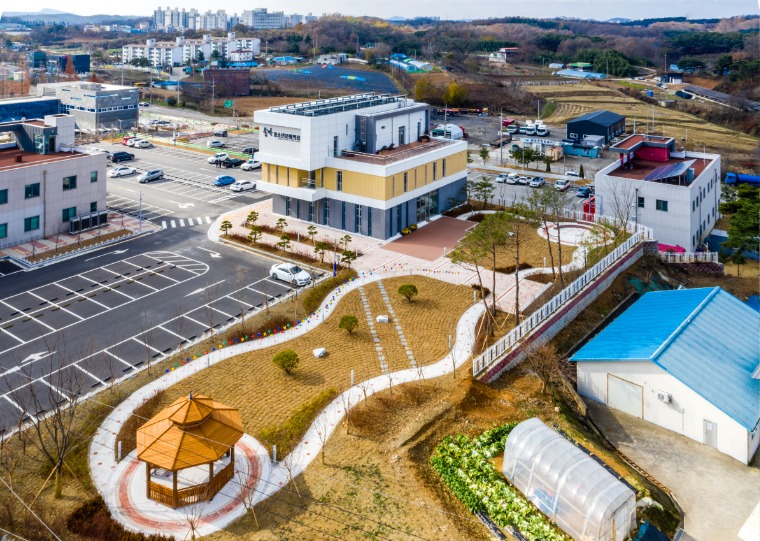

- 현상설계시에 우려하였던 삼각형의 부지와 순응하지 못 한 것에 대한 해결해주신 당진시장님의 결단으로 주변 부지를 확보함에 따라 조경시설과 주차장을 확충하게 되어 건축물과 외부공간을 잘 어우르게 되었으며, 차질없이 사용검사를 완료하였다.

완공단계

 - 소외된 송악지역의 정체성의 표현과 다양한 공공이용성의 증대를 위하여 새로이 보는 청소년 문화공간 조성 계획을 바탕으로 발주자/감독관 , 설계 및 감리자 , 시공사. 협력기관, 청소년들의 상호 협력과 구현을 위한 노력이 더해져 새로운 송악의 청소년 중심 공공공간으로 조성하였다. 앞으로 더 좋은 공공건축의 발전을 위하여 선례의 공간으로 잘 활용되기를 소망한다.
