제주특별자치도 단독주택(1.3리터) - 표준주택 시즌2 제10호 제주패시브하우스(1.3리터)

그린홈예진 2 2,411 02.23 17:04
*용도제주특별자치도 단독주택(1.3리터)
건축물이름표준주택 시즌2 제10호 제주패시브하우스(1.3리터)
설계사산방건축사사무소
시공사그린홈예진
기계설비설계사나이스기술단
전기설비설계사나이스기술단
설계기간2021년 04월 ~ 2021년 05월
시공기간2021년 07월 ~ 2022년 01월
대지면적510.00  ㎡
건축면적103.26  ㎡
건폐율20.25  %
연면적99.03  ㎡
용적율19.42  %
규모지상 1층
구조방식목구조
난방설비가스보일러
냉방설비에어컨
주요내장재합지벽지
주요외장재벽돌타일
외벽구성T21 벽돌타일 + T6 시멘트보드(+T4 미장) + 38mm 통기층 +
투습방수지 +
2×2 가로각재(32K 글라스울 38mm-나등급) 1겹 +
2×4 세로각재(32K 글라스울 38mm-나등급) 1겹 +
T11 OSB + 2×6 스터드(24K 글라스울 40mm/100mm-나등급) +
가변형방습지(기밀층) + 2×2 각재(설비층) + T9.5 석고보드 2겹
외벽 열관류율0.199  W/㎡·K
지붕구성T0.5 칼라강판 거멀접기 + T2 쉬트방수 + T11 OSB + 38mm 통기층+
투습방수지(지붕용) +
2×4 가로각재(32K 글라스울 38mm-나등급) 1겹 +
2×12 스터드(24K 글라스울 120mm 2겹-나등급) +
가변형방습지(기밀층)+ 38×38 각재(설비층) +
T9.5 석고보드 2겹
지붕 열관류율0.150  W/㎡·K
바닥구성T10 강마루 + T35 몰탈(T12 X-L 파이프) +
와이어메쉬(#8-200×200) +
단열재 조인트부분 우레탄폼 충진후 테이핑처리 +
T100 비드법 1종 2호 + T50 비드법 1종 2호 +
우레탄 도막방수 또는 별도 방습처리(벽체가 서는 부분만) +
T300 기초 슬라브 + 단열재 조인트부분 우레탄폼 충진후 테이핑처리 +
T400 비드법 1종 2호(되메우기용) + T100 버림 콘크리트 +
PE필름 +T100 잡석깔기
바닥 열관류율0.184  W/㎡·K
창틀제조사엔썸 케멀링88
창틀 열관류율0.786  W/㎡·K
유리 제조사삼호글라스
유리 구성5PLA UN+16AR+5CL+16AR+5PLA UN
유리 열관류율0.57  W/㎡·K
창호 전체열관류율
(국내기준)
0.829  W/㎡·K
현관문 제조사엔썸
기밀성능(n50)0.52  회/h
환기장치 제조사컴포벤트 domeket 350
환기장치효율
(난방효율)
85%  %
난방에너지요구량13.15  kWh/㎡·a
난방부하10.8  W/㎡
1차에너지소요량76  kWh/㎡·a
계산프로그램에너지샵 2021 v2.5
인증담당자김규화 연구원
인증번호2022-S-003
신축공사

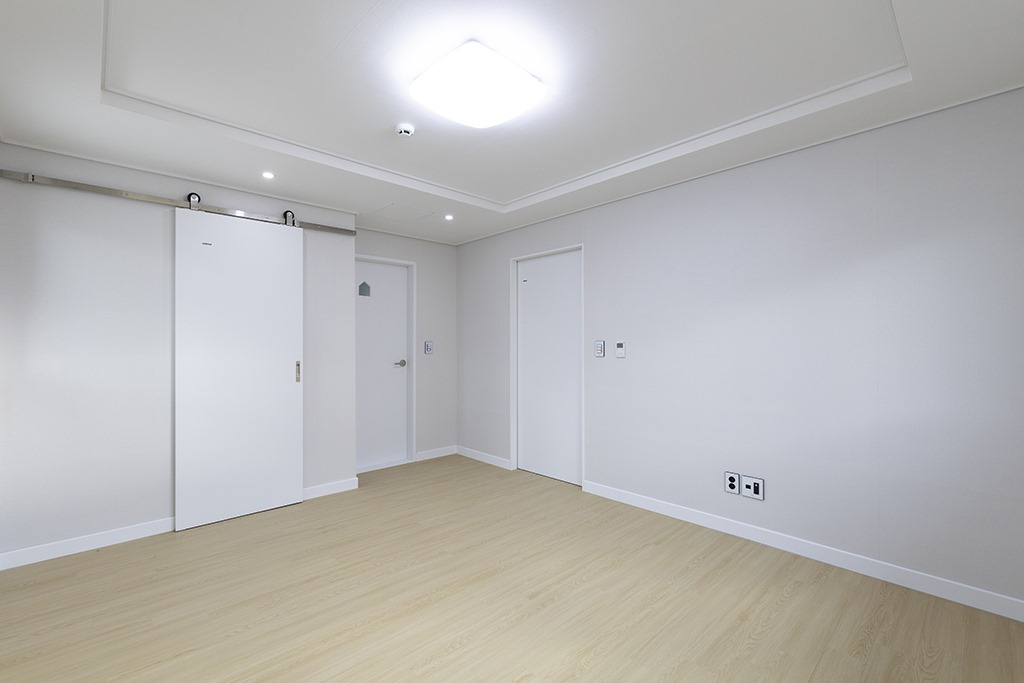

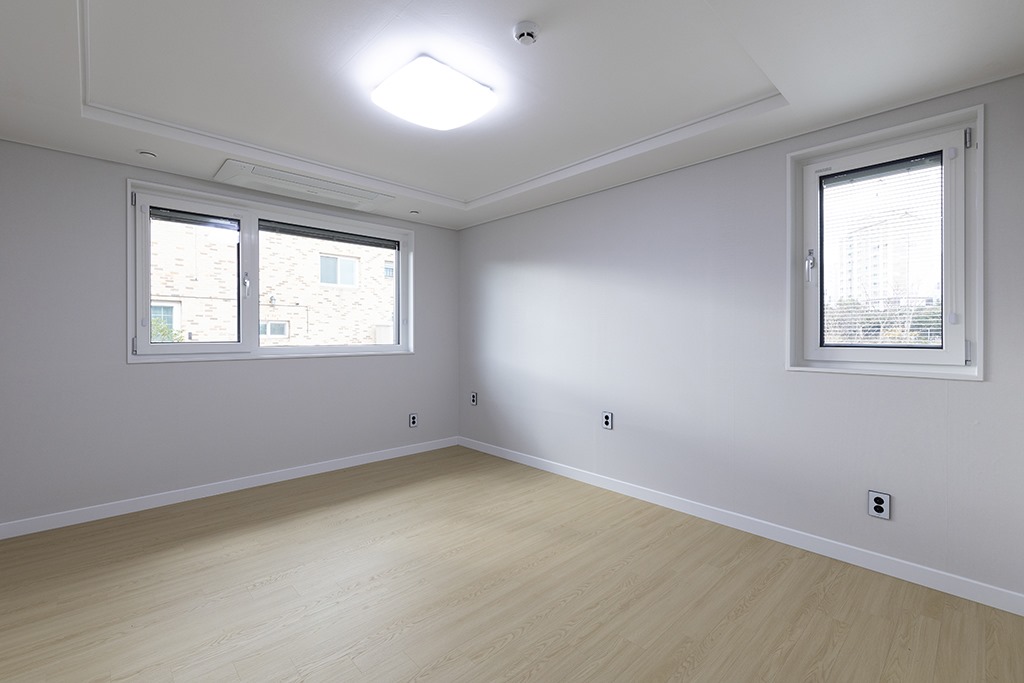

06-첫 번째 방_01.jpg



06-첫 번째 방_02.jpg

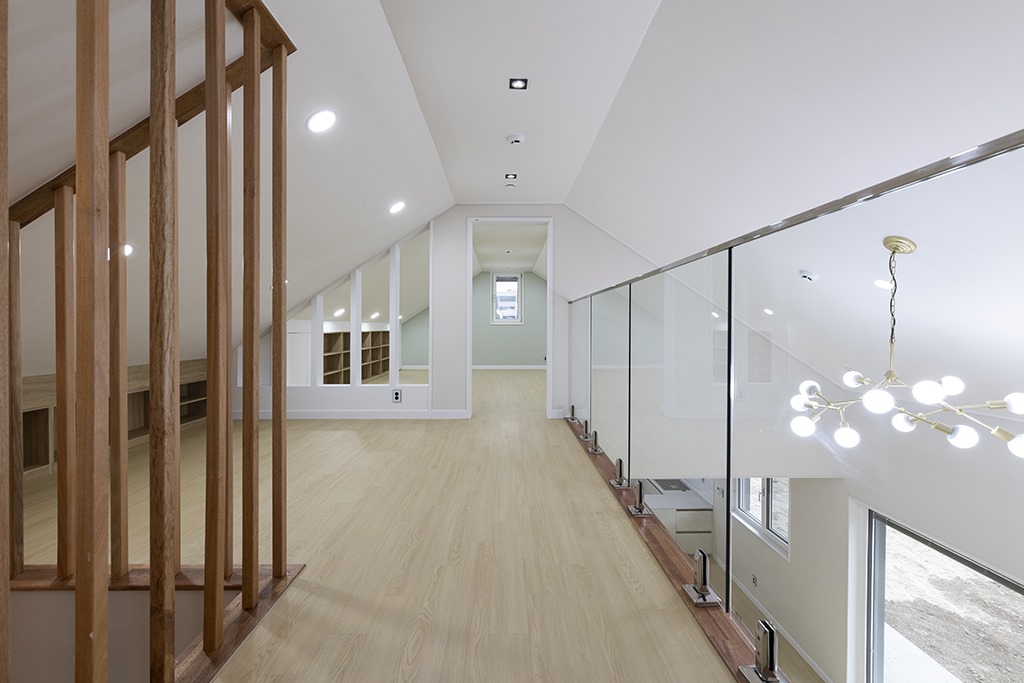

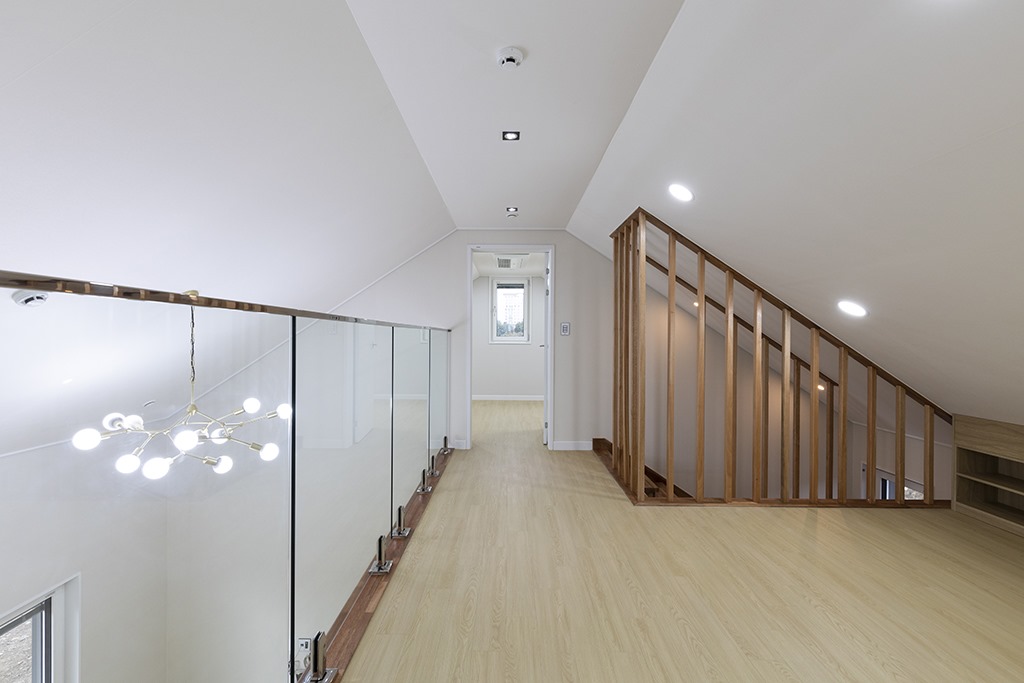

09-2층 복도_01.jpg



09-2층 복도_02.jpg

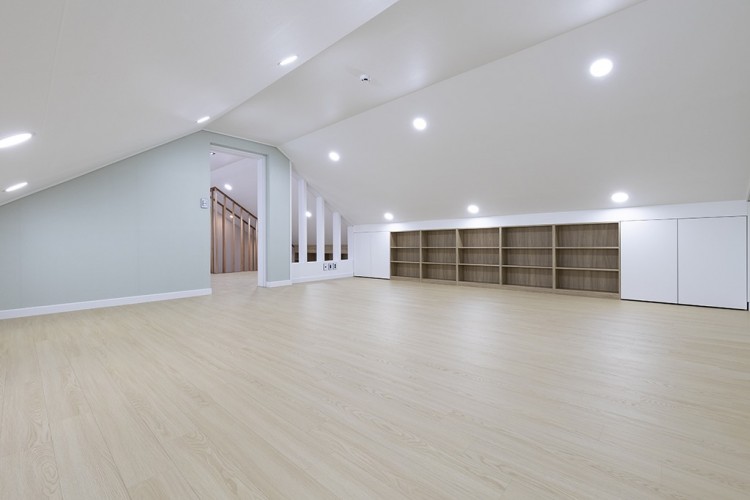

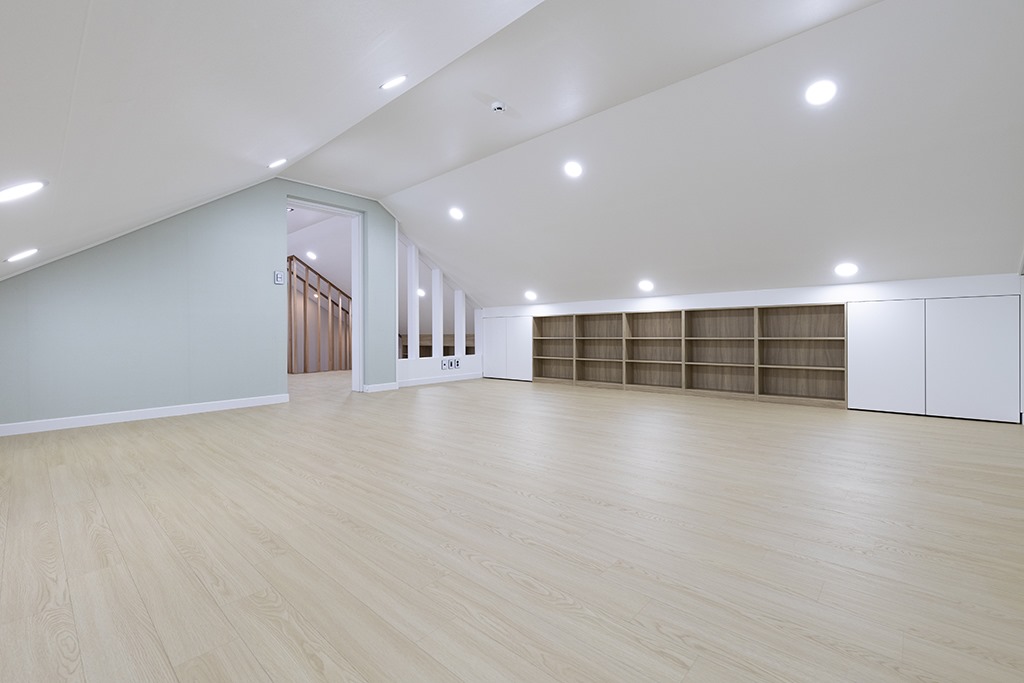

10-첫 번재 다락_03.jpg
