경기도 화성시 남양리 단독주택(4.2리터) - 화성시 남양리 패시브하우스(4.2리터)

그린홈예진 3 891 08.30 17:30
*용도경기도 화성시 남양리 단독주택(4.2리터)
건축물이름화성시 남양리 패시브하우스(4.2리터)
설계사보편적인건축사사무소
시공 또는 시공관리㈜예진종합건설
기계설비설계사정연엔지니어링
전기설비설계사정연엔지니어링
구조설계사이든구조컨설턴트
에너지컨설팅(사)한국패시브건축협회
설계기간2021년 02월 ~ 2021년 06월
시공기간2021년 10월 ~ 2022년 6월
대지면적585.60  ㎡
건축면적147.54  ㎡
건폐율25.19  %
연면적199.90  ㎡
용적율34.14  %
규모지상 2층
구조방식철근콘크리트
난방설비가스보일러
냉방설비시스템에어컨
주요내장재친환경수성페인트
주요외장재적벽돌
외벽구성지정벽돌 치장하기 +
T160 EPS(2종 2호) 단열재 +
T9.5 석고보드 2겹
외벽 열관류율0.191  W/㎡·K
지붕구성25mm 쇄석마감 +
T30 조경용배수판 +
투습방수지(지붕용) +
T180 XPS(1호) 단열재 +
일체형 복합방수 +
T100 구배용몰탈 +
콘크리트면정리
지붕 열관류율0.161  W/㎡·K
바닥구성강마루 +친환경접착제 +
T40 시멘트몰탈 +
메탈라스 + 온수파이프 +
T70 경량기포콘크리트 +
T140 XPS(특호) 단열재 +
T50 버림콘크리트 +
0.03mm PE필름 2겹 +
T150 잡석 다짐
바닥 열관류율0.152  W/㎡·K
창틀제조사Ensum_koemmering
창틀 열관류율0.950  W/㎡·K
유리 제조사삼호글라스
유리 구성T47/5PLA UN+16AR+5CL+16AR+5PAL UN
유리 열관류율0.57  W/㎡·K
창호 전체열관류율
(국내기준)
0.858  W/㎡·K
현관문 제조사엔썸
현관문 열관류율0.573  W/㎡·K
기밀성능(n50)0.38  회/h
환기장치 제조사컴포벤트 DOMEKT R 450V
환기장치효율
(난방효율)
86  %
난방에너지요구량41.53  kWh/㎡·a
난방부하24.7  W/㎡
1차에너지소요량93  kWh/㎡·a
계산프로그램에너지샵(Energy#®) 2021 v2.5
인증담당자박경국 주임연구원
인증번호2022-P-026
신축공사

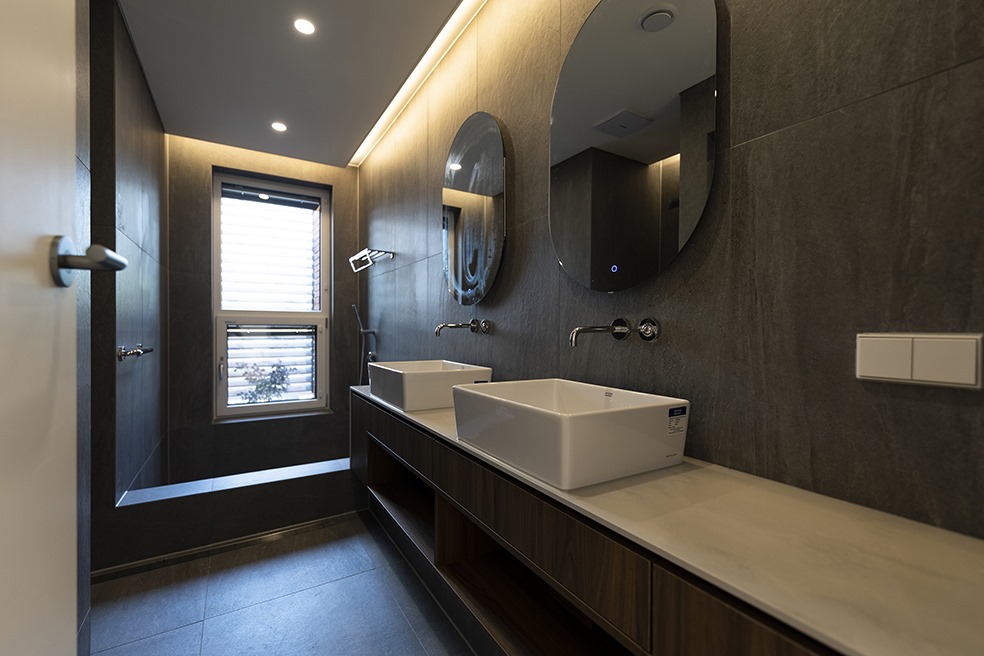

06-1층 욕실_01.jpg

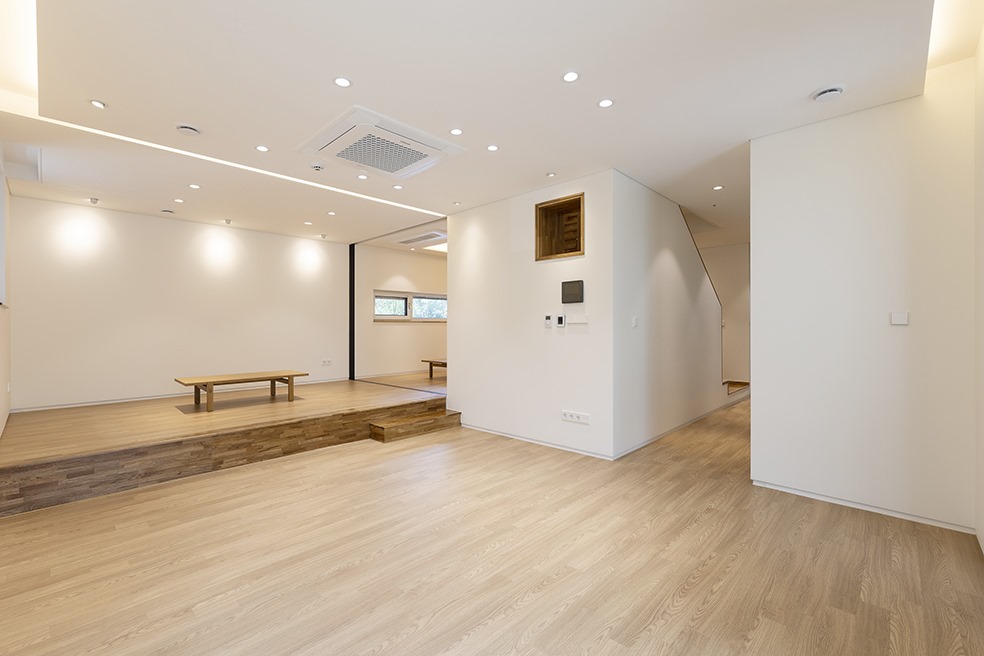

10-거실 및 다과실_04.jpg

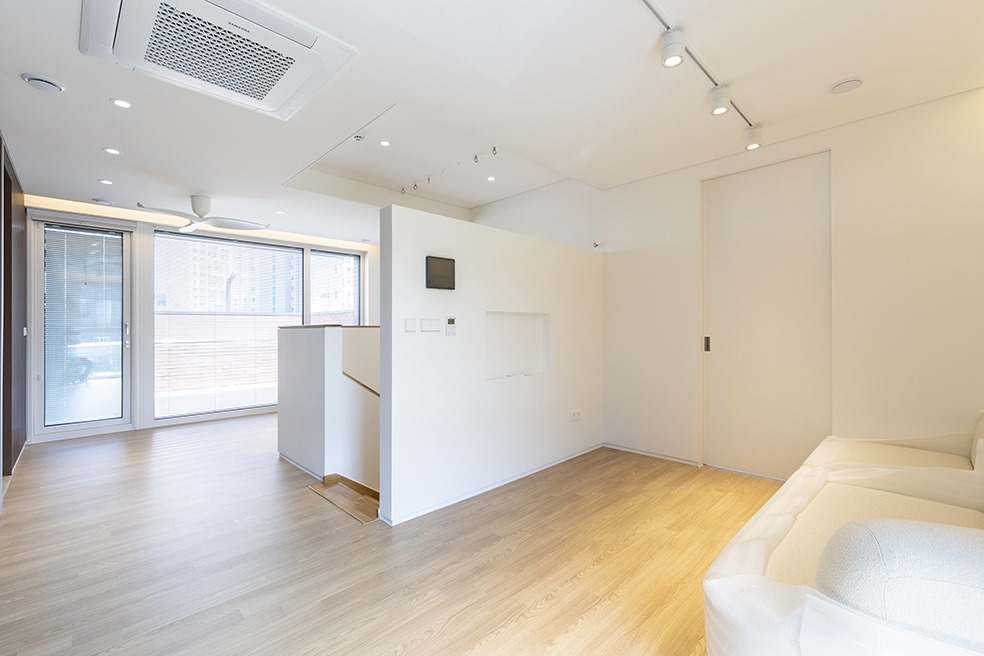

13-2층 거실_03.jpg



15-2층 첫 번재 방_02.jpg





Comments

최가이버 09.05 11:03
집이 넘 멋지네요~^^
그린홈예진 09.06 11:19
감사합니다. 촤가이버님
패시브 표준주택만 보다가 철콘으로 설계 시공된 주문형 패시브하우스라 그럴수 있습니다.
앞으로 외관디자인과 인테리어, 그리고 효율/기능 모두를 갖춘 패시브하우스가 많이 시공되어졌으면 하는 바람을 가져봅니다.
BUILDnFIX 09.13 22:18
멋진 작품을 지으셨네요~~
