경기 화성시 반송동 - 단독주택(2.3리터) - Casa Marrone

M 관리자 5 12,094 2013.07.02 13:12
*용도단독주택(2.3리터)
건축물주소[ 445 ] 160
건축물이름Casa Marrone
설계사건축사사무소 TOP (정회원사)
시공사박은현
기계설비설계사(주)세진이앤이
전기설비설계사(주)엘림전설
구조설계사(주)케이엔지니어링
연면적140.15(3층주거)  ㎡
규모지상3층(3층주거)
구조방식철근콘크리트조
주요내장재몰탈 미장위 벽지
주요외장재외단열미장마감시스템
외벽구성T220 비드법2종3호 + T180 철근콘크리트
외벽 열관류율0.145  W/㎡·K
지붕구성T250 압출법보온판 1호 + T60 시멘트몰탈 + T150 철근콘크리트
지붕 열관류율0.109  W/㎡·K
창틀제조사융기
창틀 열관류율0.77  W/㎡·K
유리 제조사한글라스
유리 구성로이삼중유리
유리 열관류율0.75  W/㎡·K
유리 g값0.34
기밀성능(n50)0.59  회/h
환기장치효율
(난방효율)
75  %
난방에너지요구량23  kWh/㎡·a
난방부하13  W/㎡
계산프로그램PHPP 7
인증번호2013-P-009
신축공사
동탄에 지어진 세번째 근린생활시설이다.
이전에 지은 경험과 같이 주거공간을 패시브적 성능으로 구현하였다. 인증은 3층의 건축주부부가 기거하는 주택으로 한정하여서 진행되었다. 건축주부부는 두번째 근린생활시설의 건축주이시다. 두번째 건물에선 건축주 자녀가족이 거주하고 새로 신축한 건물에 건축주부부가 생활을 한다.

두번째 근린생활시설에서 이미 벽돌타일 마감을 적용하여 그 성과를 경험하였기에 이 건물에서도 타일이 적용되었다. 또한 외벽단열재의 콘크리트와의 일체시공시의 단점을 이전에 경험했으므로 시공사는 타설후 단열재를 붙이는 공법으로 진행하였고, 결과는 만족스러웠다.

02 DSC00435_resize.JPG

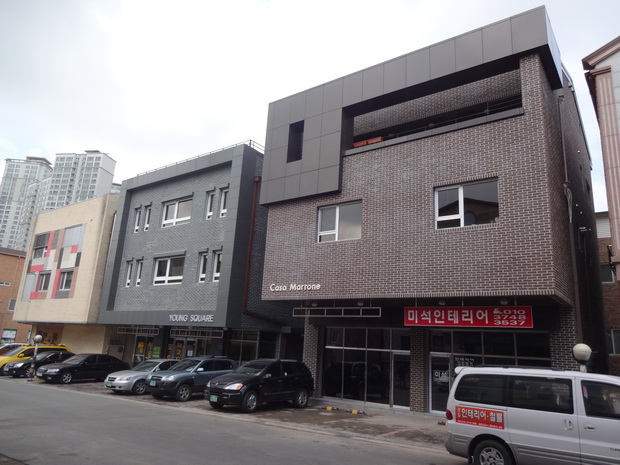

동탄에 지어진 3채의 근린생활시설이 좌측으로부터 나란이 서있다.



03 DSC00440_resize.JPG

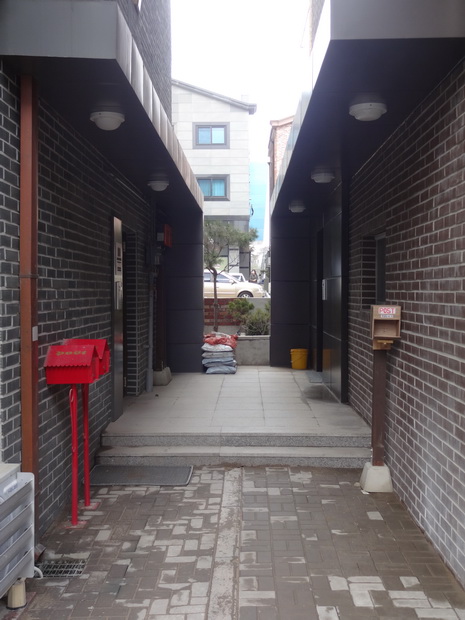

마주보고 있는 두번째와 세번째 근린생활시설의 입구


04 PICT8643_resize.JPG
기초배근을 하는 모습...


05 DSCF2081_resize.JPG

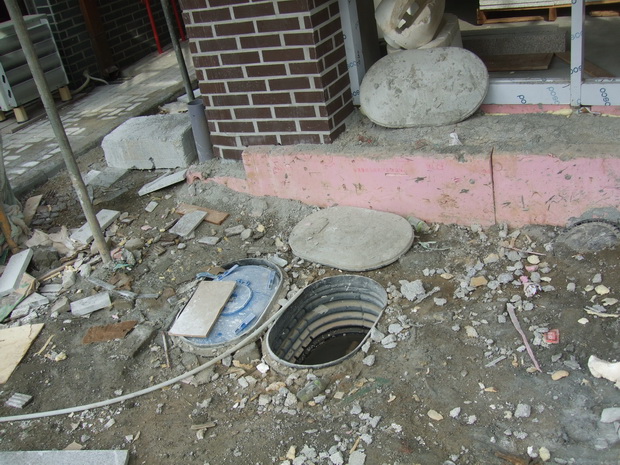

기초측면의 단열재가 부착된 모습..



06 PICT9125_resize.JPG

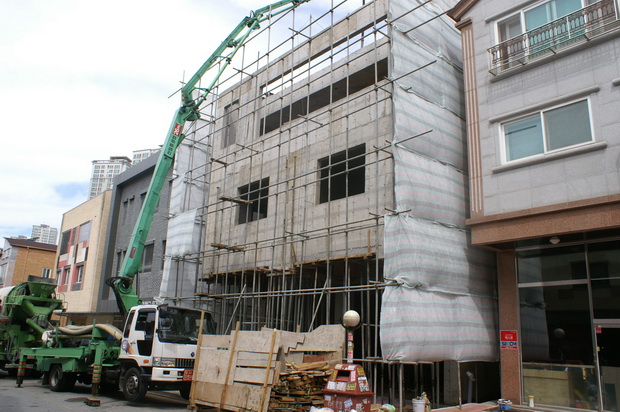

골조 공사 모습.. 외단열부착은 골조타설후 시공되었다.


07 DSCF2086_resize.JPG

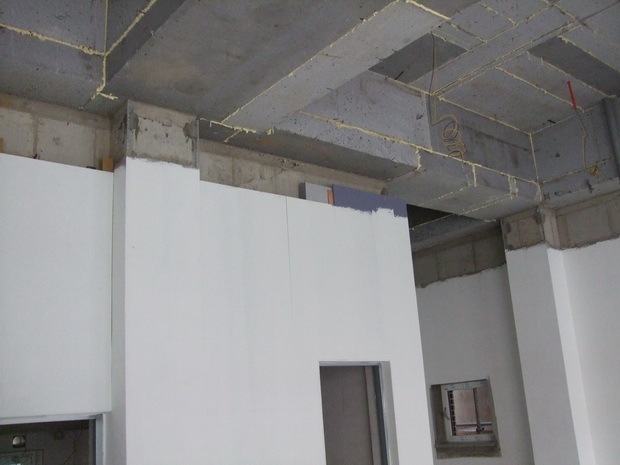

지상1층 내부천정의 모습이며, 1층이 근린생활시설, 2층부터는 주거시설이므로, 사용시간 및 조건이 다르기때문에 충분한 단열재를 설치하여 두 실 사이의 열흐름을 최소화시켜야 한다.


09 DSCF2079_resize.JPG

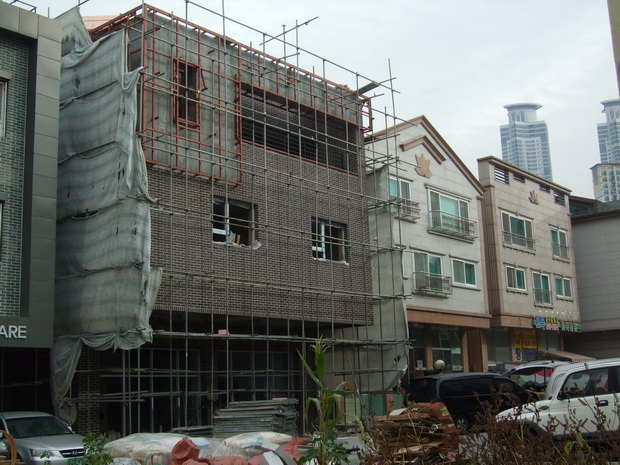

외부 마감 공사


10 DSC00407_resize.JPG
완공후 기밀테스트를 하는 모습..
철근콘크리트조의 경우 골조자체가 기밀층이기 때문에 문과 창, 그리고 외벽에 설비로 인해 관통되는 부위만 기밀하게 처리한다면, 기밀성능은 충분히 잘 나온다.



Comments

G 12 2013.12.02 18:02
지상1층 내부천정 단열재 부착은 어떻게 했나요?
떡밥으로 붙인건가요?
M 관리자 2013.12.02 18:06
골조와 일체타설하였습니다.
G 나유미 2013.12.23 17:41
건축도시정책정보센터에서 자료받아갑니다
1 표경우 2014.08.18 10:42
안녕하세요 관리자님 덕분에 좋은 정보 많이 얻고 있습니다
1층 전정 위 단열재에 폼이 있는것 같은데요 폼은 나중에 1층에서 작업을 따로 한 것 인가요
보통 단열재 위에 타설하면 단열재 사이로 시멘트 국물이 흘러서 스며들어 매워지지 않나요?
M 관리자 2014.08.18 11:06
안녕하세요..

일체타설을 하였으나, 부착시 단열재와 단열재 사이는 폼으로 모두 접착을 하고, 타설 전 테잎으로 한번 더 보강을 하였습니다.
