충남 홍성군 홍동면 운월리 - 단독주택 (3.6리터) - 여름울하우스

2 권희범 10 3,387 05.04 18:54

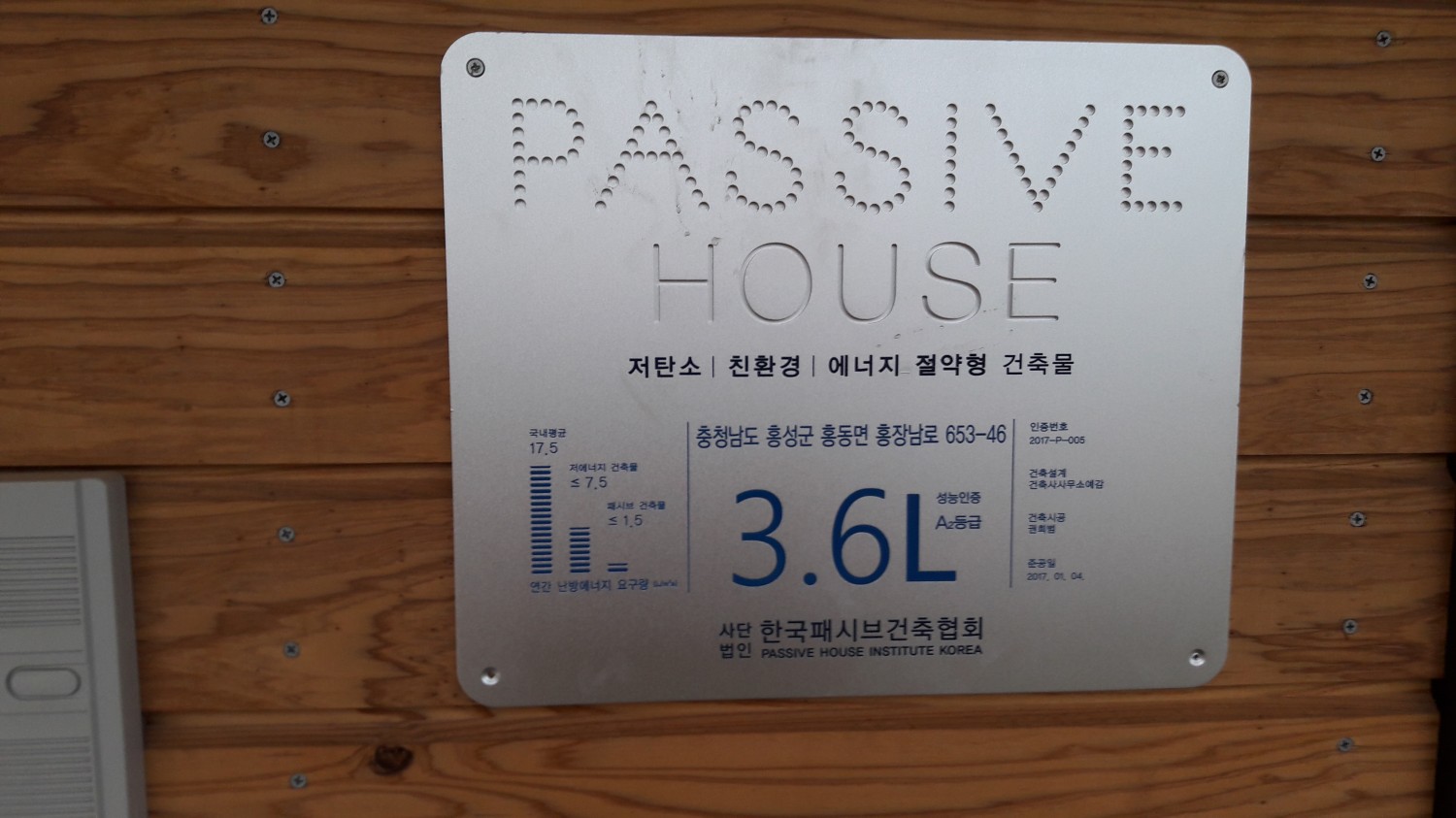

*용도단독주택 (3.6리터)
건축물주소[ 32284 ] 충남 홍성군 홍동면 운월리
건축물이름여름울하우스
설계사건축사사무소 예감 (정회원사)
시공사권희범 (개인회원)
에너지컨설팅한국패시브건축협회
시공기간2016.8. ~ 2016.12.
건축면적82.5  ㎡
연면적82.5  ㎡
규모지상1층
구조방식일반목구조
주요외장재삼나무사이딩, 아스팔트싱글
외벽구성16 삼나무사이딩 + 38 통기층 + 방수투습지 + 50 가로상(암면 80k) + 11.1 OSB + 184 스터드(셀룰로즈) + 가변형 방습투습지 + 38 설비층 + 9.5 석고보드 2겹 + 합지벽지
외벽 열관류율0.193  W/㎡·K
지붕구성아스팔트싱글 + 방수시트 + 11.1 OSB + 38 통기층 + 방수투습지 + 50 가로상(암면 80k) + 235서까래(셀룰로즈) + 가변형 방습투습지 + 38 설비층 + 9.5 석고보드 2겹 + 합지벽지
지붕 열관류율0.153  W/㎡·K
바닥구성장판 + 40 난방몰탈 + pe비닐 + 200 EPS 1종 2호 + 300 매트기초(측면 수직 수평 XPS 100)
바닥 열관류율0.148  W/㎡·K
창틀제조사레하우
창틀 열관류율1  W/㎡·K
유리 제조사동국특수유리
유리 구성5TePlus1.3 + 16Ar + 5CL + 16Ar + 5TePlus1.3
유리 열관류율0.68  W/㎡·K
창호 전체열관류율
(국내기준)
0.989  W/㎡·K
유리 g값0.47
현관문 제조사레하우
기밀성능(n50)0.24  회/h
환기장치 제조사셀파씨앤씨
환기장치효율
(난방효율)
78  %
신축공사

2a26a588146829039b53e2d107708d6f_1493891729_3506.jpg 2a26a588146829039b53e2d107708d6f_1493892341_511.jpg

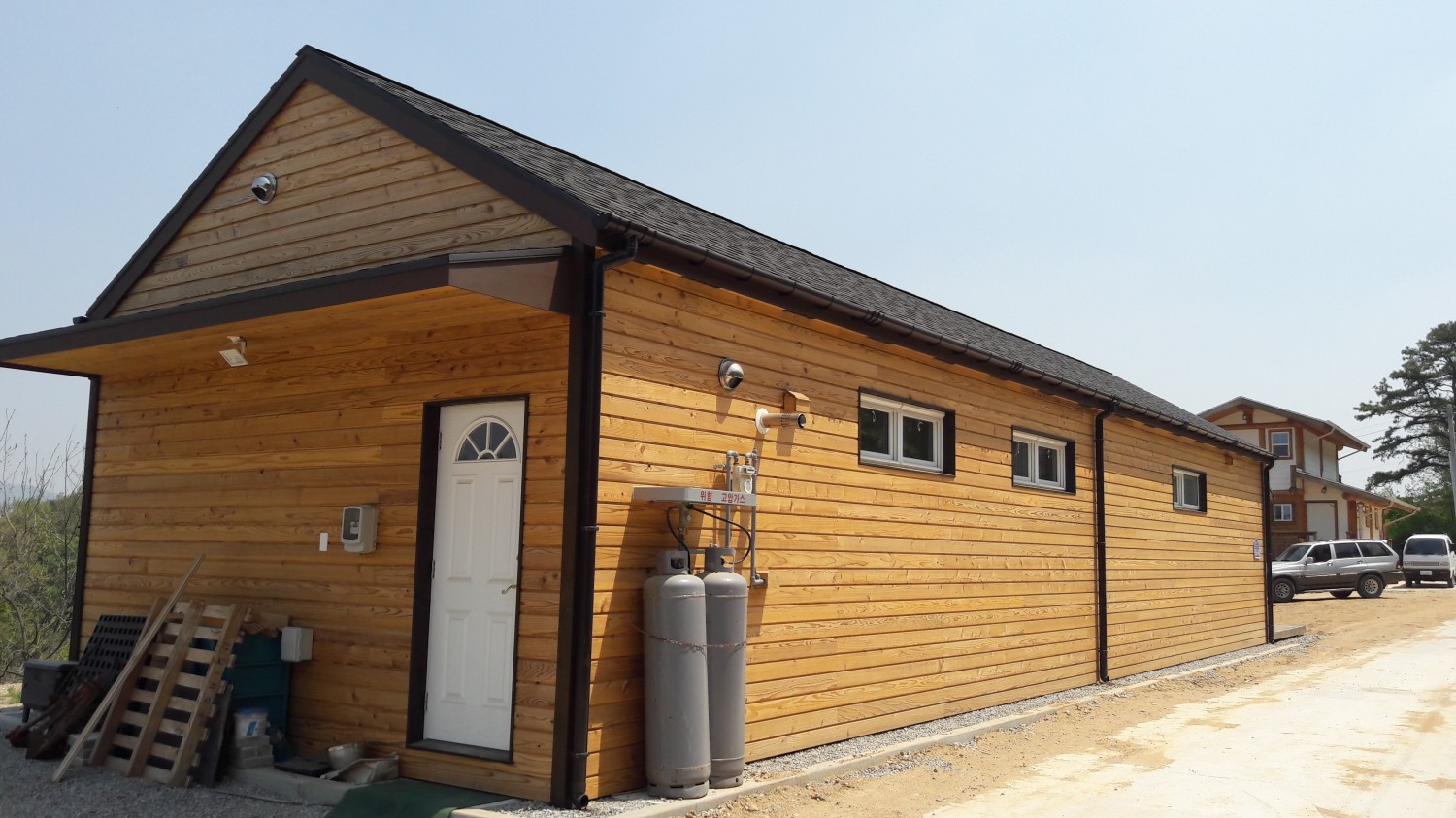

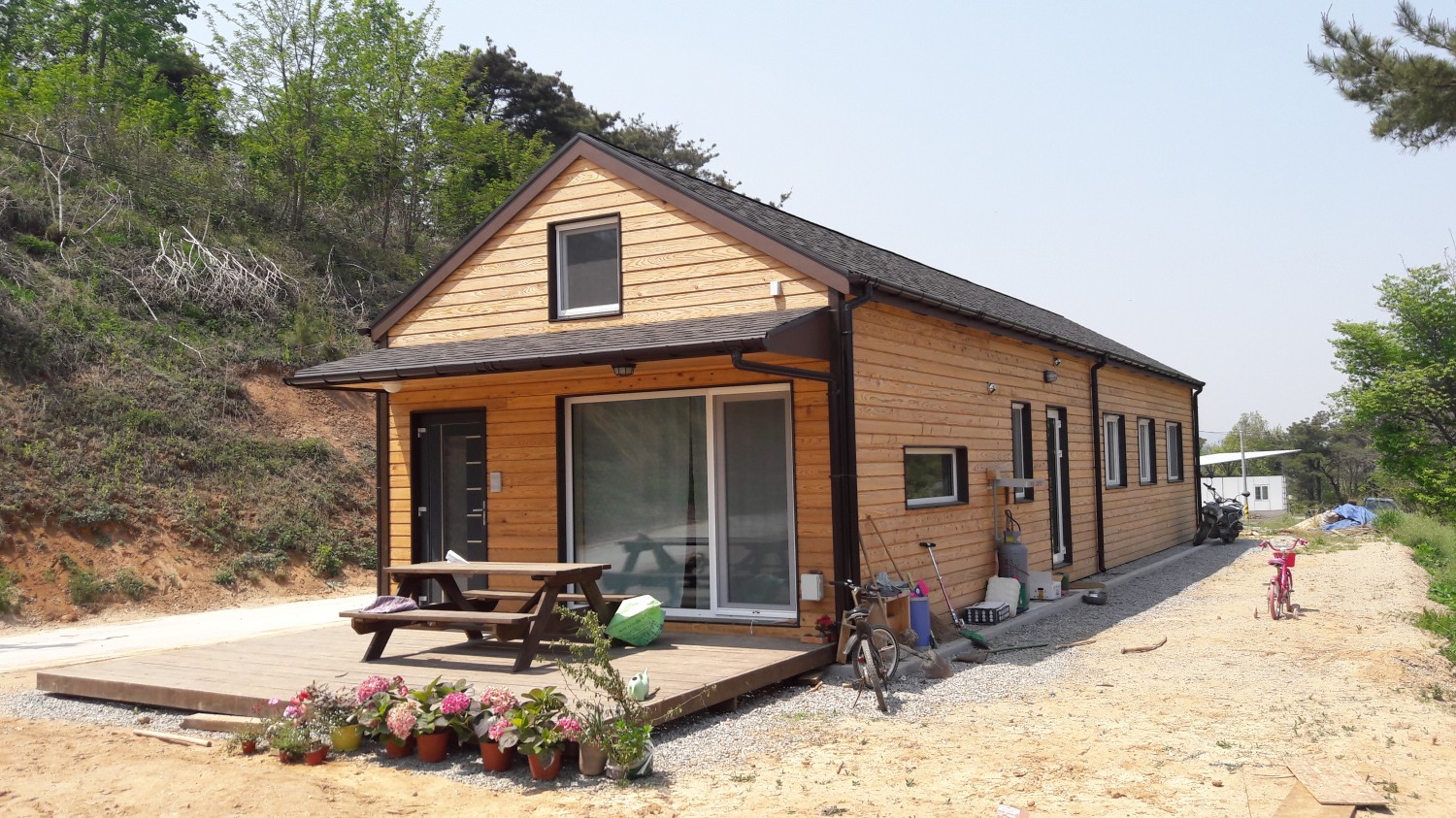

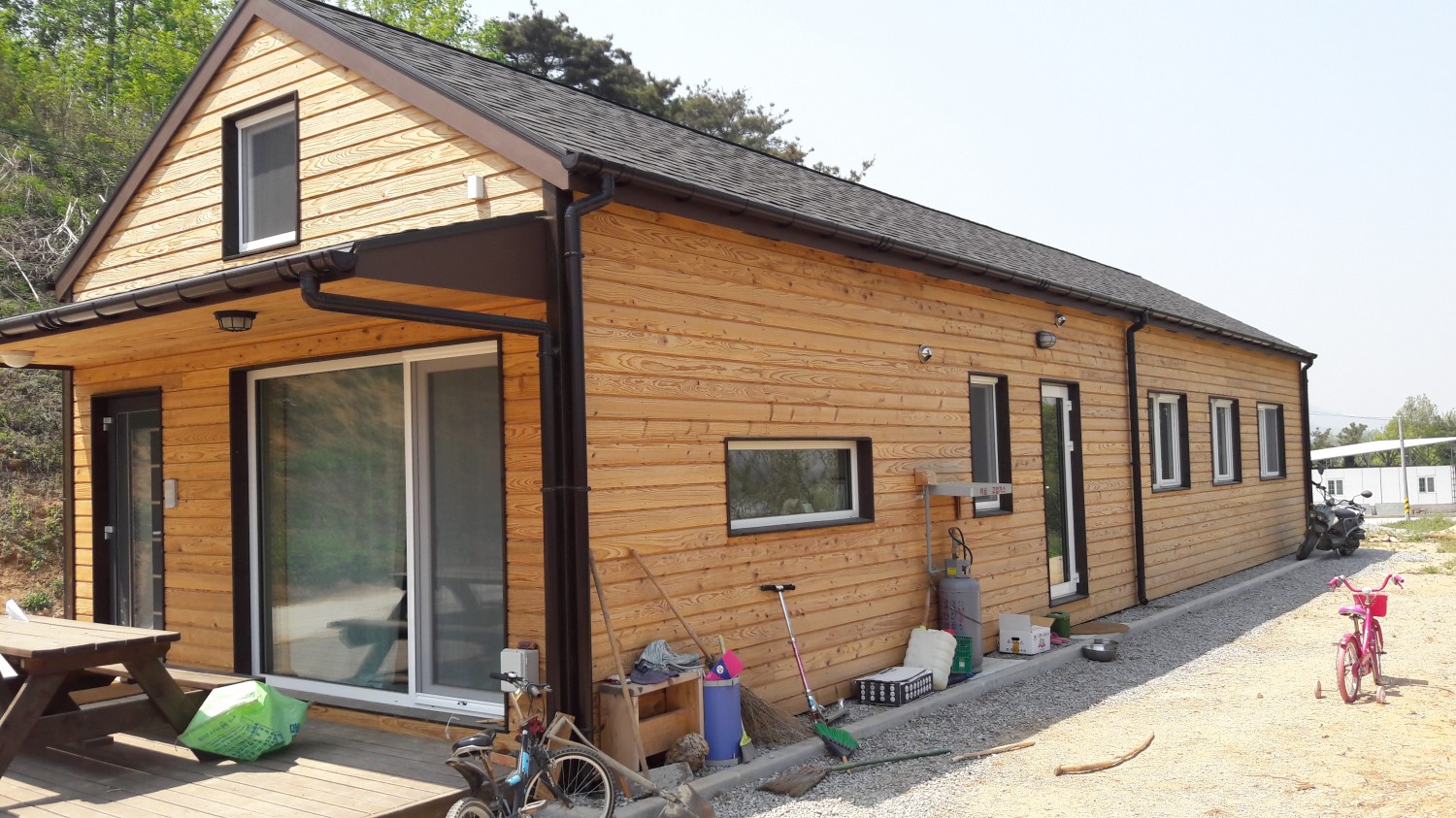

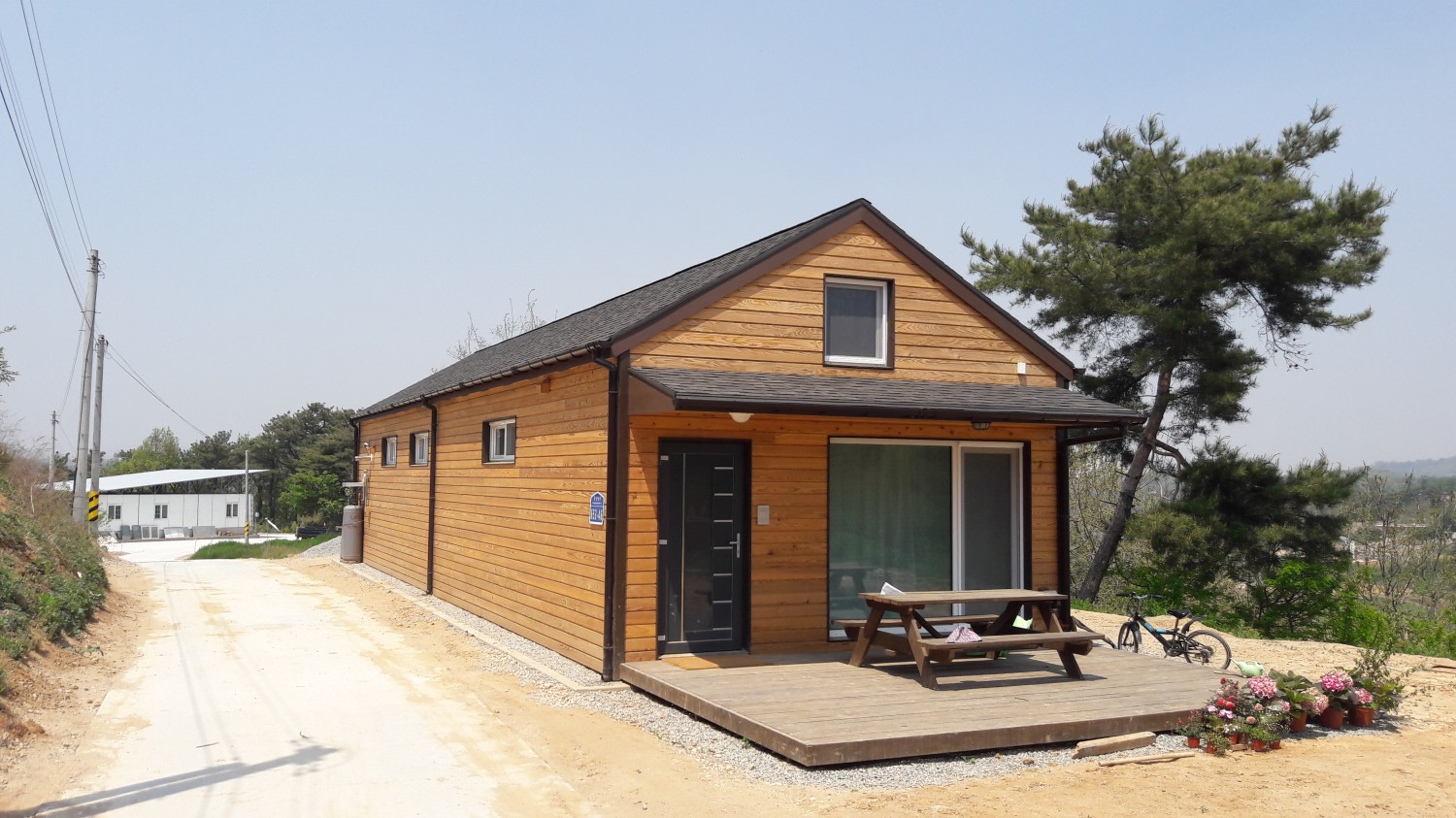

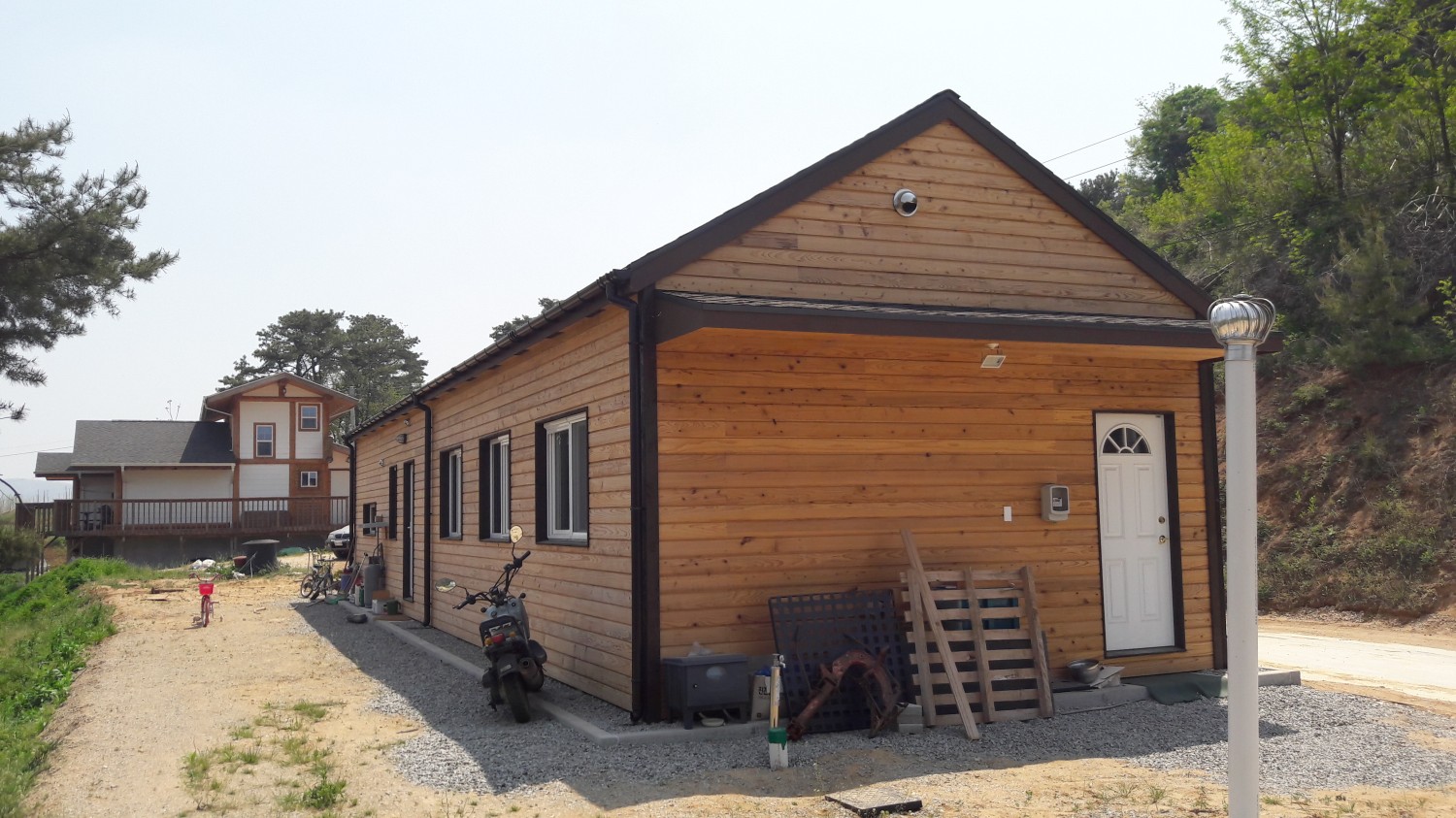

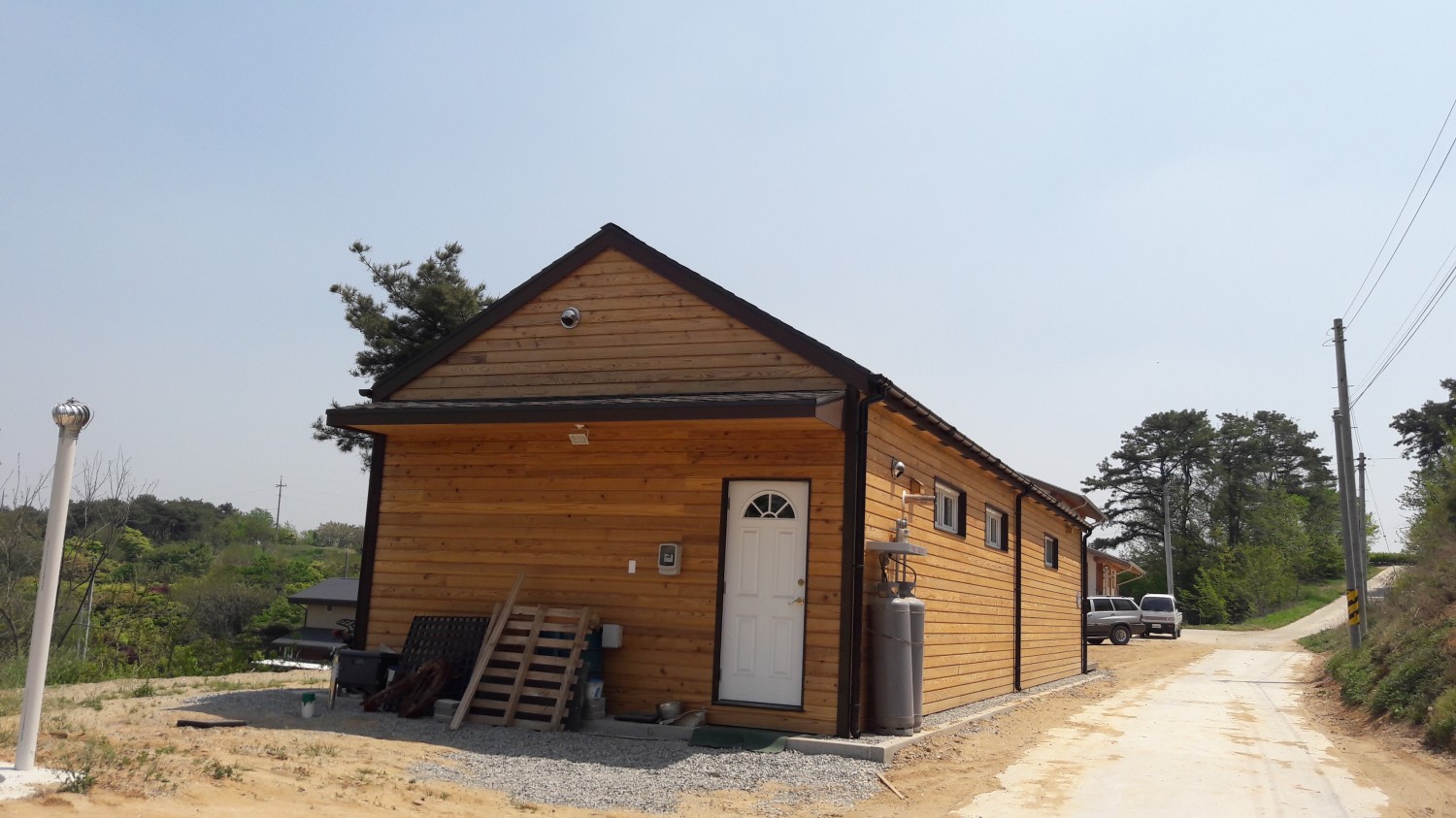

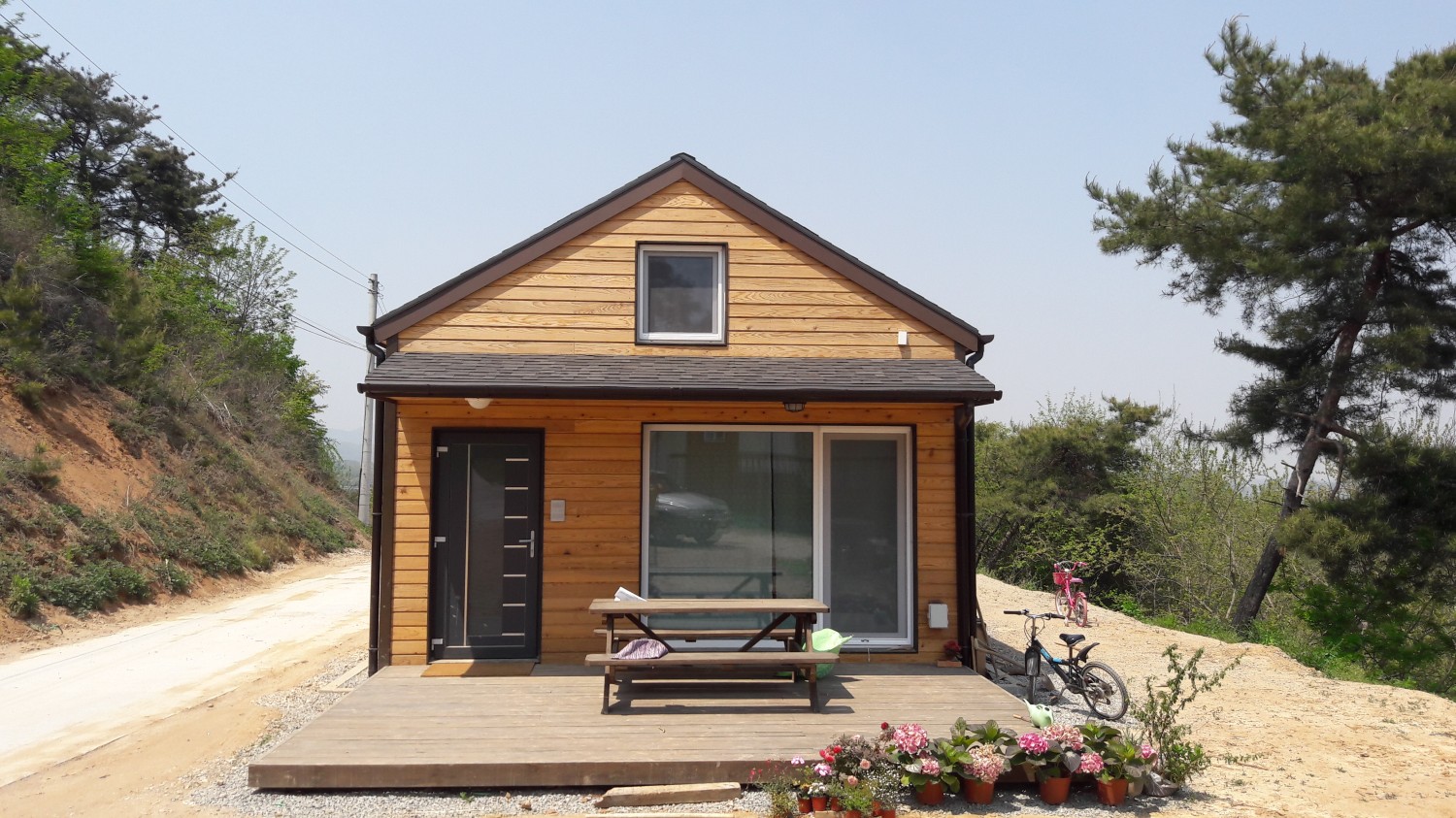

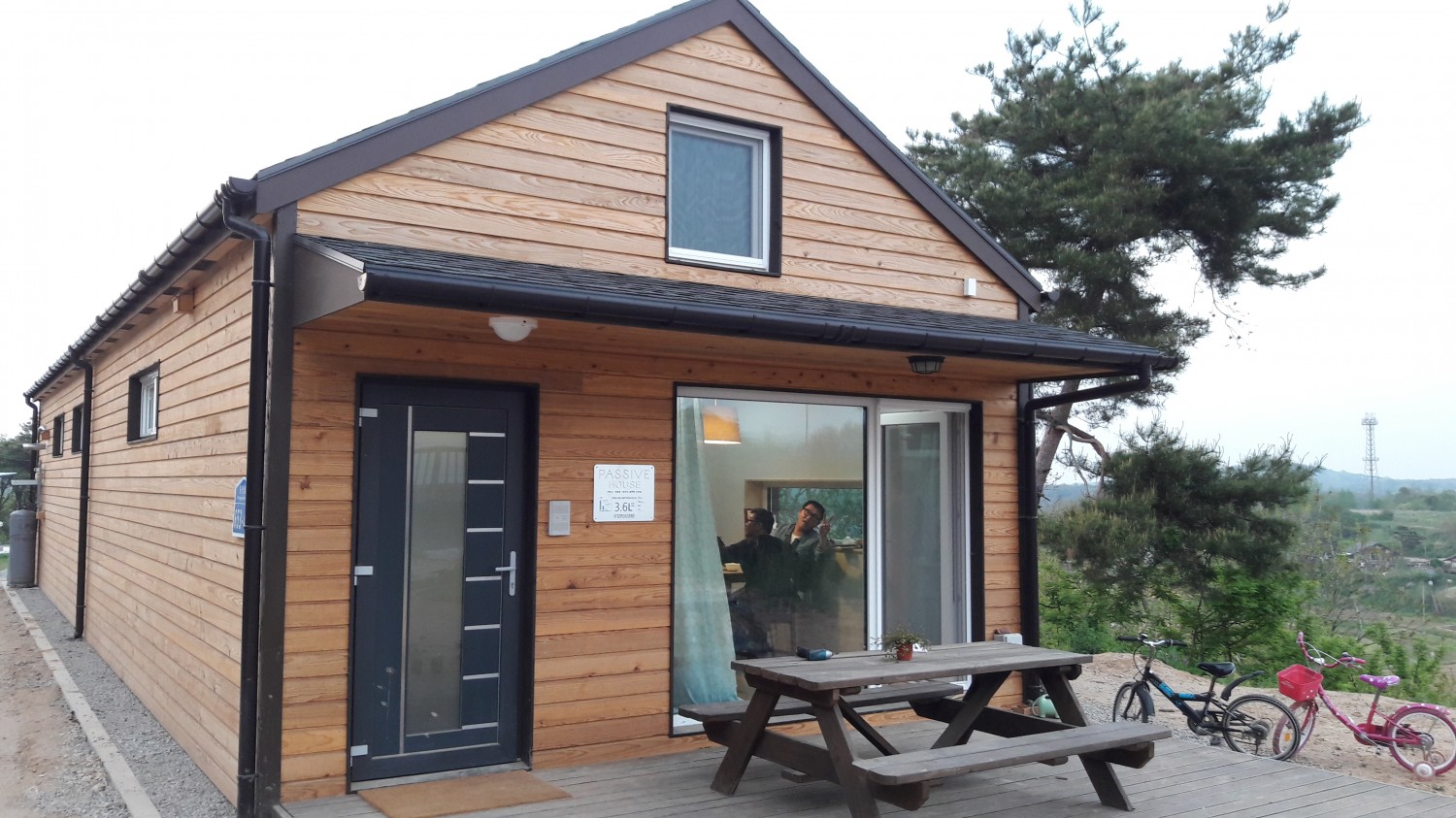

6미터 * 40미터의 골목처럼 좁고 긴 대지에 지어진 집입니다.

동네 사람들이 노아의 방주라고 부른다나요.

여름이와 여울이네 집입니다.

Comments

3 이장희 05.05 10:53

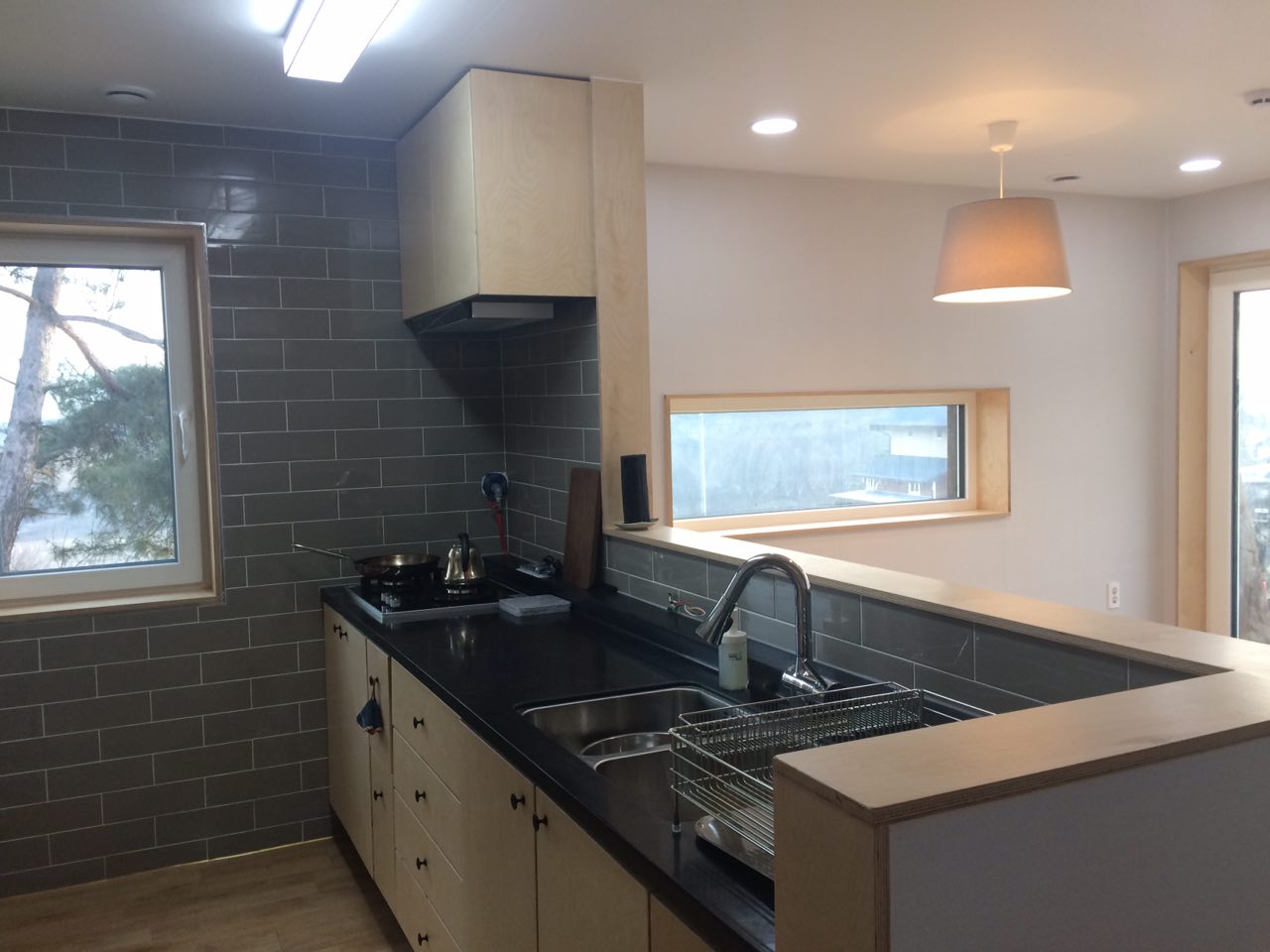

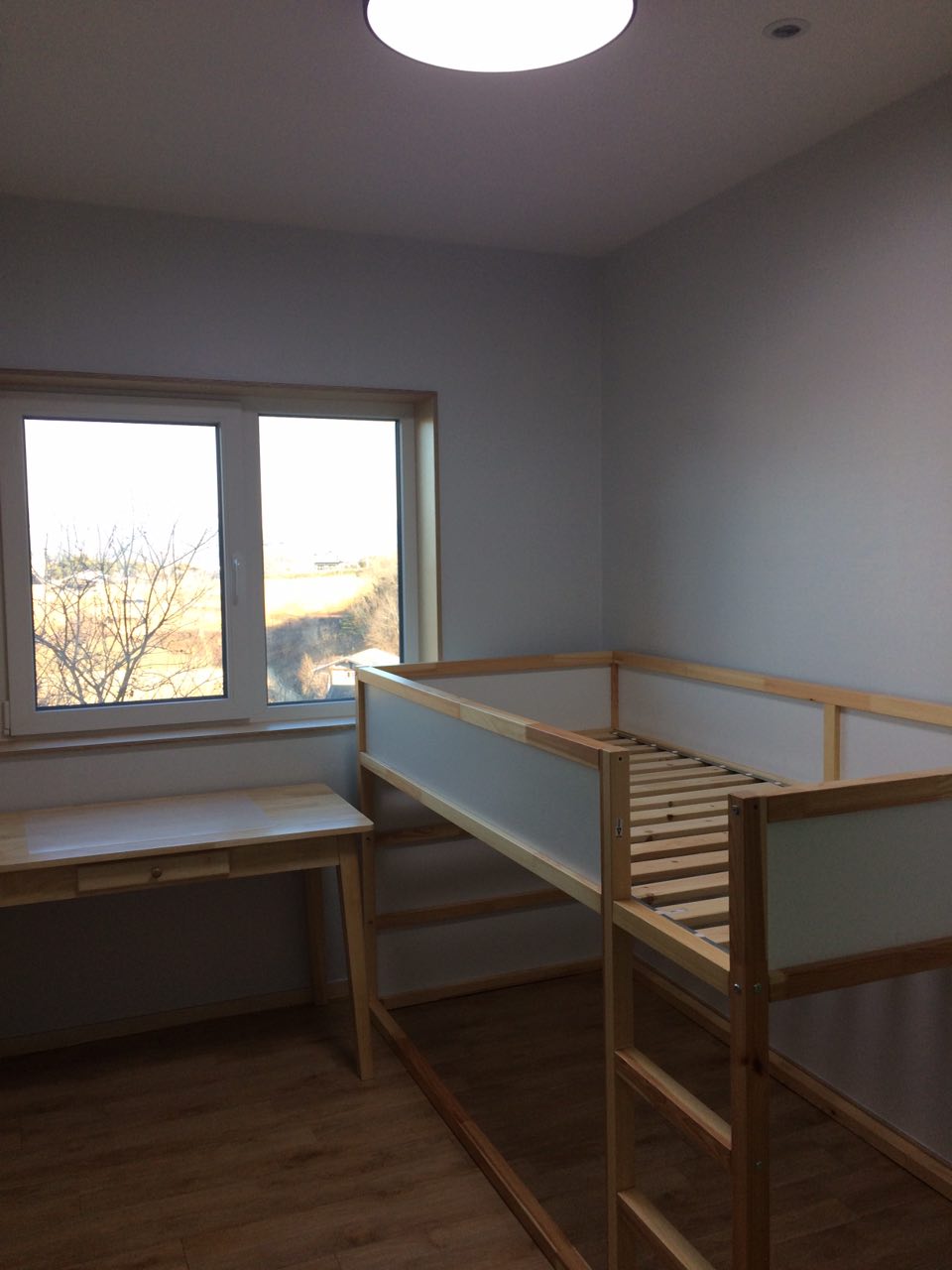

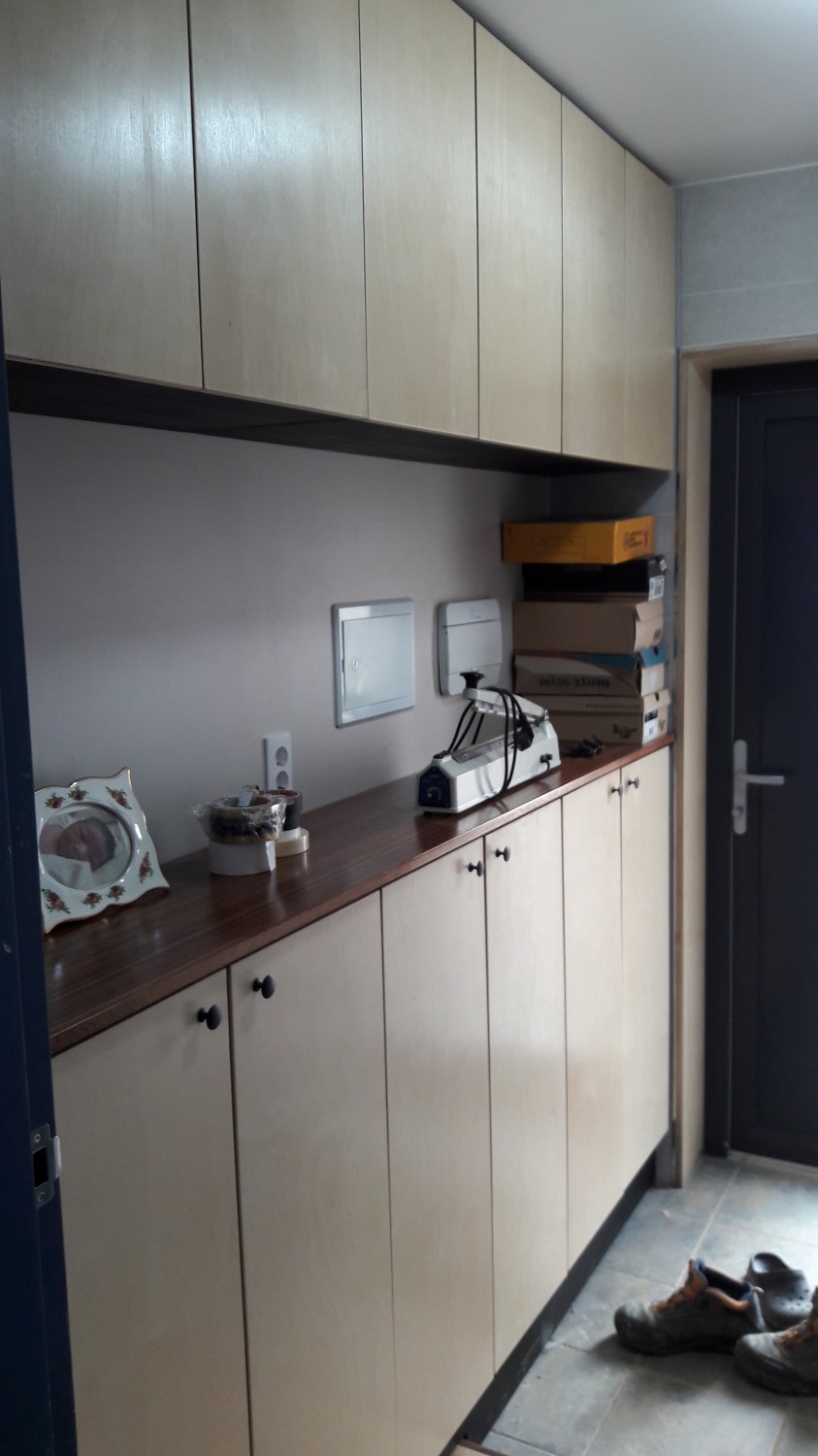

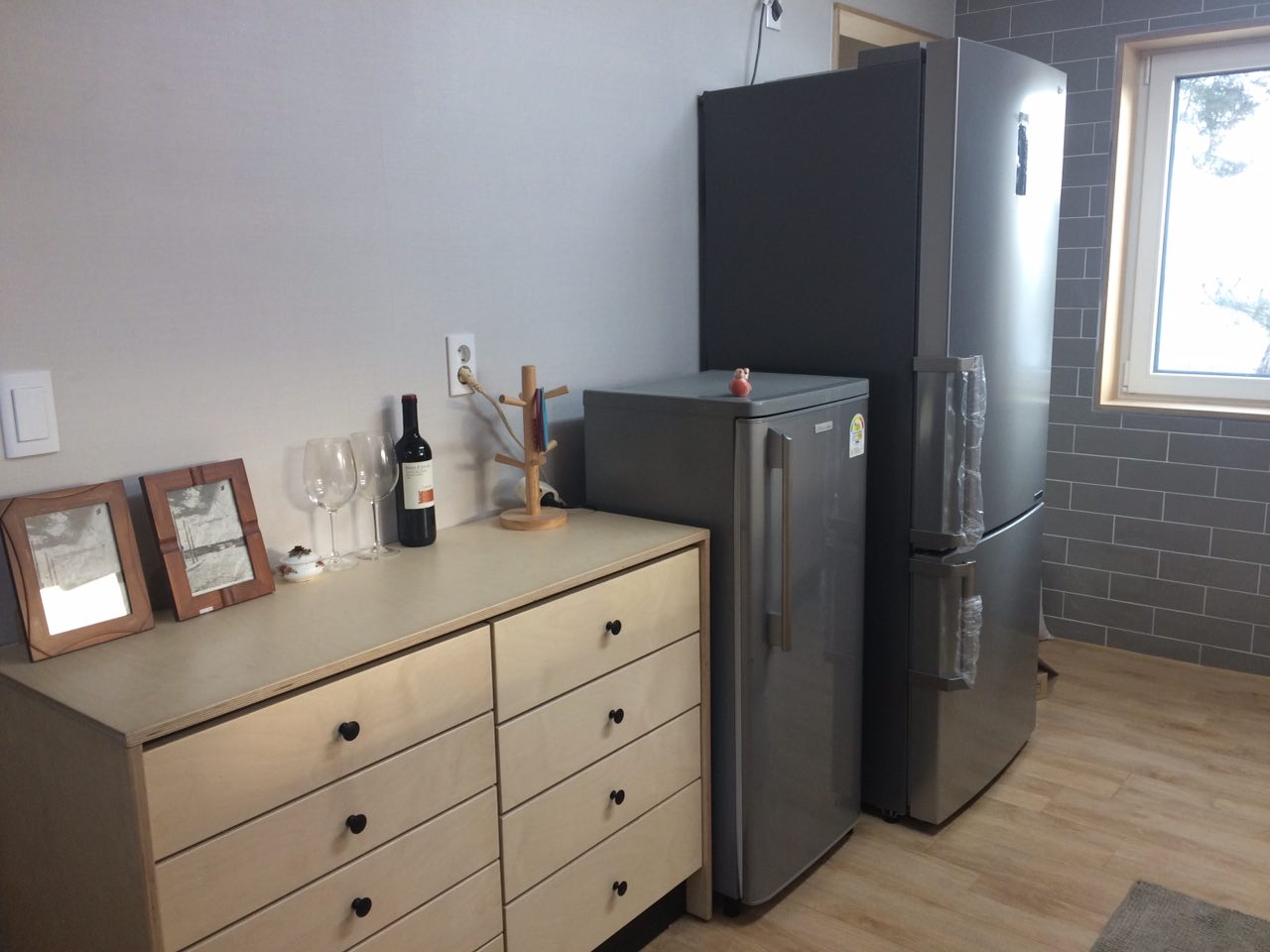

사진 속 가구들은 권희범 빌더님이 만드신 것 같은데 맞나요?
2 권희범 05.06 12:04
ㅎ아닙니다.
요 전에 지은 '단아단비네' 건축주가 동네에서 목공실을 하세요. 그 분 작품입니다.
1 프라즈냐 05.16 13:27
와....고생 많이 하셨네요.... 아주 멋진 작품 잘 만드셨네요.^^
2 권희범 06.09 15:19
수동 블라인드 사진 새로 올렸습니다.
본문엔 다섯장 밖에 추가가 안되네요.
2 권희범 06.09 15:21
.
2 권희범 06.09 15:23
고정창만 타공슬랫으로 시공했습니다.
밖이 보이니 좋긴한데 관리자님 말씀 들어보니 안쓰는 게 좋겠더군요.
2 권희범 06.09 15:25
타공슬랫 확대 사진입니다.
2 권희범 06.09 15:34

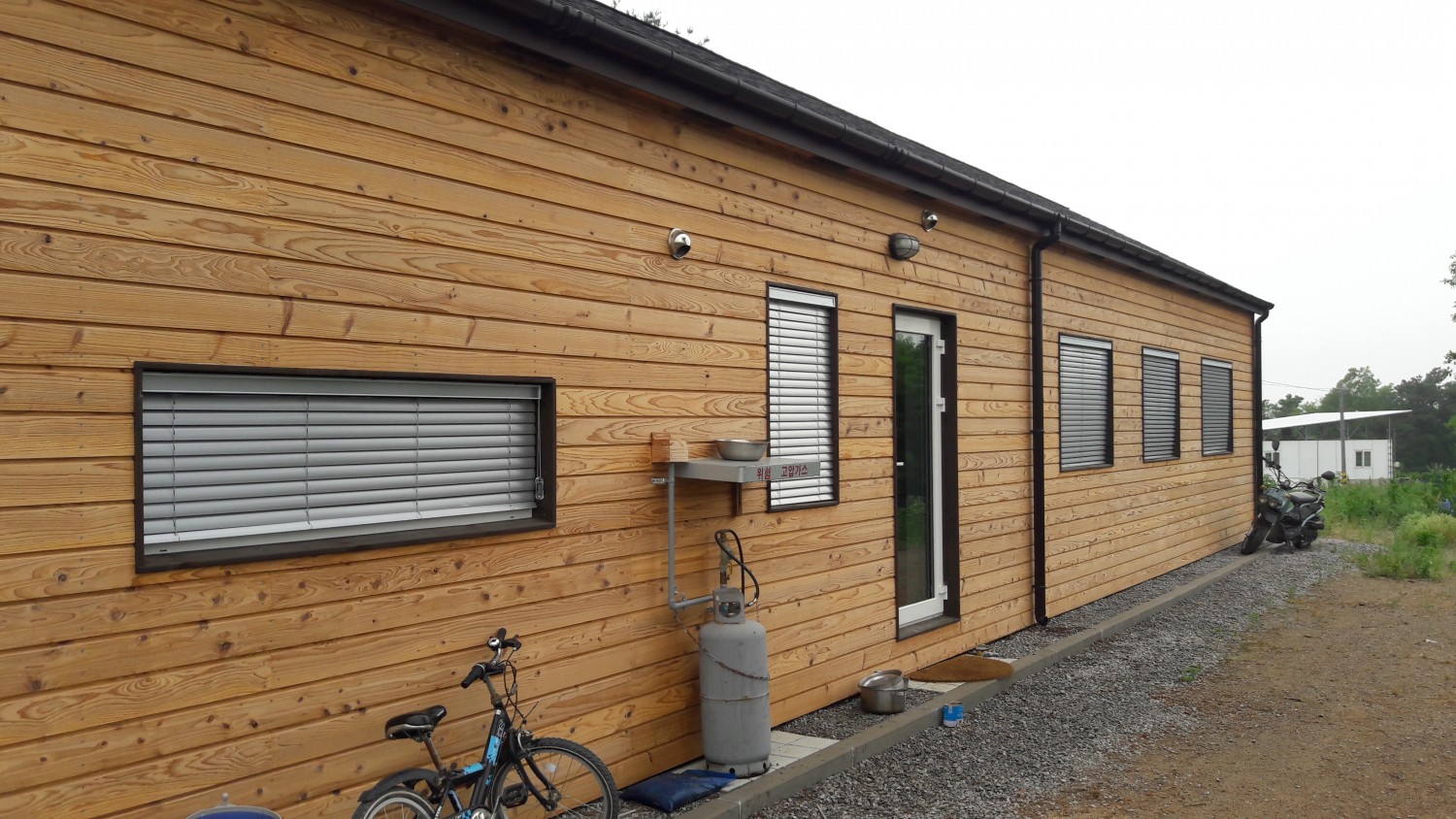

설치하고 건축주가 바로 효과를 느낀다고 하네요.
수동이든 전동이든 꼭 필요한 것 같습니다.

첫 사진이 블라인드만 설치한 사진이고
그 다음부터 브라켓, 상부 마개 설치 순입니다.
브라켓이 없으면 슬랫이 바람에 날려 꺾이니 반드시 필요하구요, 브라켓 안으로 조절끈도 감춰지기 때문에 끈이 볕에 노출되지 않습니다.
상부마개는 21×120 데크용 방부목이구요, 블라인드를 걷어 올리면 목재 안으로 완전히 감춰집니다.
조절끈은 고정창은 밖으로, 오픈창은 안으로 향하게 했습니다.

50mm 알미늄 블라인드 9개. 41만원
브라켓 절곡. 27,000원
목재. 23,000원
총 46만원 들었습니다.
G 안영동 06.09 17:46
블라인더 조절용 끈 종류가 외부에 사용하는 용도로 제작되어 진 것인지 궁금하네요...^^.
너무 저렴하게 시공하셔서 부럽습니다...
시중 제품은 작은창 하나에 100만원이 가까이 하니까요...~~.
저는 작은 창에 설치된 외부 전동 블라인더는 바람이 불면 슬릿과 브라켓 접촉부에서 소음이 상당히 많이 나는 단점이 있더군요... 성*블라이더 제품 ~~
2 권희범 06.09 22:34
아닙니다. 실내용입니다.
조절끈 보다는 슬랫을 잡고 있는 연결끈이 볕에 그대로 노출되니 얼마나 버틸지 모르겠습니다.
아쉬운대로 싼 맛에 쓰는 거죠.ㅎ
지켜 보고 경과 또 올리겠습니다.
