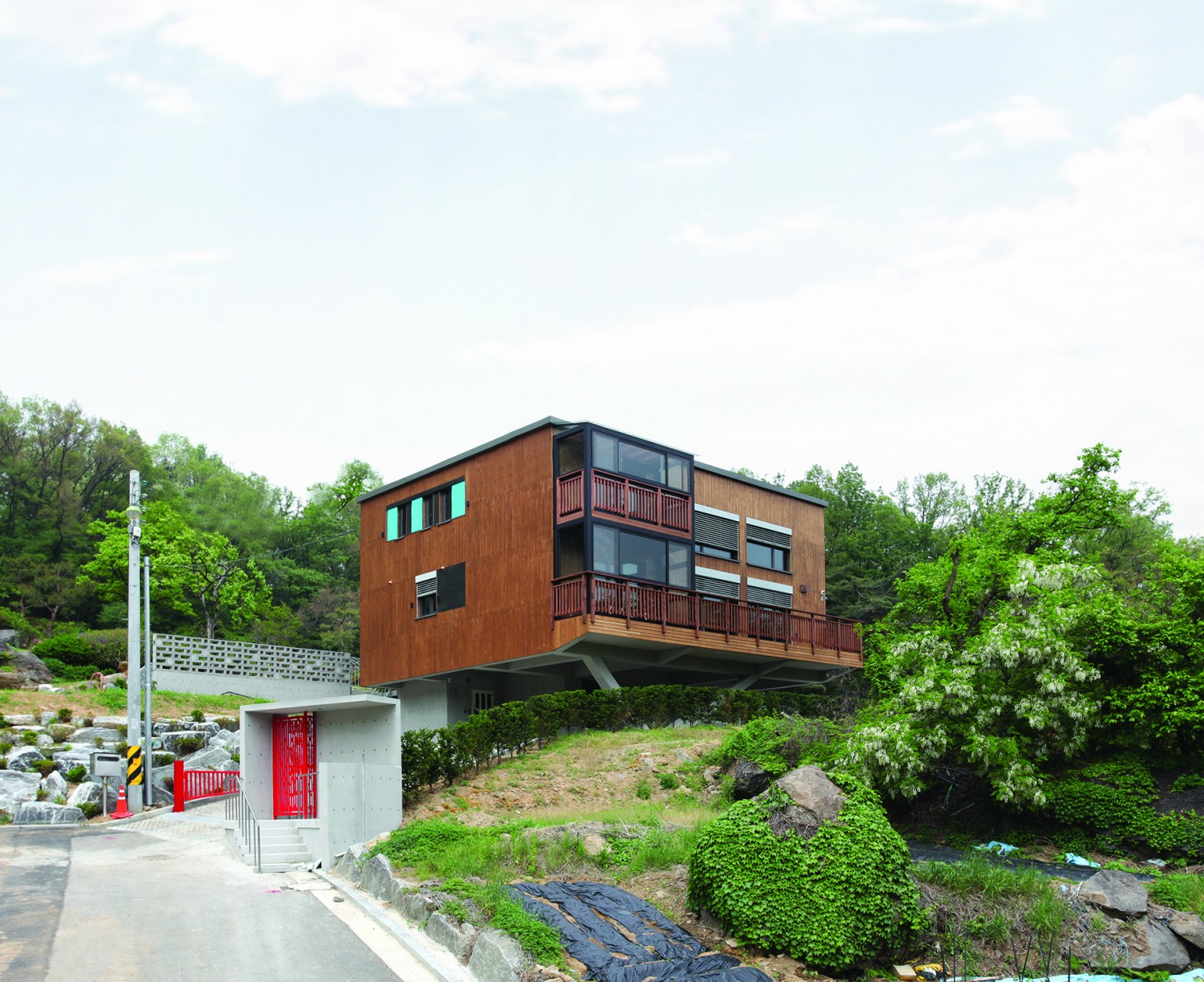

경기 성남시 수정구 심곡동 - 단독주택 - 성남 심곡동 2.2L 패시브하우스

오명신 0 8,311 2018.01.10 11:19
*용도단독주택
건축물주소[ 13103 ] 경기 성남시 수정구 심곡동
건축물이름성남 심곡동 2.2L 패시브하우스
설계사(주)자림이앤씨건축사사무소
시공 또는 시공관리(주)풍산우드홈
기계설비설계사부산설비
전기설비설계사부산설비
구조설계사두항구조
에너지컨설팅(사)한국패시브건축협회
설계기간2015.06~2015.12
시공기간2016.03~2016.11
대지면적452  ㎡
건축면적150.12  ㎡
건폐율33.21  %
연면적247.72  ㎡
용적율54.81  %
규모지상3층
구조방식1층 철근콘크리트 + 2~3층 경골목구조
난방설비가스보일러
난방용량32,000kcal/hr
주요내장재원목마루, 벤쟈민무어페인트도장
주요외장재루나우드 위 오일스테인
외벽 열관류율0.167  W/㎡·K
지붕 열관류율0.13  W/㎡·K
바닥 열관류율0.179  W/㎡·K
창틀제조사 케머링 앤썸
창틀 열관류율1.0  W/㎡·K
유리 구성5로이+14Ar+6투명+5로이
유리 열관류율0.75  W/㎡·K
창호 전체열관류율
(국내기준)
0.987  W/㎡·K
유리 g값0.43
현관문 제조사케머링 앤썸
현관문 열관류율0.987  W/㎡·K
기밀성능(n50)0.54  회/h
환기장치 제조사Zehnder-ComfoAir350
환기장치효율
(난방효율)
84  %

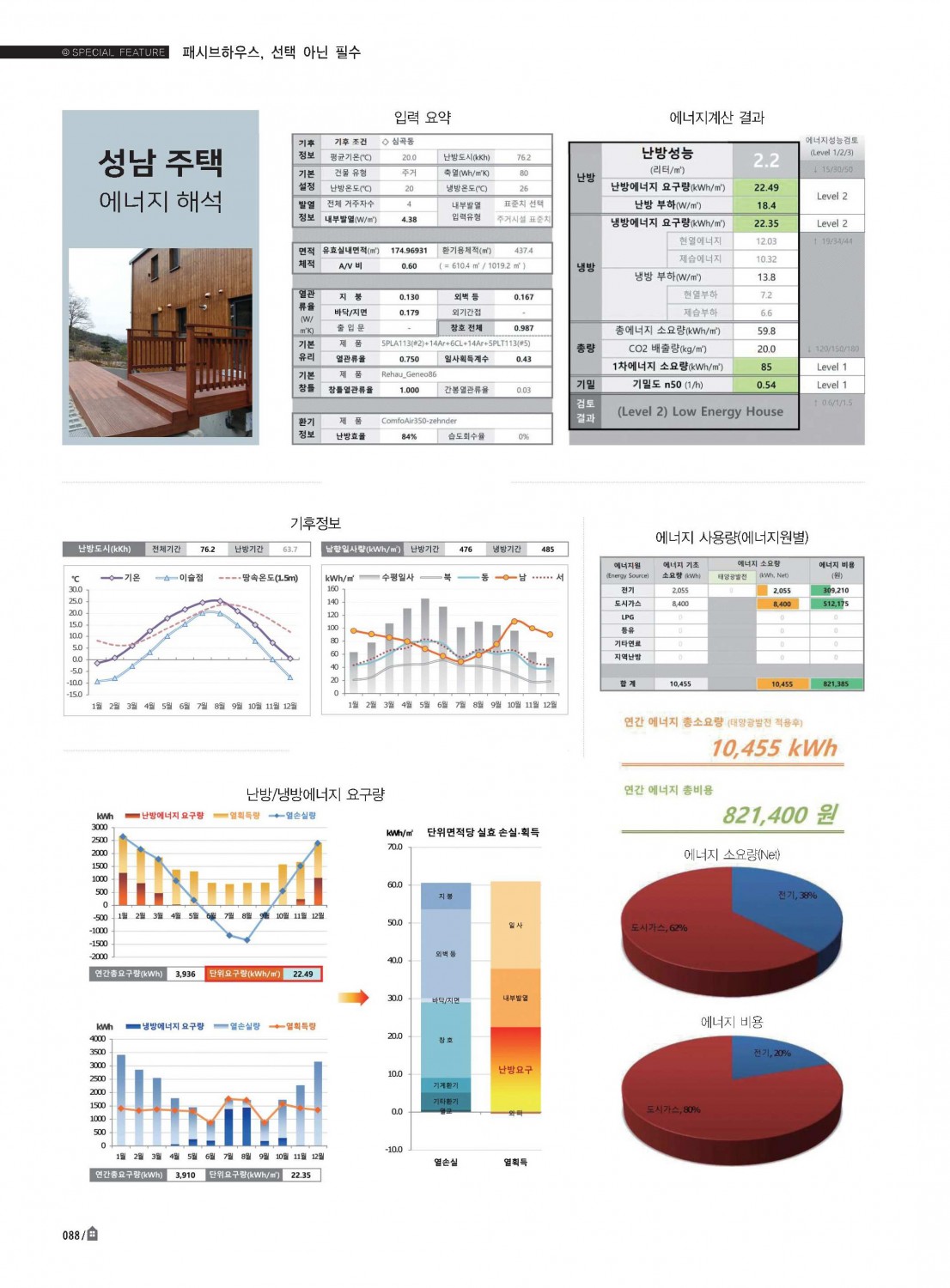

난방에너지요구량22.49  kWh/㎡·a
난방부하18.4  W/㎡
1차에너지소요량85  kWh/㎡·a
계산프로그램ENERGY#
태양광발전 용량5  kWp
인증번호2017-P-004
신축공사





.
