광주 서구 서창동 - 단독주택 - 광주 서창동 1.4리터 패시브하우스 - 아들집

1 오명신 0 458 01.10 14:11
*용도단독주택
건축물주소[ 62077 ] 광주 서구 서창동
건축물이름광주 서창동 1.4리터 패시브하우스 - 아들집
설계사(주)자림이앤씨건축사무소
시공사대화이엔씨(주)
기계설비설계사청효하이텍
전기설비설계사청효하이텍
구조설계사위가구조
에너지컨설팅(사)한국패시브건축협회
설계기간2015.11~2016.04
시공기간2016.05~2017.04
대지면적582  ㎡
건축면적254.48  ㎡
건폐율43.73  %
연면적408.58  ㎡
용적율46.73  %
규모지하1층, 지상2층
구조방식철근콘크리트조
난방설비가스보일러
난방용량30,000Kcal/hr
주요내장재노출콘크리트, 친환경페인트
주요외장재화강석, 외단열미장마감, 이페목, 노출콘크리트
외벽 열관류율0.152  W/㎡·K
지붕 열관류율0.095  W/㎡·K
바닥 열관류율0.111  W/㎡·K
창틀제조사케머링 앤썸
창틀 열관류율1.0  W/㎡·K
유리 구성5로이+16Ar+5투명+16Ar+5로이
유리 열관류율0.68  W/㎡·K
창호 전체열관류율
(국내기준)
1.005  W/㎡·K
유리 g값0.47
현관문 제조사케머링 앤썸
현관문 열관류율1.005  W/㎡·K
기밀성능(n50)0.37  회/h
환기장치 제조사셀파
환기장치효율
(난방효율)
84  %
난방에너지요구량14.0  kWh/㎡·a
난방부하13.6  W/㎡
1차에너지소요량106  kWh/㎡·a
계산프로그램Energy#
태양광발전 용량5  kWp
태양열온수 집열판면적26  ㎡
신축공사

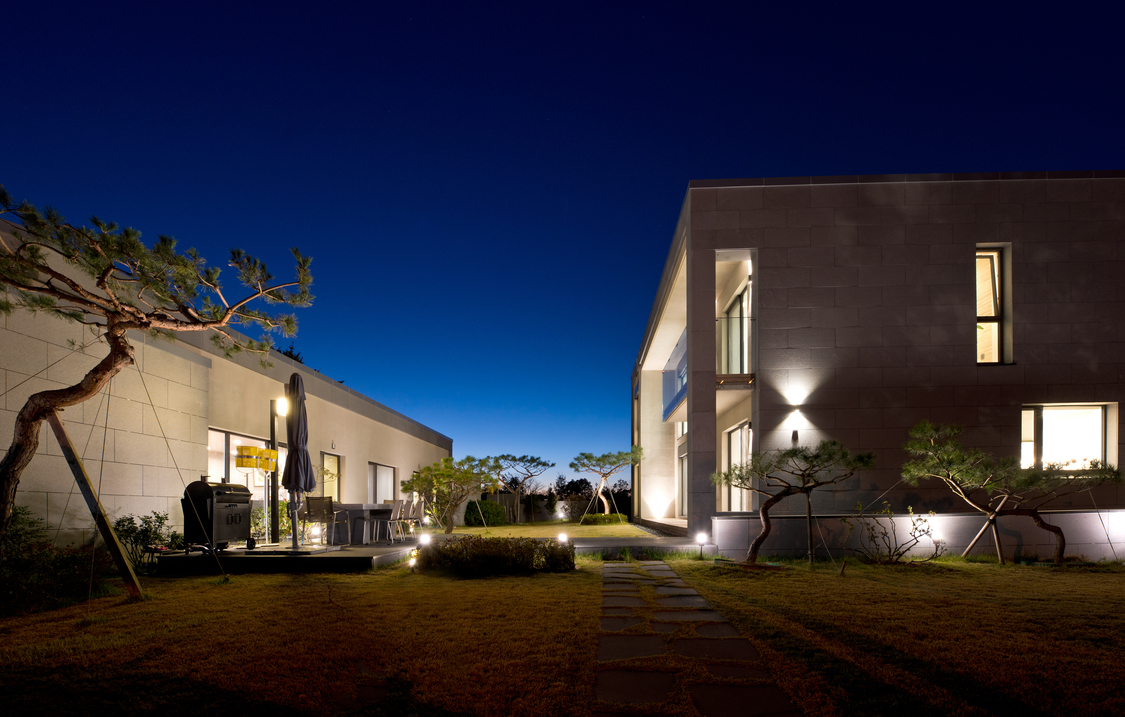

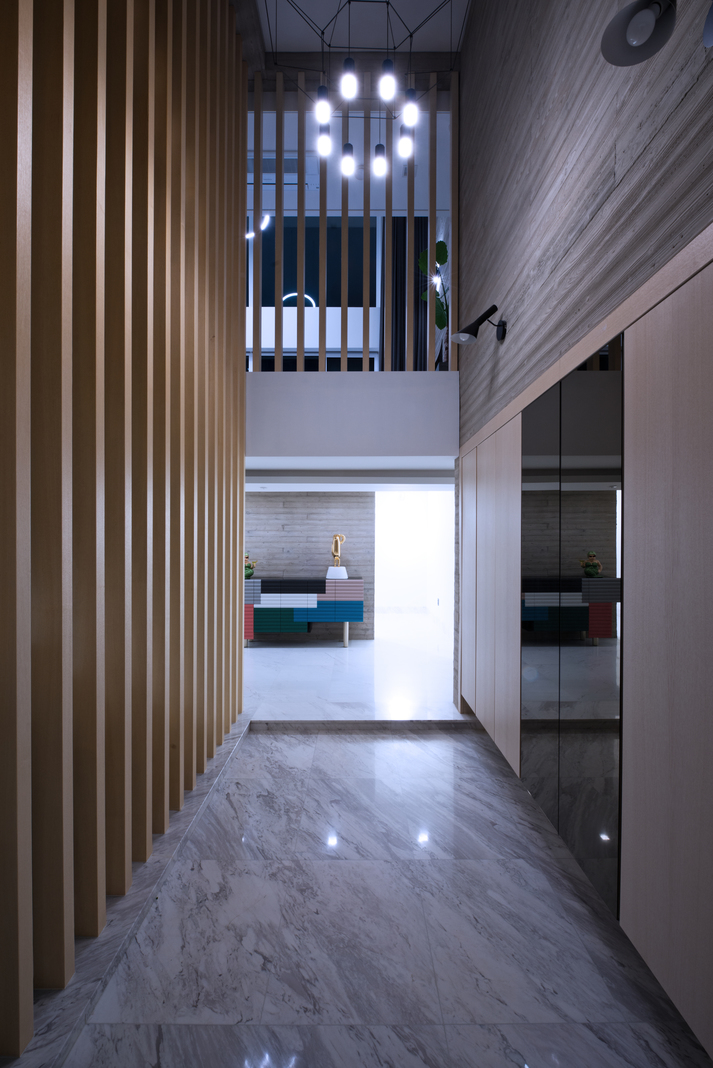

93243861b258f85040f98bd5a65efe83_1515560986_6135.jpg4d08fdac9dd0b882b7e90760e0eeffa8_1515636218_5847.jpg4d08fdac9dd0b882b7e90760e0eeffa8_1515636247_096.jpg

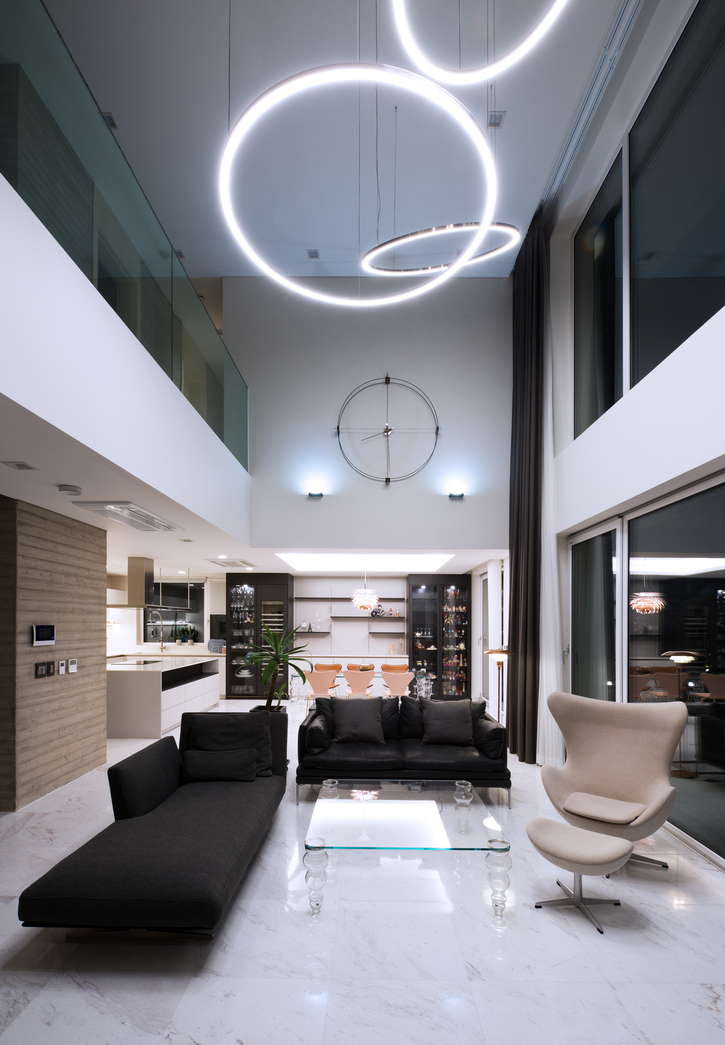

93243861b258f85040f98bd5a65efe83_1515561091_2839.jpg93243861b258f85040f98bd5a65efe83_1515561089_5537.jpg4d08fdac9dd0b882b7e90760e0eeffa8_1515636432_7517.jpg

.
