경기 남양주시 수동면 수산리 - 단독주택 (3.0리터) - 관리자

M 관리자 6 11,250 2012.07.23 17:44
*용도단독주택 (3.0리터)
건축물주소[ 472 ] 851
건축물이름관리자
설계사(주)풍산우드홈 (정회원사)
시공사(주)풍산우드홈 (정회원사)
에너지컨설팅한국패시브건축협회
설계기간2011년 8월 ~ 2011년12월
시공기간2012년 2월 ~ 2012년 6월
대지면적450.0  ㎡
건축면적79.57  ㎡
건폐율17.68  %
연면적108.44  ㎡
용적율24.10  %
규모지상2층
구조방식목구조
난방설비보일러
주요내장재석고보드+친환경수성페인트
주요외장재외단열미장마감시스템
외벽 열관류율0.129  W/㎡·K
지붕 열관류율0.115  W/㎡·K
바닥 열관류율0.132  W/㎡·K
창호 전체열관류율
(국내기준)
0.85  W/㎡·K
창호기밀성능
(국내기준)
0.08  ㎥/㎡·h
유리 g값0.4
기밀성능(n50)0.6  회/h
환기장치효율
(난방효율)
74  %
난방에너지요구량30  kWh/㎡·a
난방부하19  W/㎡
계산프로그램PHPP 2007
기타사항제3회 남양주시 친환경건축물 최우수상 수상
태양광발전 용량3  kWp
인증번호2012-P-007
신축공사

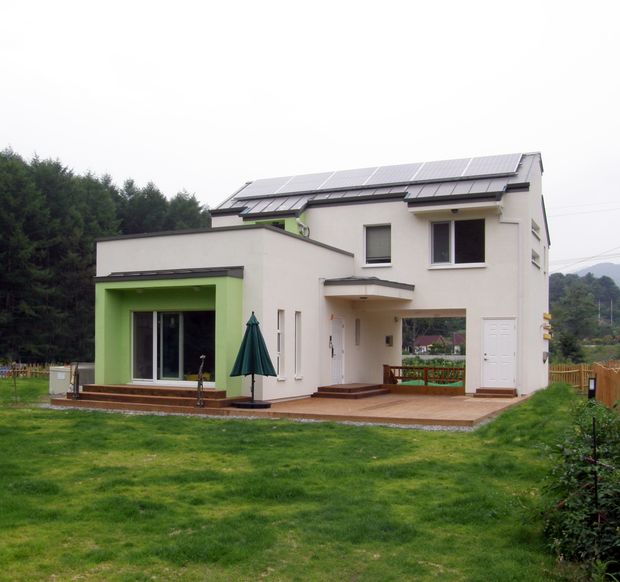

심플하고 모던한 필로티 형태의 목구조 3리터하우스이다.
계곡을 접한 대지의 형태 및 위치에 맞추어 외관은 남동향으로 구상하여 1층과 2층이 필로티로 서로 엇갈리게 놓여있는 형태로 구성되었다.
1층은 공동 공간으로 거실과 주방이 연결된 구조로 거실 큰창에는 외부차양장치를 설치하는 대신 구조물 차양을 설치하여 일사량을 조절할 수 있게 하였고, 2층은 부부침실과 자녀방의 개인공간을 두었다. 또한 부부침실에서 발코니로 나갈수 있어 여러 용도로 활용할 수 있게 하였다.
창문은 좁고 긴 형태로 배치하였고 2층 창호는 바닥에서 높지 않게 설치하여 앉아서도 외부를 조망 할 수 있게 하였다.
지붕 상부에 다락형태가 아닌 지붕이 낮고 벽으로 통하는 다락을 구성하여 자녀의 놀이방으로 하였다.

이 프로젝트는 보통 목구조 주택에서 꺼리는 2층 발코니와 필로티 구조를 혼용하여 설계하였는데, 이는 일반 목조건축에서 하기 어려운 구조로 에너지 성능 3리터의 준패시브하우스에서 구현했다는 것에 의미를 둘 수 있다.
또한 패시브하우스는 에너지 성능이 최대로 배려된 박스형의 단순한 디자인을 해야한다는 전제를 떠나서
박스형이 아닌 필로티구조의 자유로운 형태의 주택도 가능하다는 것을 보여준다.
지붕에는 태양광 3kWp를 설치하여 에너지 효율을 높였다.

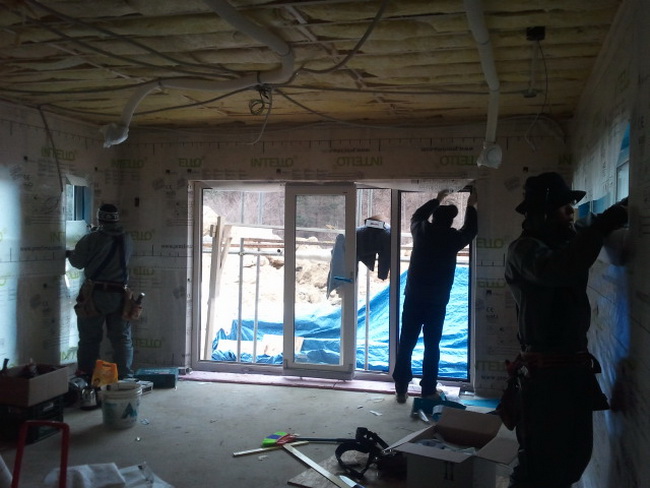

위의 사진은 내부의 기밀층을 형성하는 작업 모습이다

기밀층 설치 직후 기밀성 테스트를 실시하여 n50에서 0.33회라는 믿기힘든 좋은 결과를 얻었다.
이는 목구조에서 달성하기 어려운 결과로서 준공 후 실시되는 A type의 기밀성테스트에서도 좋은 결과를 예상하였지만 실제 준공 후의 기밀테스트 결과는 n50에서 0.8회에 가깝게 나왔다

원인을 분석한 결과

첫째 이 후 후속공정에서 타공정의 작업자들의 기밀층에 대한 이해 부족과 기밀층 보호를 위한 관리감독  및 보양에 미처 생각지 못한 부분이 있었기때문이며

두번째는 제한된 공사비로 인하여 내벽에 설비층을 따로 두지 않았기에 건물 구조상 거의 모든 전기,통신관련 선로가 기밀층을 관통해서 설치 되었기 때문이다. 그 후 며칠에 걸쳐 누기예상부위를 모두 재시공하는 많은 노력을 기울인 결과 0.2회를 줄여 최종적으로 0.6회를 달성하였다.

이는 기밀층설치와 관리, 보수시기에 대한 많은 교훈을 어렵게 얻을 수 있었던 사례였다.
