설계/시공관련 질문

징크 용마루벤트 시공 디테일좀 알고싶습니다.

1 도로시오빠 4 385 04.14 20:39

.다음주중에 신축예정이 건축주입니다.



사는곳이 제주도 바닷가쪽이라. 용마루벤트쪽으로 다량의 빗물과 바람이 섞여 들어칠듯하여 걱정이

이만저만이 아닙니다.



지붕구조.

내부. 합지벽지+석고2P+가변형투습방습지+서까레 2x10(단열재)+지붕용 투습방수지+

         +세로상2x4+osb+방수시트+알루징크.

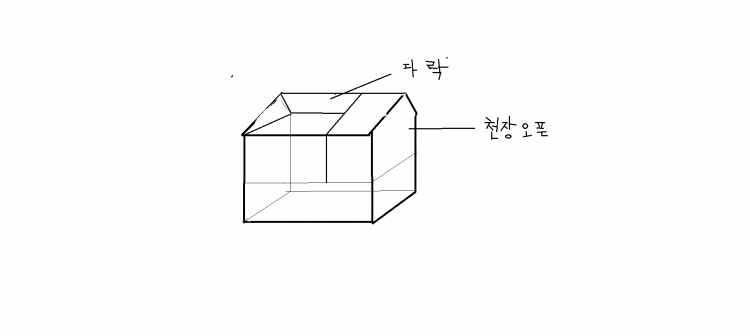

 2층 안방 오픈이며. 다락있습니다.94ad56619636f2f28726157089e9b9f3_1523705366_6947.png

 2층 안방 천장 오픈부로 제외한 나머지 박공지붕 밑이 전부 다락입니다...

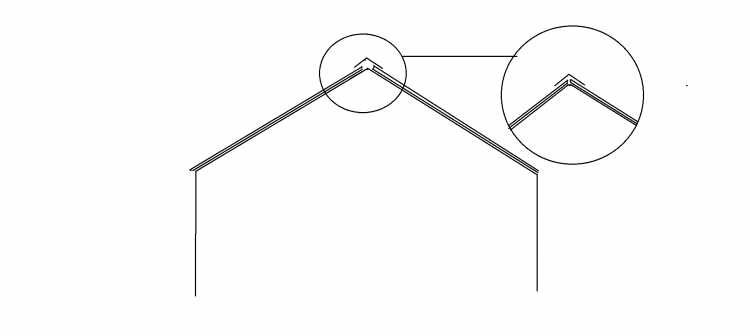

외통기지붕에 용마루에 가까운쪽의 징크를 접어도 강한바람에 비가 섞여

지속된다면 누수 하자에 버틸 수 가 있을지요.



 용마루 시공에 비바람에 되도록 안전한 시공 디테일이 있는지요?

오늘도 앞집 기와가 바람에 날아다니네요.ㅡ.,ㅡ



Comments

M 관리자 04.15 13:16
안녕하세요..

비가 옆으로 오는 제주도라고 해서 용마루 상세가 달라질 것은 없습니다.
현재 다행히 외부통기지붕 형식을 택하고 있기에 이미 문제에 대한 해결책은 찾으신 거여요..
다만, 이 경우 알루징크와 그 하부의 방수시트 사이에 멤브레인이 들어가는 것이 옳아 보입니다.
그리고, 외부통기지붕의 통기층으로 들어간 빗물이 처마쪽으로 배출될 수 있도록 계획을 잘 수립하시구요. 저희 표준주택 지붕 시공사진을 보시면 어떤 의미인지 아실 수 있으실 꺼여요.

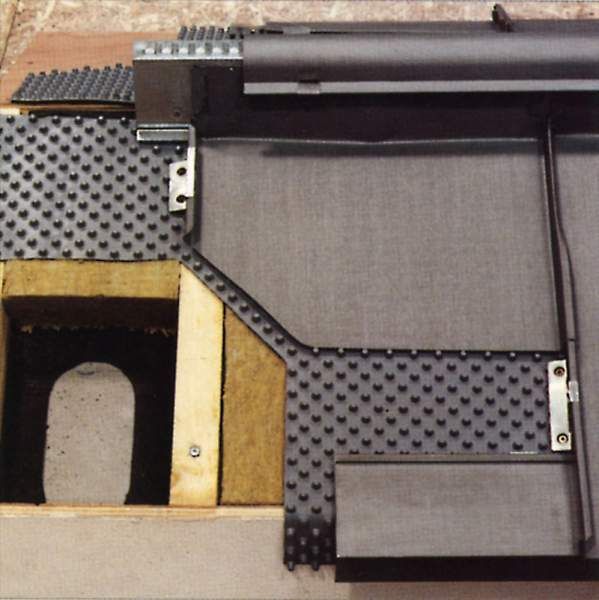

멤브레인은 아래 사진과 같이 돌기모양의 시트가 있고,
(출처:http://www.tectonica-online.com/products/430/zinc_roofs_membrane_polyethylene_high-density_vmzinc/)
M 관리자 04.15 13:19
아래와 같이 쑤세미처럼 생긴 것이 있습니다.
(출처:http://www.tectonica-online.com/products/2282/zinc_roofs_mat_separator_vapozinc_dimensional_air/)

지붕용 투습방수지와 이 쑤세미가 아예 결합된 제품도 있습니다만, 가격은 꽤 비쌀 듯 싶습니다.
지금 지붕용 투습방수지를 공급하는 회사에도 동일 용도의 제품이 있을 것 입니다.
1 도로시오빠 04.15 17:23
감사합니다.주말에도 이리 정리해주셔서.
표준주택 사례집등등을  봐도 지붕 시공관련은 보지못하여
열람이가능하다면 방법좀  부탁드립니다.

또한가지  태양광설비  배관은 어느쪽으로  빼놔두시는지
지향하는 방법이  있으신지  결례를  무릎쓰고 염치불구하게 한자더  적습니다.
즐거운주말 미세먼지  조심하시어 건강  챙기시구요.^^
M 관리자 04.15 17:44
아래 링크의 사진과 같이 지붕 통기층이 처마끝단까지 이어지도록 하시면 됩니다.
http://www.phiko.kr/bbs/board.php?bo_table=z11_03&wr_id=467

태양광설비배관은 용마루쪽으로 연결됩니다.
