에너지/열교해석관련 질문

Energy Plus 추가 질문입니다 (2)

1 임요셉 7 420 08.14 19:03
앞서 친절한 답변 정말 감사합니다.

앞선 질문에서는 바닥난방에 대해서 질문드렸었습니다.
선생님께서 HVAC System으로 바닥 난방으로의 열원 연결은 어떻게 했는지에 대해서 물어보셨었는데요.

Design Builder로 모델링 하고 그대로 Energy Plus 상에서 바닥난방으로 시뮬레이트를 하게 되었더니 가스 에너지 사용량에서는 실제 값과 차이가 나게 되었습니다. Ideal Loads Air System 값으로 사용하고, 바닥난방에 대해 구체적으로 값을 설정하지 않아서 라고 판단됩니다.

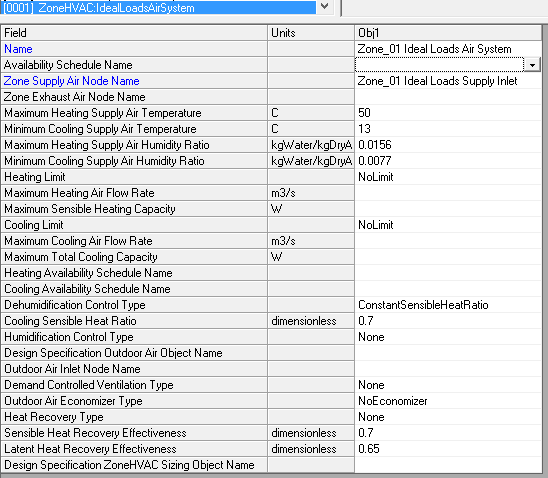

질문입니다) 첨부한 이미지처럼 바닥난방에 열원 연결 등의 설정을 하지 않고 Ideal Loads Air System 값으로 계산하게 되었는데요. 바닥 난방을 어떤식으로 설정하는지를 잘 모르겠어서 어떤식으로 설정하는 지 알고싶습니다. 우리나라의 바닥난방처럼 값을 설정해주려면 어떻게 설정을 해야 하나요?

Comments

M 관리자 08.14 23:29
입력란을 보니.. HVAC 시스템은 말그대로 "공조"인데요.. 이 것을 바닥난방하고 연결시킨 것 부터가 잘못되었습니다.
바닥난방은 보일러와 연결시켜야 합니다. 실제로 그렇듯이요..
1 임요셉 08.16 10:26
답변 정말 감사합니다. 공부하는데 큰 도움이 되었습니다.
HVAC System이 바닥난방과 연결되는게 잘못된지 몰랐네요.

그렇다면 바닥난방을 보일러와 연결시키는 방법은 어떤식으로 진행하는 지 알 수 있을까요?
M 관리자 08.16 13:29
디자인빌더를 사용하신 다면.. 보일러 (증기보일러) 모듈이 있을 것입니다.
디자인빌더는 유료프로그램이므로, 판매처에 문의를 하시는 것이 가장 빠르지 않을까 합니다.
대응이 제대로 되고 있는지는 모르겠으나....
1 임요셉 08.16 16:57
답변해주셔서 감사합니다.

디자인빌더상에서 이용하는 것 이외에, 드리고 싶은 질문사항은 에너지플러스상에서 우리나라의 바닥난방(온돌)같은 난방장치를 어떻게 구현하는지에 대해서 궁금합니다.

에너지플러스상에서 우리나라의 바닥난방(온돌)같은 난방장치는 어떻게 구현하나요?
M 관리자 08.16 17:15
구글에서 radiant floor heating energyplus 라고 검색하시면 많은 자료를 보실 수 있으실 겁니다.
바닥이나, 라지에이터나 그 원리는 같습니다.
다만 레이어 구성에 따른 타임렉만 고려해 주면 됩니다.
1 김주찬 08.17 06:46
자세한건 파일을 보면 좋겠지만 지금 하시는 ZoneHVAC:IdealLoadsAirSystem 방법은 HVAC 전체를 모델링 하지 않고 대략적인 시뮬레이션하는 경우에 사용됩니다.
그리고 ZoneHVAC:IdealLoadsAirSystem 방법은 Zone Forced Air Units에 속해 있기 때문에
원하시는 바닥난방을 구현하시려면 Radiative / Convective Units의
ZoneHVAC:LowTemperatureRadiant:VariableFlow 를 사용해주세요~

Openstudio를 이용하시면 더 쉽게 모델링 하실 수 있습니다.
M 관리자 08.17 23:12
김주찬님 감사합니다.~~
