에너지/열교해석관련 질문

알루미늄 복합패널에서 패널 사이 줄눈에 코킹을 시공하면 단열이 되는건가요? 새는건가요?

1 예원파파 12 911 02.07 18:37
알루미늄 복합패널 사이 코킹에는 단열성이 있는지 아니면 단열효과가 없는지 여쭈어 봅니다.

Comments

M 관리자 02.07 18:41
없습니다.
M 관리자 02.07 19:43
다만, (극히 무의미한 차이이긴 하지만) 각파이프와의 체결을 위한 피스머리가 직접 노출되지 않음으로 인한 성능차이가 있긴 합니다.
제 답이 너무 짧아서 노파심에 추가하였습니다.
G joonim850 02.13 11:14
네 고맙습니다. 그러면 패널 사이에 코킹 후면에 우레탄 충진을 하게되면 단열 성능을 확보할 수가 있는지요?
M 관리자 02.13 20:17
그게 별 의미가 없습니다.
고정클립을 따라 마감재로 열손실이 생기기 때문입니다.
3 이명래 02.13 22:23
패널 줄눈을 통한 열교를 걱정하시는 것 같아 한 말씀 드립니다.

거기는 어차피 백업을 넣고 실링을 함으로써 부재 거동을 흡수하게 하고 또한 외부수의 유입을 차단시켜야 할 것입니다. 여기서 실링의 목적은 이와 같습니다.

최선의 방법은 각관과 접하는 클립의 한 면을 열전도율이 낮은 재료(고무 또는 플라스틱 등)를 덧대면 열교를 차단 또는 최소화할 수는 있을 것으로 보여 집니다. 관리자님 말씀과 같은 부위를 통한 열전달에 대한 말씀입니다.

그리고 한 말씀만 더한다면...
실란트와 코킹에 대한 용어 정의입니다.

거동(movement)이 있는 부위에는 탄성재질을 적용함으로써 부재 거동 시 발생되는 변위를 흡수할 수 있게 처리하는데 이를 "실란트"라고 하고, 탄성이 없는 재질이 사용 가능한 곳 즉, 거동이 없는 부위에 적용이 가능한 것을 "코킹"이라고 하며 이를 통틀어서 "실링"이라고 합니다.

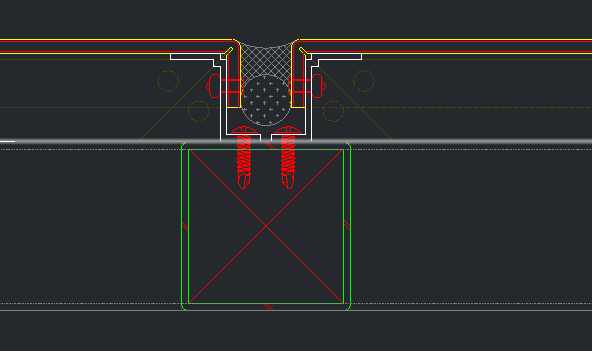

일반적으로 그냥 "코킹"이라는 말을 많이 사용하는데, 질문자께서 질문하신 의도와는 다르지만 위 그림과 같은 패널은 거동에 따른 부재 변위가 발생하기 때문에 탄성이 없는 코킹(단순 틈을 매꾸는 비탄성재)재가 라닌 실란트에 의한 실링되어야 할 것입니다.

참고하시기 바랍니다.
4 홍도영 02.14 00:05
하지 않는게 여러 면에서 훨 좋습니다. 단열은 다른데에서 하는 것이구요. 물론 열반사 단열재와의 조합은 적극적으로 피해야 합니다.
G joonim850 02.14 11:15
이명래님 상세한 답변 감사합니다. 도움 많이 되었습니다.
홍도영님 고맙습니다. 추가 질문드리네요. 궁금한건 그럼 단열은 어느쪽에서 해야하는지요? 열반사 단열재와의 조합을 피해야 하는 이유는 무엇인지요?
G joonim850 02.14 11:17
관리자님, 그럼 줄눈사이 우레탄 충진을 하고 고정클립에 단열 기능을 넣게 된다면 건물 외피의 단열기능을 살릴 수 있을런지요?  답변 기다리겠습니다.
M 관리자 02.14 13:52
열반사단열재가 어디에 들어가나요?
1 예원파파 02.19 09:05
복합패널 뒤쪽에 그라스울 단열재를 넣을려고 합니다.
M 관리자 02.19 09:22
각파이프 사이에 단열재를 채운다면.. 아래와 같은 구성으로 가야 합니다.
이 것보다 더 최선은 수직 각파이프 대신에 티푸스열교차단프레임을 사용하는 것일테구요.
이 구성은 외부에 실라트코킹없이 가스켓 또는 좀 더 확장해서 오픈조인트도 가능한 구성입니다.
1 예원파파 02.19 18:57
티푸스열교차단 프레임은 정말 잘 만드신것 같아요. 관리자님 항상 성심성의껏 답변해주셔서 고마워요. ^^
