에너지/열교해석관련 질문

에너지절약계획서 외피

G 외피 2 78 06.24 14:28

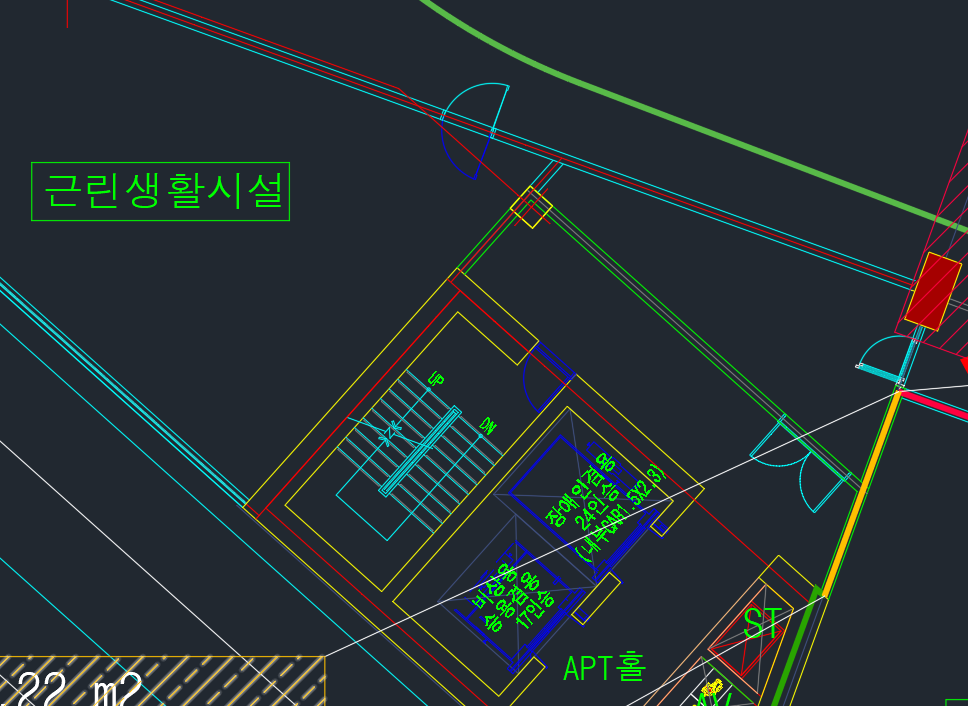

근린생활시설 외벽을 하려고하는데 코어부분 외벽이 두꺼워서 그러는데 두께가 차이날시 어떻게 외벽을 따야하나요? 외벽중심선을 연장해놨긴했는데 어떻게 그어야 하는지 난감해서요^^;;

Comments

M 관리자 06.24 17:51
두께 차이가 나면서... 그리고 외단열로써 구조체 중심선이 면적선으로 완화를 받는 것이 아니라면...
무조건 외벽면의 중심선 기준입니다.
그러므로 두께가 변한다면, 그 외벽체의 중심선도 가다가 두께가 변하는 지점에서 같이 꺽여야 하고, 평균 열관류율이나 성능내역서 상의 외벽체의 종류도 다르게 분리를 하셔야 해요.

다만, 콘크리트 두께가 변하는 것처럼 열관류율이 극히 영향이 없는 두께가 변할 경우, 대표값 하나로 통일해도 괜찮습니다.
G 외피 06.25 10:00
감사합니다.
