에너지/열교해석관련 질문

바닥난방을 하는 바닥의 단열재 설치 기준에 대하여 질문드립니다.

1 RAUM 6 117 09.16 15:14
1. 수고가 많으십니다.

2. 건축물의 에너지절약설계기준 6조3호. 바닥난방에서 단열재의 설치
가. 바닥난방 부위에 설치되는 단열재는 바닥난방의 열이 슬래브 하부 및 측벽으로 손실되는 것을 막을 수 있도록 온수배관(전기난방인 경우는 발열선) 하부와 슬래브 사이에 설치하고, 온수배관(전기난방인 경우는 발열선) 하부와 슬래브 사이에 설치되는 구성 재료의 열저항의 합계는 층간 바닥인 경우에는 해당 바닥에 요구되는 총열관류저항(별표1에서 제시되는 열관류율의 역수)의 60% 이상, 최하층 바닥인 경우에는 70%(단, 중부1지역은 60%, 중부2지역은 65%) 이상이 되어야 한다. 다만, 바닥난방을 하는 욕실 및 현관부위와 슬래브의 축열을 직접 이용하는 심야전기이용 온돌 등(한국전력의 심야전력이용기기 승인을 받은 것에 한한다)의 경우에는 단열재의 위치가 그러하지 않을 수 있다.
와 관련하여 질문을 드립니다.

3.  최하층에 있는 거실의 바닥 / 외기에 직접 면하는 경우 / 바닥난방인 경우 / 중부2지역의 열관류율은 0.170이하입니다.
1층이 필로티주차장이어서 외기에 직접 면하는 경우이고 2층바닥 슬라브 상부에는 0.170 열관류율값의 65%인 3.824이상의 열관류저항값이 나와야 하는 것으로 알고있습니다.
또한, 바닥난방인 층간바닥의경우 0.810 열관류율값의 60%인 0.741이상의 열관류저항값이 나와야 하는 것으로 알고있습니다.
바닥난방을 하는 바닥의 단열재 설치 기준은 바닥난방 공간의 난방효율을 높이고 사용 난방열이 하부로 손실되는 것을 막기 위한 조치로서 온수배관 하부에 대한 요구 단열성능 기준이라는 것은 알고 있습니다.

4. 여기에서 말하는 층간바닥이란 하부가 난방공간으로 되어있는 공간을 말하는 것으로 알고있습니다.
하부의 공간이 난방공간이라는 것은 단순한 사용용도로서 난방공간(거실)을 말하는 것인지요?
아니면, 그 하부가 비난방공간 또는 외기라 할지라도 그 부위에 접한부분의 단열조치를 어느정도까지 보강하면 층간바닥으로 인정받을수 있는 것인지요?

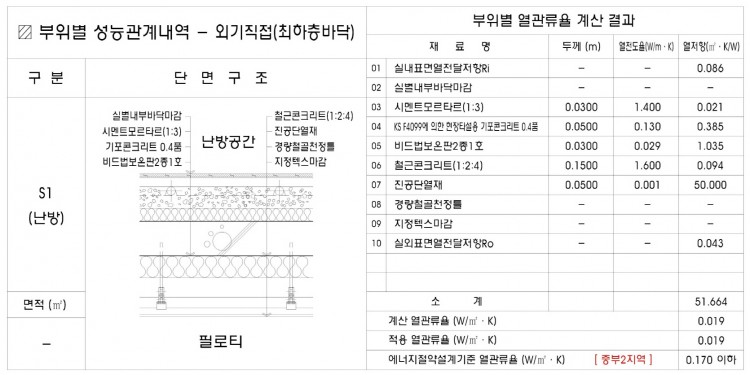

첨부와같이 예를들어 2층바닥슬라브 하단에 진공단열재(열관류율 0.001) 50T를 시공할 경우 열관류율값이 0.019가 나와 열괄류율 기준인 0.170보다 확연히 좋은 단열조치가 가능합니다.

5. 이러한 단열조치를 함으로 최하층 바닥난방이지만 층간바닥과같이 30T 비드법보온 단열재를 슬라브상부에 설치시 기준에 적합한지요?
또는 이러한 단열조치를 함으로 기준열관류율의 몇%이상의 총열관류저항 확보시에 층간바닥과 같은 단열재 설치기준의 적용이 가능한지요?
질문을 드리오니 답변 부탁드리겠습니다.
긴 글 읽어주셔서 감사합니다.

Comments

M 관리자 09.16 17:45
1. 난방공간이라 함은 "거실"입니다.
2. 에절 중에서 가장 빨리 개선이 되어야할 조항 중 하나인데요.
이와 같은 피로티 부분에서는 바닥에 30mm 를 까시어요. 이 것이 비록 에절규정에는 어긋나는 것이나, 너무나 불합리한 규정이라 그렇습니다. 실제로 에절검토에서 지적된 바도 없었구요.

이 것이 가능한 논리는..
과거처럼 단열재 두께가 얇을 때는 외피로의 손실량이 커서, 난방열을 조금이라도 더 실내측으로 보낼 목적으로 생긴 규정이나, 현재의 단열법규는 충분히 강화가 된 상태인지라, 외벽의 외단열이 충분히 건전하게 설계/시공이 된다면 외피로의 손실이 거의 없기에, 난방열이 어디 갈데가 없게 되기 때문입니다.

하지만 만약 그렇게 할지라도 올려 주신 도면처럼은 안됩니다. 특히 진공단열재는요...
천장 속에 달대가 달려야 하는데... 진공단열재를 뚫을 수 없으므로, 결국 시공이 불가능한 방식이거든요.
필로티 하부에 판형 암면단열재를 사용하시는 것이 좋습니다. 한 겹으로는 안되므로, 여러겹을 화스너로 고정하시어요.
1 RAUM 09.17 11:17
답변 감사합니다.
한가지 더 여쭤보겠습니다.
에너지절약설계기준 최하층바닥의 기준이
과거처럼 단열재 두께가 얇을 때 생긴 규정이나, 현재의 단열법규는 최하층 슬라브하부에 설치하는 단열재가 충분히 강화가 된 상태라 불합리한 규정을 뒷받침할수 있는 학술자료등이 있을까요?
부탁드리겠습니다.
M 관리자 09.17 11:37
raum 님.. 학술자료는 없습니다.

메산님.. 죄송합니다만 비밀글의 답변이 어렵습니다.
G 메산 09.17 11:47
안녕하세요 관리자님, 궁금한사항 질문드리겠습니다.

1. 에절규정이 에너지절약규정을 말씀하시는 거 맞나요?
2. 규정대로면 바닥에 (30mm+'추가 단열' 을 하여 열관류율값의 65%이상을 확보)하여야 하지만
  관리자님 말씀대로 외벽의 외단열이 충분히 건전하게 설계/시공 된다는 전제하에
  바닥에 30mm의 단열만으로도 에너지절약 허가 또한 가능한건가요?
3. 만약에 가능하다면 슬라브하부에는 보편적으로 쓰이는 단열재로 단열을 해도 되나요?
  아니면 이런한 경우에는 정해진 단열재가 있는 것인가요?

ps. 항상 읽기만 하다가 질문을 처음 드려보는 것이라 이렇게 댓글을 달아도 되는지
  혹, 민폐인 사항이 있는지 궁금합니다. (예를들어 비밀글 등등..)
M 관리자 09.17 12:29
메산님 안녕하세요.

1. 네 그렇습니다.
2. 그렇게 일반화 할 수는 없습니다. 예를 들어 기초 등의 경우 규정에 적합해야 합니다.
다만 다른 모든 것은 규정대로 했는데, 일부 피로티 구간이 있어서, 그 구간을 슬라브 다운하면서 까지, 슬라브 상부 단열을 두껍게 하는 것이 불합리하고, 물리적으로 외단열이 충분히 건전하면 그 열손실이라는 것이 (이 규정이 생긴 과거만큼) 무시해도 될 정도이기에, 합리적인 판단을 할 수 있다는 뜻이었습니다.
물론 위에 질문에도 있지만, 여기에 대한 것은 논문이나 기타 학술자료가 있는 것도 아닙니다. 그저 협회의 추론입니다.
그리고 공동주택의 경우는 이러한 편법(?)이 통하지 않습니다. 아시다시피 주택법의 적용으로 인해 거쳐야 하는 과정이 다르니까요.

3. 슬라브 하부가 필로티라면, 화재확산방지규정에 적합한 단열재야 합니다. 하지만, 위에 언급된 것 처럼 진공단열재 같은 것은 안됩니다.

--------------
질문은 언제나 환영이며, 어떠한 질문도 민폐가 되지 않고, 될리도 없으며, 되고 싶지도 않습니다.
비밀글만 아니면 어떠한 질문도 주시어요.
1 RAUM 09.17 18:07
관리자님 답변 감사합니다.
