에너지/열교해석관련 질문

therm 관련 계산 시 오류 문제입니다.

G 이용자 3 46 11.25 09:59
관리자님 고생많으십니다!! 제가 사용하고있는 버전은 7.7 입니다. 창호 프레임을 모델링 중이며 바운더리컨디션은 다 잡았고 계산을 실행하려는데 자꾸 실패합니다.. 원인을 알 수 있을까요???

Comments

M 관리자 11.25 22:09
안녕하세요..
파일이 있어야 알 수 있을 것 같습니다.
M 관리자 11.26 12:15

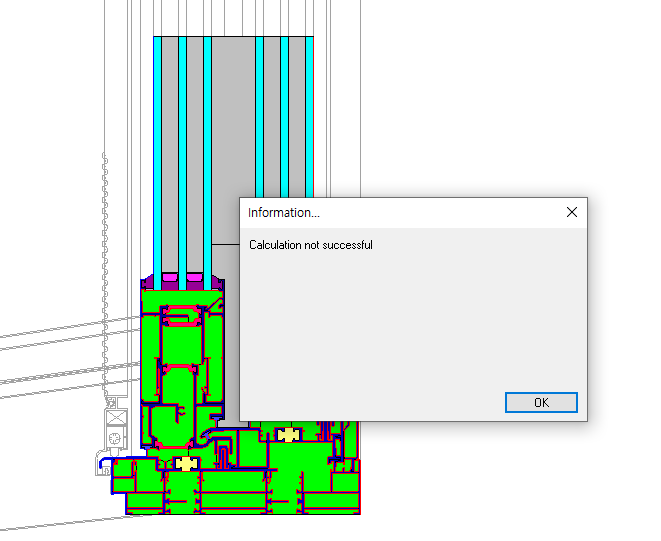

일단 오류는 아래 그림의 붉은 원 부분에서 생겼는데...
오류의 원인은 해당 부분 뿐만 아니라 전체적으로, 너무 노점이 복잡하게 입력된 탓입니다.
Therm 으로 넘기기 전에, 캐드에서 지금 보다는 많이 단순화를 시키셔야 합니다.
그렇다고 해서 결과값의 차이는 소숫점 3자리 이하에서의 변화 밖에 없거든요.
G 이용자 11.26 13:02
아 넵 관리자님 답변 감사합니다. 단순화 시켜서 실행시켜보겠습니다!!
