therm 해석결과 질문입니다.
psdoor
1
476
2022.01.12 13:36

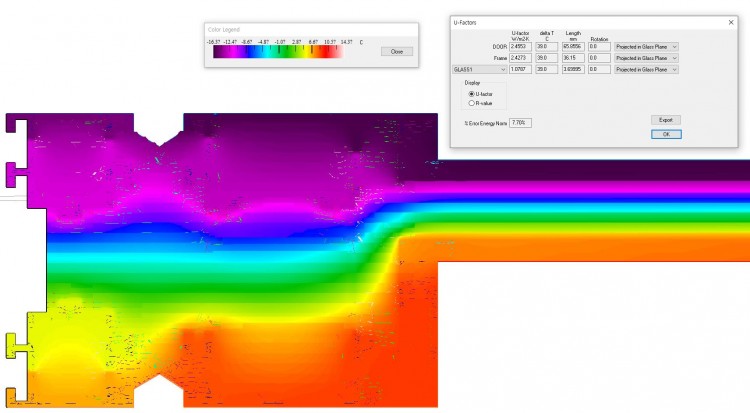

좌축에 주황색 부분에 프레임
중앙에 붉은색 부분이 도어 입니다.
결과를 보면 프레임부분과 도어부분의 표면온도가 약 4도 정도 차이나는데
열관류값은 2.42, 2.45 정도로 같은 값이 나왔습니다.
이게 도어부분의 면적이 넓어 유출된 에너지량이 많아 그런건지
아니면 다른 이유가 있는건지 궁금합니다.
길이값을 projected in glass plane 으로 하는게 맞다고 알고 있는데
혹시 이 부분이 잘못입력된건지 궁금합니다.
중앙에 붉은색 부분이 도어 입니다.
결과를 보면 프레임부분과 도어부분의 표면온도가 약 4도 정도 차이나는데
열관류값은 2.42, 2.45 정도로 같은 값이 나왔습니다.
이게 도어부분의 면적이 넓어 유출된 에너지량이 많아 그런건지
아니면 다른 이유가 있는건지 궁금합니다.
길이값을 projected in glass plane 으로 하는게 맞다고 알고 있는데
혹시 이 부분이 잘못입력된건지 궁금합니다.
길이값은 projected in glass plane 으로 하는 것이 맞습니다.
다만 열류량의 방향을 보셔야 하는데요. 이런 모델링은.. 좌측이 외부, 우측이 내부로 하는 것이 디폴트입니다.
즉 지금 모델링에서 시계방향으로 90도를 돌리셔서 입력하는 것이 좋습니다. 큰 차이는 아니지만... 원칙이 그렇습니다.
