나홀로 역전지붕 마감하였습니다.

1 데이브코즈 23 1,534 2022.05.02 11:53

난번 이어서 시공후기 올려드립니다.



이제 마감자재를 지붕위로 올리는 일입니다.



저는 페데스탈로 마감을 계획하였습니다. 총 60박스가 넘는 20mm 포셀린타일입니다.

마음의 준비가 필요합니다.

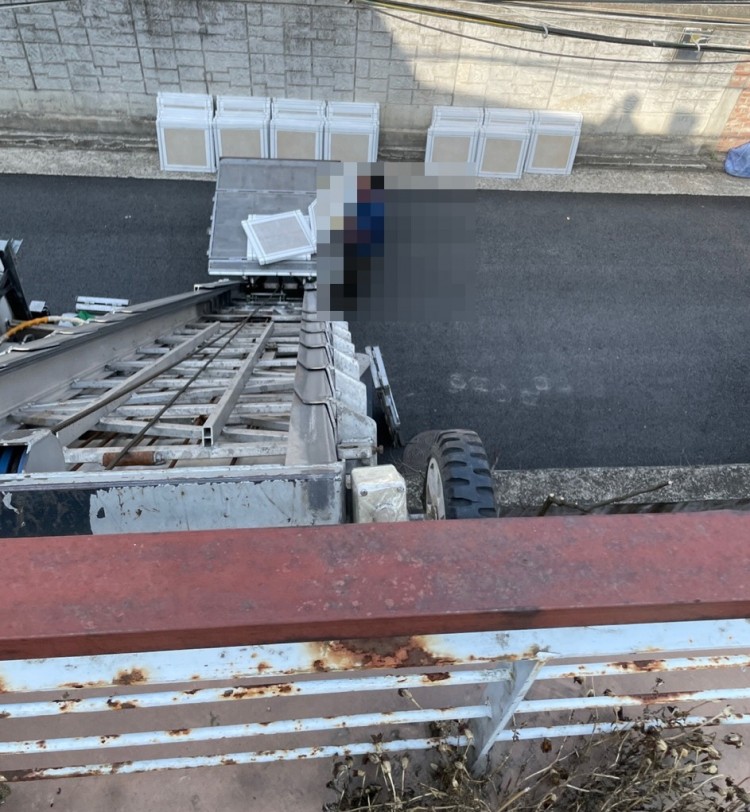

사다리차를 이용하였습니다.

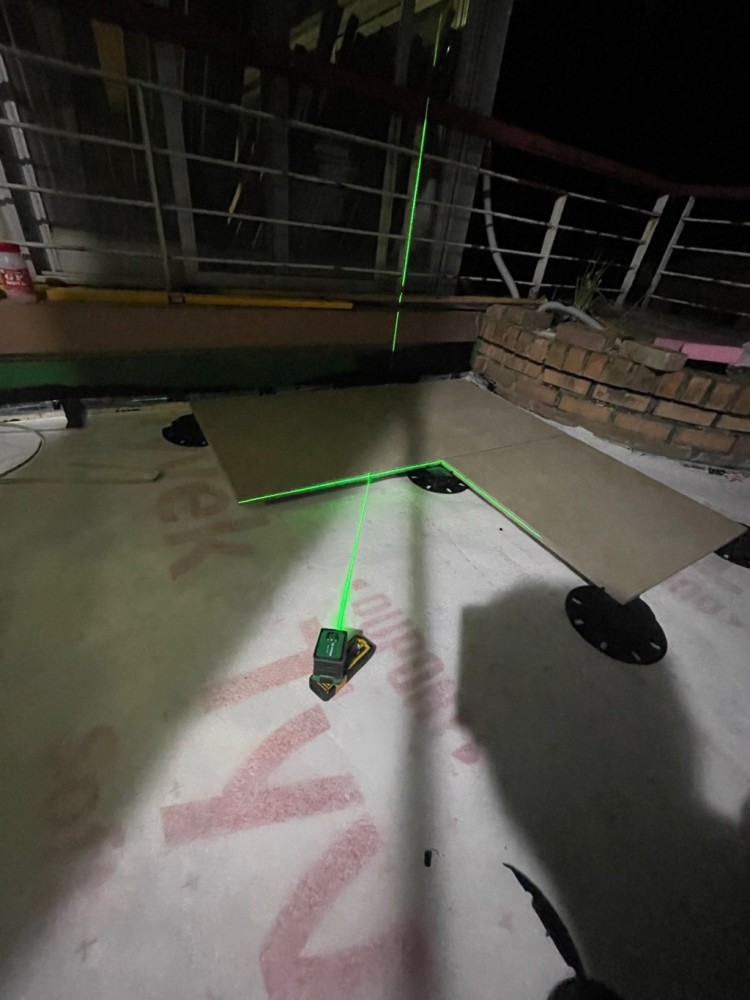

3만원짜리 레이져 레벨기 성능이 밤에만 불빛을 볼 수 있어서, 퇴근후에 짬짬이 작업하였습니다.

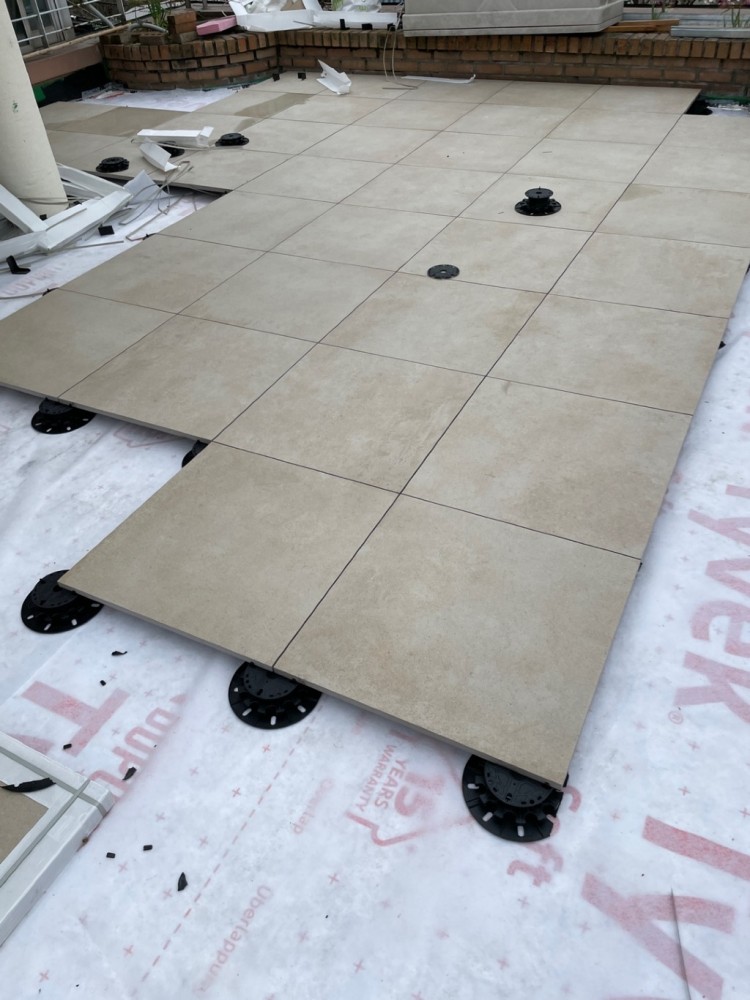

초반 가로세로 나가는 부분만 좀 성의있게 하면 타일간 간격이 페데스탈로 정렬이 되기 때문에 나머지는 수평계만 가지고도 잘 해낼 수 있습니다.








 온장을 올리는 작업은 속도가 아주 빠릅니다. 지금 사진에 보이는 만큼은 혼자서 하루안에 충분히 해낼 수 있는 양입니다.








다만 재단하는 부분에서는 시간이 아주 많이 걸립니다. 20mm 포셀린 타일인지라 콘크리트 날로 잘라도 하염없습니다.








 가장 어려운 작업이 쇄석올리기입니다.

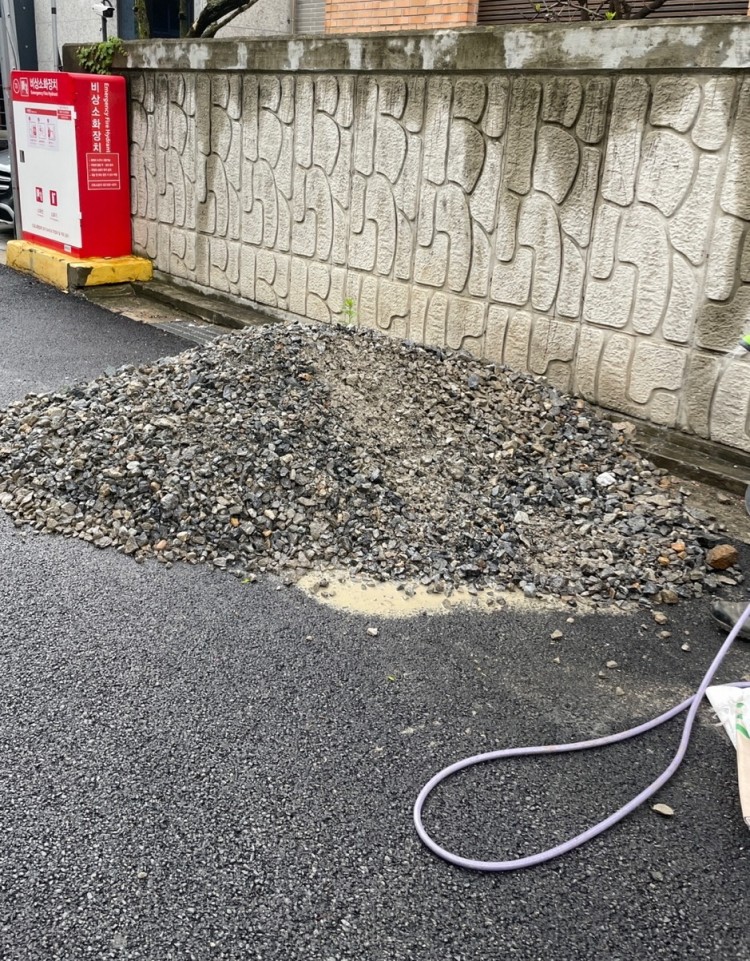

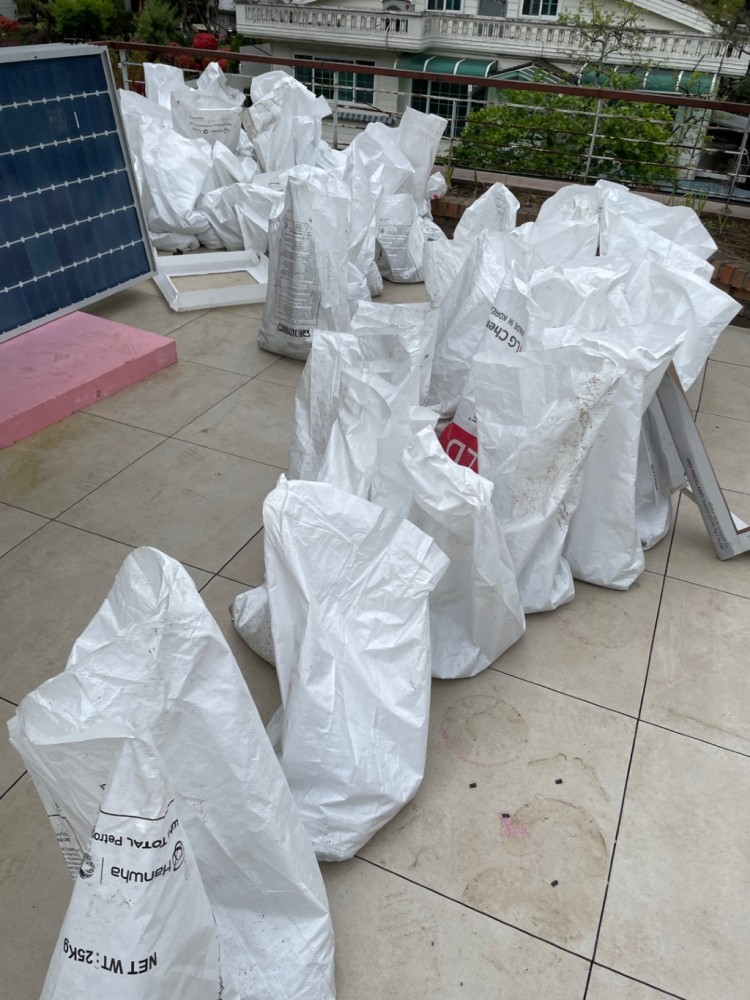

1루베를 주문해서 전부 자루에 옮겨담는일이 보통일이 아닙니다. 가능하면 크레인으로 바로 올리는게 좋습니다. 저희는 전신주 때문에 포기.














1루베 올렸다가 절반은 다시 내리는 참사...

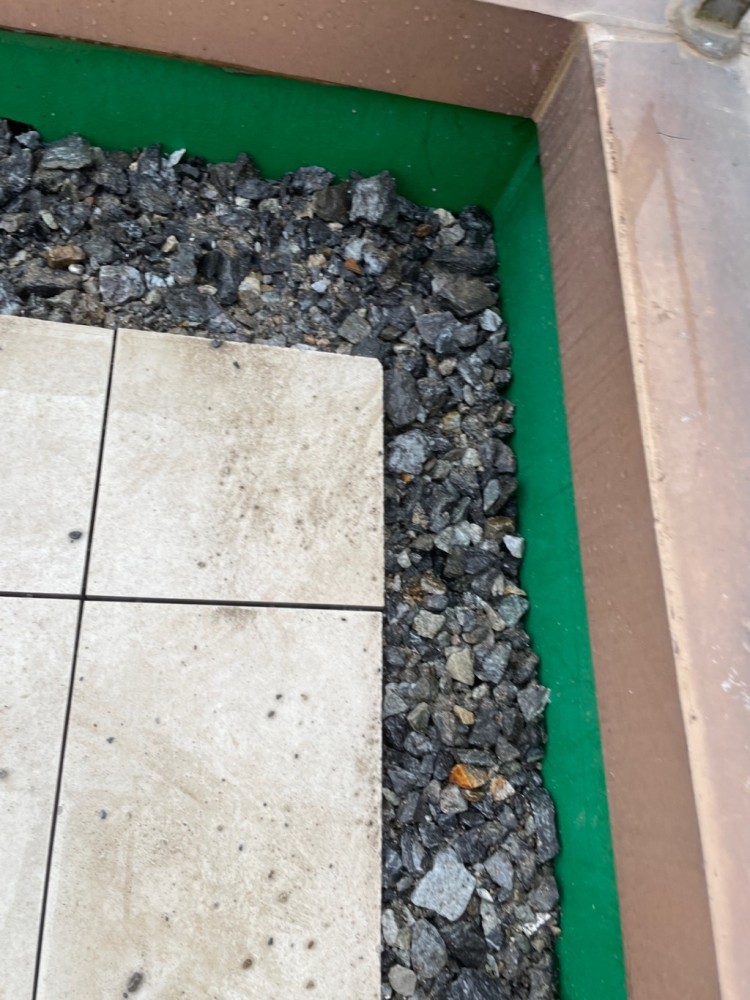

타일로 덮지 않도록 계획한 가장자리 부분들은 쇄석을 채웠습니다.

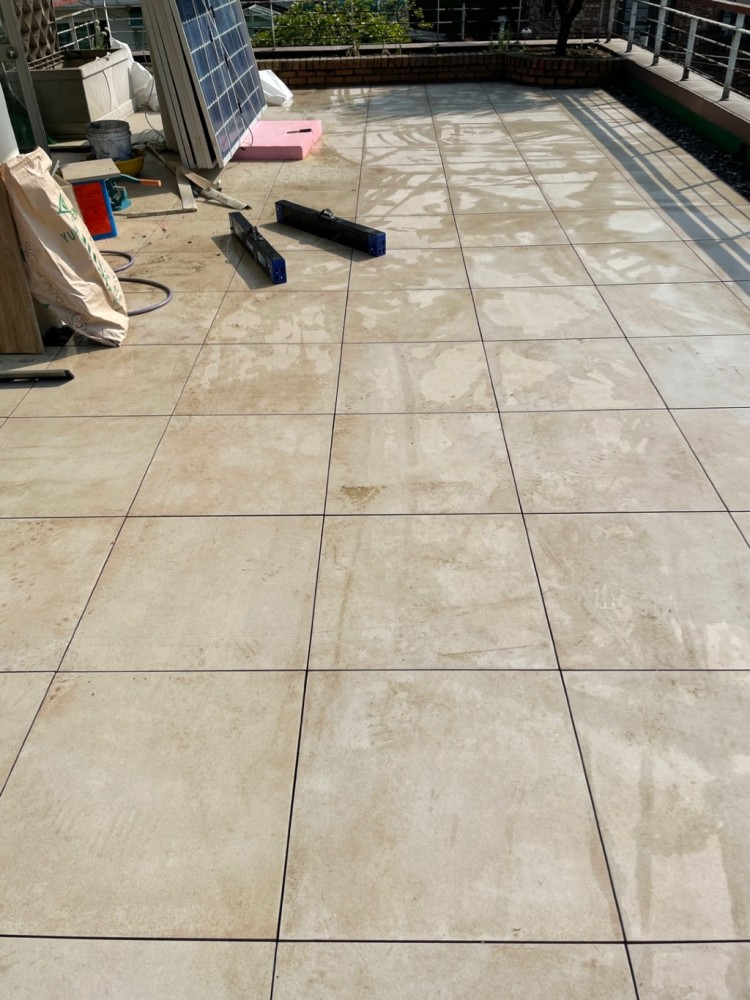

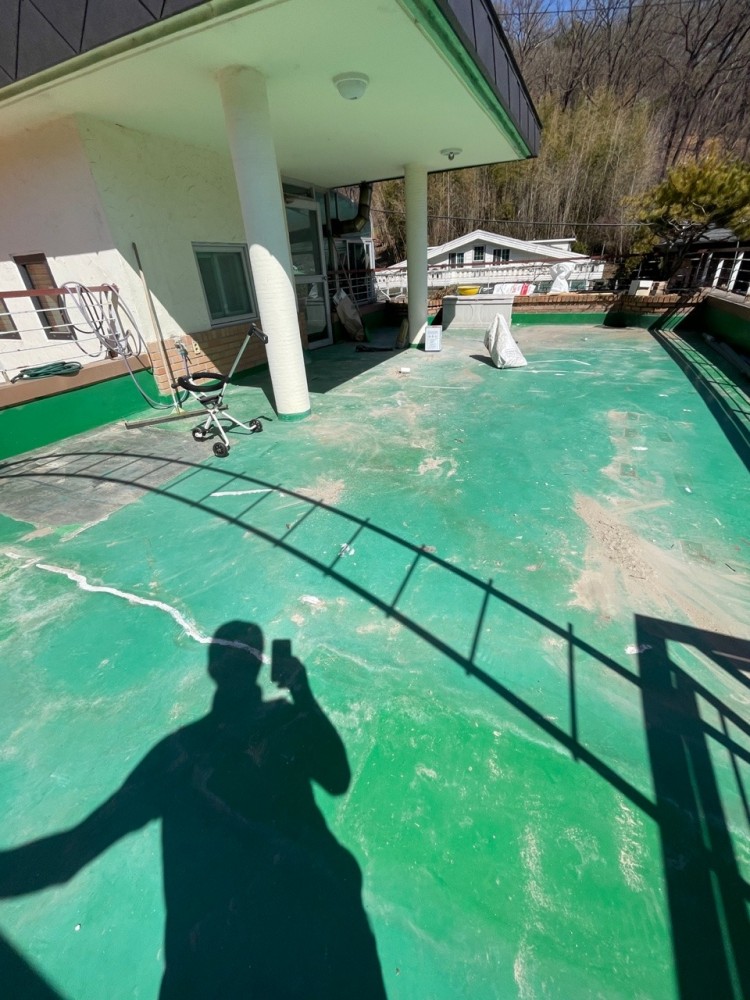

시공전 후 입니다.

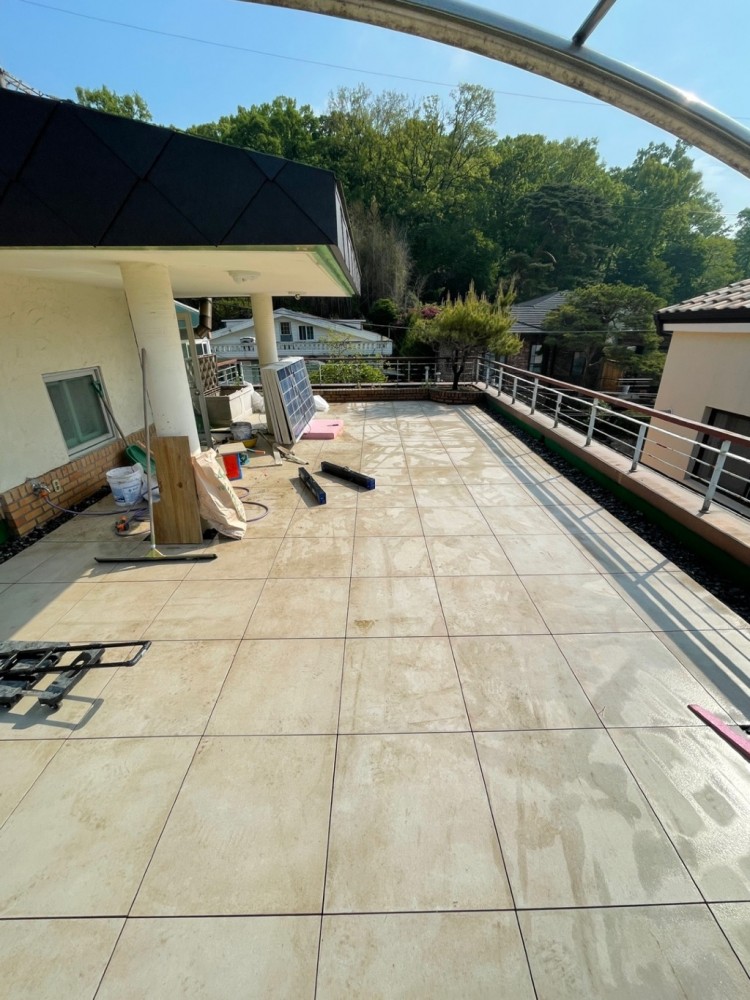

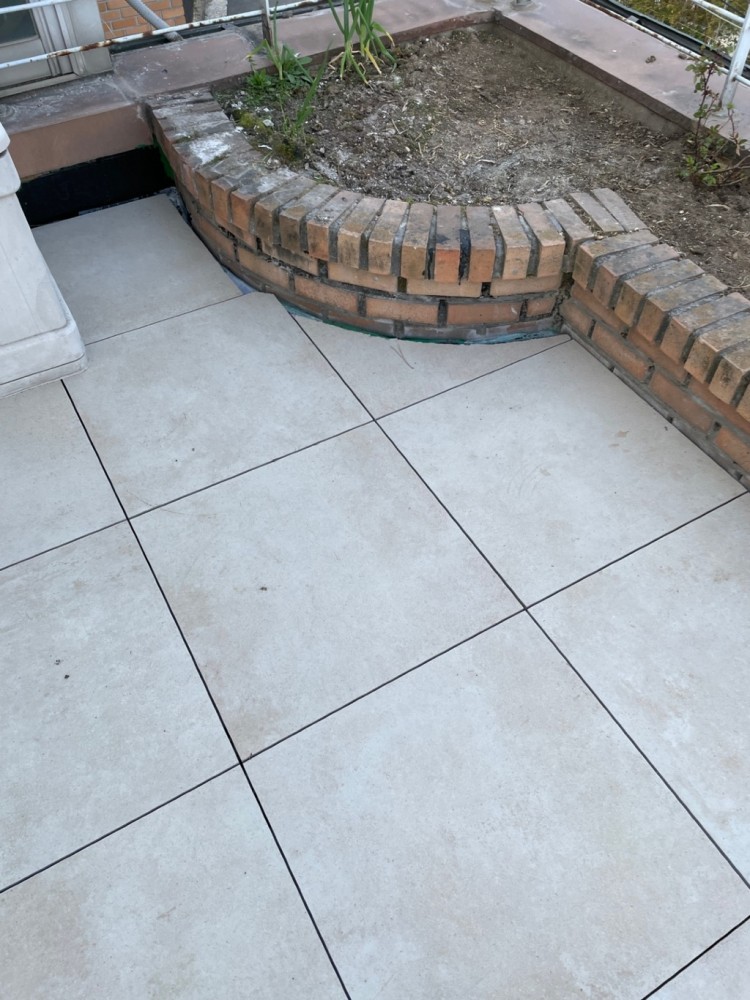

초록색 우레탄 지붕에서 스페인느낌나는 럭셔리 지붕이 되었습니다.

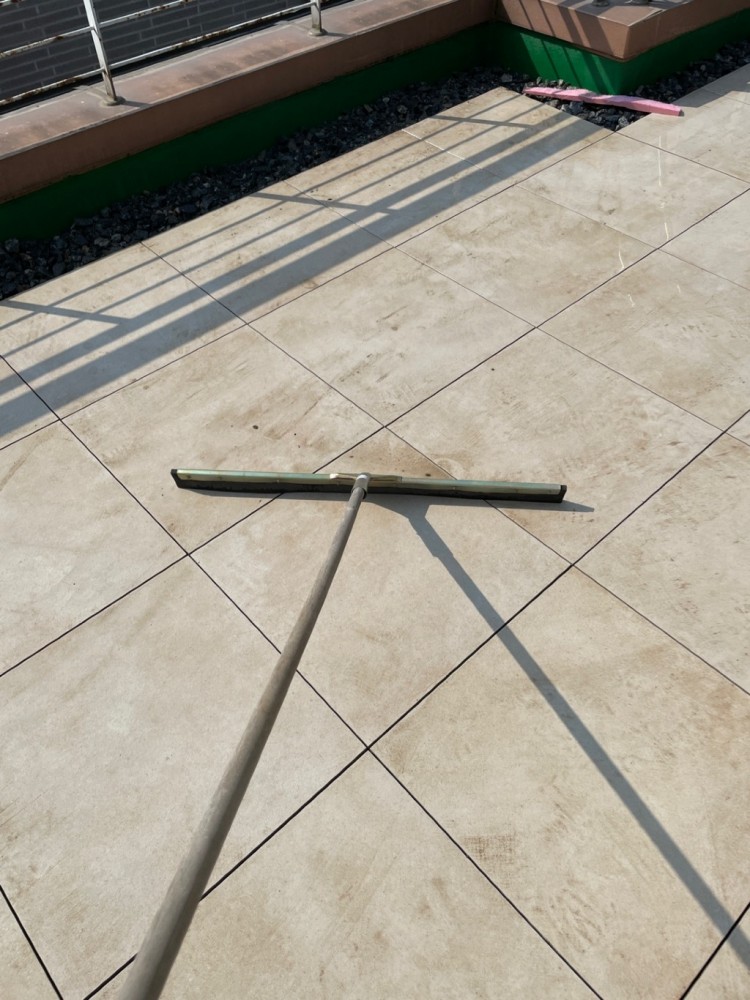

물한번 뿌리고 밀대로 밀어주면 관리 끝입니다. 아예 비온다음날 해버리면 아주 꿀맛입니다.







번외 . 페데스탈을 이번에 처음 해보고 꽤 괜찮고 셀프로 할만한 시공이라고 생각이 들어서 다른곳도 한번 해봤습니다.

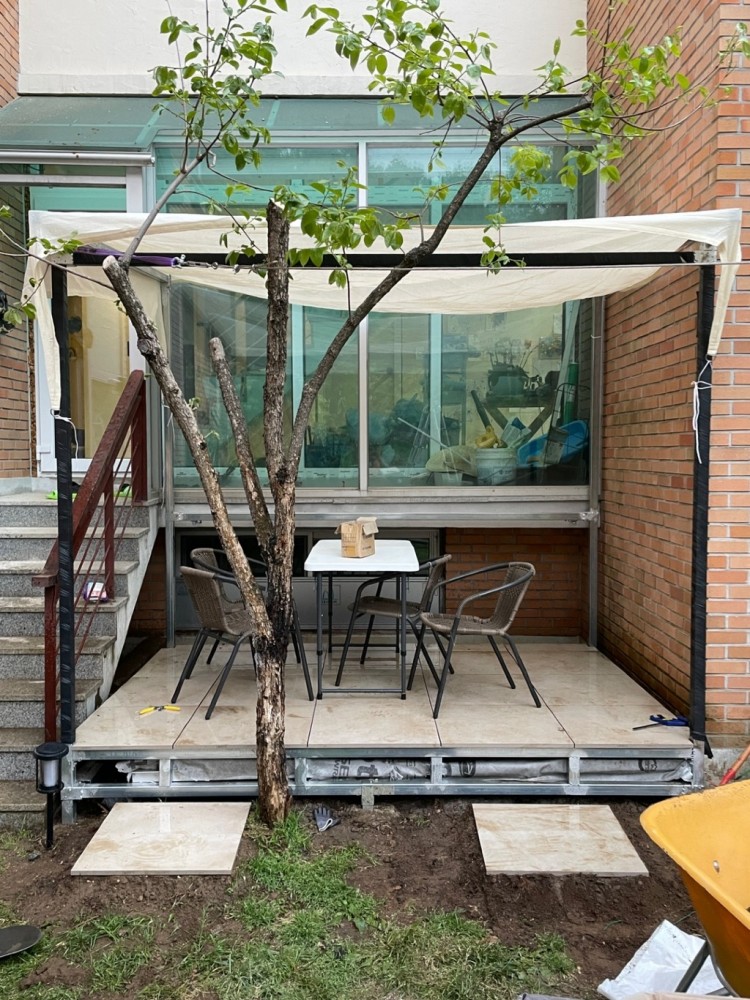

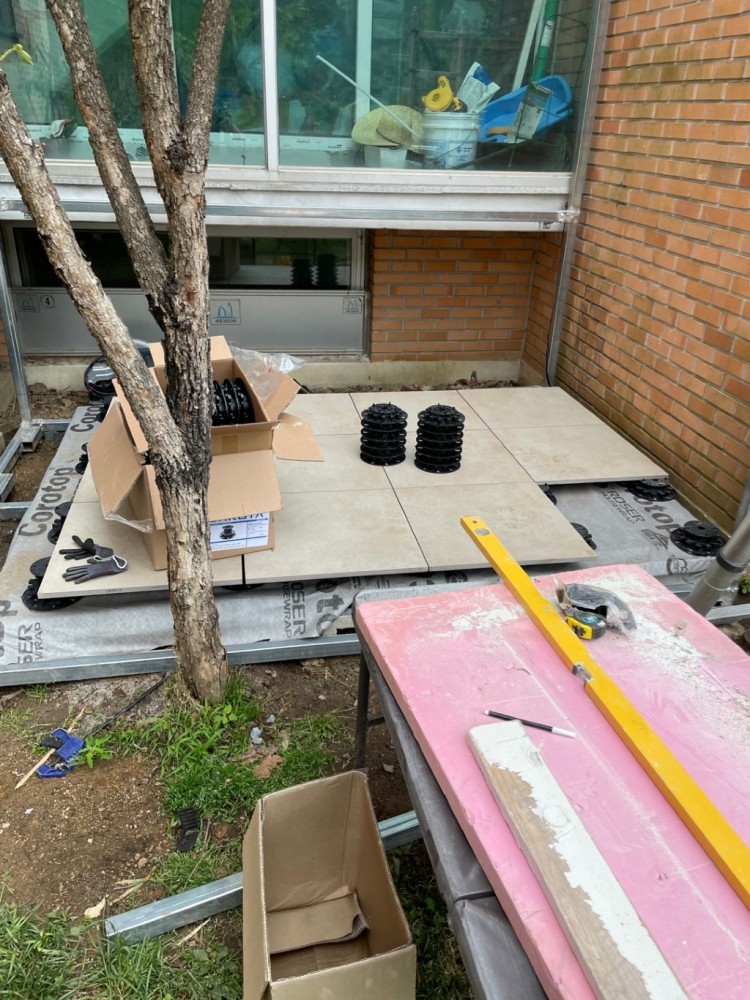

아내가 요청한 마당데크입니다. 원래는 방부목 계획했는데 페데스탈해보고 가격이나 성능이나 더 좋은것 같아서 변경했습니다.






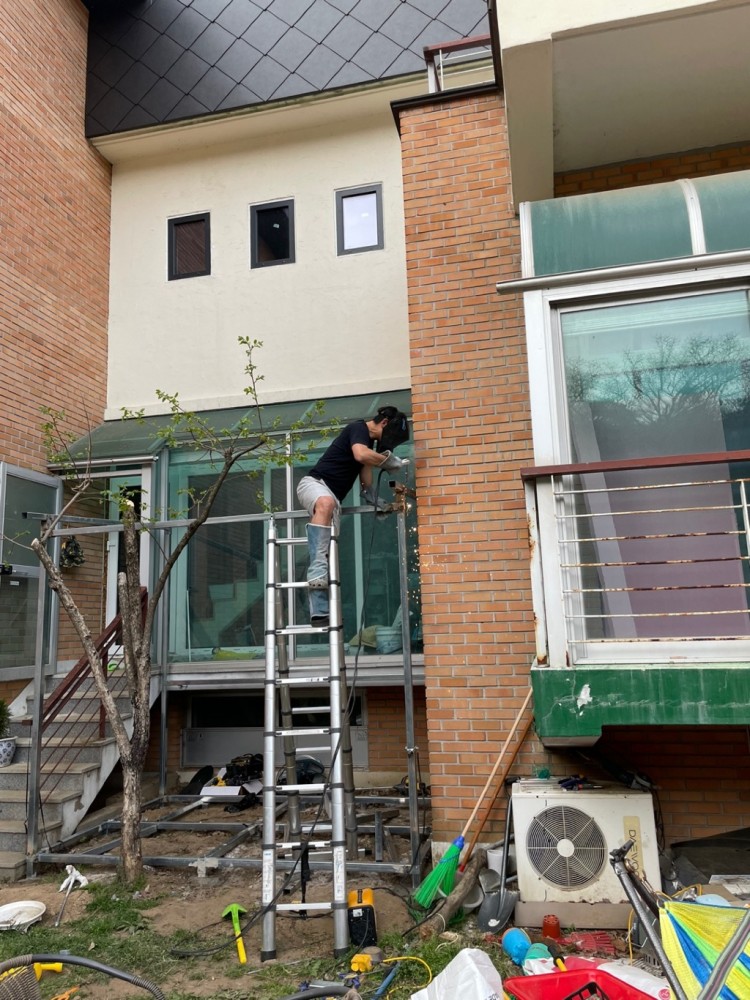

평일에는 직장다니고, 휴일에는 용접합니다.

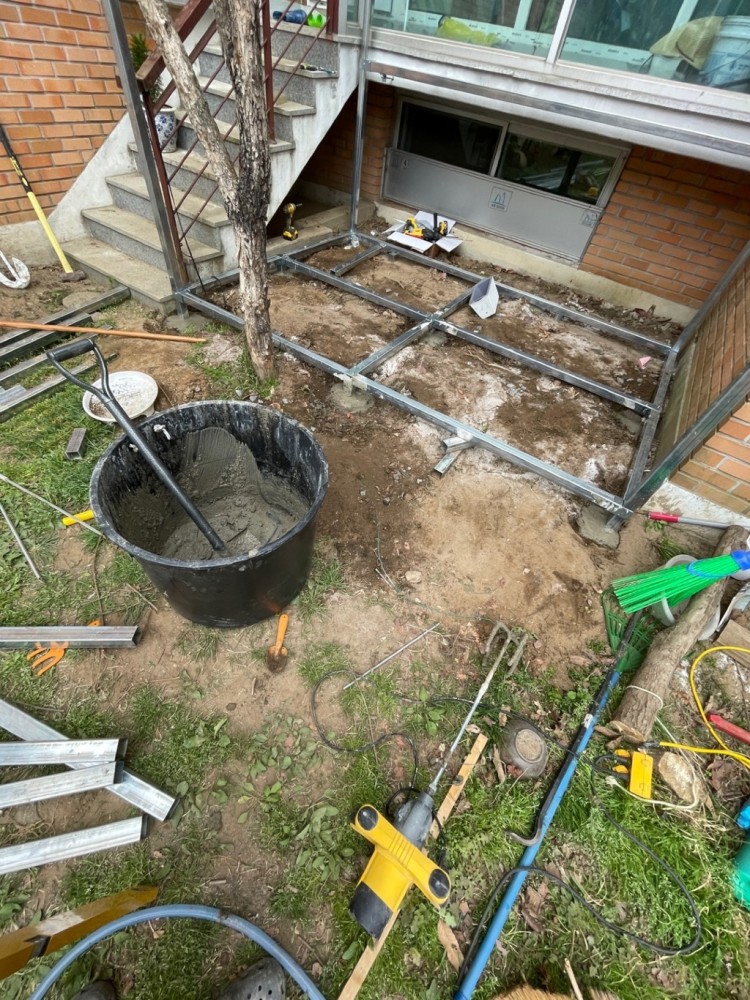

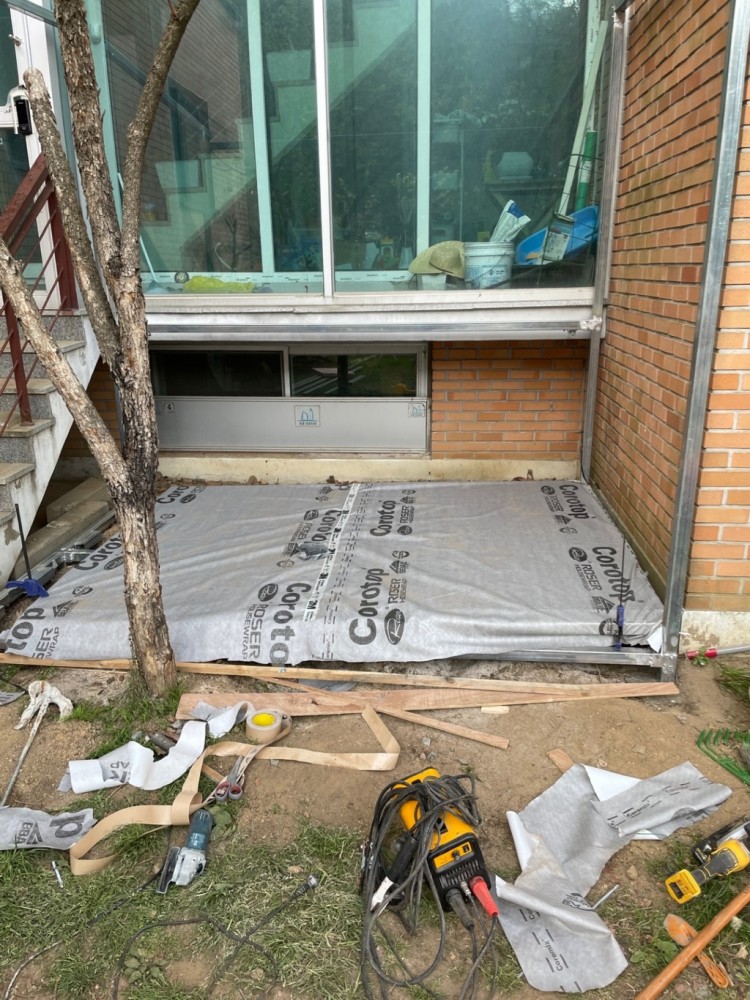

프레임바닥은  100:2 정도의 구배를 줘서 합판을 올리고, 투습지를 씌웠습니다.

페데스탈은 틈사이로 물이 흘러내려가기 때문입니다.










이정도 면적이면 한나절이면 됩니다.

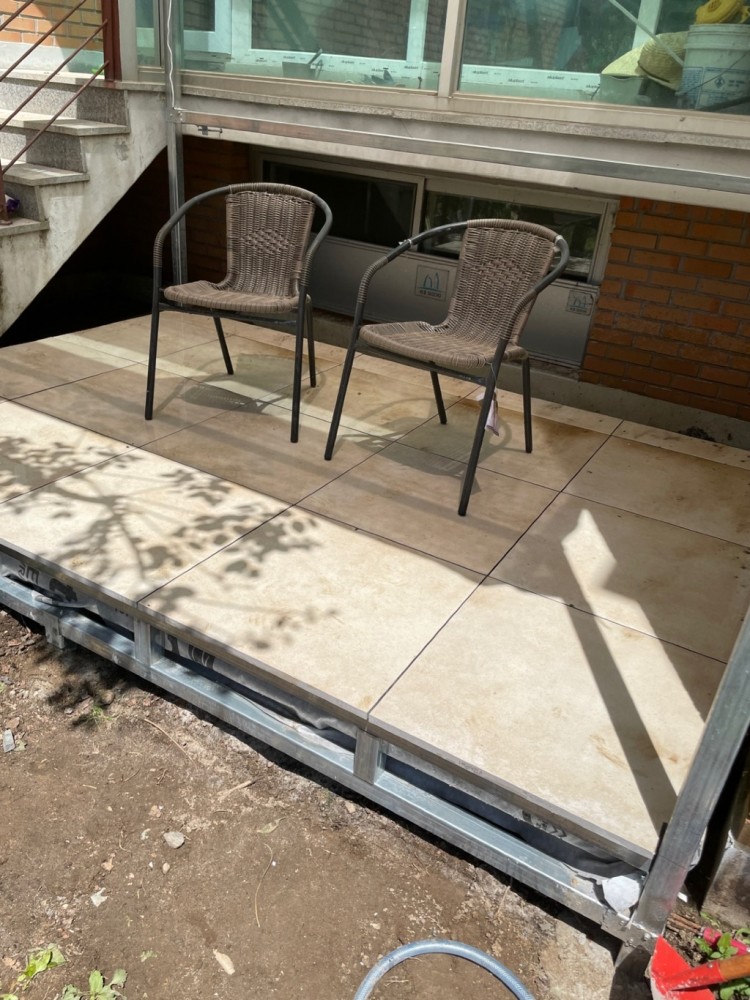

데크 잠정 완성. 마구리(?) 부분 마감하고 조명같은것만 곁들이면 아주 좋을 것 같습니다.

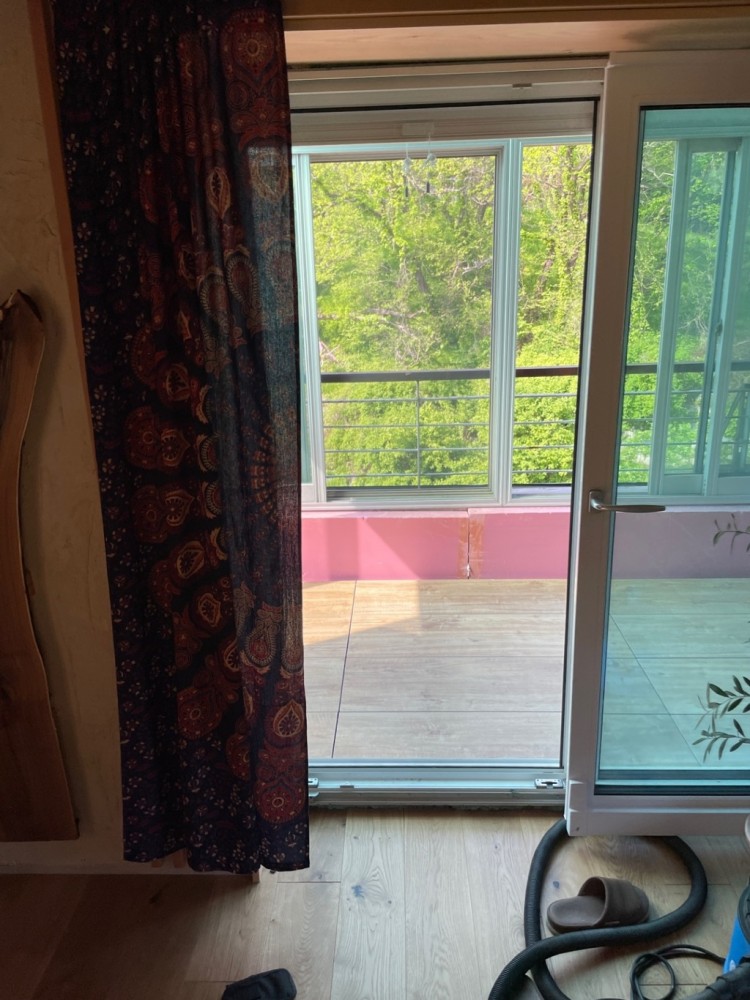

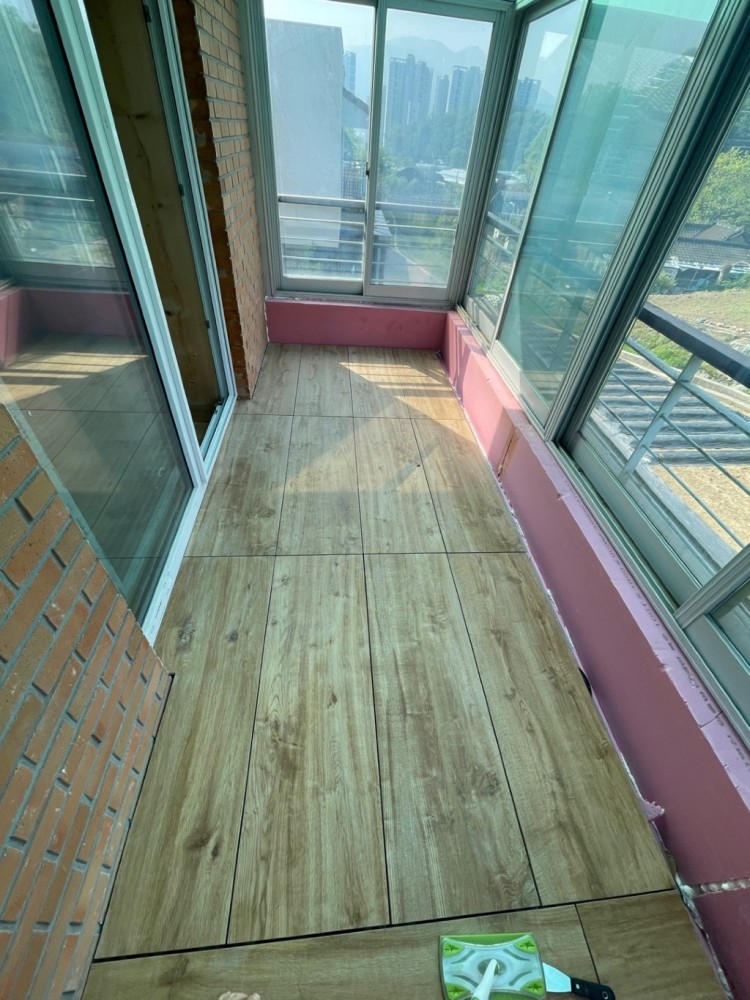

실내도 해보았습니다.

실내는 맨발바닥이기 때문에 좀더 신경을 썼습니다.

페데스탈중에 셀프레벨링 기능이 있는걸 사용했습니다.

바닥이 둥글게 각도조절이 돼서 경사면에서도 타일사이에 단차가 생기지 않습니다.

바닥에 아이소핑크 특호를 깔고 위로 페데스탈을 올렸습니다. 약간의 쿠션감이 생기는데 이부분 아내가 더 좋아하네요.








실내쪽의 원목마루와도 조화가 잘 됩니다.

겨울철에 볕이 들면 저 무거운 타일에 태양열이 축열됐다가 저녁까지 발바닥이 뜨뜻해질것 같은 상상이 듭니다. 사용해보고 알려드릴게요.

 이곳은 아내의 명상실입니다.










 이상 한국 패시브건축협회로부터 정보를 알게된 역전지붕 시공에 관한 후기입니다.



이 평지붕은 과거에 누수도 있었고, 겨울철에는 아래층 수직벽모양대로 눈이 녹는 전형적인 국내 지붕입니다. 얼마나 좋아질지는 가히 사용해보지 않아도 알것 같습니다.





노하우 하나 남긴다면, 구배가 있는 바닥에서 야외용은 너무 수평에 집착하지 않는게 더 좋습니다.

흡수율이 없는 포셀린타일이라, 비가 내리고 나면 위에 물이 하염없이 고여있습니다. 때문에 페데스탈로 셀프레벨링이 그다지 중요치는 않습니다. (가격차이가 좀 있습니다)

다만 실내는 모서리부분 발 조심하시려면 셀프레벨링 기능이 있는게 최소한입니다. \



제가 사용한 페데스탈은 타일이 헤베당 약 4만원(부가세 포함) 이고 페데스탈과 함께 하면 5~6만원 사이인것 같습니다. 다만 이건 중국산 타일기준이고, 이태리제품으로 넘어가면 타일값이 두배이상 상승합니다.



p.s. 혹시 제글로 도움이 되신 분들중에 태양광 상계처리 하는 노하우를 전수해주실 분 계신가요?



태양광을 셀프로 시공하려고 패널은 사두었는데 전기쪽에서 대책이 없는상황이거든요...













Comments

M 관리자 2022.05.02 12:27
대..대단하세요..^^
자세한 글 감사합니다.
이 글을 보시는 분들을 위해서 첨언을 하자면... 타일을 가급적 자르지 않고 온장으로 사용하는 것이 더 낫습니다. 즉, 모든 테두리를 사진처럼 쇄석으로 채울 계획으로 접근을 하시면 작업시간을 많이 줄일 수 있습니다.

----------
태양광 상계처리를 어떤 것을 알고 싶으세요?
자주 들어 오시는 내집마렵다님이 자세히 알려 주실 것 같은 예감입니다.
1 데이브코즈 2022.05.02 12:43
답글 감사드립니다.

태양광 3키로를 계획중인데 지금 막 공부를 시작해서 설치 개요까지는 개념이 잡힌것 같습니다만, 설치 이후 한전측이랑 연결하는 과정이나 방법에 대해서는 아는바가 전혀 없습니다. 면허있는 업체를 껴야 한다는 이야기도 있구 해서요...제가 하려고 하는 부분은 패널을 지붕에 걸고, 패널을 직렬로 연결하고 그 전선을 계량기 근처의 인버터까지 끌어다 놓는 것 까지 이거든요.
14 허수할범 2022.05.02 12:47
혼자 시공하신다기에 우려가 많았습니다만 기우였네요.
질문 하나 있습니다. 쇄석을 채울 때 타일 밑으로 밀려 들어가는 것을 어떤 방법으로 처리했는지요?
3 내집마렵다 2022.05.02 12:52
작업 대단하십니다... 와이퍼 밀대로 청소 가능한것이 제일 큰 장점인것 같아 좋으네요. 허리 무사하시길 바라요...


상계처리를 고민하시기에 몇가지 궁금한 점이 있습니다.
1. 구입하신 패널의 발전용량의 합계는 몇kW인가요?
2. 평소의 수전전력량(사용량)과 부하패턴-낮부하, 밤부하, 상시부하-를 대략적으로 설명 부탁드립니다

10kW 기준으로 상계거래제도를 활용하는 방법이 다르고, 만약 합계발전용량이 소내부하 패턴에 비해 같거나 적다면 상계거래를 위한 위탁공사비용을 아낄 수 있어서요.
회로 구성에 관한 위 사항을 알려주시면 제가 아는 선에서 정보공유 하겠습니다..

덧붙여.. 태양광패널의 취부 등 건축구조와 관련된 부분은 무지한지라 데이브코즈님 시공하시는 기회에 저도 한수 배우고 싶습니다 ㅎ
1 데이브코즈 2022.05.02 12:55
허수할범 - 원래는 드라이비트 망으로 페데스탈 발밑에 껴서 감아보려고 계획은 했었습니다. 최소한의 가격으로 최대한의 효과를 보려고 했던거죠... 타일 양중 이후에 생각이 바뀌었습니다. 몸이 제몸이 아닌지라,,,그냥 채웠습니다. 그냥 막 흘러들어가지는 않습니다. 구할 수 있는 쇄석중에 가장 알이 굵은걸로 구했습니다. 시간이 지나면 흘러내려갈수도 있을거라 생각해서 한 10마대는 보관하려고 마음먹었습니다.
1 데이브코즈 2022.05.02 12:59
내집마렵다 - 1. 3KW 입니다. 480w (양면 단결정) 6장으로 현재 구매해두었습니다.
                  2. 사실 여기 회원분들처럼 전문적으로 뭘 알거나 고려하고 하는편은 아닙니다. 그냥 전기세가 매달 10만원 넘게 나오는 정도입니다.
지붕이 돌출이음(더블락) 된 징크 지붕인지라, 돌출이음 브라켓으로 (최대한 많이 넓게) 고정할 생각입니다. 타공은 절대로 고려하고 있지 않습니다.
3 내집마렵다 2022.05.02 12:59
앗 댓글을 다는 사이..

면허있는 업체를 껴야 한다
->계랑기 공사는 면허업체 통해야 합니다. 빼박 셀프시공 불가합니다. 상계거래를 하지 않겠다면 셀프 계통연계가 가능합니다.

제가 하려고 하는 부분은 패널을 지붕에 걸고, 패널을 직렬로 연결하고 그 전선을 계량기 근처의 인버터까지 끌어다 놓는 것 까지 이거든요.
->이렇게 하시면 됩니다. 그러나 이것도 원칙적으로 유자격자가 해야 하는건 마찬가지이기 때문에, 계량기 공사 들어오기 전에 완료하여 사용전점검시 잡음을 막는 것이 좋습니다..
3 내집마렵다 2022.05.02 13:02
그렇군요. 혹시 인버터는 선정하셨나요?
1 데이브코즈 2022.05.02 13:07
내집마렵다 - 금비인버터가 유명한것 같아서 금비인버터 사용계획입니다. 패널 6장 직렬연결하면 기기에 잘 맞을것 같기도 해서요. 궁금한것은, 6장 연결시 300V 가 넘는 전압이 만들어 지는데요. 이부분 염려하지 않아도 되는 것인지 궁금합니다. 셀프로 하게되면 책임져야 할 부분이 많아지니까요...
1 데이브코즈 2022.05.02 13:31
총비용을 다시 한번 계산해 봤습니다.

프라이머 2통 방수재 2통  - 15만원
방수시트 - 25만원
단열재 - 운반비포함 100만원가량
투습방수지 - 15만
쇄석 1루베 - 20만(덤프 운반비포함)
페데스탈 + 타일 - 300만원(운반비포함)
사다리차 - 2회 25만
기밀테이프 총 4롤 - 15만원

시공면적은 총 50~60제곱미터 입니다.

인건비 제외하고 제곱미터당 10만원 가량이 소요된것 같은데요. 시공이 단계가 좀 많기 때문에 인건비까지 포함하면 여타 다른 구조의 지붕재랑 고민이 많이 되실겁니다. 다만 시공단계마다의 난이도는 아주 높지 않기 때문에 셀프시공의 장점이 많은 시공법이다~ 라고 개인적으로 생각했습니다.
3 내집마렵다 2022.05.02 15:35
상계거래를 하시는게 유리한 조건이시라 계량기 교체공사를 하시는 것이 옳을듯 합니다.
계량기 교체 공사는 한전에 문의하시면 해당 지역의 협력사를 소개해 줍니다.

1. 6장 연결시 300V 가 넘는 전압이 만들어 지는데요. 이부분 염려하지 않아도 되는 것인지
-> 금비 S37K 단상용 인버터 기준으로 300V 적합합니다. 개방상태 전압상승 고려하여도 430V 이상 적합합니다.
다만 해당 인버터 기준 MPPT 동작이 최저 180V 부터 시작되므로-해당 패널의 전압특성을 정확히 알 수 없으나 추측컨대- 동일한 패널 1~2장 가량 추가 연결시 특별한 문제 없이 흐린날 발전량 개선 이루어질 것으로 추정됩니다.

2. 전선은 케이블로
-직류 주배선 및 분기배선 [2C, 2.5sq 이상의 CV케이블] 적합할 것으로 생각됩니다. 예산이 허락한다면 [아연제 가요전선관] 내 입선하여 사용하시면 좋을듯 합니다.

3. 케이블 고정은 스테인리스 타이(바인드)로
-ABS제 케이블타이는 자외선에 약하므로 [스테인리스 타이]로 하셔요. 결속시 전용 [바인드툴] 구매 필요.

4. 패널하부 단자함은 수밀형 하이박스, 결선은 단자대상에 터미널링 압착으로
-패널마다 직렬결선하여 인버터로 갈 준비가 된 직류분기는 [수밀형 하이박스]에 [케이블 그랜드(수밀피팅형)]로 관통 입선하여 케이블 단말에 [터미널 압착기]로 [링터미널]을 압착하여 [20A 단자대]상에 인버터에서 온 직류간선 케이블과 겹쳐 체결하시면 됩니다.

5. 피뢰대책
낙뢰시 옥내회로와 가전기구의 집단사망을 막기 위해, 별도의 피뢰설비를 세우는 것이 가장 좋고 그것이불가하다면 적어도 패널 외함을 접지선으로 상호 연결하여 피뢰전용 접지회로를 구성해 지중으로 내려야 할 것으로 생각됩니다.
가정용 태양광설비의 피뢰대책이 전기사용전점검시 점검대상인지 정확히 파악되지 않습니다만, 점검대상이 아니라고 하더라도 피뢰장치 구성하시는게 좋으며, 공사시 접지저항 측정장비가 필요해 전문 업자에게 맡기시는걸 추천드립니다.

6. 시운전
-금비 s37K 매뉴얼 첨부해 올려드립니다. 시운전 지침에 따르시면 어려움 없을듯 합니다.


[ ]표시한 것은 전기자재상에 가서 갯수 맞춰 구매하셔야 할 항목들입니다.

미리 회로도를 작성하여 선마다 고유번호를 매기시고, 계획을 숙지후 차근히 작업 하시고, 계전장갑 착용하시고, 감전주의 하시고, 직류 역방향 연결은 전기사고로 이어질 수 있으니 결선시 주의 하시구요.

혹시 궁금하신점이 있으시다면 댓글 남겨주세요~~ 저도 저희집 신축시 태양광 셀프시공 예정이라.. 생각을 정돈할 기회가 되네요!

<세 번 생각, 두 번 확인, 한 번 조작>
전기 작업시 새겨야 할 격언을 말씀드리며 이만총총...
1 데이브코즈 2022.05.02 17:44
내집마렵다님 감사합니다. 적어주신부분중 궁금한 부분 여쭙습니다.
1. 패널에서 인버터까지 예상거리가 20M 쯤 되는데요. 360V직류전원인데 혹시 2.5로도 충분한가요? 4는 기본으로 생각했고, 6해야하나 고민중이었습니다. 전압이 높아서 가능한 부분인거죠? 어떤 분들은 엄청나게 두꺼운 전선을 사용하시기도 하던데 그건 병렬 연결때문이거나 패널이 많아서 인가요?

4번에서 차단기결선 부분에 대해 아예 문외한 인지라 혹시 도면 같은거 있으시면 알려주시면 정말 감사드리겠습니다. 일단 패널에서 나온 직류선은 인버터에 물리면 될것 같구요. 인버터에서 나온걸 차단기 상부에 결선하고 차단기 하부에 메인 2차측을 연결하는지 등의 기본적인 개념이 없습니다 제가.

5 인버터 설치위치 근처에 옥내와 연결된 콘센트가 하나 있는데 그쪽 접지선을 이용해도 되는 부분인가요? 아니면 땅에 묻는걸 새로 준비해야 하나요? 인버터 근처에 전기자동차용 접지선이 하나 있긴한데 그부분을 같이 사용할수도 있나요?
6 오대석 2022.05.02 18:22
글 너무 잘 봤습니다. 대단하세요 ^^
좋은 사례 감사합니다.
3 내집마렵다 2022.05.02 18:47
1. 패널에서 인버터까지 예상거리가 20M 쯤 되는데요. 360V직류전원인데 혹시 2.5로도 충분한가요? 4는 기본으로 생각했고, 6해야하나 고민중이었습니다. 전압이 높아서 가능한 부분인거죠? 어떤 분들은 엄청나게 두꺼운 전선을 사용하시기도 하던데 그건 병렬 연결때문이거나 패널이 많아서 인가요?

->전력P/전압V=전류I 관계이므로 2880W/360V=8A 입니다. 즉 1.5sq 사용해도 관계없으나 가격차이가 거의 없는 점, 옥외이므로 전선자중이 높은 쪽이 안정성이 높을 것이라는 점 등을 이유로 2.5sq를 추천드렸습니다. 4sq 선정하셔도 가격차이는 70m 한롤 기준으로 3만원 언저리라고 생각됩니다. 허용전류와 관련해 LS전선의 저압제품 카탈로그의 허용전류표를 표시해 첨부해 드립니다.

 굵은것을 선정하는 분들은 말씀하신대로 병렬연결 하여 저전압 대전류이거나, 12V 패널을 이용하여 대전류인 경우라고 생각됩니다. 전력 일정 조건에서 전압과 전류는 반비례 관계이니까 전압이 높은 쪽이 무조건 경제적입니다. 전류의 줄열에 의한 발열 때문에 전선의 허용전류가 규정된 것이니까요.(같은 이유로 손실은 전압의 자승에 반비례해 커집니다)

-------------------

4번에서 차단기결선 부분에 대해 아예 문외한 인지라 혹시 도면 같은거 있으시면 알려주시면 정말 감사드리겠습니다. 일단 패널에서 나온 직류선은 인버터에 물리면 될것 같구요. 인버터에서 나온걸 차단기 상부에 결선하고 차단기 하부에 메인 2차측을 연결하는지 등의 기본적인 개념이 없습니다 제가.

->요건 집에 가서 밥 먹고.. 그림으로 그려서 설명드리겠습니다.

---------------

5 인버터 설치위치 근처에 옥내와 연결된 콘센트가 하나 있는데 그쪽 접지선을 이용해도 되는 부분인가요? 아니면 땅에 묻는걸 새로 준비해야 하나요? 인버터 근처에 전기자동차용 접지선이 하나 있긴한데 그부분을 같이 사용할수도 있나요?

->피뢰접지(낙뢰방전)와 보호접지(인체보호)는 별도로 분리되어야 합니다.
3 내집마렵다 2022.05.02 18:54
제조사 허용전류표
4 지람 2022.05.02 19:02
대단하십니다...
3 내집마렵다 2022.05.03 01:00
작업 개념도입니다.

- 패널과 인버터간 직류회로상 개방용 차단기 설치는 불필요하며, 설치를 원하신다면 태양광 판넬 매뉴얼상 개방전압 검토 필요하리라 생각됩니다. 차단기 선정시 MCCB 2P 15A 5kA (50AF) 정도가 적당하며, 차단기 상부에 1차회로(패널 방향), 하부에 2차회로(인버터 방향) 결선하시면 됩니다. (ELB 사용은 불가합니다.)

- 인버터 보호접지는 4sq 링터미널 접속하여 기존 접지계통과 공통연결 하시면 됩니다.

- 피뢰침 설치시, 패널 피뢰접지는 생략할 수 있습니다.(외함접지 수준으로 전선 단면적 경감 가능)

- 케이블 그랜드 체결법 6:50부터
https://www.youtube.com/watch?v=17fbQ2q-4WM

- 터미널 압착 체결법
https://www.youtube.com/watch?v=w4T-c2eX1ag

-타이 바인드툴 사용법 5:40부터
https://www.youtube.com/watch?v=qnITS1frJuU

-각종 공구나 자재 구매시 인터넷 구매하지 마시고 공구상가의 전기자재상 방문하셔서 케이블 고정철물들 구경하며 조언받아 선정하시고, 공구 사용법, 작업방법 상담 등 여러 조언을 얻으시길 추천 드립니다.
3 내집마렵다 2022.05.03 01:04
아까 첨부파일이 잘 안올라가서 다시 올립니다.
인버터 매뉴얼
3 내집마렵다 2022.05.03 01:06
LS전선 카탈로그
18페이지 LV케이블 허용전류표 참조

(http://www.lscns.co.kr/_lib/download.asp?aDir=prod/AA001/kr&file=20211123102032448.pdf&nfile=LS_Distribution_Cable_kr_210823.pdf)
6 gklee 2022.05.03 10:39
대단합니다. 그런데 레이져류는 전부 낮에 안보이지않나요? 햇빛아래서 보이는 레이져를 못본거같습니다.
1 데이브코즈 2022.05.03 10:51
내집마렵다님 상세한 설명에 금번 태양광 셀프 시공은 완벽히 정리가 잘 되었습니다. 무한한 감사드립니다. 꼭 시공기를 올리겠습니다.

gklee 님 원래 가지고 있던 레벨기는 그래도 근거리 작업이나 5시이후에는 가능했는데, 급조한 저가 레벨기는 정확하게 일몰 후 작업이더라구요ㅠㅠ
6 gklee 2022.05.03 10:59
아 그게 가격대별로 시인성 차이가 있었나보군요. 배워갑니다.
1 근두운 2023.10.03 23:14
대단하시네요.. 저도 셀프로 준비중인데 많은 도움 되었습니다 감사합니다
