수냉식 열교환기 제작기

1 정광호 2 149 05.12 17:41

이번에 관리자님의 도움으로 열교환기의 압손실이 적은

수냉식 열교환기를 제작해보게 되었습니다.

혹여 필요하신 분이 계실까봐 한번 올려봅니다~^^



간략하게 설명드리면

핀코일의 배관이 1"에서  3/8" 6개로 나눠짐으로

배관의 마찰손실을 최소화한 열교환기입니다.

핀코일의 정압손실은 핀의 간격이 넓고 (3mm)

풍량이 낮으므로(대략 300CMH기준)

SA의 팬 속도조절로 충분히 보정 가능합니다.

(정확한 값은 제작후 실측하여 말씀드리겠습니다^^)

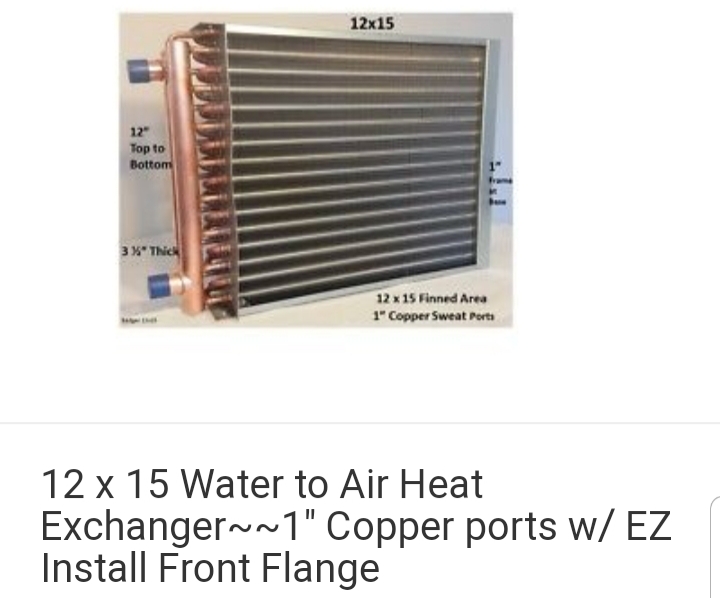

더군다나 이베이와 아마존에서 사이즈별로 판답니다.

85달러!!!  오오 싸네요..

다만  배송비가 꽤 듭니다.

꽤 무겁거든요 ㅠㅠ 거의 제품금액의 반가까이 드네요

2주일 정도 기달려서 핀코일을 받았습니다.



이제 케이스를 그립니다.

무엇보다 내부로부터 공기가 누출되지 않아야할 것 같습니다

대충 구멍 뻥뻥 뚫으면 양압이 걸려서 분명 엄청 샐꺼에요.

그래서 신주 물탱크피팅을 샀습니다.

그리고 동용접으로 신주를 붙여도 되지만

날이 더우니 동링직도 같이 구매합니다.^^;

자로 정확하게 측정 후 눈짐작으로 도면을 그립니다.

참고로 저는 캐드에 L밖에 쓸줄 모릅답니다.

강판의 두께는 0.7T~0.9T이나 1T로 그립니다.

그리고 발주합니다~



이제 케이스가 오면 2편을 올리도록 하겠습니다~^^
