징크 통풍구 설치 방법 문의 件

G SKY칸 6 3,664 2019.07.14 15:59

** 안녕하세요 수고가 많으십니다.

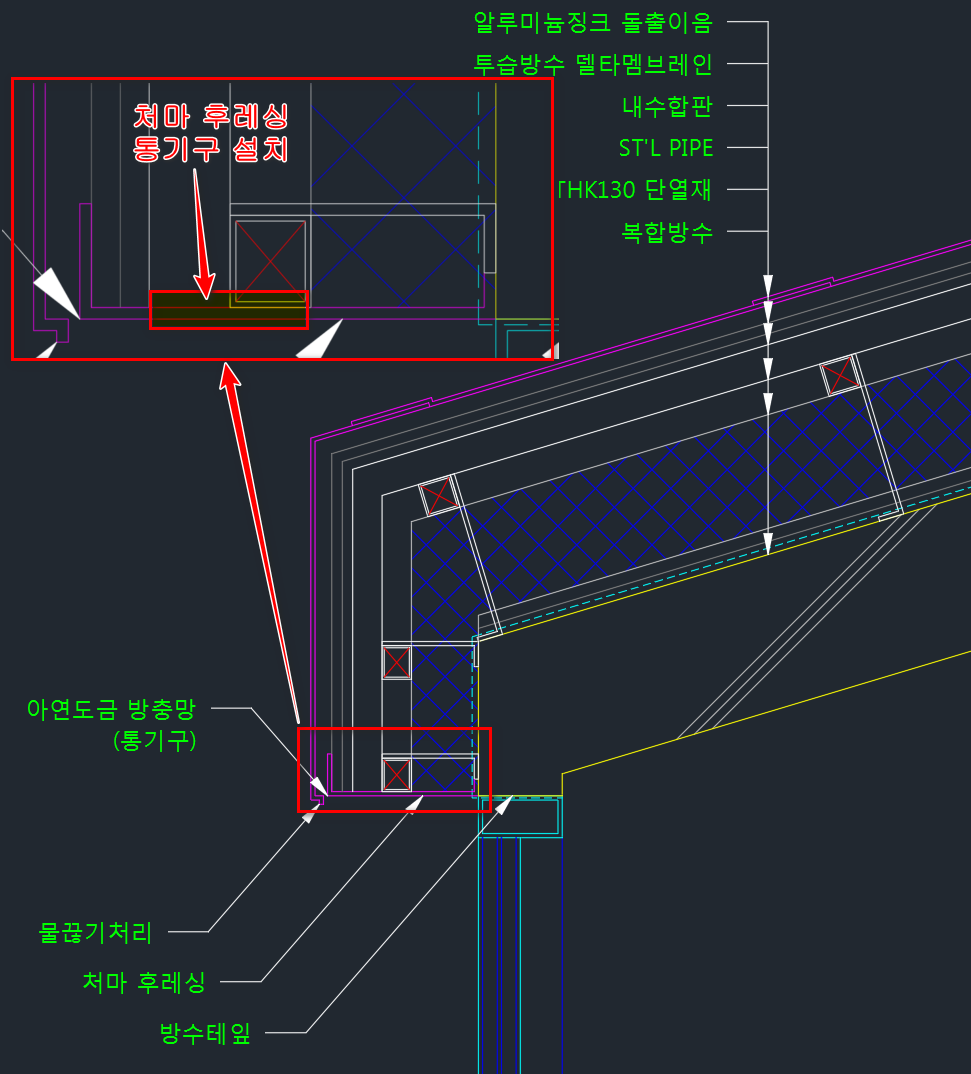

1. 지붕징크 처마 후레싱 통기구 설치 위치 및 면적을 알고 싶습니다.

  1) 위치는 그림의 확대도에 표현한 곳이 맞는지?

  2) 해당 위치가 맞다면 통기구 면적을 어떻게 설정해야 할지?

2. 경사벽체 징크 시공시 테라스와 만나는 곳의 통풍구 설치 방법은 어떻게 해야 하는지?

Comments

M 관리자 2019.07.15 22:19
답변이 늦어서 죄송합니다만.. 몇가지 질문이 있습니다.

1. 지붕과 외벽, 그리고 테라스 바닥의 단열재 종류는 각 각 무엇인가요?
2. 복합방수는 무엇인가요?
3. 테라스의 단열재 위에 깔려 있는 "방수/방습층"이라는 것은 무엇인가요?
G SKY칸 2019.07.16 12:33
1. 지붕과 외벽, 그리고 테라스 바닥의 단열재 종류는 각 각 무엇인가요?
  -. 3곳 모두 PF단열재 입니다.
    단, 데라스 바닥은 XPS로 해야하는지 고민 중입니다.(조언 요청 드립니다.)
2. 복합방수는 무엇인가요?
  -. 도막방수와 시트방수를 같이 하는걸로 알고 있습니다.
3. 테라스의 단열재 위에 깔려 있는 "방수/방습층"이라는 것은 무엇인가요?
  1) 방수시트를 적용시 이음매 발생으로 비닐을 사용할 계획 (시공사)
    -. 단열재위 방수층에 물 유입시 루프드레인으로 흘러들어가게끔
  2) 비닐사용은 부적합 하다고 생각되는데 조언 요청 드립니다.
4. 기타
  1) 건축설계 진행시 건축사한테 패시브협회 역전지붕 내용을 참고하여 설계진행 요청된 내용 입니다.
  2) 질문내용 외에 부적절한 사항이 있다면 건축시 반영될수 있도록 조언 부탁 드립니다.
M 관리자 2019.07.16 21:39
네 알겠습니다.
오늘은 제가 그림을 그릴 형편이 되지 못해, 내일 저녁에 다시 글 올려 드리겠습니다.
참고로 역전지붕에 대한 종합적은 글은 아래에 있습니다.
http://www.phiko.kr/bbs/board.php?bo_table=z3_01&wr_id=3038
M 관리자 2019.07.17 23:02
처마쪽의 통기구는 아래 사진과 같이 하시면 됩니다.
M 관리자 2019.07.17 23:15
단열재는 모두 XPS와 EPS로 변경을 하시구요.
평지붕의 철파이프와 합성목재데크를 하시는 것 보다, 페데스탈데크를 하시는 것이 비용면에서도 그렇고, 유지관리면에서도 훨씬 나은 선택입니다.
경사면에 시트방수는 과유불급이며, 그림과 같이 징크지붕의 바탕면을 만들 때, SST 앵글로 단열재를 관통하는 방법은 실제 현장에서 구현되기 매우 까다롭니다.
비용을 알아 보셔야 겠지만, 티푸스코리아의 단열프레임을 사용하시는 것이 더 낫습니다.
G SKY칸 2019.07.19 13:59
관리자님의 조언에 감사 드립니다.
국내의 건축이 도약 할수있도록 답글을 올려주시는 한국패시브건축협회 회원분들께 다시한번 감사드립니다.
