WUFI 모델링과 관련하여 질문있습니다!!

1 안녕하 8 489 02.17 13:57

안녕하세요 WUFI 활용해서 건물외피 열습기 거동분석을 공부하고 있는 학생입니다.



모델링하던중 궁금한 점이 있어 질문 남겨드립니다!



1) WUFI를 사용해서 지붕, 벽의 모델링이 가능한건 알겠습니다

   그럼, 바닥도 모델링이 가능한지 궁금합니다.



2) 바닥을 모델링할수 있다면 어떤방법으로 해야하는지 참고할수 있는게 있을까요?

  2-1) 모델링 방법

  2-2) 바닥과 맞닫게되는 지중의 열전달저항, 온도, 습도 조건등 외부경계조건 설정방법



3) 추가로 목구조의 통기층이 있는 지붕을 설계할때,
   WUFI에서 제공하는 프로그램 통기층(벽체) 설계 매뉴얼과 같은 방법으로 해야할까요?



4) 제가 세미나도들어본적이 없습니다.

  그래서 WUFI프로그램으로 결로 판단을 어떻게 하는지에 대한 질문도 추가로 해도될까요?

  (온도, 상대습도, 함수량 등등 조건으로 하는 방법인지,,)

Comments

M 김태룡 02.17 15:03
안녕하십니까? (사)한국패시브건축협회 김태룡입니다.

1), 2-1) 바닥도 모델링이 가능합니다.

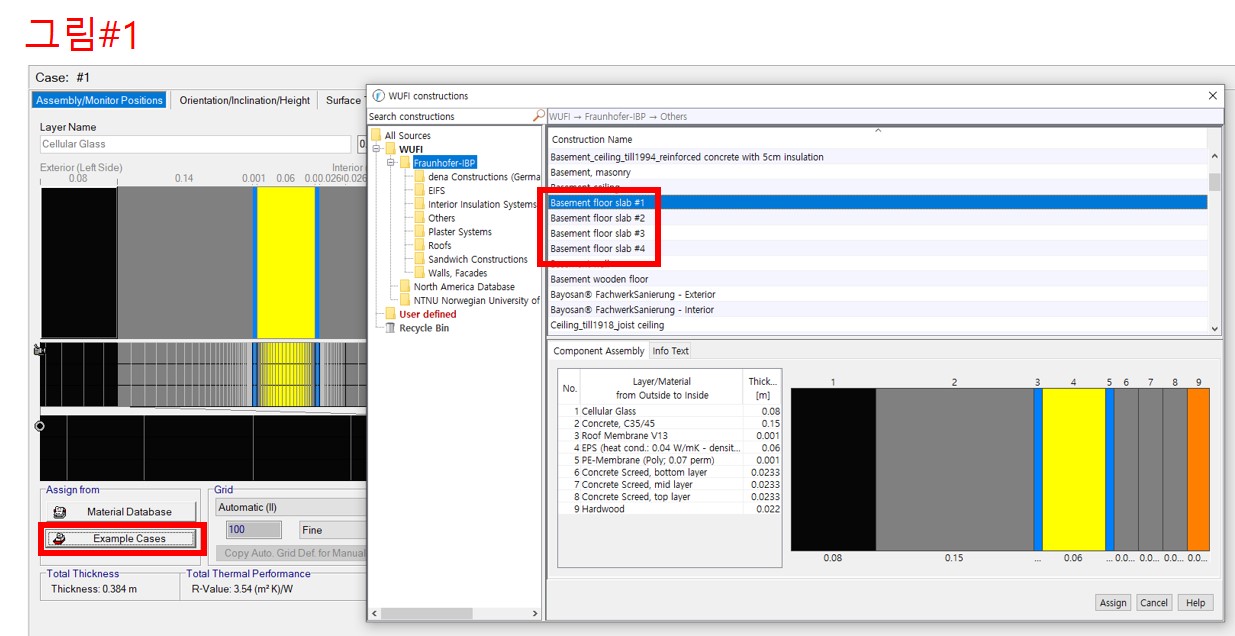

          첨부 그림1. 을 보시면 샘플 예제를 통해서도 모델링 방식을 일부 보실수 있습니다.
          http://wufi.phiko.kr/data/manual.html <-- 여기서 지하벽에 대한 한글 pdf 파일도 보실수 있습니다

2-2) 실내측 온습도 조건은 외벽과 지붕의 조건을 그대로 사용하시어도 무방합니다.
    실외측의 표면전달 저항은 없는것으로 입력하시고 온도조건은 조건 2가지 방법이 있습니다.
    <쉬운방법>
 (1) 외부 기상데이터 DB에서 Holzkirchen을 선택, (2) 그 아래 세부 항목에서 “Fraunhofer-IBP; Year 1991”을 선택, (3) OK 클릭, (4) 외부 기상데이터 메뉴에서 “Details…” 선택, (5) Temperature 메뉴 중 “1m below ground surface” 선택
    <다른방법>
 해당 지역의 기상데이터가 있으면 사용할 수 있는 방법으로 ISO 13788에서 명시하고 있습니다. (1) 각 달(12달)의 평균값(θe,m) 계산
(2) 앞에서 계산된 각 달의 평균값을 사용하여 연평균값(θan) 계산
(3) 각 월에 대하여 (θe,m+θan)/2 계산
(4) (3)에서 계산된 값을 한 달씩 뒤로 이동 – 예를 들어 1월의 (θe,m+θan)/2 값이 2월의 값이 되는 것 임
(5) WUFI 외부기상데이터 메뉴에서 Sine Curves를 활용 – 온도 : 평균값, 진폭, 최고일(최고월) / 상대습도 : 99 RH% 입력(기준에서는 100 RH%로 하라고 명시하고 있으나 WUFI에서는99RH%로 해야합니다. WUFI에서 100RH%는 다공성 재료에는 비현실적인 값이기 때문입니다.)

3) 위의 링크에서 받으신 통기층 매뉴얼이라면 같은 방법으로 입력하시면 됩니다.
  메뉴얼에서는 10~200회로 되어 있는데 10회 적용을 권장합니다.

4) 그리고 질문 언제나 환영입니다.

감사합니다.
G 안녕하 02.17 16:33
답변감사드립니다.
추가로 답변해주신 부분 2-2 (1)방법은 기상파일이 WET일 경우에만 가능한가요?
1 김석환 02.18 00:10
아니요. 반드시는 아닙니다.

2-2 (1)의 방법은 '외부 기상데이터 메뉴'에서 “Details…” 기능을 사용하기 위한 것입니다. 그리고 사용자가 직접 .WET 파일을 만들 수 없습니다.

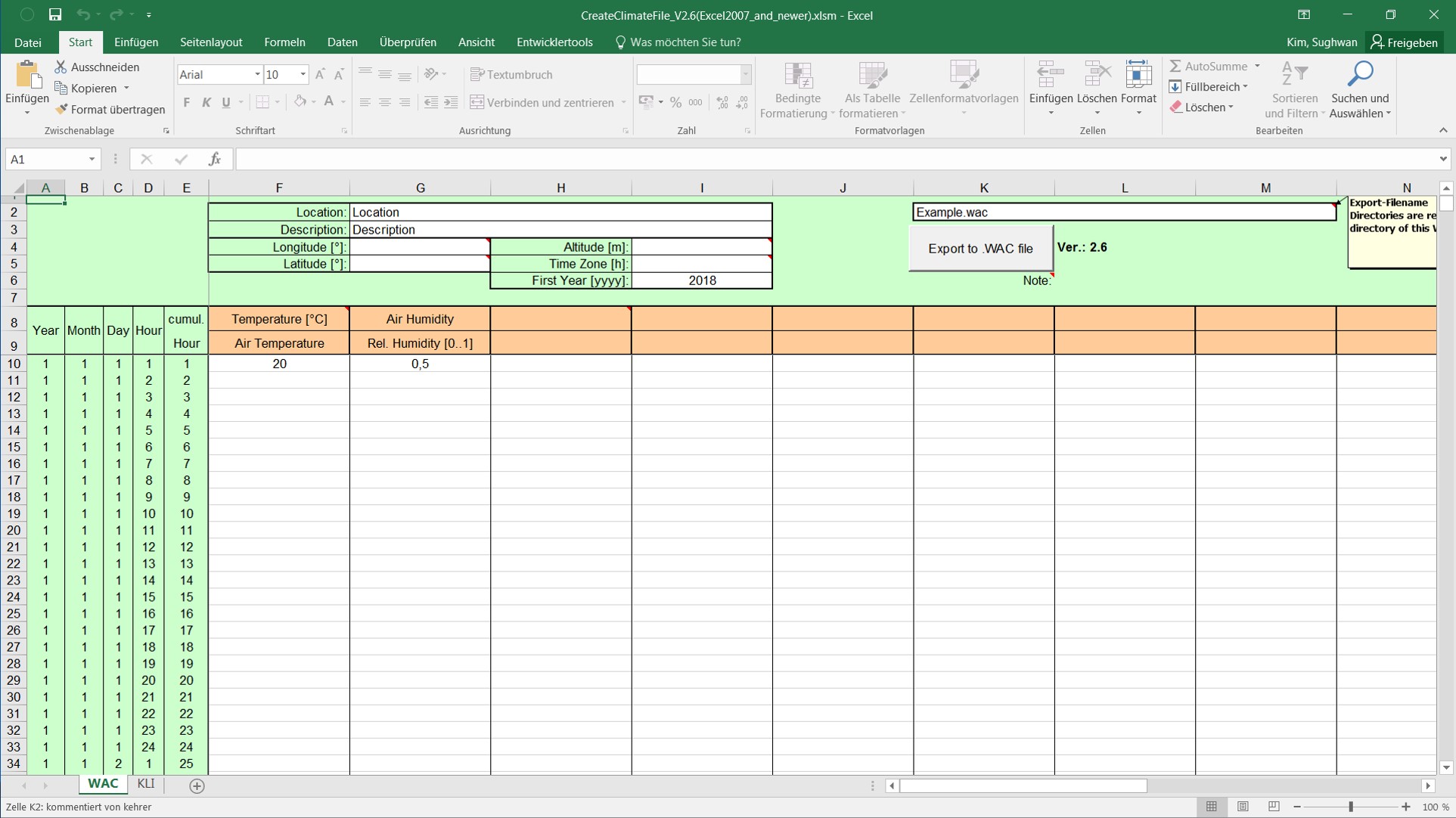

만약 실측된 지중데이터가 있을 경우, WUFI 팀에서 제공하고 있는 .WAC 파일 제작 프로그램을 사용하여 지중 기상데이터를 만들 수 있습니다. 단 이 제작 프로그램을 사용할 경우, 약간의 트릭이 필요합니다. 현재 이 프로그램에는 온도와 습도 입력부분에 'Air Temperature'와 'Air Humidity' 뿐입니다 (그림). 그러므로 'Air Temperature'와 'Air Humidity'를 선택하고 이 곳에 실측된 지중온도와 습도를 그대로 입력하여 제작하시되, 이 기상데이터는 지중을 경계조건으로하는 시뮬레이션에만 사용되어야 합니다.
G 안녕하 02.18 09:14
답변감사드립다!
지중 실측 데이터가 없고, 제가 가지고 있는 외부 기상일은 WAC파일입니다.
WAC파일이여서 Detail .. 방법을 사용하지 못하는거 같은데 다른 방법은 없을까요?
2-2 의 다른방법이라고 작성해주신 방법처럼해야하나요??
1 김석환 02.18 18:23

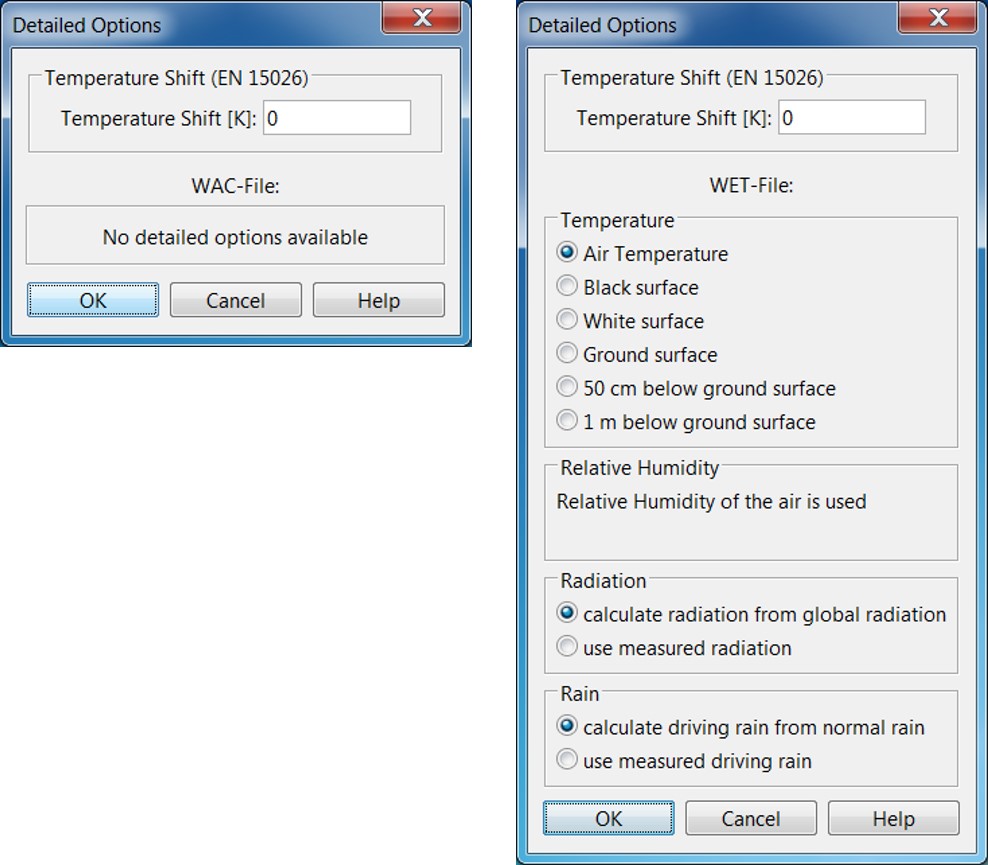

WAC 파일은 기본 기상요소(일반적으로 지중데이터 미포함)들만 가지고 있기 때문에 'Detail' 메뉴 중 'Temperatur Shift (EN 15026)' 기능만 활성화되는 것입니다 (그림 좌). 반면에 WET는 기본 기상요소 뿐만 아니라 IBP에서 실측하고 있는 다양한 기상요소들을 갖고 있기 때문에 'Detail' 메뉴의 모든 기능이 활성됩니다 (그림 우).

대한민국 기상청 기상자료개방포털에서 제공하고 있는 시간단위 종관기상자료를 보면 지중온도 최대 깊이가 30 cm입니다. 지중 어느 지점에서 평가함에 따라 기상청의 자료를 주의하여 사용하셔 합니다.

실측데이터가 없을 경우, 한 방법으로 김태룡 연구원님의 답변 2-2에서 ISO 13788법을 제시하신 것 같습니다. 해당 규준에서는 지중에 위치한 바닥과 벽체에 대하여 습열거동 (hygrothermal performance)을 평가할 경우 지중 2 m 값을 사용하고, 이에 해당하는 월평균값은 위 김태룡 연구원님이 답변하신 방법에 따라 계산 가능합니다.
G 안녕하 02.24 09:36
감합니다!!
M 관리자 02.24 10:05
말을 일부러 줄이신 것인지, 치다보니 오타가 난 것인지 엄청 궁금하긴 하나... 이 또한 다 지나가리라 생각합니다.
G 안녕하 02.24 15:08
감사합니다.....치다보니 오타가 발생한것 같네요..
