2. 창호 기밀테이프[윈도우랩] Contega EXO-외부용 /SL-내부용 /PV

1 프로클리마 5 11,163 2013.07.04 16:21
프로클리마社의 창호전용 기밀테이프 윈도우랩에 대해 소개하겠습니다.

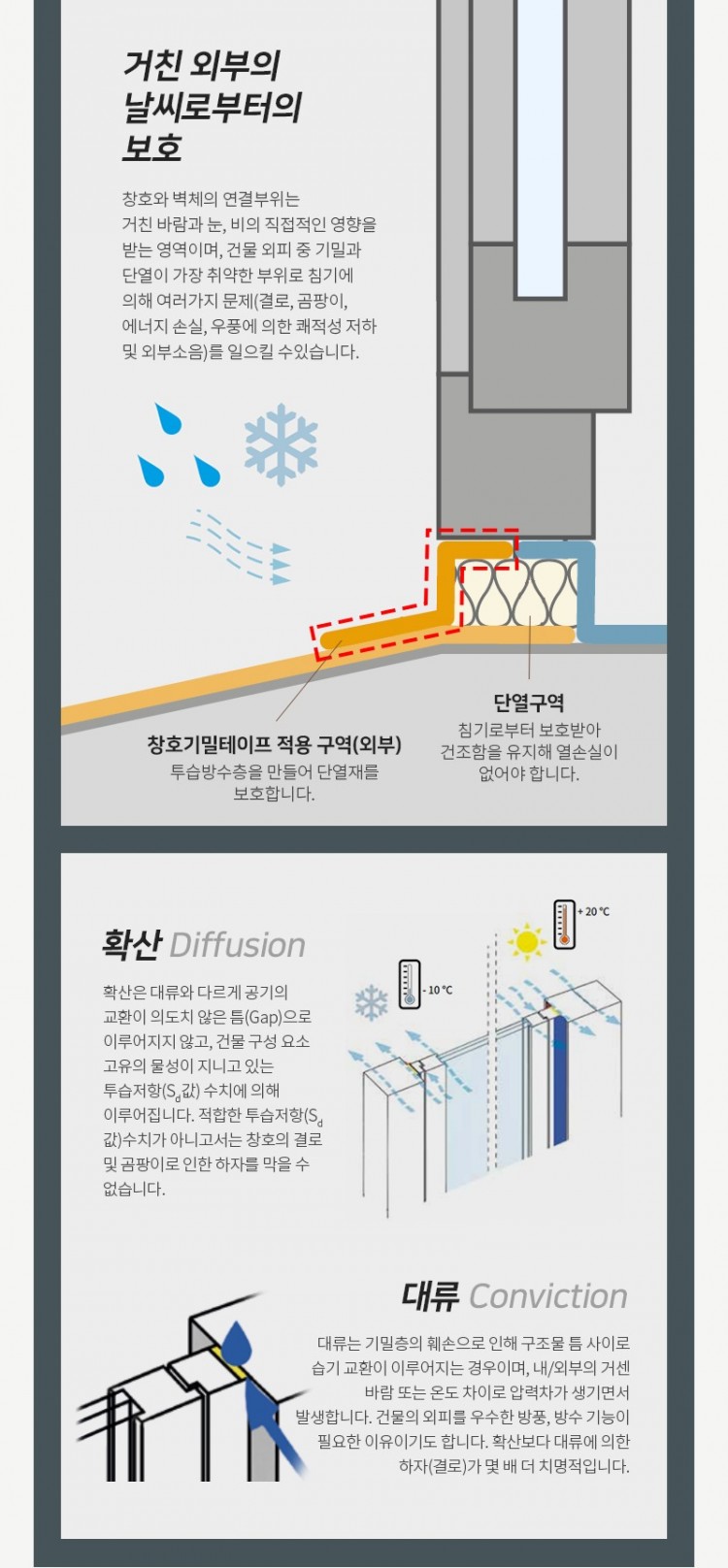

우리나라 창호시공은 창호프레임과 벽체사이의 마감을 우레탄폼을 쏜 후에 미장처리를 하는 경우가 대부분입니다. 그러나 이렇게 마감을 할 경우 단열재에 습기가 침투하면서 벽체 사이에 곰팡이와 결로가 생기게 됩니다. 여름에는 습기가  외부에서 내부로 이동하고, 겨울에는 내부에서 외부로 이동하기 때문입니다.

특히 단열이 잘 될수록, 외부와 내부의 온도차가 심해질수록 결로와 곰팡이가 더 많이 생길  수 있습니다. 이를 해결하기 위해서는 창호기밀성을 높일 수 있는 창호전용 기밀자재를 사용하는 방법이 있습니다.

현재 독일에서 인증받은 패시브하우스 및 에너지절감주택에서는 창호시공시 창호기밀테이프를 사용해 이러한 문제점을 해결하고 있습니다. 참고로 기밀층 없이 시공된 단열재는 30% 정도의 성능저하 현상이 나타납니다.

http://www.proclima.co.kr/upload/window.avi
창호기밀층 시공의 중요성과 시공방법에 대한 동영상입니다.
독일어버전이지만 내용을 이해하는데는 어려움이 없을 듯 싶습니다.

창호와 벽체 주변에 사용되는 기밀테이프는 내부용외부용으로 구분됩니다.
현재 프로클리마社의 창호기밀테이프는 방습과 투습 2가지 기능을 합니다. 외부용의 경우 방수기능까지 함께 있습니다.

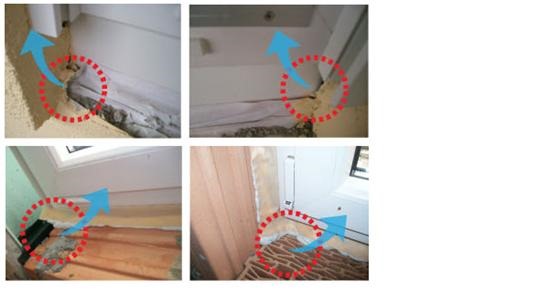

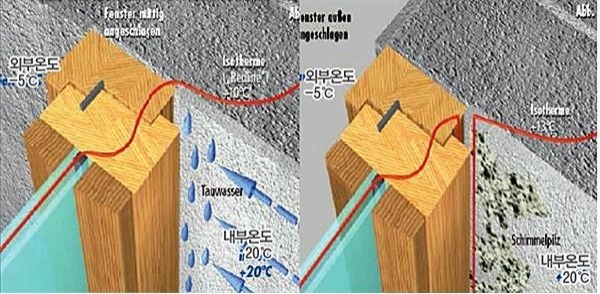

위의 사진을 보시면 오른쪽의 경우 기밀층이 끊어져 창호결로와 곰팡이가 발생함을 알 수 있습니다.
겨울철 특히 실내가 건조한 것은 건물 틈새를 통해 외부의 찬공기가 실내로 유입되기 때문입니다. 틈새로 들어온 공기가 난방장치를 통해 데어지게 되면 실내습도는 상대적으로 낮아지고, 건조한 공기는 결국 실내환경의 쾌적성을 떨어뜨리게 됩니다.

부틸계열의 기존의 창호기밀테이프의 경우 대부분이 방수기능만 있고, 투습성능이 없어 창호프레임과 벽체사이에 결로현상이 생길 경우 물방울의 증발이 어려워 곰팡이가 발생하게 됩니다.

프로클리마社의 윈도우랩(창호전용 기밀테이프)는 단순히 창호주변을 감싸 외부의 찬바람이나 빗물이 내부로 침투하지 못하도록 막아주는 것에서 그치는 것이 아니라 단열재에 들어오는 습기를 막아주며 습기가 들어왔더라도 투습성능이 뛰어나 단열재 내에 들어온 습기를 외부로 빼줌으로써 하자를 막아주는 역할을 합니다.

투습의 기능이 있어 습기증발을 원활하게 하여 겨울철 난방비를 줄여주는 것은 물론이고,
곰팡이나 결로가 생기는 것을 예방할 수 있습니다. 습기로 인한 피해를 최대한 억제시키죠.
특히나 3면의 접착면이 있어 작업하기 좋고, Holz,Glas, Metal 등 모든 부분에 접착이 가능합니다.

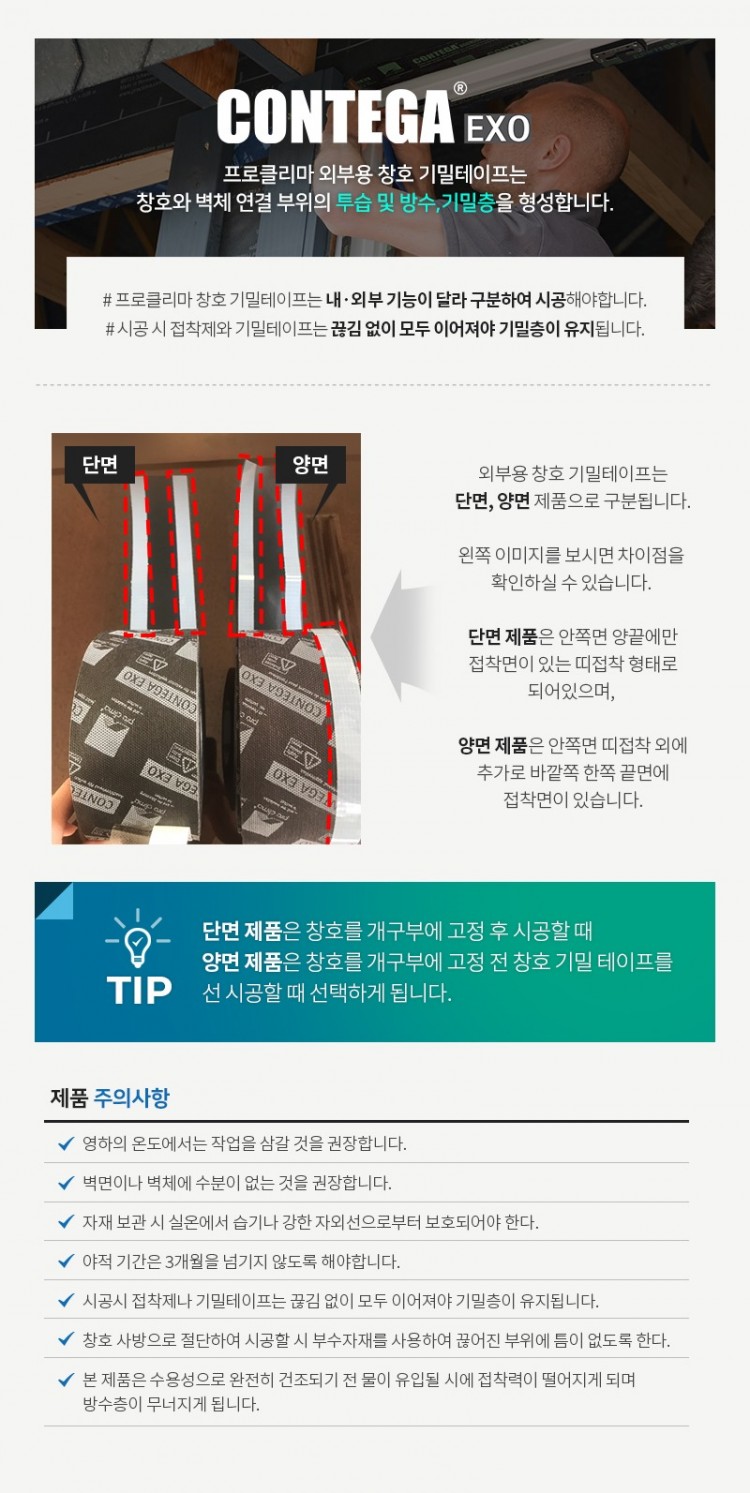

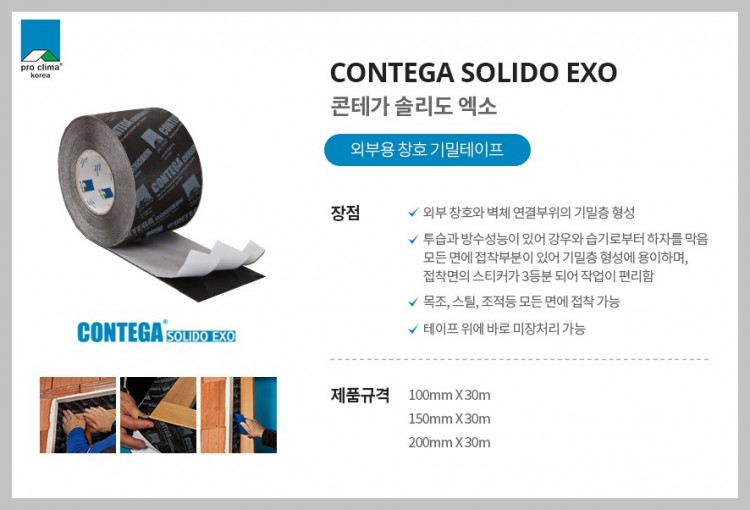

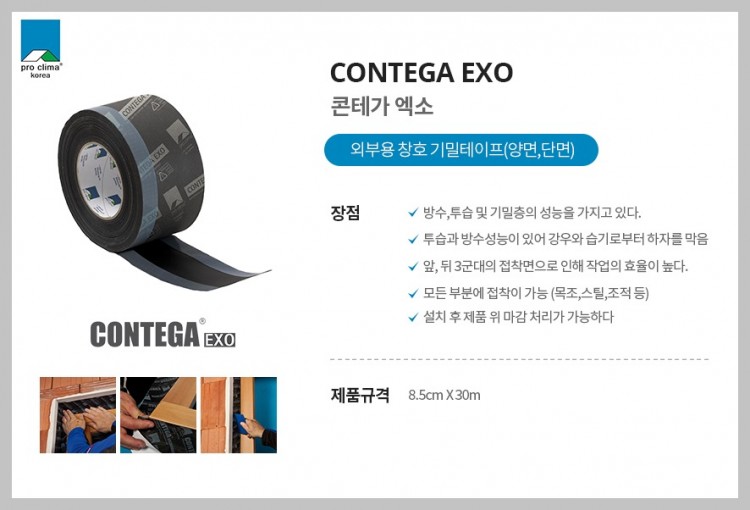

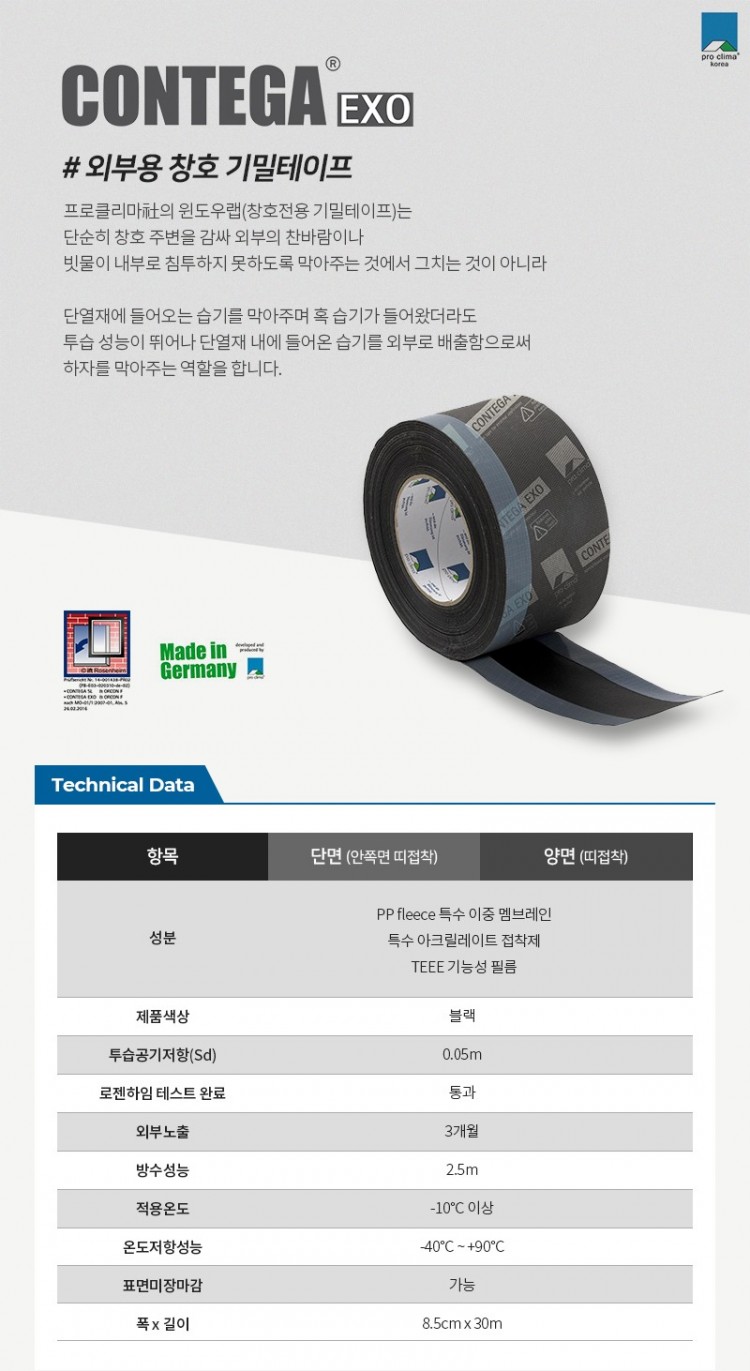

[Contega EXO]
외부용 윈도우랩으로 창호 및 문에 특화된 투습, 방수접착테이프입니다.
방수성능을 기본으로 하며, 투습성능을 더해 습기로 인한 하자를 막아줍니다.

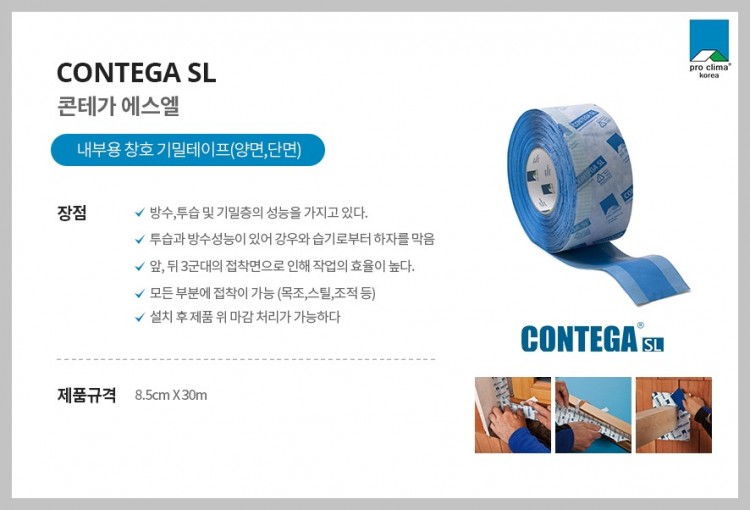

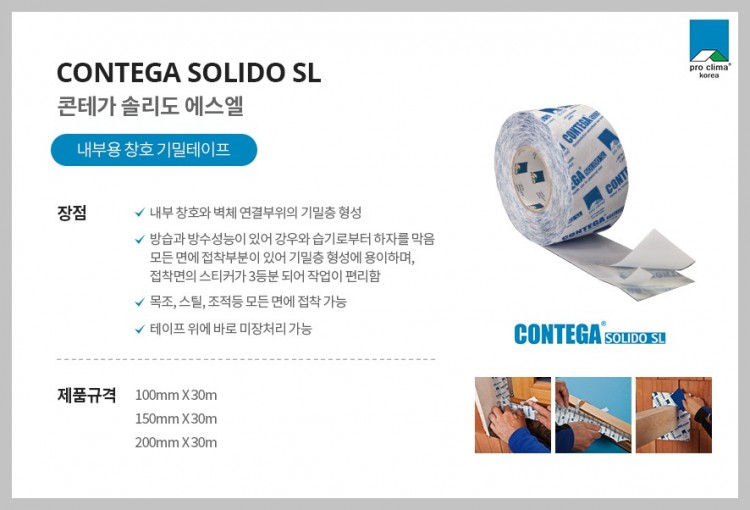

 [Contega SL]
내부창호용 윈도우랩으로
내부창호와 벽체 연결부위의 방습 및 기밀층을 형성하여 창호연결부위의 습기에 대한 하자를 해결합니다.
[Contega PV]
내부창호용 윈도우랩으로 창호 및 문에 특화된 투습, 방수 접착테이프입니다.

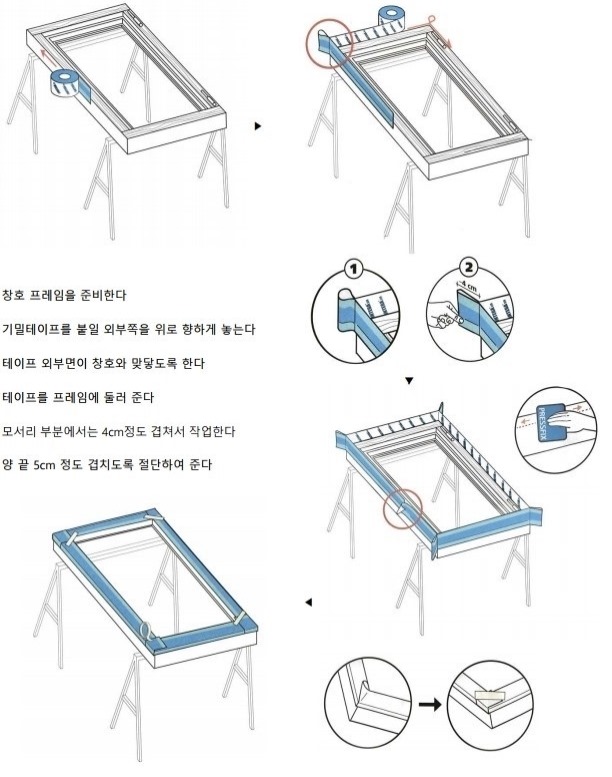

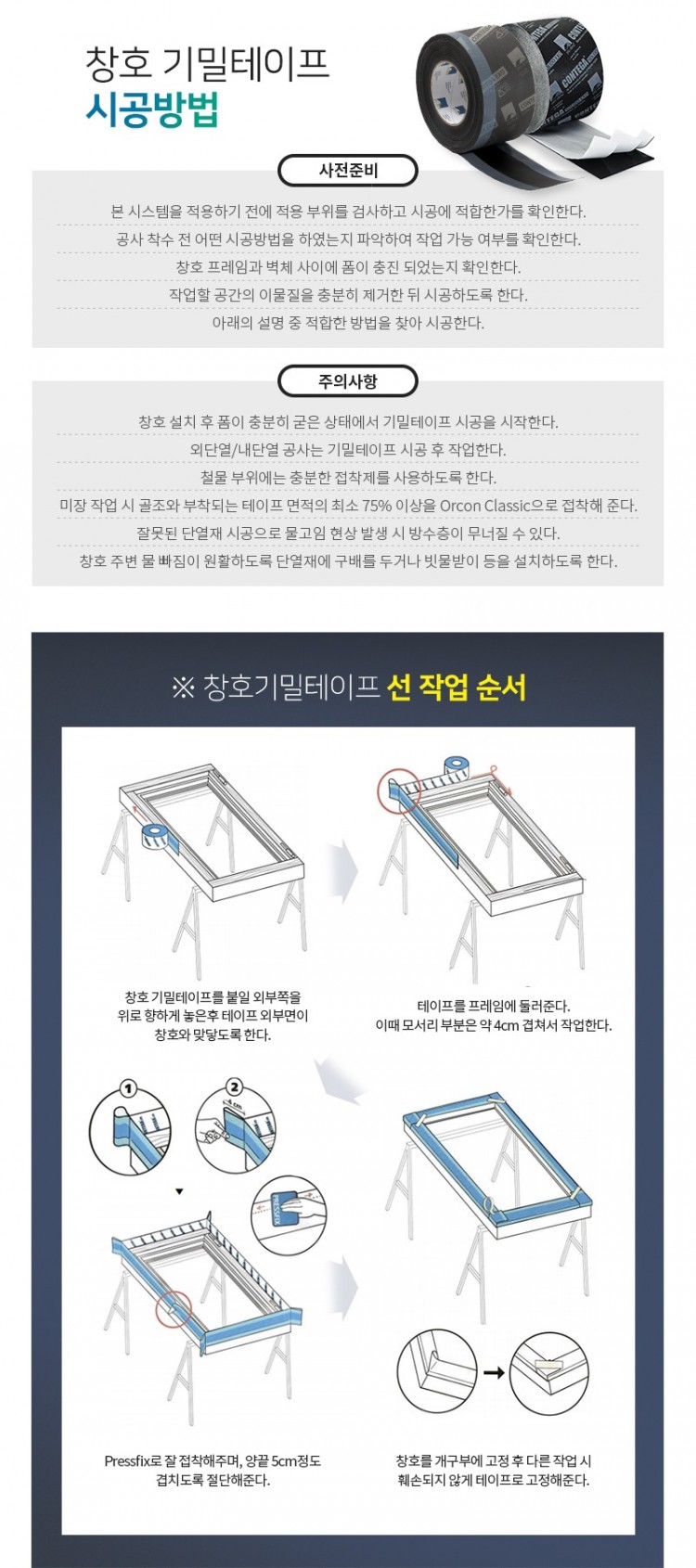

[시공방법]

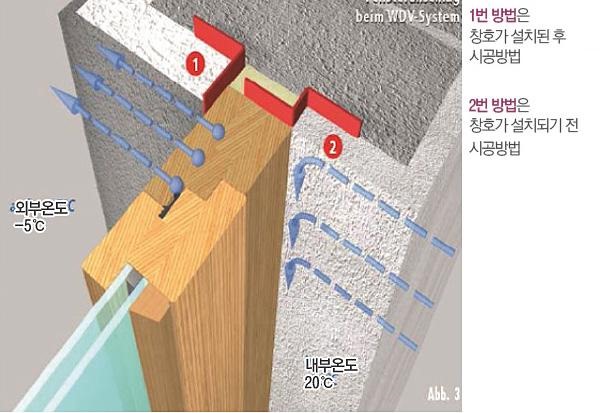

시공방법은 창호가 설치된 후와 설치되기 전의 두가지 방식이 있습니다.



사례별로 좀더 자세한 시공방법을 알아보겠습니다.

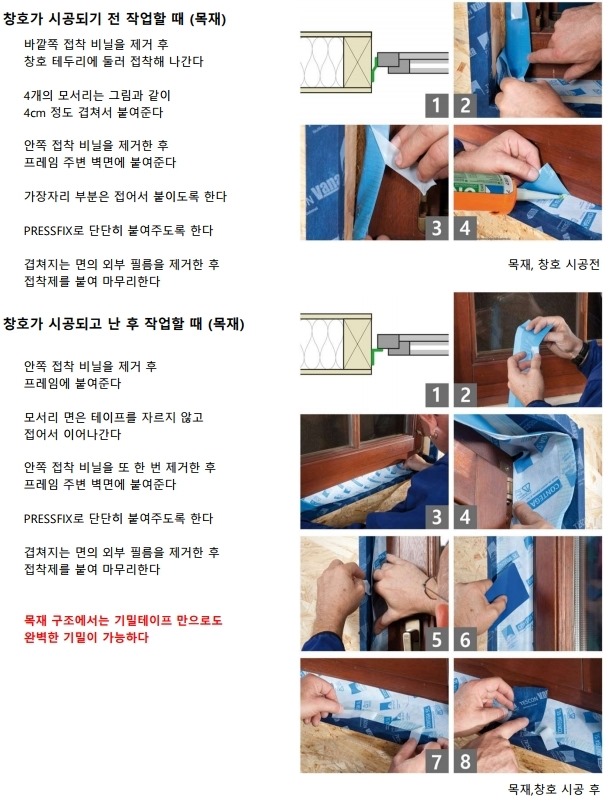

아래의 시공사례는 경량구조의 창호시공방법입니다.
주로 목조나 스틸에 적용되는 방법입니다.

경량구조 창호시공(목조 및 스틸).jpg

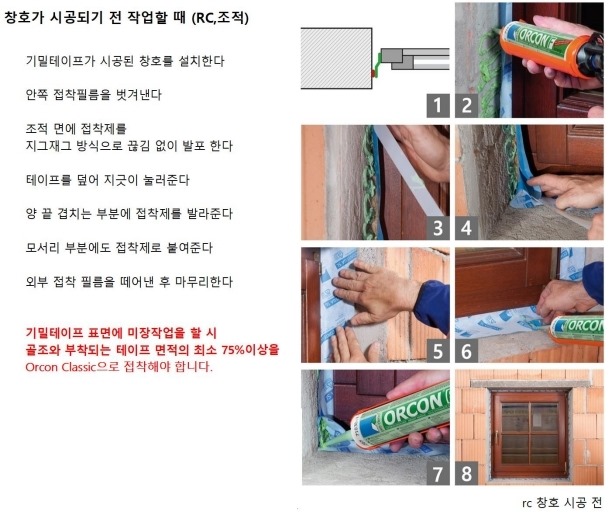

콘크리트나 RC등의 벽체와 창호를 시공하는 방법입니다.

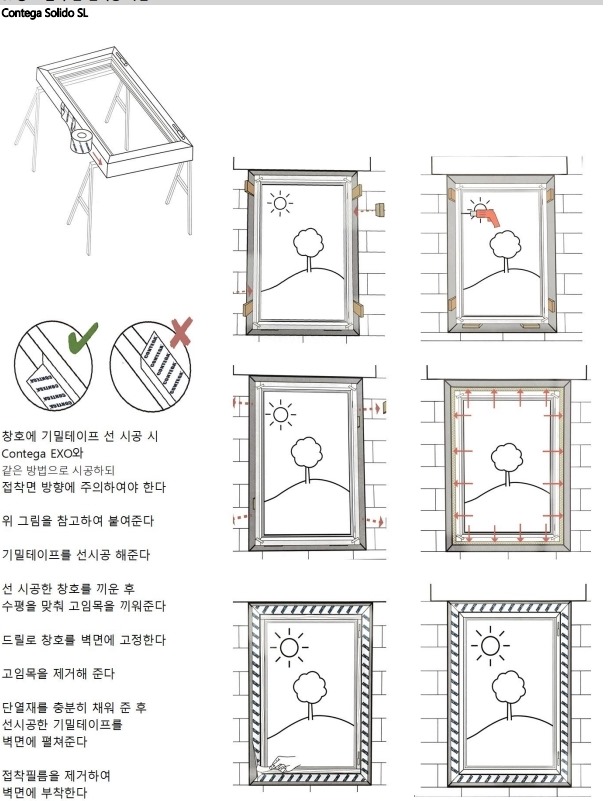

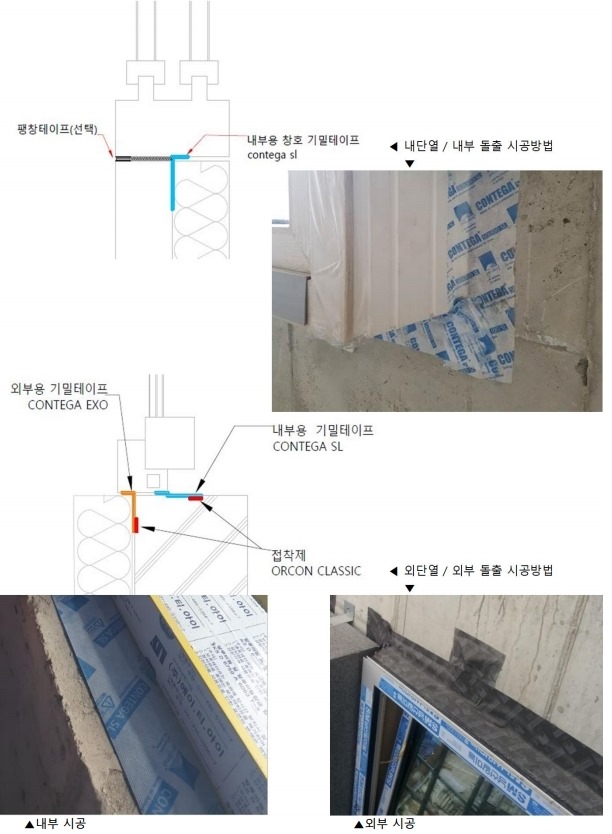

먼저 내부창호 시공방법에 대해 알아봅니다.
콘크리트 RC구조내부창호기밀시공.jpg

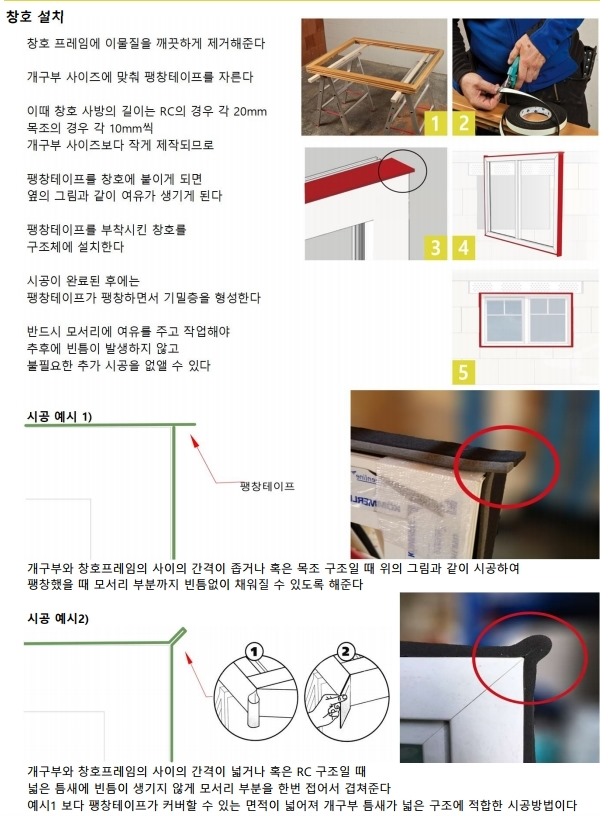

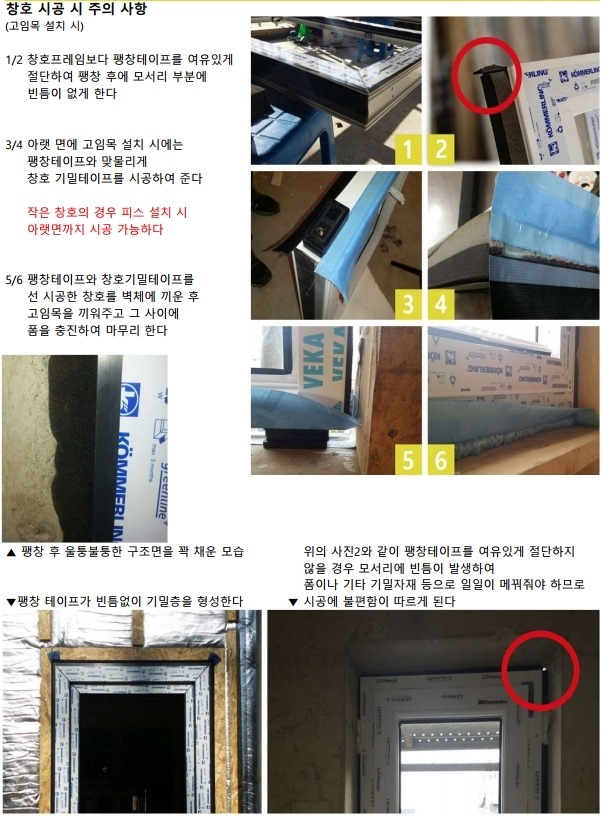

내부에 창호시공을 하고 바로 페인트 등으로 미장을 하는 경우에는 팽창형밴드를 이용해 기밀시공을 해줍니다. 시간이 지나면서 팽창되어 기밀층이 형성됩니다.
콘크리트 RC구조내부창호기밀시공-팽창형밴드활용.jpg

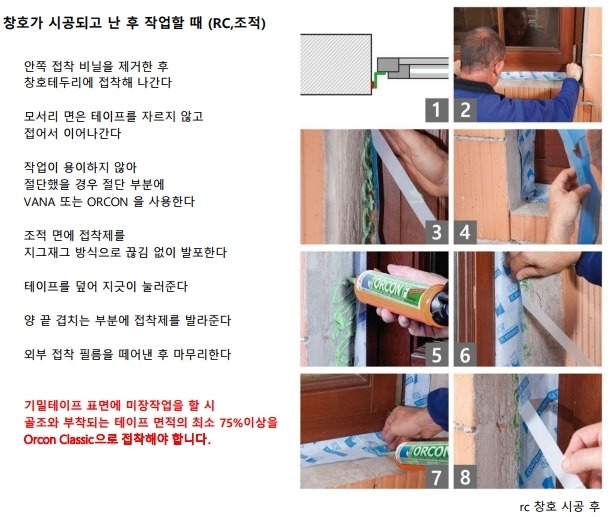

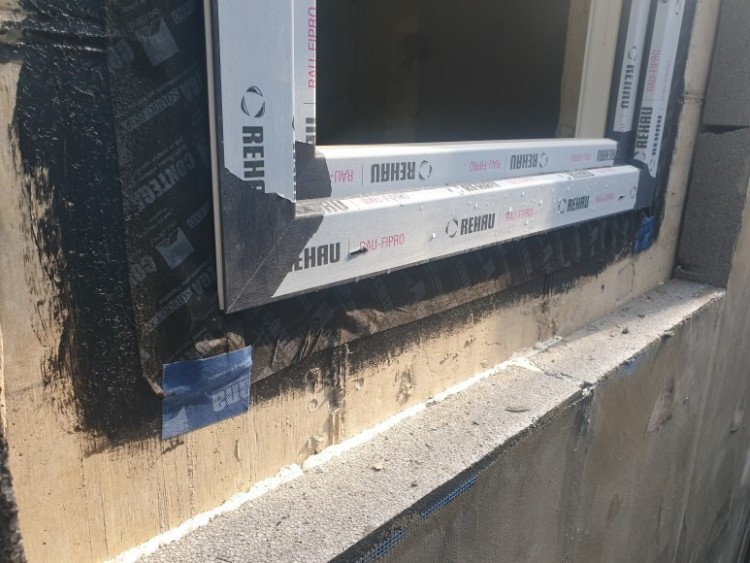

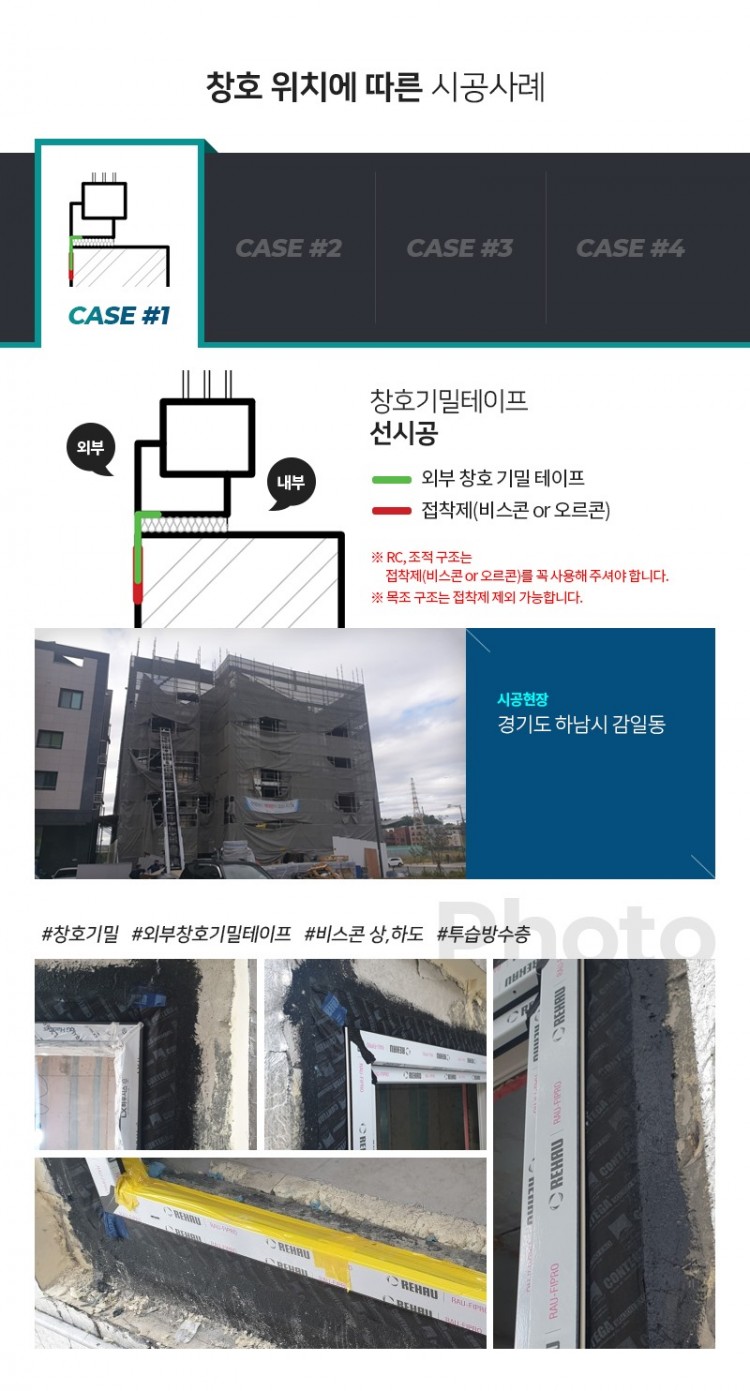

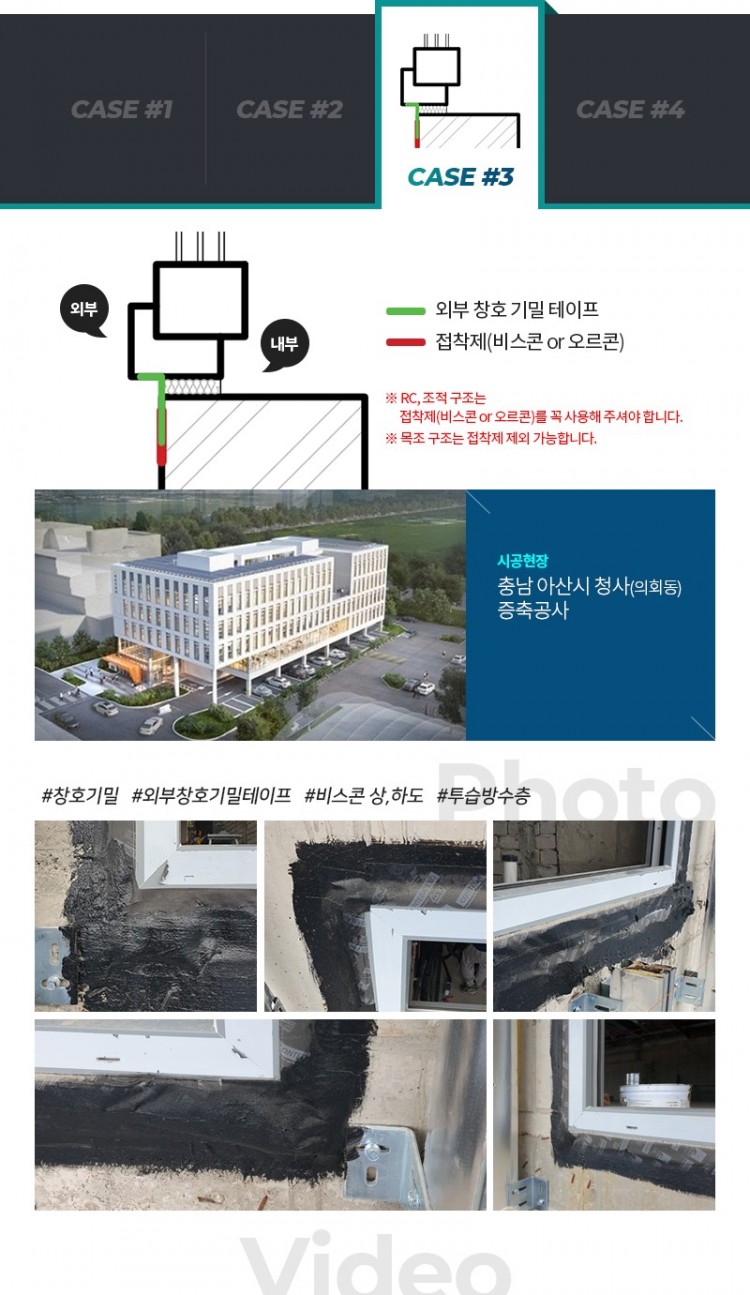

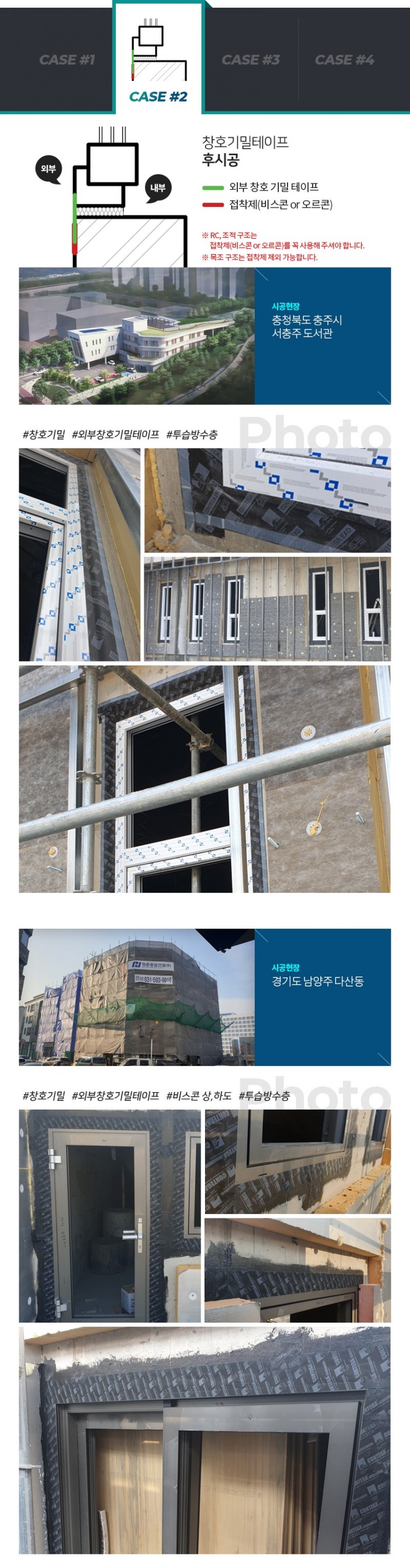

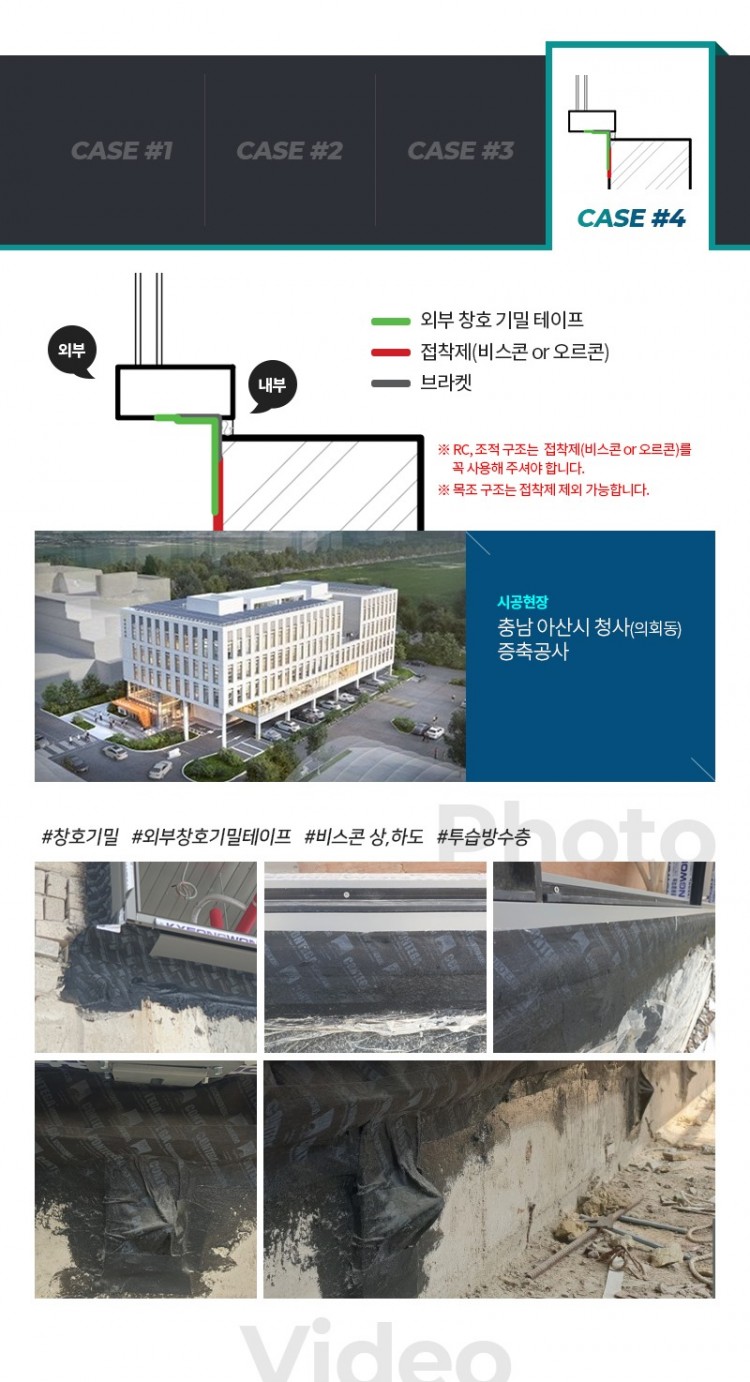

외부창호의 시공방법입니다.
외부창호시공법은 창호가 벽체에서 돌출된 경우, 창호와 벽체가 일자형으로 돌출되지 않은 경우, 외단열재가 창호프레임을 덮는 경우 등으로 나누어 살펴보겠습니다.
콘크리트 RC구조외부창호기밀시공-2.jpg


콘크리트 RC구조외부창호기밀시공-3-1.jpg

 콘크리트 RC구조외부창호기밀시공-3-2.jpg

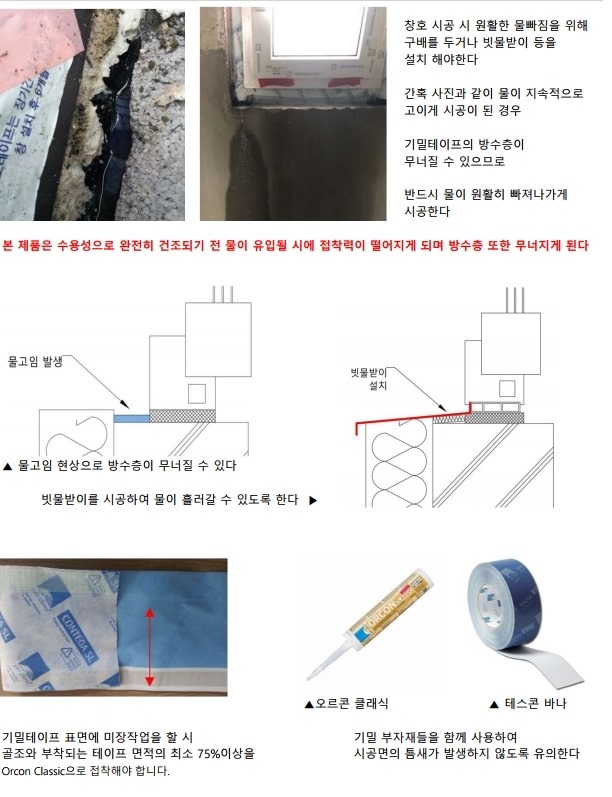

 아래는 창호시공이 잘못되어 하자사례가 발생한 경우입니다.

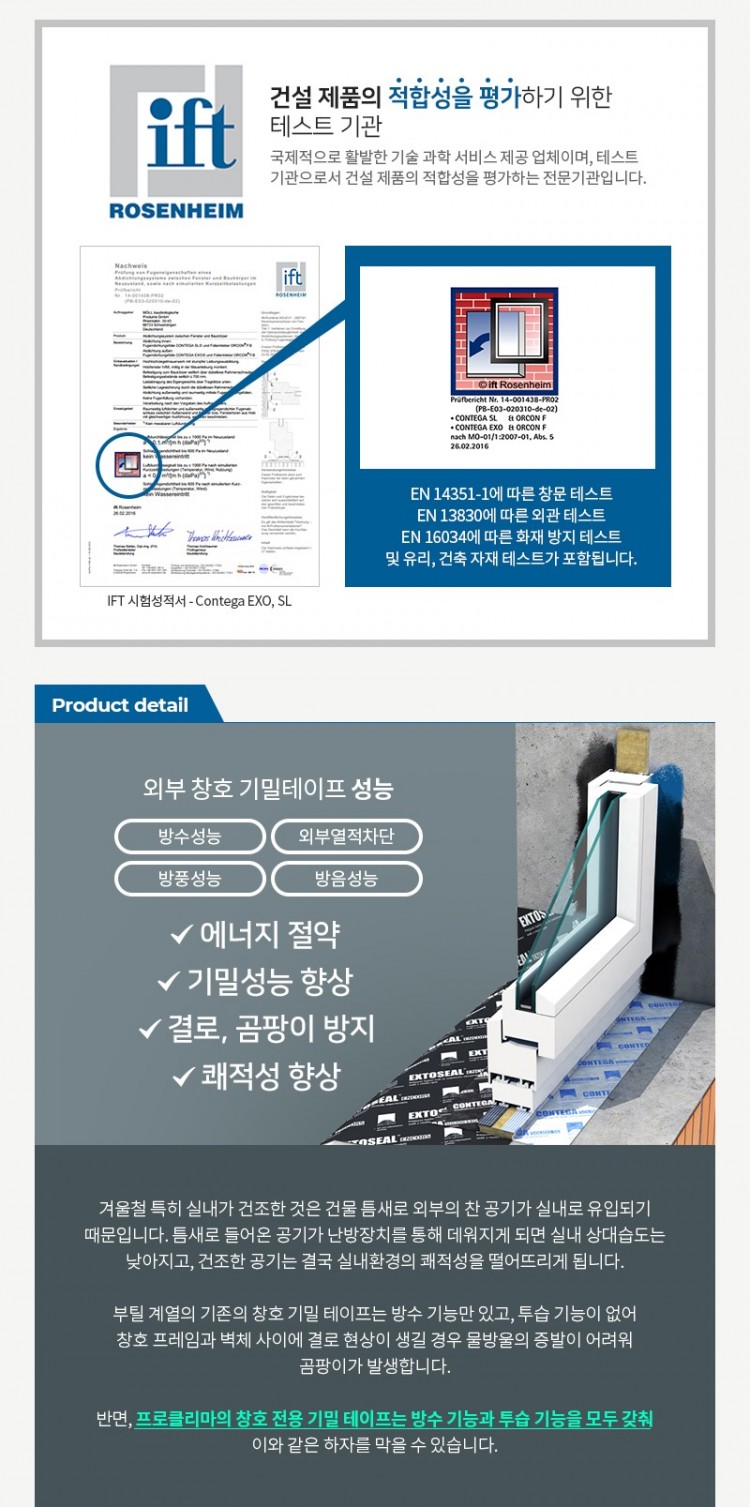

인증현황 및 협력회사입니다.
