4-1 STAR열교차단재 시방서

1 스타빌 0 406 01.30 13:27

STAR 열교차단재 시방서

창틀 단열재 공사

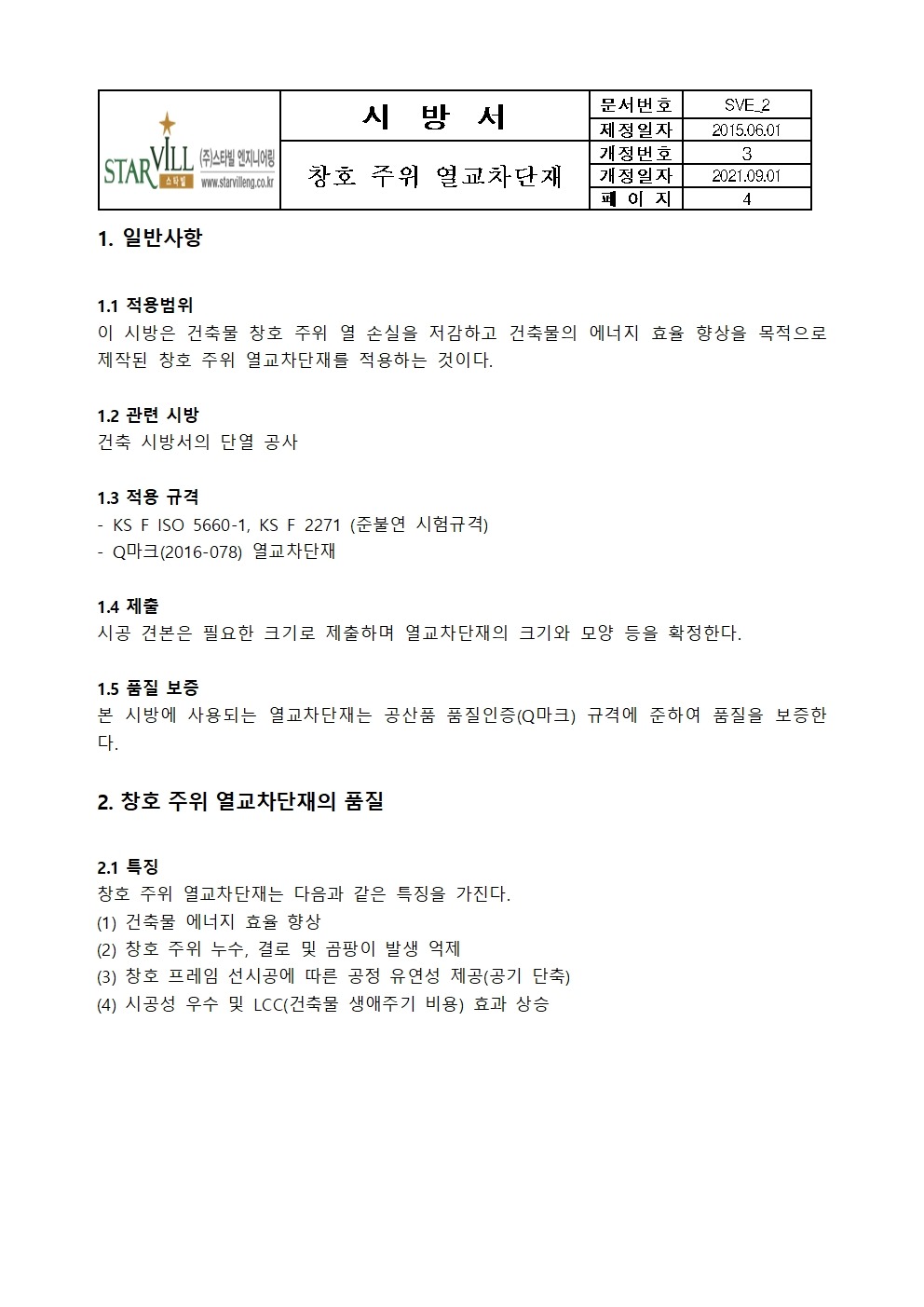

1. 일반사항



(1) 적용범위

이 시방은 건축물의 창문틀 주위에 열 손실 방지 및 내외부 마감 품질향상을 목적으로 하는 열교 차단재로 재료는 발포 폴리스틸렌, 발포 폴리에틸렌 등을 사용하는 일반적인 수장 공사에 적용한다. 다만 적용 재료 및 공법을 이용하는 공사에 대해서는 담당원의 승인을 받아 해당 재료의 제조 및 시공자 시방에 준하여 시공한다.



(2) 관련 시방

수장 공사



(3) 적용규격

이 시방에서 언급되지 않은 부분은 한국산업규격의 적용함을 원칙으로 하되, 다음과 같은 적용 규격의 규정에 따라야 한다.

KS M 3808 발포 폴리스티렌 보온재



(4) 제출

시공 견본은 필요한 크기로 제출하며 크기와 모양 등을 확정한다.



(5) 품질 보증

본 시방에 사용되는 재료는 KS 기준에 준하여 품질을 보증한다.



2. 자 재



(1) 품질​

KS M 3808 규정에 적합한 제품으로 한다. , 지정된 단열재료와 성능이 다른 재료를 요구할 경우에는 담당원의 승인을 받아 지정된 재료의 열전도 저항값에 상응하는 두께 이상의 단열 재료를 선택하여 사용한다.



(2) 적용 기준

KS M 3808에 의한 시험을 실시하며 다음 성능을 만족시켜야 한다.



시험항목

단위

시험 결과

시험 환경

시험방법

밀도

/

25이상

(23±2), (50±5)% R.H.

KS M 3808:2011

굴곡파괴하중

N

30이상

(23±2), (50±5)% R.H.

KS M 3808:2011

압축강도

N/

12이상

(23±2), (50±5)% R.H.

KS M 3808:2011

흡수량

g/100

1.0이하

(23±2), (50±5)% R.H.

KS M 3808:2011

초기 열 전도율

W/(mk)

0.032이하

(23±2), (50±5)% R.H.

KS M 3808:2011

연소성-연소시간

120 이내

(23±2), (50±5)% R.H.

KS M 3808:2011

연소성-연소길이

mm

60 이하

(23±2), (50±5)% R.H.

KS M 3808:2011

(3) 재료 검사

1) 현장에 반입하는 재료는 한국산업규격 또는 산업자원부 장관의 형식 승인 여부 및 재료의 규격, 품질 등이 도면 또는 공사 시방서와 일치하는 여부에 대하여 담당원의 검사를 받아야 한다.

2) 공사 착수 전에 재료(열교차단재)의 견본 및 시험성적표를 담당원에게 제출하여야 한다.



(4) 재료의 운반, 저장 및 취급

1) 열교차단재의 운반 및 취급시에는 열교차단재가 손상되지 않도록 주의해야 한다.

2) 열교차단재는 직사일광이나 비, 바람 등에 직접 노출되지 않으며, 습기가 적고 통기가 잘 되는 곳에 용도, 형상 등에 따라 구분하여 보관한다.

3) 열교차단재 위에 중량물을 올려놓지 않도록 하며, 2개월 이상 방치하지 않도록 한다.



3. 시 공



(1) 공사 전 검사

시공 전에 적용할 부위에 대한 설계도면 및 시방에 적합한지 확인하고 부적합한 경우 시정이 된 후 작업이 진행되어야 한다.



(2) 공사

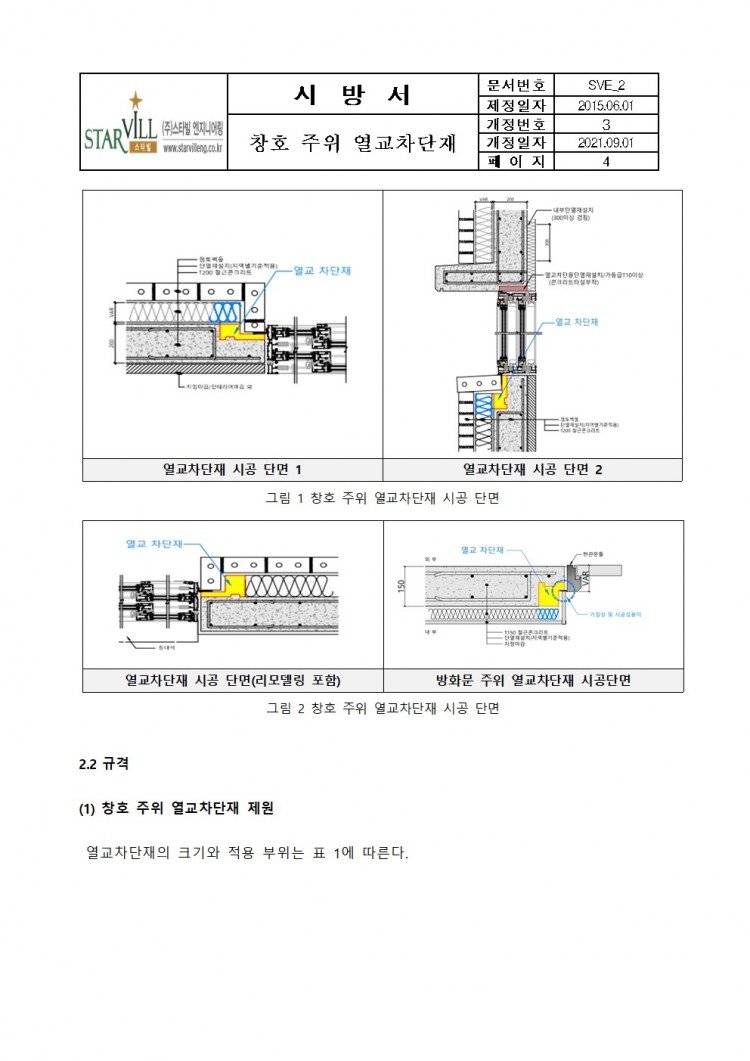

1) 벽체의 거푸집 설치와 동시에 열교차단재(매립재와 충전재)를 설치한다.

2) 콘크리트를 타설 후 일정 양생, 거푸집 탈형과 동시에 열교차단재 중 충전재를 제거한다.

3) 창호 설치와 외벽 단열재를 설치한다.

4) 외부 마감(조적 금속재 외) 시공을 실시한다.

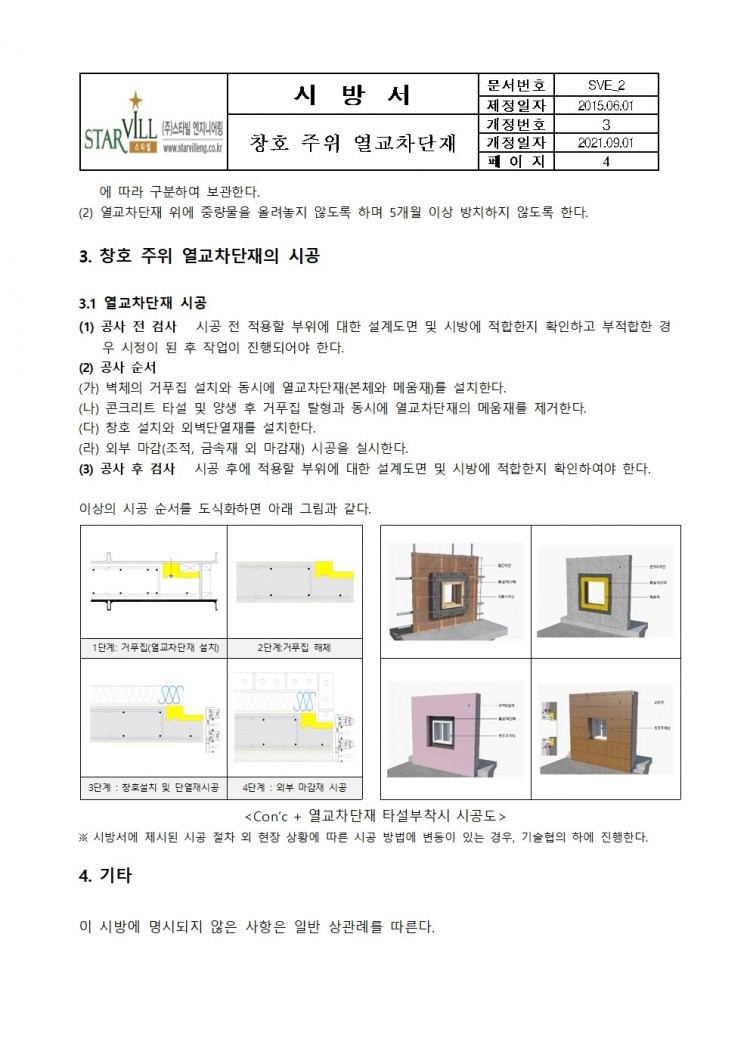

이상의 시공 순서를 도식화하면 다음과 같다.





4. 기타

이 시방에 명시되지 않은 사항은 일반 상관례를 따른다.
