송도 잭니콜라우스 골프빌라 제로에너지 1+++ 인증에 TIFUS 시스템 적용

6 티푸스 5 1,173 2023.11.04 10:54



건축개요

-대지위치: 인천 연수구 송도동 잭니클라우스 골프빌리지

-건축규모: 1,319m2(400평)

-구조: 철골구조+스틸하우스조(냉간성형강구조)

-설계: 포스코A&C

- 발주: 포스코 E&C

-시공: 마노건설

-구조 엔지니어링/시공: 스틸라이트



인천광역시 송도 잭니콜라우스골프장내 골프빌라 3동 이 순차적으로 준공되고 있다.

주요구조는 중량철골과 경량철골이 하이브리드된 복합구조이다.

티푸스코리아는 외벽의 외단열과 경사지붕의 내단열, 열교부위 처리, 내부 기밀작업에 참여하여 성공적으로 완료하였다. 총 3개 동 중에 첫 번째 건물이 준공되었다. 나머지 2개 동은 순차적으로 준공이 될 예정으로 현재 공정율이 99% 이상 진행되고 있다. 국내에서 첫 번째로 시도하는 철골하이브리드구조에 TIFUS 열교차단 외단열시스템이 솔루션으로 적용되었고 다양한 열교부위에 대하여 고민하며 시공사와 함께 풀어 갔다. 기밀성 확보를 위해 다양한 솔루션을 모색하여 원도급사인 마노건설의 강력한 의지와 티푸스의 협업으로 기밀성능이 N=50에서 1.2회? 로 잘 마무리 되었다. 기밀테스트에서 특이한 점은 건물의 실내 체적이 아니라 천정고까지의 체적만을 가지고 계산을 했다는 것이고 이렇게 하면 패시브협회의 체적 계산 방식보다 더 악조건으로 산출된다고 한다.



-----------------------------------------------------------------------------------------------------------------------------------------------------

사실 사진을 다 올리고 설명까지 곁들였는데 다 날라가고 위에 보이는 것만 올라갔네요....

그래서 다시 정리해서 올려봅니다.





아래 사진부터 설명하자면....

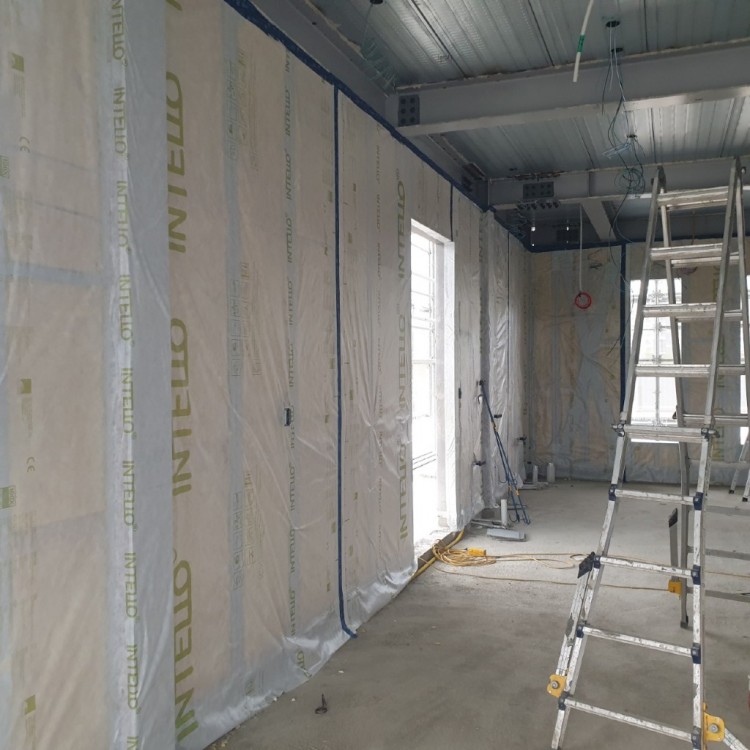

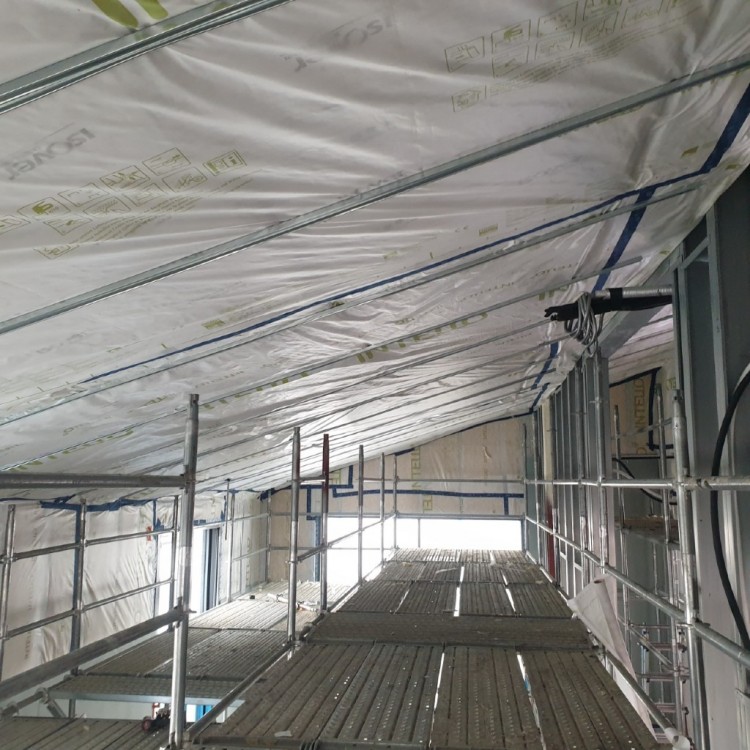

내부 가변형 기밀방습지 시공 전경이다.

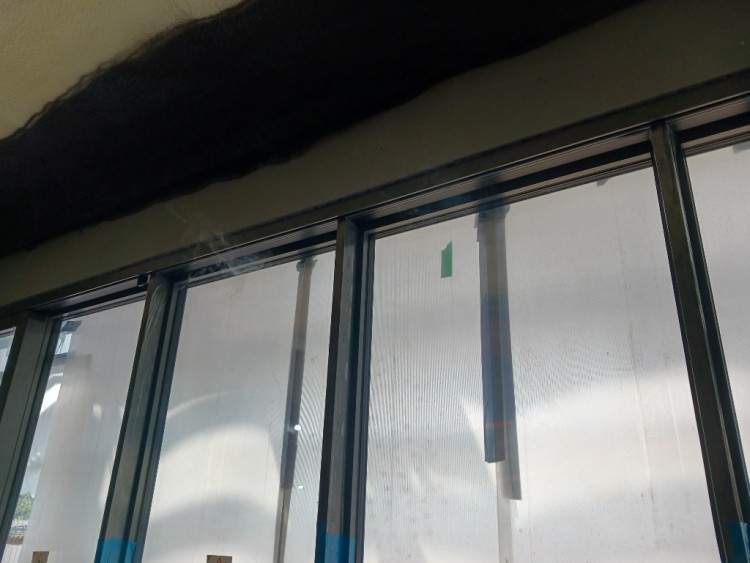

천정 상부에 철골 보가 노출되었는데 철골이 전체 연결되어 부분적으로 열교해결이 되지 않았다.

건물 특성상 외벽은 외단열로 지붕은 내단열로 진행되어 철골이 내부로 노출되는 문제가 있어 열교가 믾이 발생되는 구조이었다.






이를 해결하기 위해 내부로 노출되는 철골에는 우레탄 뿜칠로 보완하고 기밀성 강화를 위해 뿌리는 방습도막인 비스콘을 뿌려 열교와 기밀에 대응 하였다. 위에 사진을 자세히 보면 철골 부재가 연결되는 부위에는 볼트체결부위와 스티프너 부위등에 구멍이 숭숭 날 수 밖에 없어 불가피한 선택으로 준불연 경질우레탄을 외벽 테두리에 모두 뿜칠 하고 비스콘 도포를 하였다.

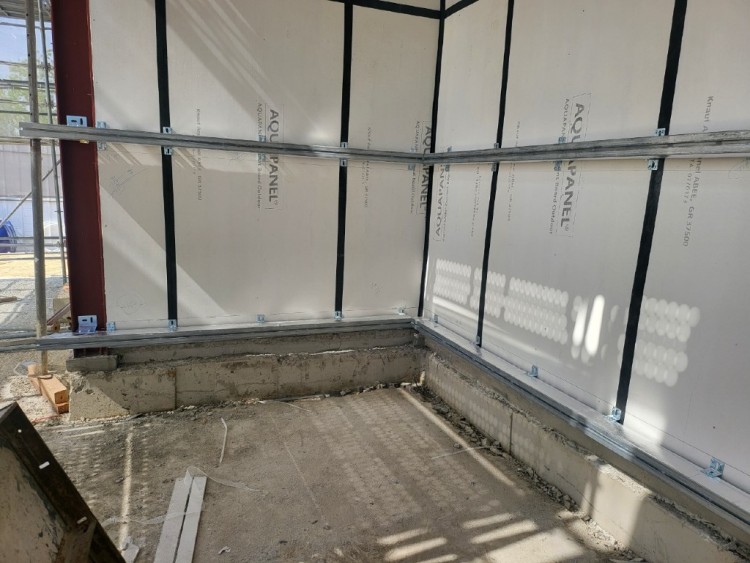

 아래 사진은 외벽 시공 전경이다.

철골 기둥 사이는 경량철골 스터드로 외벽 구성을 하고 조인트 마다 기밀 방수테이프를 붙여 방수부분을 조금 보완 하였다.

철골 기둥의 웨브 부분은 외단열전용 발수그라스울로 먼저 충진한 후에 그라스울을 시공하였다.

열교차단 단열프레임을 가로방향으로 배치하고 매 스터드 마다 브라켓으로 고정하여 설치한다.

하부 기단부는 별도의 방수처리 후 XPS로 단열시공을 한다.

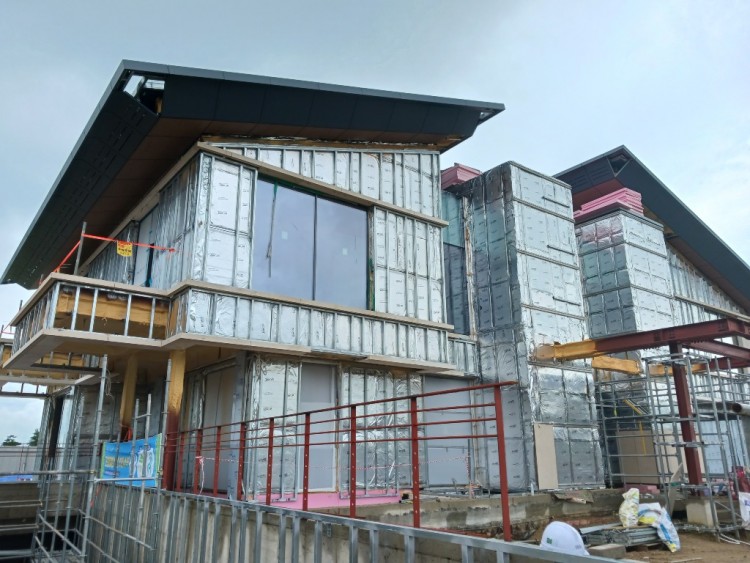

외벽 단열재가 시공되고 외장재인 강판시공을 위해 각파이프 하지가 시공된 전경이다.

노출된 H-형강 철골부재는 열교를 줄이기 위해 준불연 우레탄 뿜칠로 보완하였다. 이 부분은 외부와 내부로 연결되어 노출되는 부위에 적용 하였다.

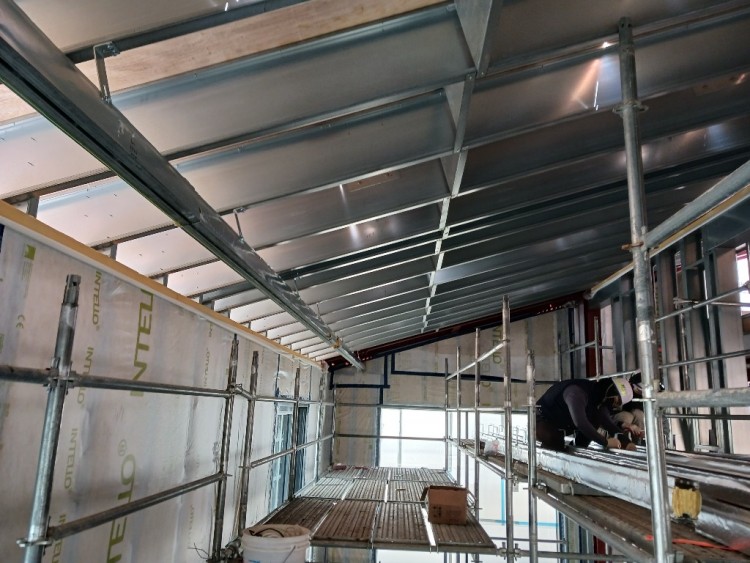

아래 사진은 경사지붕과 외부 벽체 접속부위 시공 전경이다.

외벽 외단열과 내부 천정의 내단열이 교차되는 부위에 열교차단을 위한 고밀도 우레탄패드를 적용 하였다. 지붕의 경량철골 래프터에 단열프레임을 전용 T-BOLT와 화스너로 결속하여 지붕 단열과 천장틀 고정을 위한 비구조요소 부재로 사용한다.

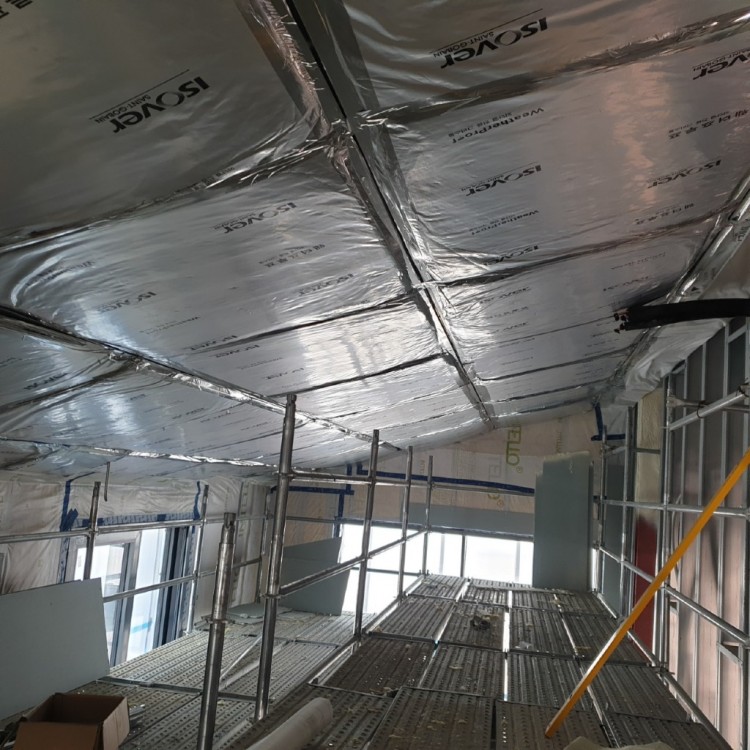

지붕 단열은 발수그라스울 48K 125mm를 두겹 시공하여 250mm 단열을 하였다.  단열재에 붙어있는 은박 페이싱은 투습이 되는 기능성 소재이다.






지붕 단열재 위에 기밀층 연장을 위해 가변형 기밀방습지를 시공하고 단열재의 처짐 방지와 기밀지의 탈락을 방지하기 위해 경량천정틀 M-BAR를 추가로 시공한다.

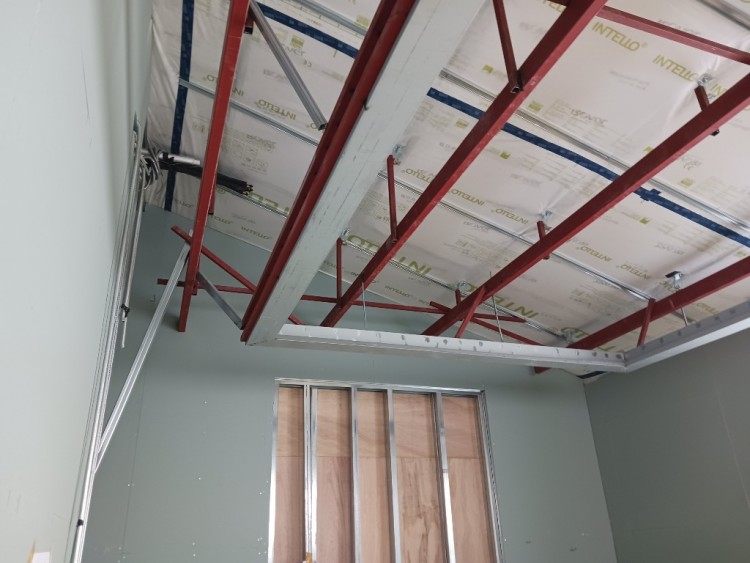

단열프레임에 철정틀 설치를 위한 각파이프 달대를 설치한다. 달대는 단열프레임에 전용 T-BOLT와 브라켓을 사용하여 고정한다. 볼트를 끼우기 위한 기밀지 파손 부위엔 기밀지와 브라켓 사이에 실리콘 패드를 T-BOLT에 끼워 작은 구멍도 막으려 노력했다.






이상으로 간략한 과정을 설명하였다.

외관은 앞의 조감도와 같이 아름답게 구현 되었다. 사진을 아직 컴에 다운로드 하지 못해 정리되면 추가 할 예정이다.

---------------------------------------------------------------------------------------------------------------

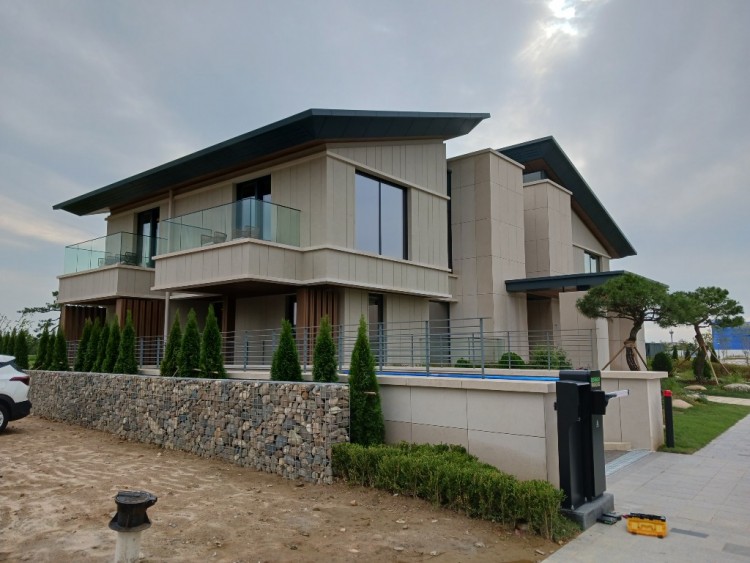

완성된 전경을 추가 한다.
