동건패널 사용 저에너지 리모델링 사례
동건패널
0
5,961
2018.02.27 17:16

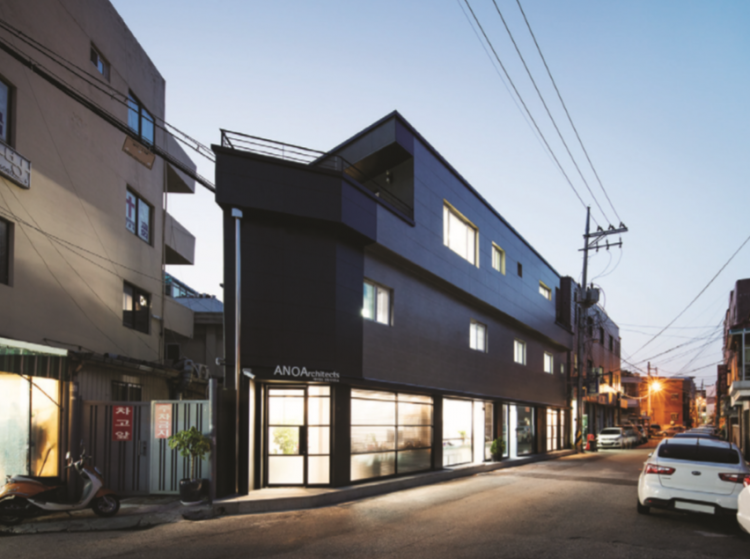

동건패널을 사용한 저에너지 리모델링 사례입니다.
| *용도 | 주택, 근린생활시설 |
|---|---|
| 건축물주소 | 경기 안양시 만안구 석천로 |
| 설계사 | 에이엔오건축사사무소 |
| 시공사 | (주)동건 |
| 대지면적 | 135.7 ㎡ |
| 연면적 | 204.66 ㎡ |
| 규모 | 지상 3층 |
| 구조방식 | 1층 - 철근 콘크리트조 2층 - 철근 콘크리트조 3층 - 연와조 |
| 난방설비 | 주택(각 세대별 보일러)/근린생활시설(냉난방 겸용기) |
| 난방용량 | 123.8 |
| 냉방설비 | 주택(각 세대별 보일러)/근린생활시설(냉난방 겸용기) |
| 냉방용량 | 27.5 |
| 외벽구성 | 내,외부 시멘트벽돌벽 사이 비드법단열재(기존벽체) 위 75mm 동건패널 단열재 |
| 외벽 열관류율 | 0.219 W/㎡·K |
| 지붕구성 | 150mm 콘크리트 아래 50mm 비드법 단열재 아래 100mm 동건패널 단열재 |
| 지붕 열관류율 | 0.188 W/㎡·K |
| 바닥구성 | 150mm 콘크리트 위 50mm 기포 콘크리트 위 보온판 위 난방 분배시설 위 바닥마감 |
| 바닥 열관류율 | 1.274 W/㎡·K |
| 창틀제조사 | KCC |
| 유리 제조사 | KCC |
| 유리 구성 | 내부: 22mm 로이복층유리 외부: 16mm 복층유리 |
| 유리 열관류율 | 1.2 W/㎡·K |
| 창호 전체열관류율 (국내기준) | 1.5 W/㎡·K |
| 현관문 제조사 | 단열 결로 방지도어 |
| 현관문 열관류율 | 1.282 W/㎡·K |
| 문기밀성능 (국내기준) | 0.63 ㎥/㎡·h |
| 난방에너지요구량 | 67.8 kWh/㎡·a |
| 1차에너지소요량 | 227.8 kWh/㎡·a |
