역전지붕 이해를 돕기 위해 목업(MOCK UP) 만들어 보았어요

6 티푸스 6 3,251 2023.01.06 16:19

   이번에 역전지붕 샘플 목업을 만들어 관심 있는 분들에게 도움이 되고자 보여드립니다.

전반적인 내용은 이미 여러번 시공과정을 담은 사진과 약간의 설명을 곁들여 게시 해 드렸었는데, 현장 시공 경험이 없는 분들은 어떻게 해야 할지 난감해 하시는것 같아 이해에 도움을 드리고자 합니다. 사실 이와 관련한 문의가 너무 많아 목업을 만들어 언제든지 굼굼하면 오셔서 볼 수 있고 설명도 자세히 들을 수 있도록 준비해 보았습니다.



사진은 시공 순서데로 정리해서 소개합니다.



콘크리트 구조체를 만들 수 없으니 합판을 이용해서 구조체를 대신해 보았구요.

나머지는 현장과같은 실물로 제작해 과정별로 보여드립니다.

다만, 합판 위에 만들어 프라이머 작업은 별도로 하지 않았음을 참고 바랍니다.



전체적인 시공 순서는

콘크리트 바탕면 정리 및 청소 --> 코너 면접기 (삼각면귀 설치) --> 프라이머 도포 --> 들어간 모서리 보강시트 --> 시트방수 1차 (바닥에서 벽으로) --> 시트방수 2차(바닥에서 벽으로/배수구 주변부터 시작) --> 바닥 압출법보온판 1겹 깔기 --> 배수 스리브(PVC 레듀사) 설치 --> 벽 압출법보온판 붙이기 --> 바닥 압출법보온판 2겹째 깔기 --> 배수 스리브(PVC 레듀샤) 설치 --> 지붕용 투습방수지 깔기 --> 배수 트렌치 설치 --> 조경용 배수판 깔기 --> 토목용 부직포(장섬유 250g/m2 이상, 일반적으로 300g/m2사용) 깔기 --> 자갈 올리기 --> 청소 순으로 됩니다.

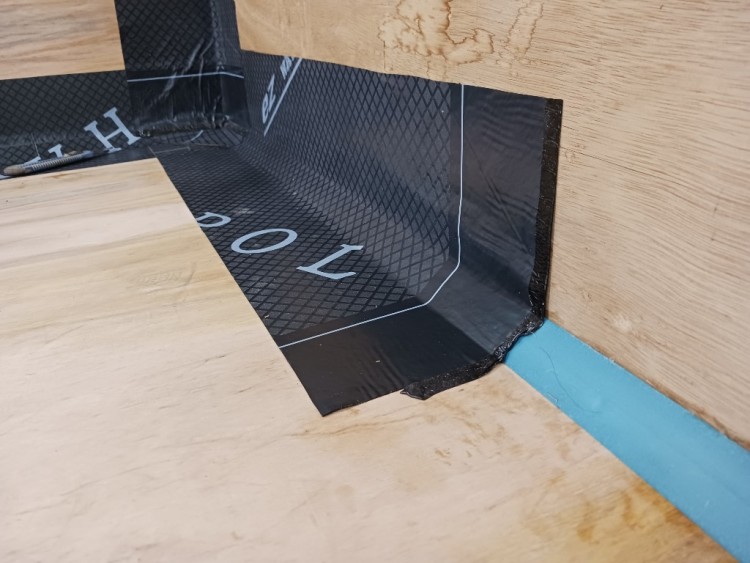

 모서리 면귀 설치와 보강시트를 한 상세 입니다.

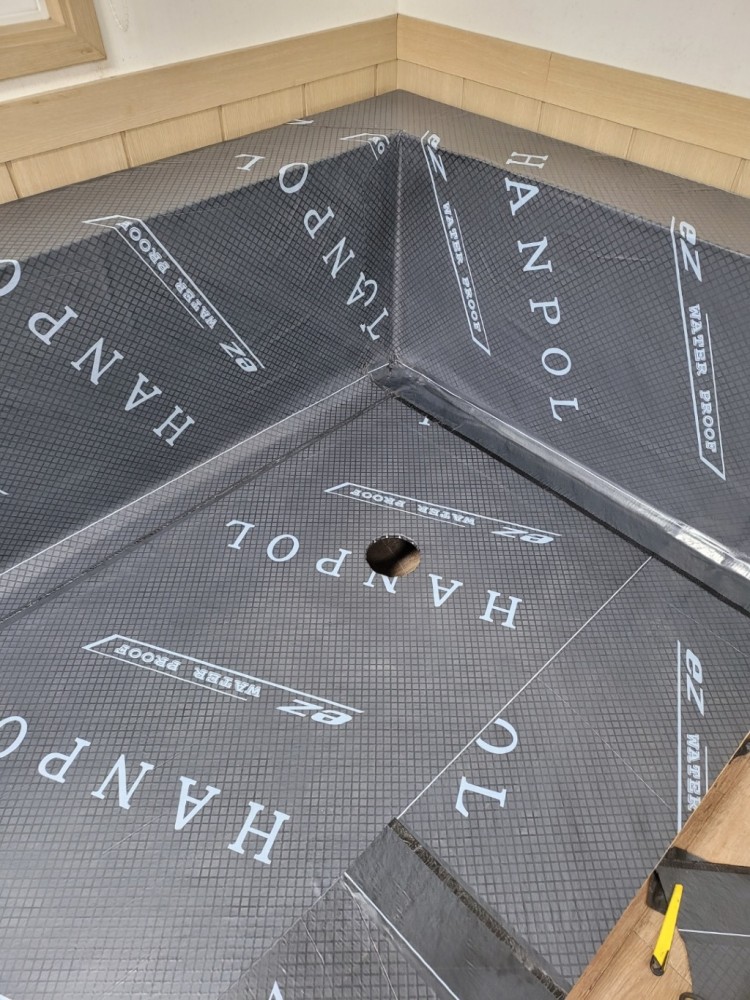

시트방수를 한 모습입니다.

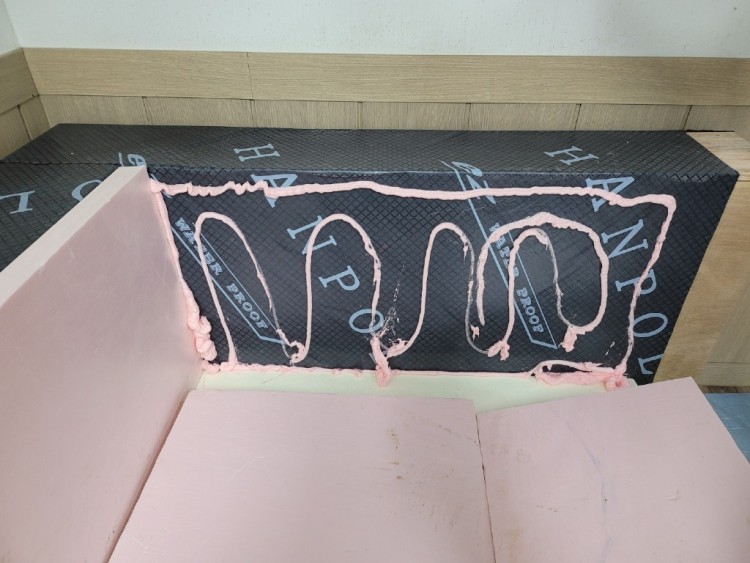

 파라펫에 압출법오온판을 붙이는 모습입니다.

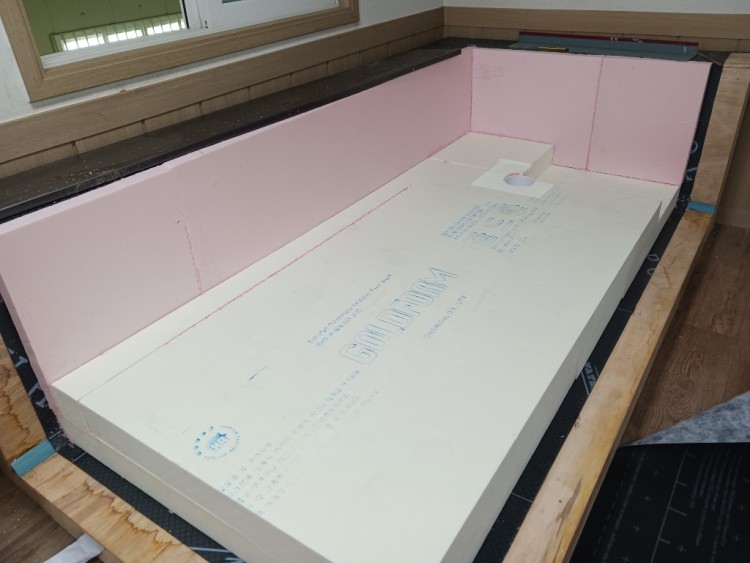

압출법보온판을 깐 모습입니다.

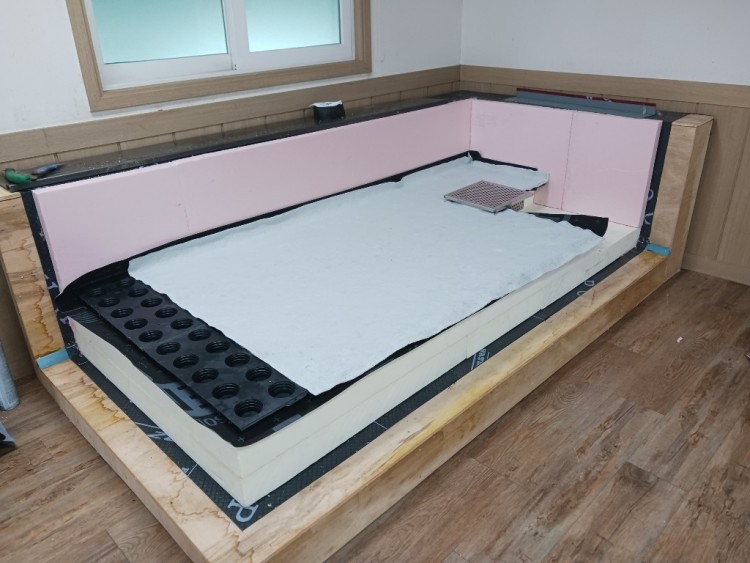

 지붕용 투습방수지와 조경용 배수판을 깐 모습입니다.








 부직포를 깐 모습입니다.

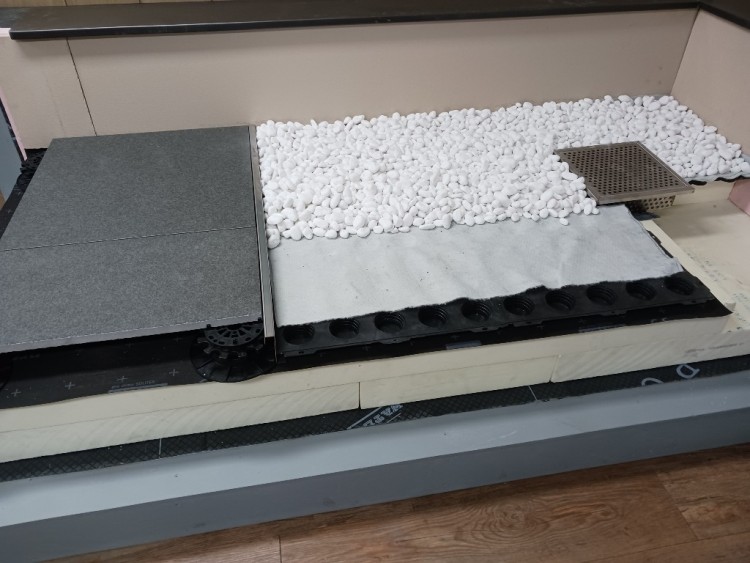

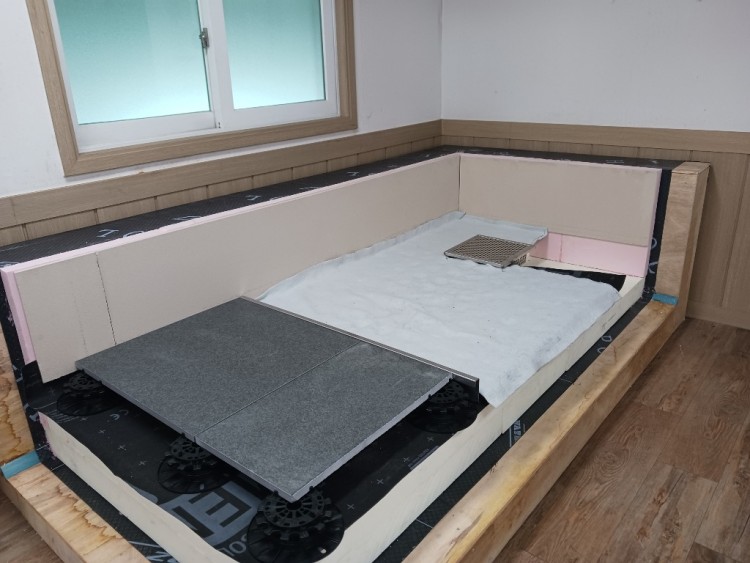

페데스탈 위에 판석을 깔 경우의 모습 입니다.

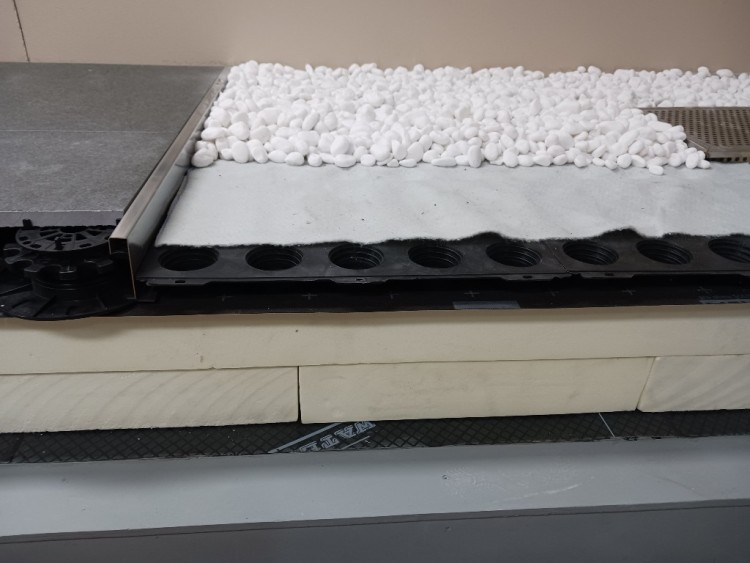

페데스탈 판석과 자갈 갈기 경계부분 상세 입니다.








샘플이라 백자갈을 깔아 보았습니다. 백자갈은 10Kg 한 포에 택배비 포함 5,900원 소요되었습니다.

약 1m2에 총 여섯 포 깔았습니다.

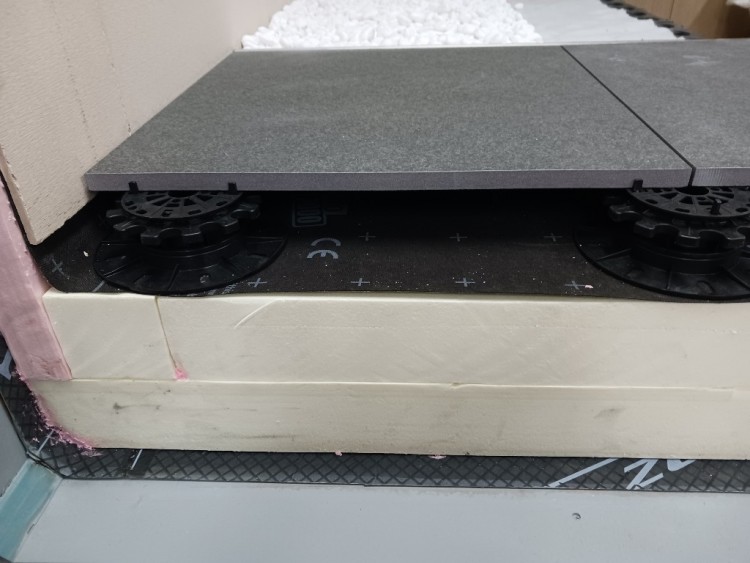

 페데스탈 부분 상세입니다.

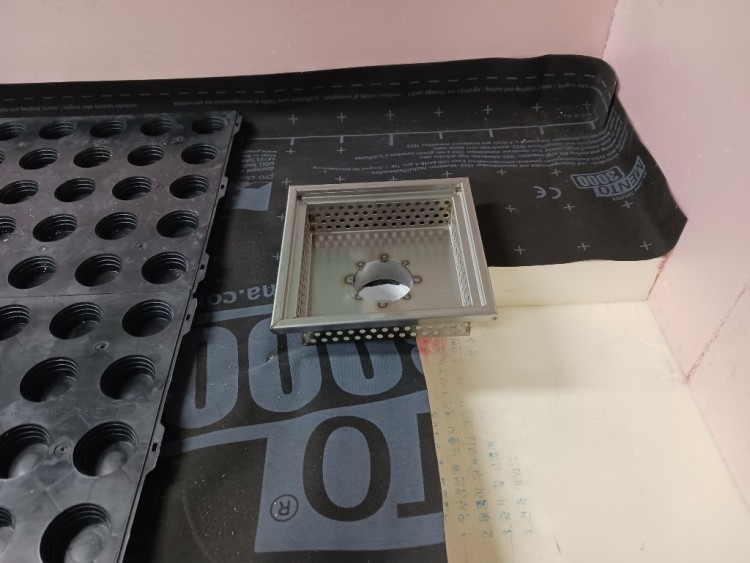

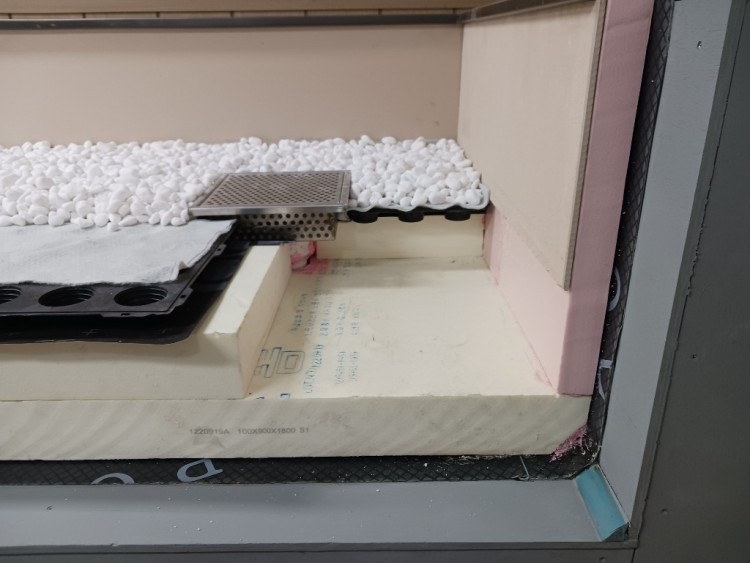

배수 트렌치 부분 상세 입니다.



이상 간략하게 역전지붕 목업에 대한 설명 입니다.

굼굼하신 분들은 티푸스코리아(031-322-3551, 경기도 용인시 처인구 이동읍 소재)에 언제든지 방문하시어 목업 실물을 보시고 설명 들으실 수 있습니다.

기회가 되면 간단한 실습도 할 수 있도록 준비해 볼 예정입니다. 아직 준비는 안되어 있지만 올해도 관심이 많으면 추진해 볼 수 있을 듯 합니다.  그럼......



Comments

M 관리자 2023.01.05 20:52
대단하세요.. ㅎ..
감사합니다.
5 골드카드 2023.01.06 14:26
벽체 단열재가 하부단열재 1단 설치 후 붙는데 2단 다 설치하고 벽체 단열재 설치하는거랑 뭔가 차이가 있나요?
6 티푸스 2023.01.06 16:37
1. 바닥에 압출법보온판을 1단 설치 후 벽체부분 단열재 설치를 하면 자동적으로 단열재 겹침 위치에 통줄눈이 안생깁니다. 즉, 지그재그 형태가 되어 단열에 조금이라도 유리합니다.

2. 벽체 단열재는 본드로 붙이지 않고는 자립하기 어렵습니다. 그래서 벽에는 우레탄접착폼으로 붙이고 바닥 2단을 하면 바닥 단열도 좀 더 밀실 하게 할 수 있고, 벽 단열재도 벌어질 확율이 많이 줄어듭니다.

3. 바닥 단열을 다 하고 벽을 붙이면 바닥과 벽의 접합부에 틈이 많이 생깁니다. 왜냐하면 파라펫 4면 전체가 일정하게 같은 높이로 형성될 확율이 매우 낮습니다(스라브 물 구배를 잡다 보면 바닥에서 파라펫 상단까지의 높이는 모두 달라 집니다).
단열재를 한장 한장 구배에 맞춰 정밀하게 제단하기도 쉽지 않구요.  이 부분에 틈이 많이 생기면 우레탄폼을 충진해야 하고, 폼은 흡수율이 높으니 많이 사용할 수록 단열에 영향을 주고, 그 틈에 폼이  밀실하게 충진될 확율도 낮아집니다.
그러니 설치 순서를 먼저 하는 것으로 좀 더 인력이 덜 들고 비교적 밀실한 단열이 되는 거죠.
8 신범석 2023.01.17 08:22
감사합니다.
역전지붕에 대해서는 대표님한테 정말 많이 배우고 있습니다.
4 일용이엄니 2023.03.01 16:35
평지붕외단열(역전지붕) 상세도면은 티푸스코리아 홈페이지에 게시 되어 있습니다.
1 voto 2023.12.12 11:15
실물로 보니 너무 이해가 잘됩니다 감사합니다
