표준주택 공정관리

19호 표준주택 토대공사,벽체 공사

5 콜루 15 6,814 2018.04.10 15:06



제 시공에 관하여 관심을 많이 주셔서  감사합니다.

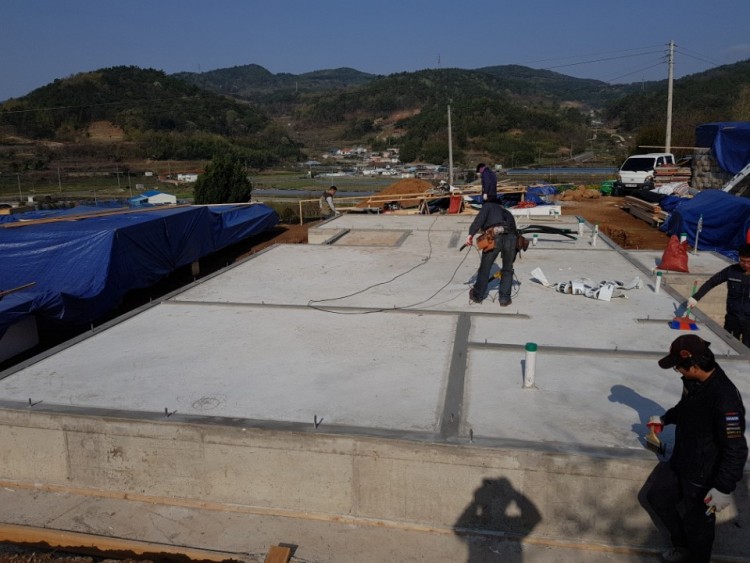

전일 고강도 셀프 레벨 모르타를 시공후에



기초상부 청소후 작업을 이어서 합니다.

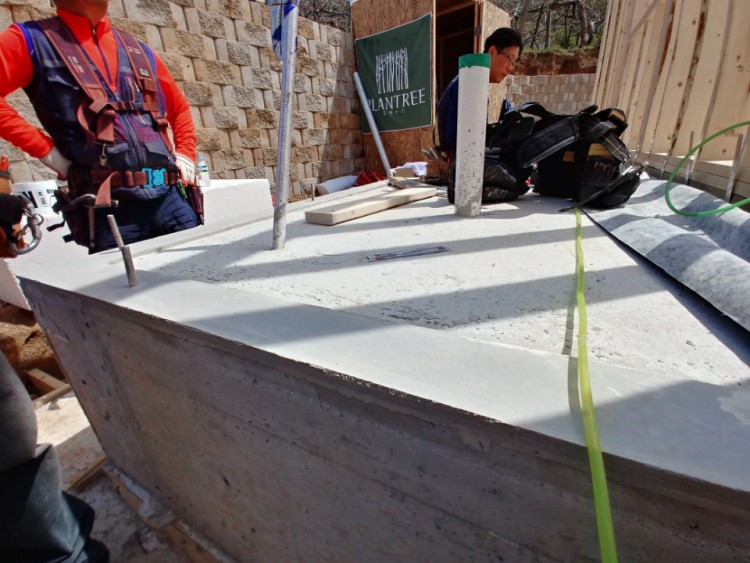

셀프몰탈 상부면이 그림처럼 깨끗하게 나오게 되고   단단하고 매끄럽습니다.







매끄러운 토대 수평면에

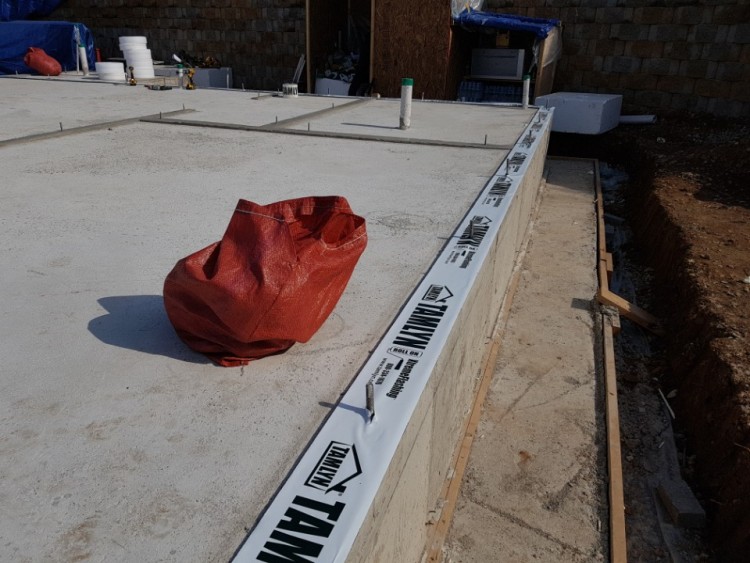

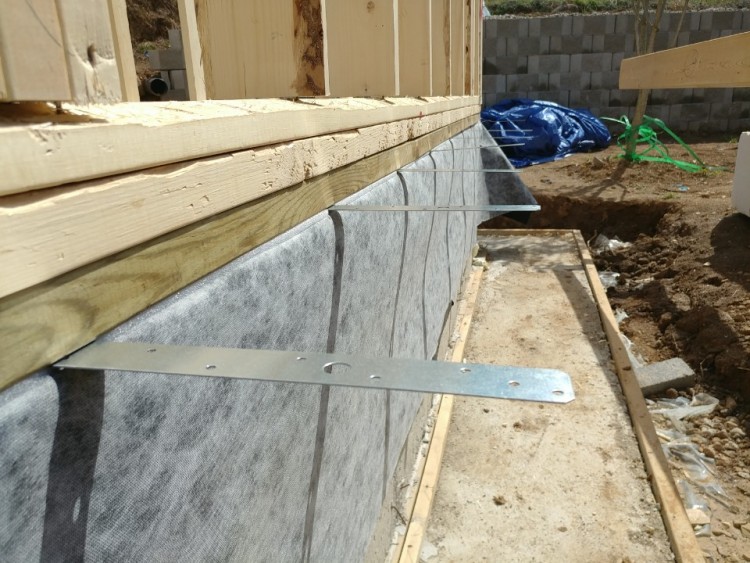

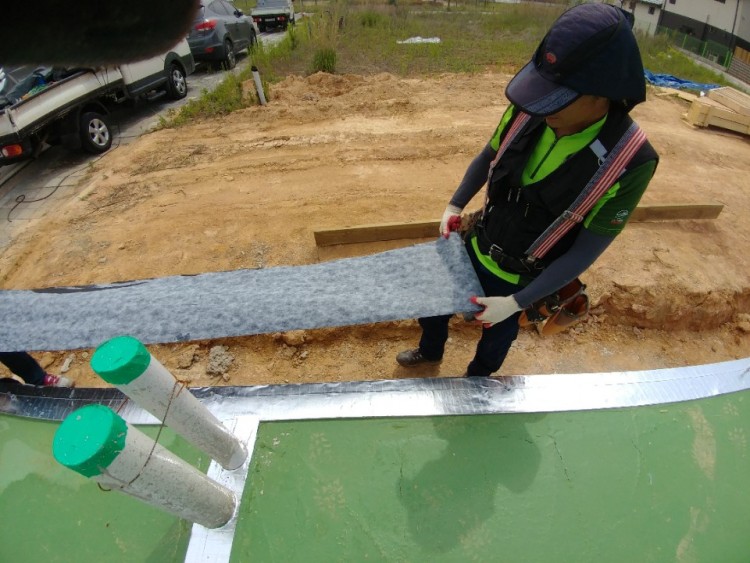

탐린사의  아스팔트 방수 테잎을 시공해서 바닥에서 올라오는



습이 직접적으로 토대에 오지 못하도록 했습니다.






마대는 되도록 가지고 다니면서

바로바로 쓰레기를 담습니다.









위 사진은 타 현장 사진입니다.  [이해를 돕기위한 다른현장사진]









위 사진처럼 연결시키기 위하여..

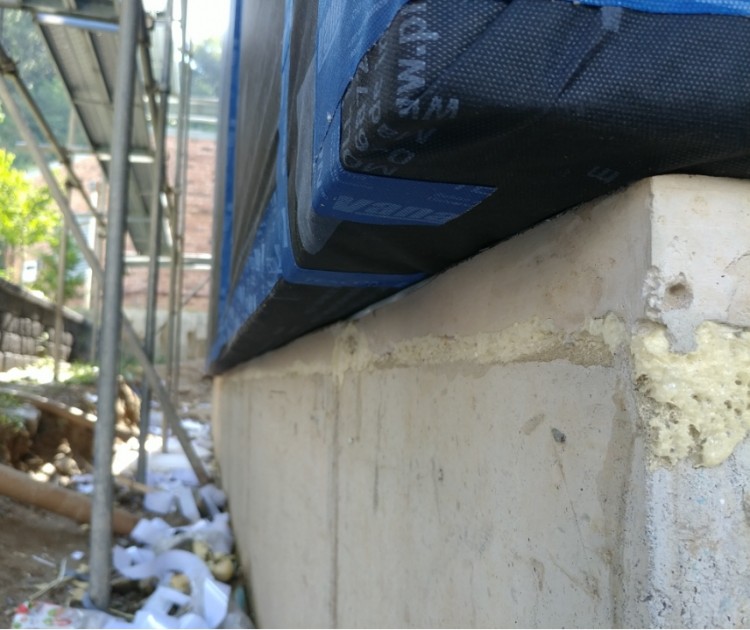

그 이후에  벽체 외부 투습방수지와  연결하도록  미리  방습지를 선시공 해놓습니다.



내부 방습지 선시공과 같은 개념입니다.















그 이후

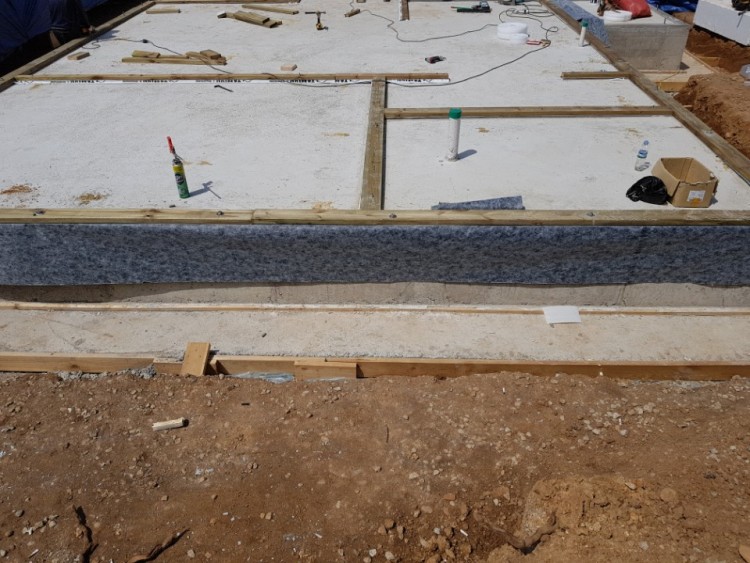

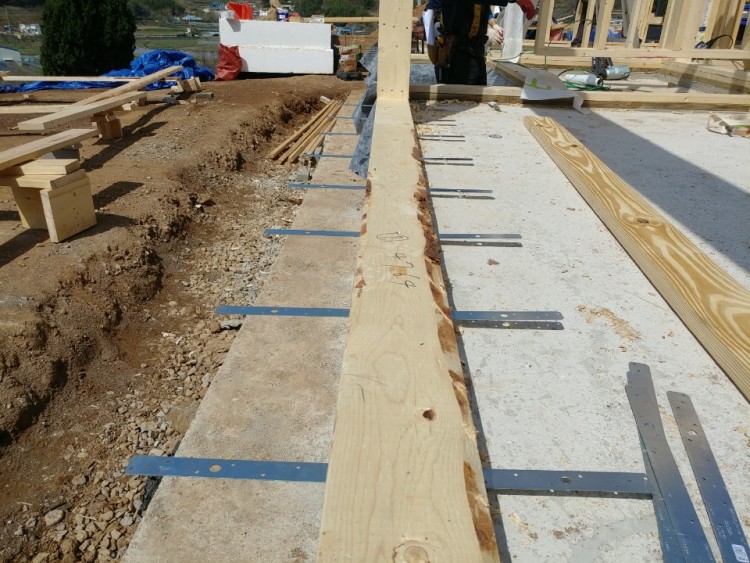

중요하다고 생각하는  토대밑 씰실러를 설치합니다.



마음같아서는 중목구조에 사용되는  강화플라스틱의 이격자재를 사용하고 싶지만

씰실러도  잘만 시공하면 그 역할을 충분히 해줄것으로  생각합니다.



만약 토대밑에 모르타르를 나중에 채워넣는다면

이 토대밑 이격재의 역할은 없어지기가 쉽습니다.





방부목에 사용되는 못은

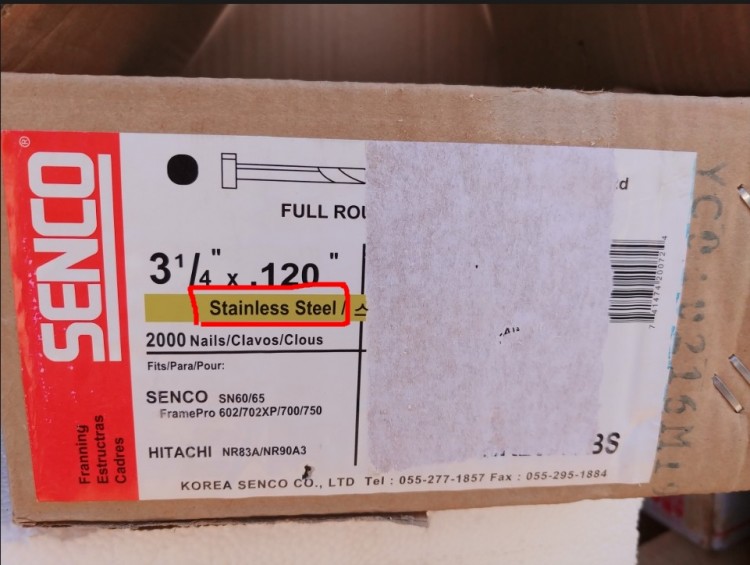

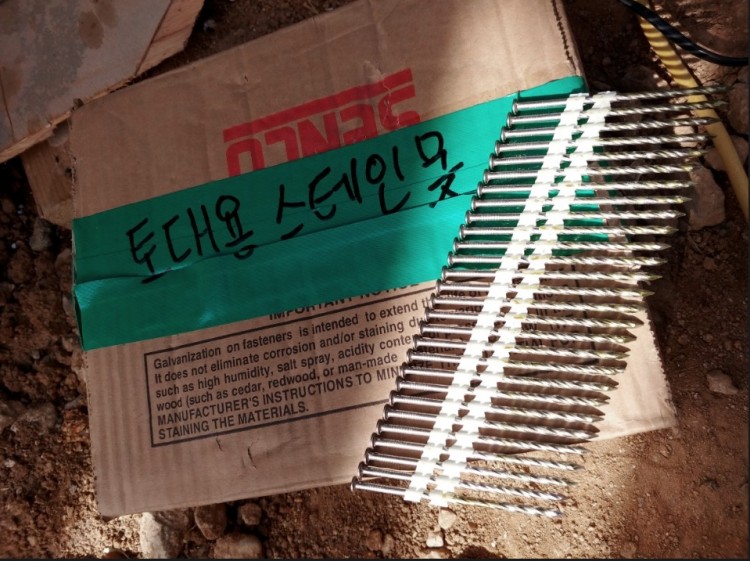

스텐레스 못을 사용했습니다.



많이 비싸지만 꼭 사용해야 한다고 판단해서.  사용하고 있습니다.

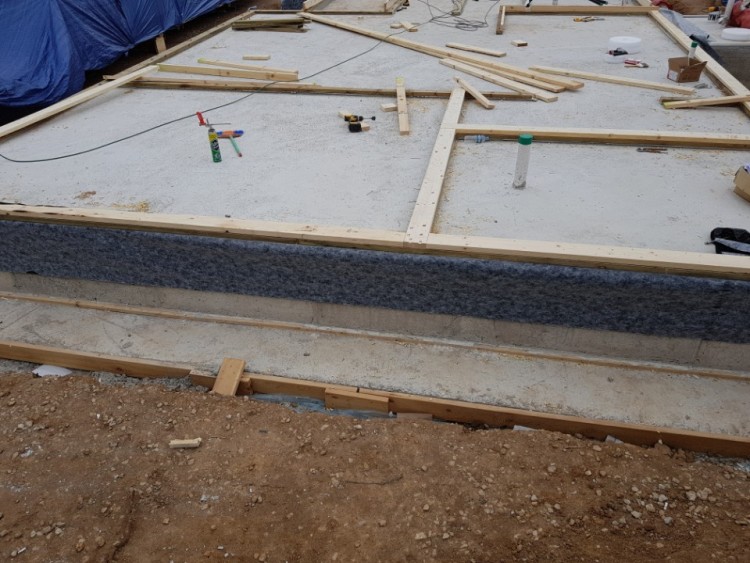

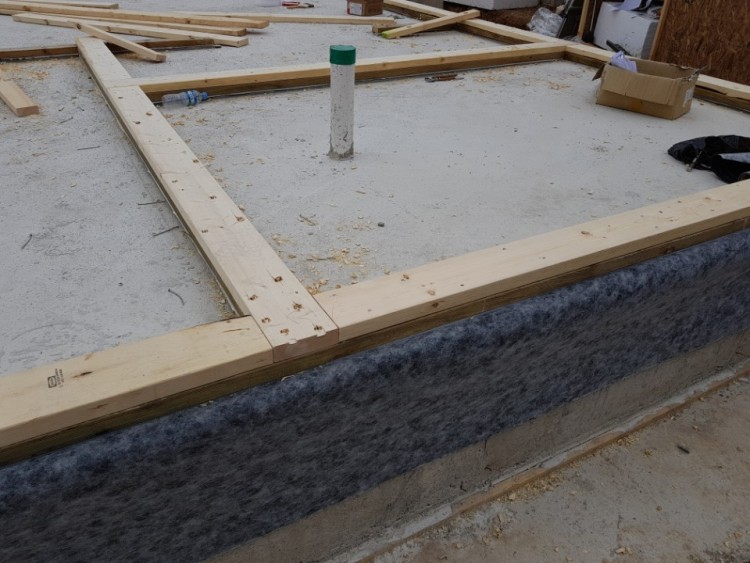

쐐기나 대패질 없이 방부목과 구조목이 시공된 모습



작업하느라 사진을 못찍었습니다만

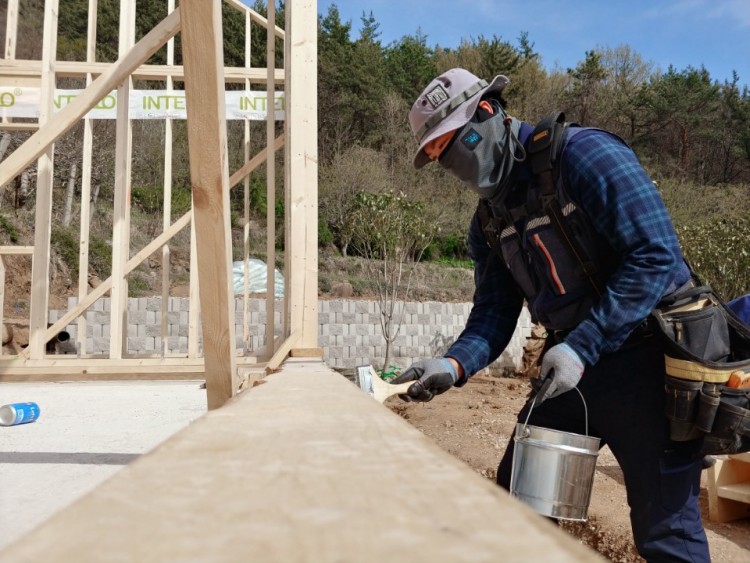

방부목의 절단부와  타공부분은  목재 보호재를 칠하였습니다.







이게..투명색이라~!!  티가 안납니다. ㅎㅎ










기초 콘크리트를 정확히 하고



토대를 기초에 맞추는것이 아니라    본 도면대로 시공합니다.



길이와 치수가 계획된 되로 시공될수 있도록 합니다.



현장에서  판단해서 수정되는 사항을 최소화 하고



임기웅변식 건축을 피하려 하고 있습니다.

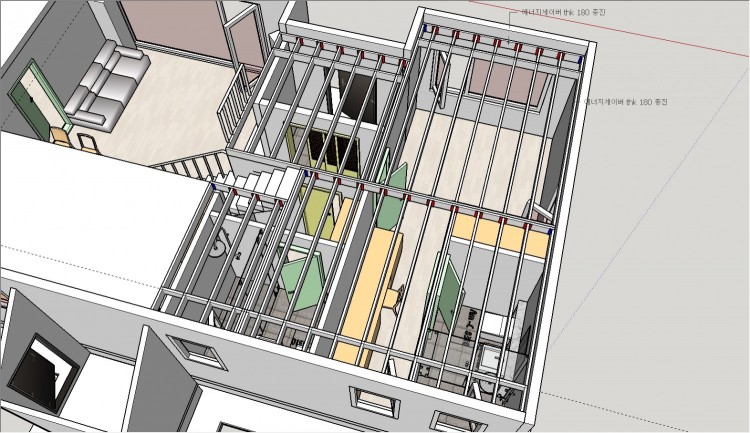

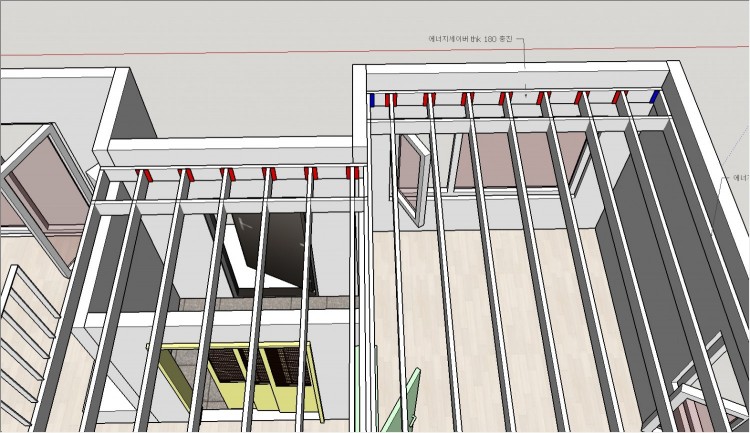

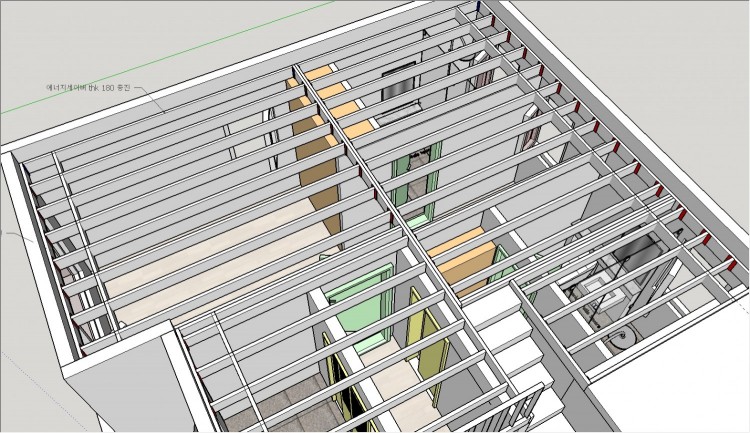

계획된 구조도면

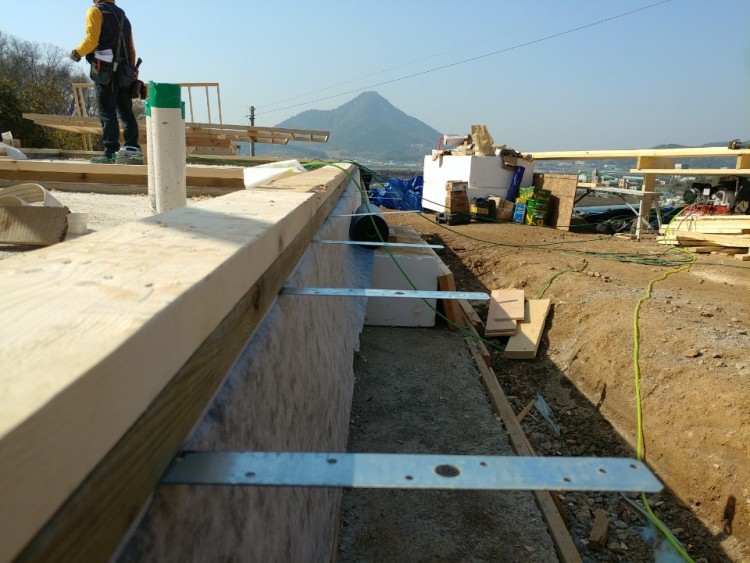

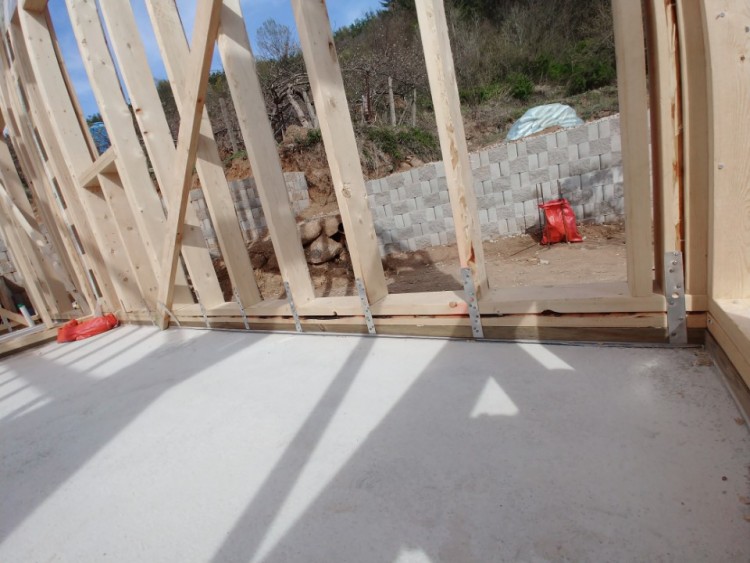

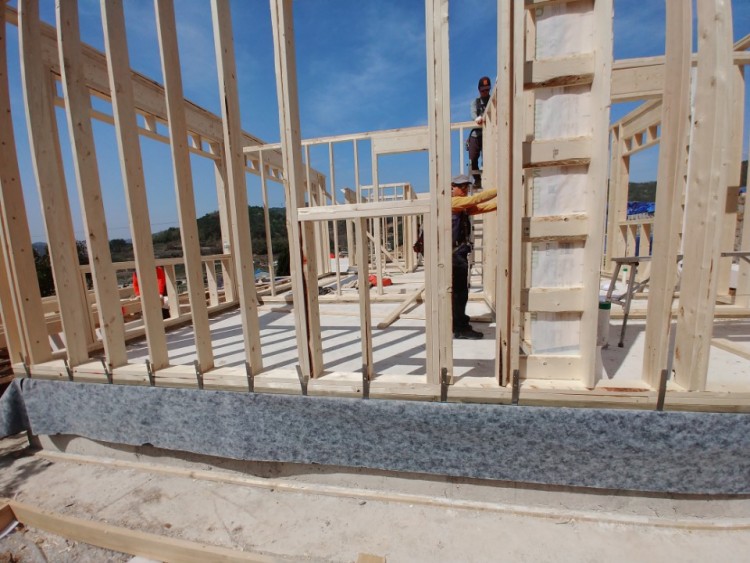

토대목과 샛기둥을 철물로 연결합니다.

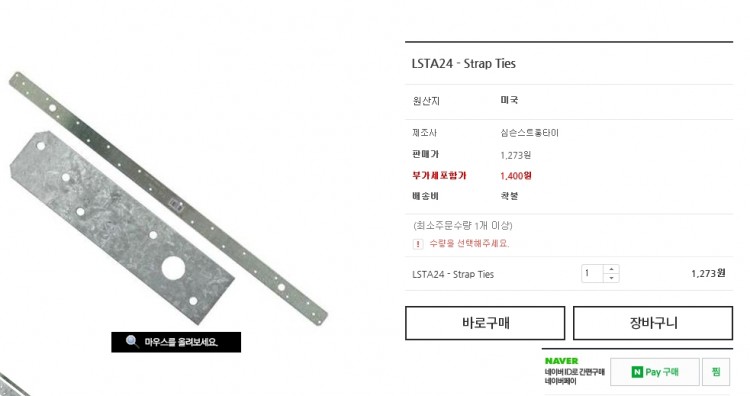

사용된 철물입니다.



집 스터드를 모두 토대에 연결하는데  철물값 13만 5천원 정도 들었습니다.



못도 한박스에 4만원정도면 다 시공됩니다.



인건비도  혼자서 2시간이면 다 박을수 있습니다. [건사용]



기초때 심은  앙카의 간격이 1.2m 이고



그 앙카와 강하게 체결될수 있다고 생각됩니다.





구조계산을 해서 구조도면을 가져오신다면  더 할나위 없겠지만



그렇지 않은 집도  이렇게



제 경험에 의한  "야매"로  시공해드리고 있습니다.







투자할만한 가치가 있다고 생각하고 있습니다.

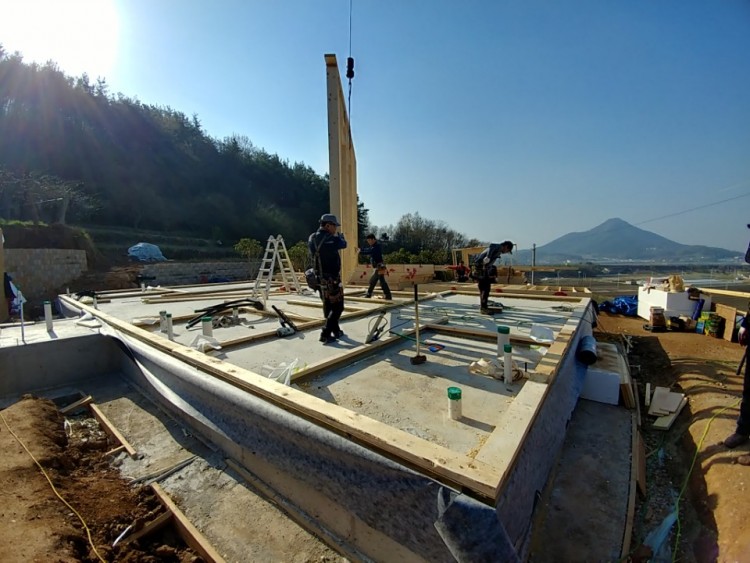

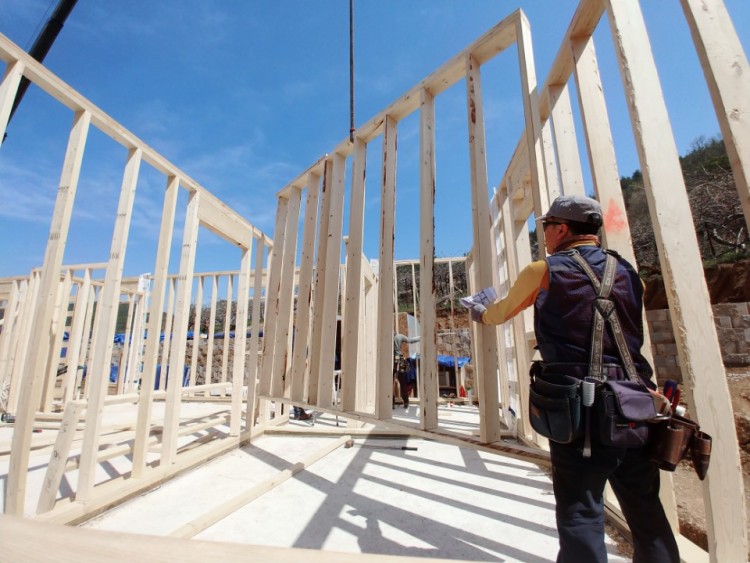

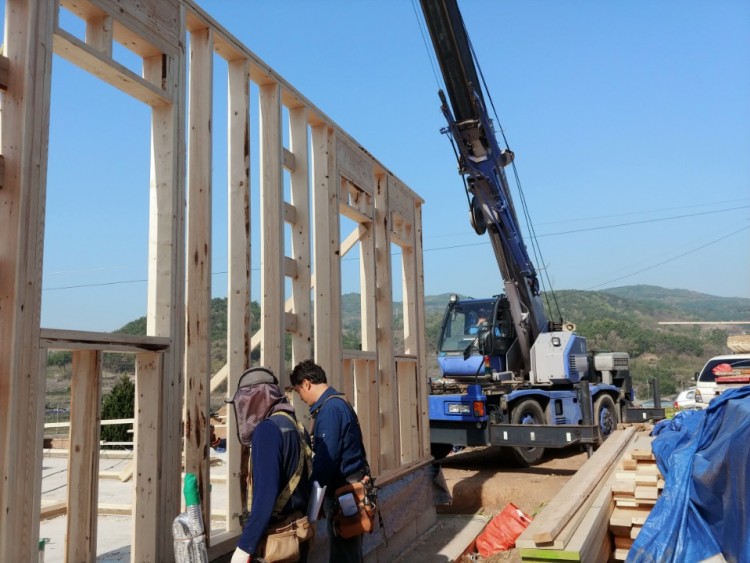

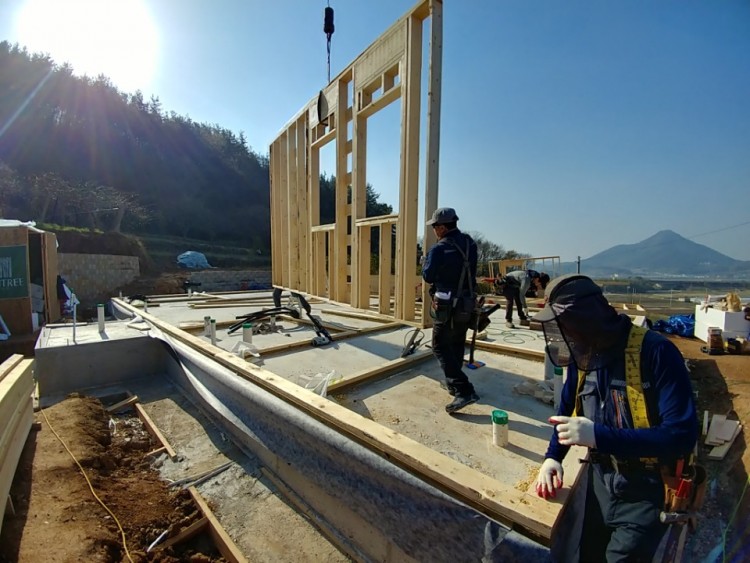

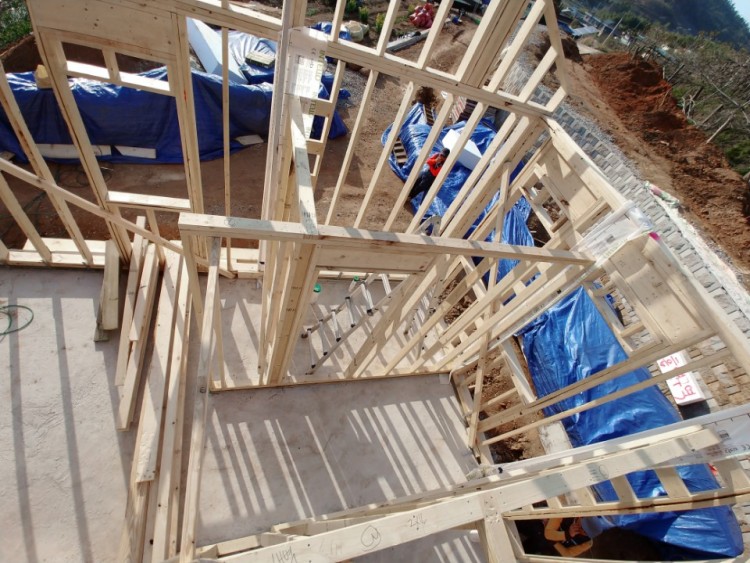

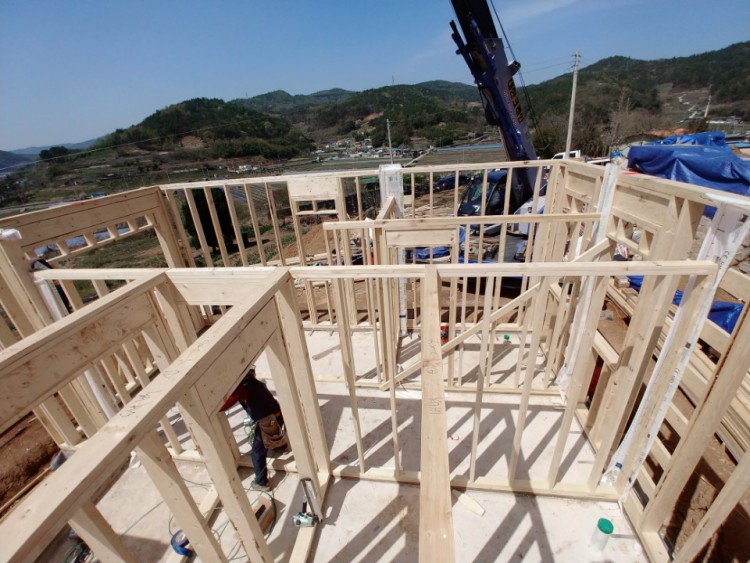

그 이후~ 제작된 벽체들을  조립해 나갑니다.

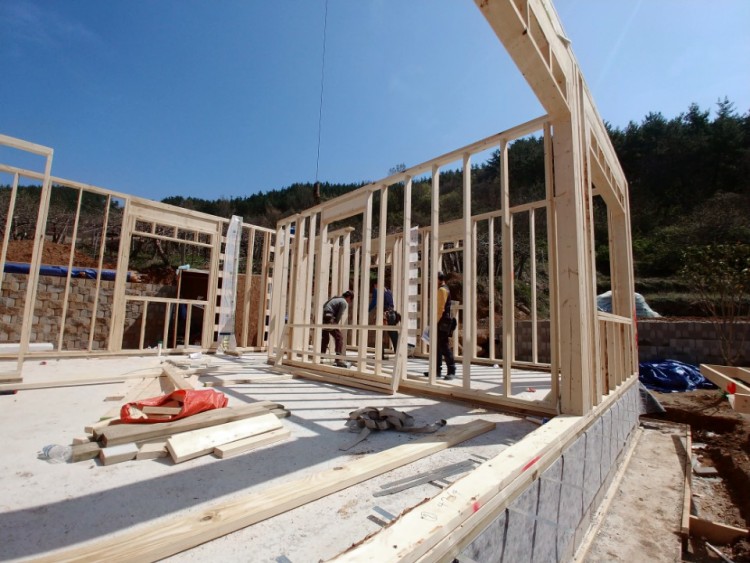

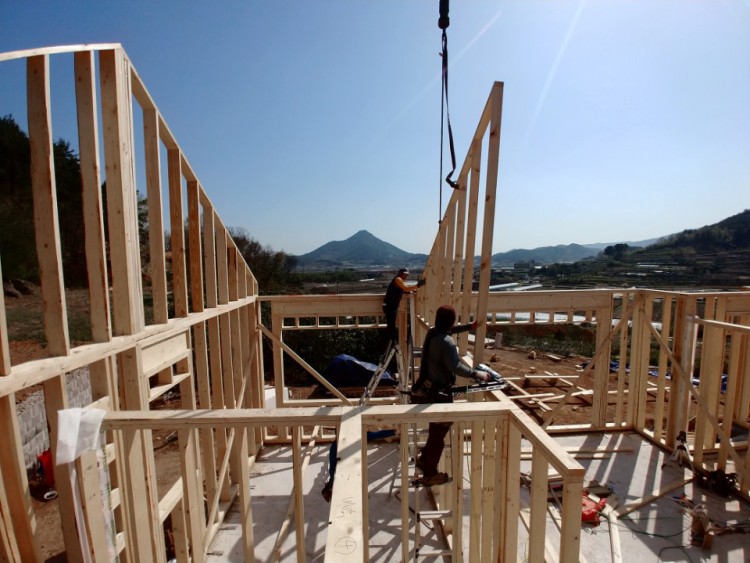

토대위 1층의 샛기둥 그 위로 2층의 샛기둥이  일직선상에 놓이도록 합니다.

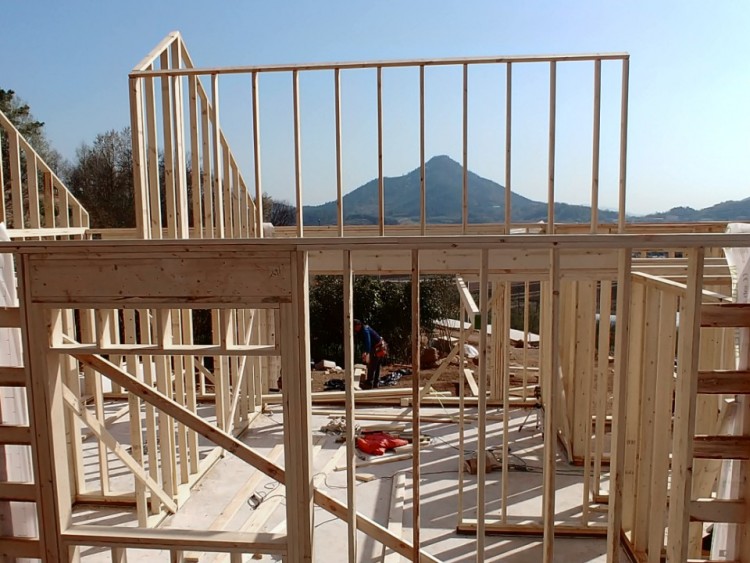

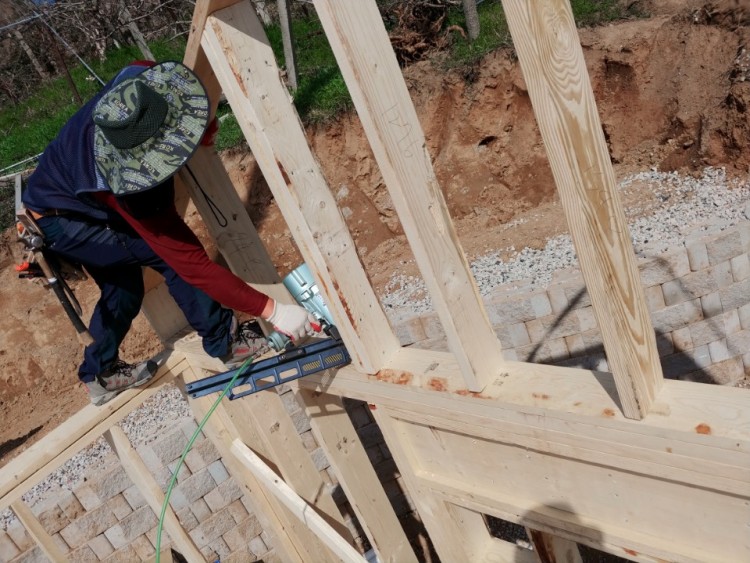

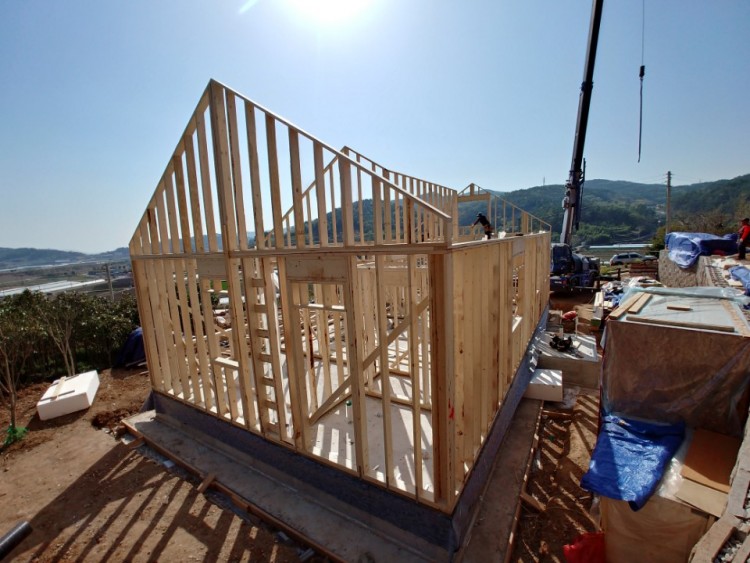

삼각형의 지붕 속에 들어가게 되는 벽체도   온전한 벽체의 형태를 만들어서 지붕과 조립하게 됩니다.



지붕에 매달아  덧대는 형태로는 시공하지 않습니다.



지붕에 덧달아 매는 형태로 시공하게 되면  빠르고



자재,인건비도 덜들지만  그렇게 하고 있지 않습니다.















보통 합판까지 시공해서 조립하는데

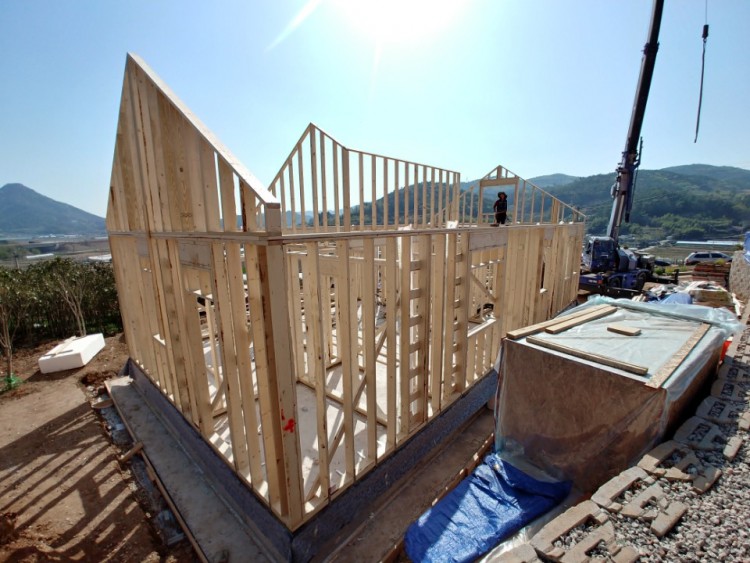

이번 순천 패시브 하우스에서는  오랫만에 누드로 조립했습니다.

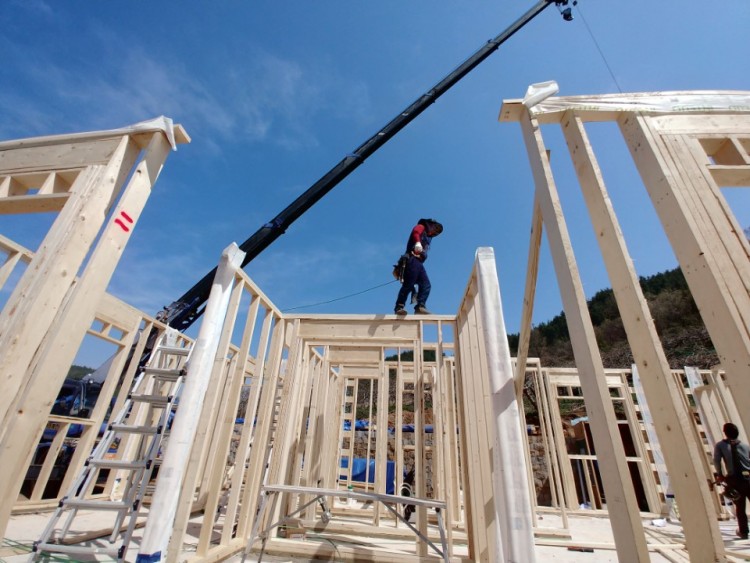

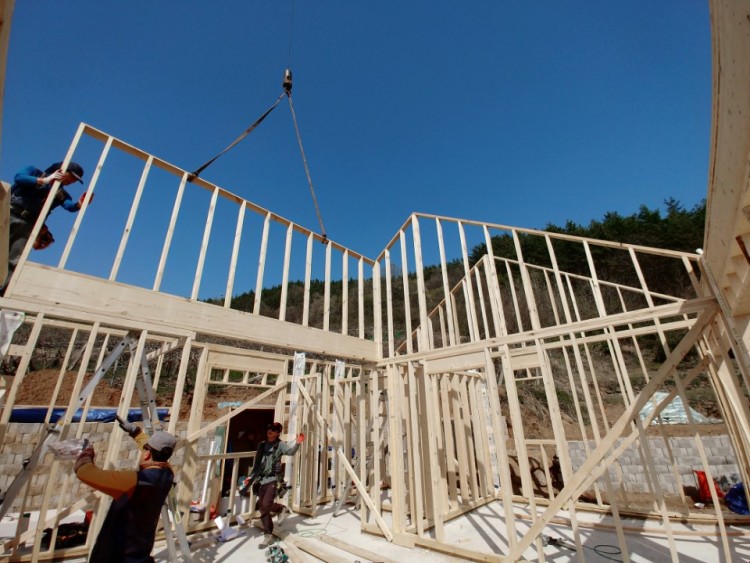

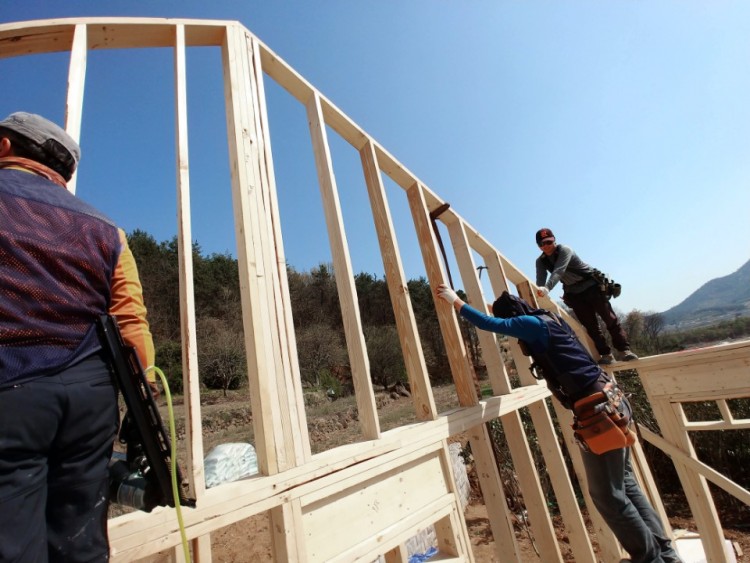

1층 벽체를 세우는데  2시간정도 걸리고    꼬매고  고정시키면 점심시간정도가 됩니다.

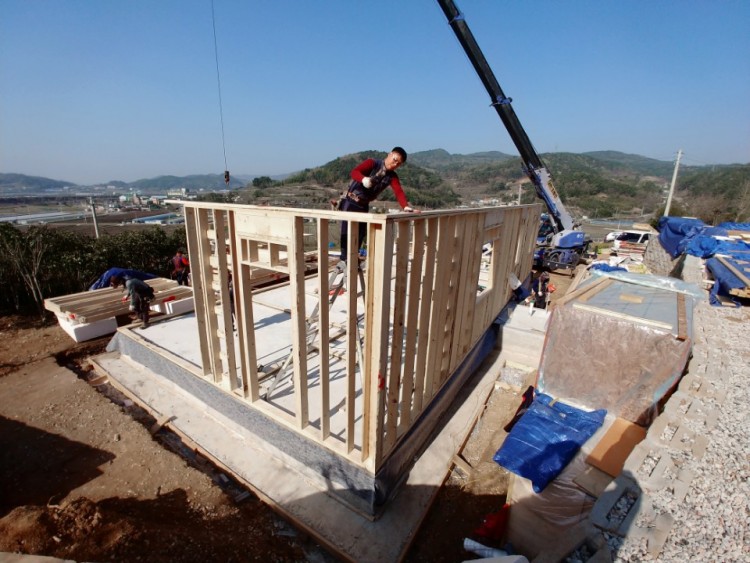

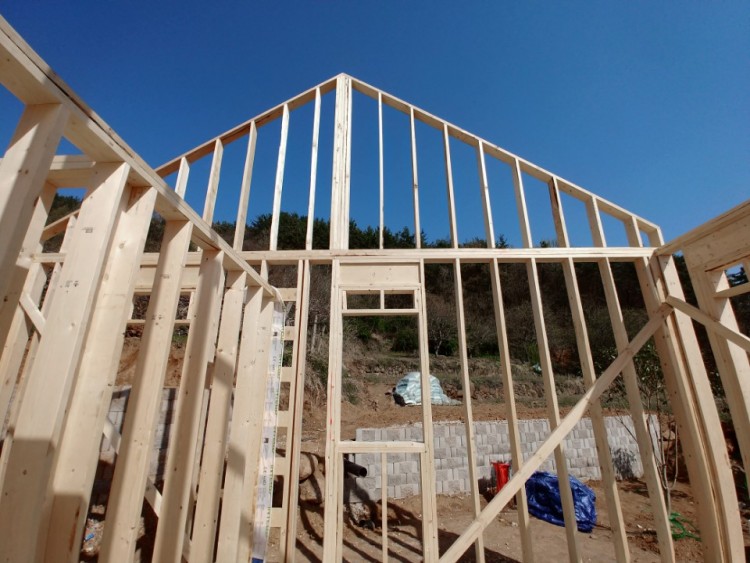

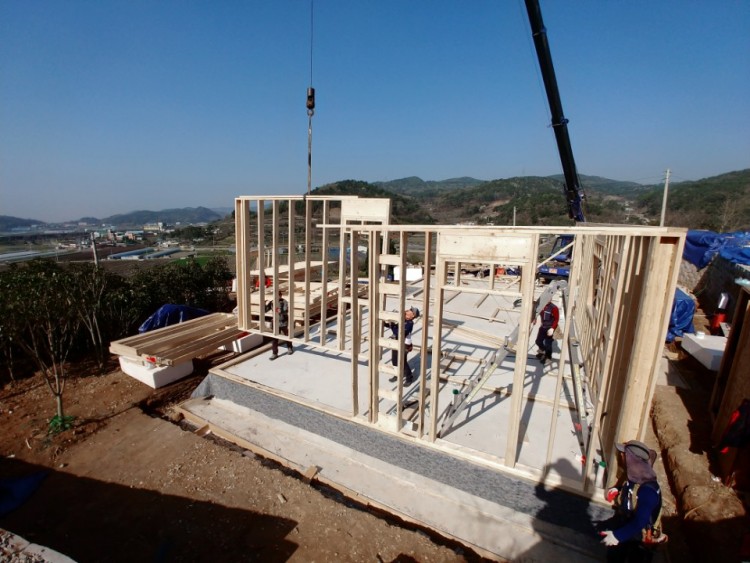

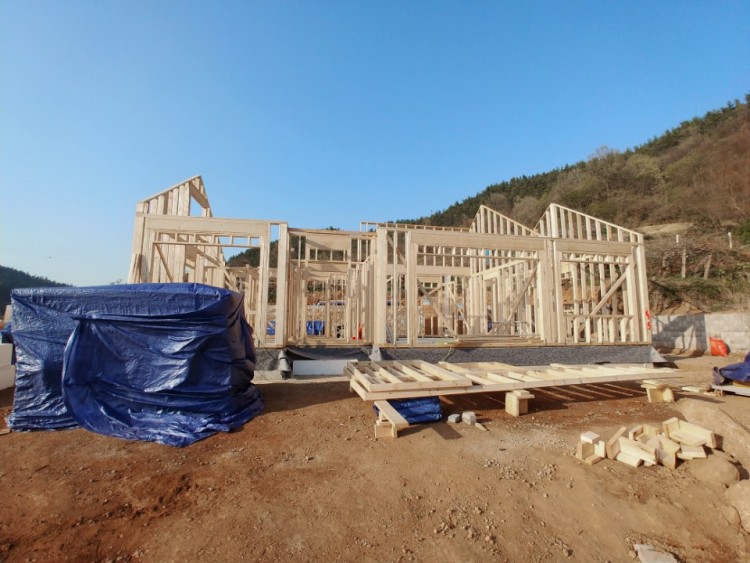

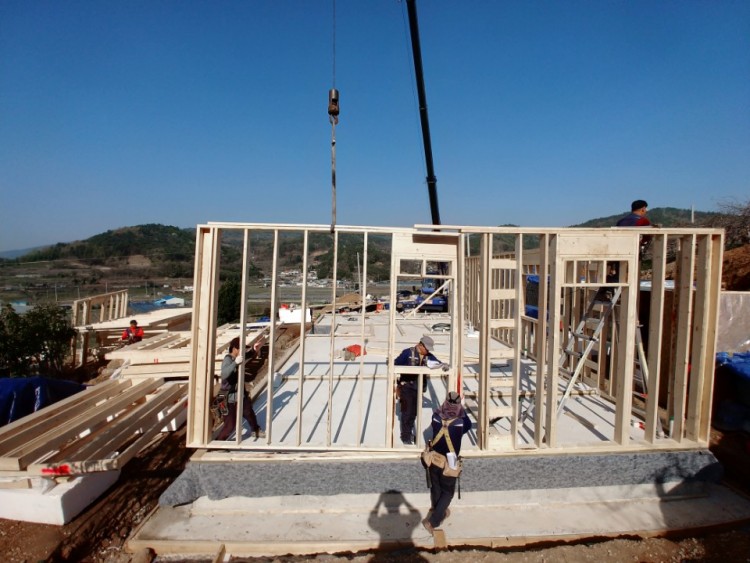

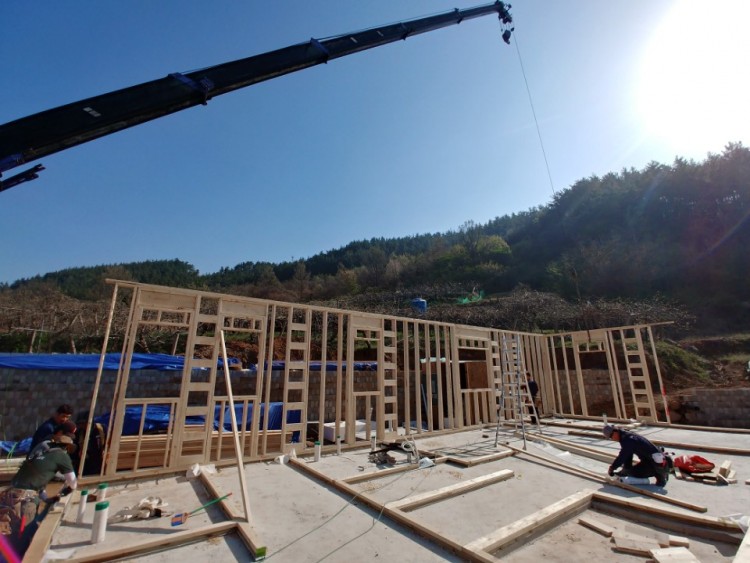

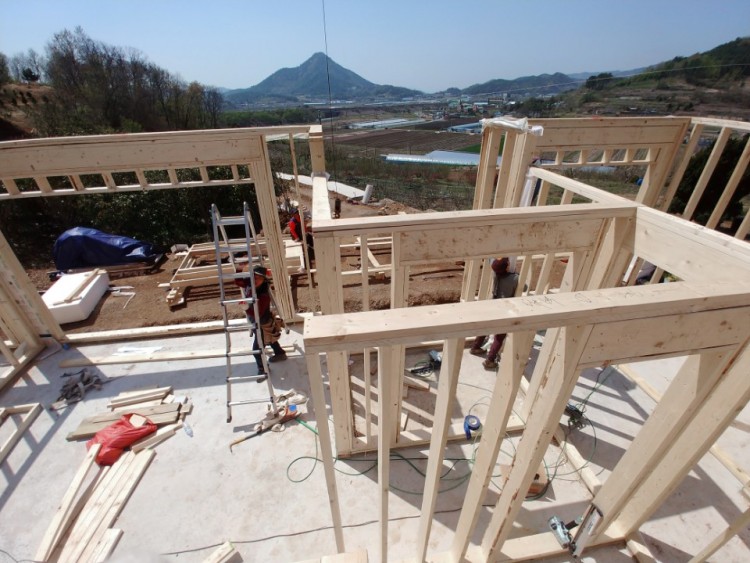

하루만에 모두 세워진 모습입니다.





저와 제 동료들은 오래전부터 패널라이징으로 집을 만들고 있습니다.



더 정확히 말하면  " 창고라이징 " 이 더 정확할수 있겟내요... ㅎㅎ



이렇게 미리 제작하고  빠른시간에 조립하게 되면



날씨의 영향을 적게 받게 되고     구조체의 품질이 좋게 나타납니다



현장제작 보다는 비용이 더 오르는 편이지만



그 오르는 비용대비



품질이   충분히 수긍할수 있다 판단되어  그렇게 진행하고 있습니다.





그래서  현장제작은 특별한 경우에만 시행하고 있습니다.







긴글 읽어주셔서 감사합니다.
