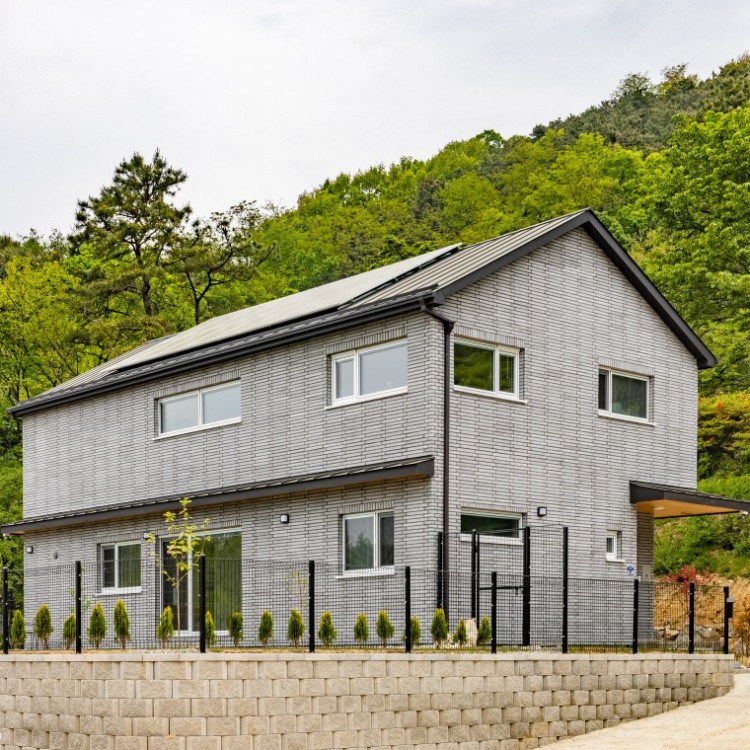

경기도 양평군 양평읍 신애리 - 단독주택 - 양평신애리 패시브하우스 (3.0L)

빌드앤픽스 7 2,777 05.26 10:20
*용도단독주택
건축물이름양평신애리 패시브하우스 (3.0L)
설계사빌드앤픽스, 도심건축사사무소
시공사빌드앤픽스(주)
에너지컨설팅(사)한국패시브건축협회
설계기간2020년 6월 ~ 2020년 11월
시공기간2020년 11월 ~ 2021년 4월
대지면적538  ㎡
건축면적108.8  ㎡
건폐율20.22  %
연면적188.35  ㎡
용적율35.01  %
규모지상 2층

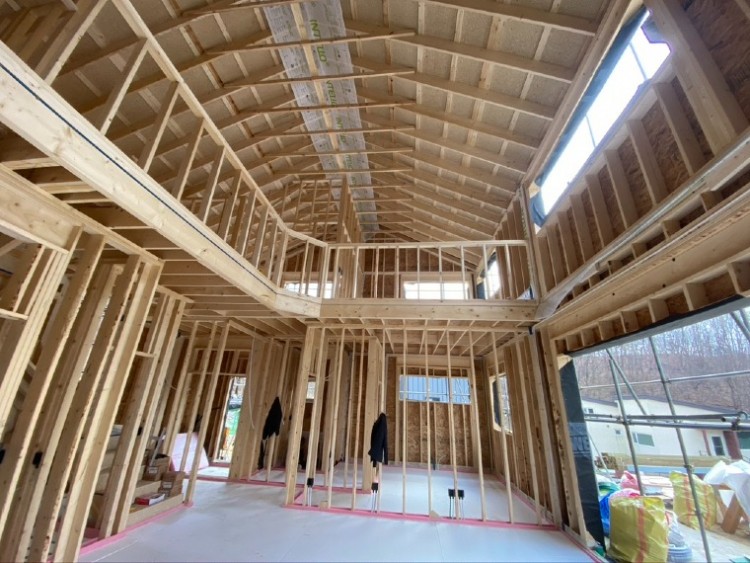

구조방식경량목구조
난방설비콘덴싱기름보일러
난방용량35,300kcal
냉방설비시스템에어컨
냉방용량17kW(6HP)
주요내장재합지벽지

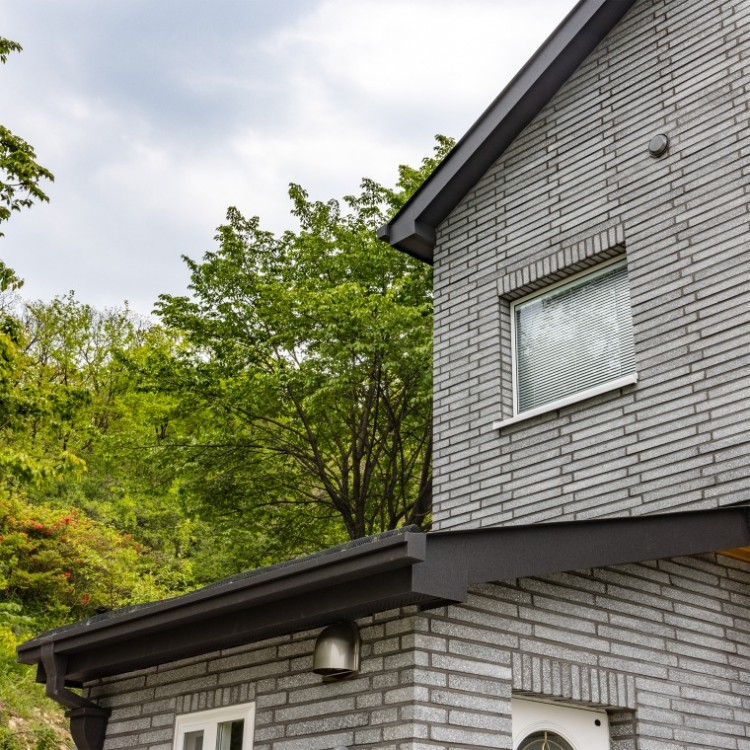

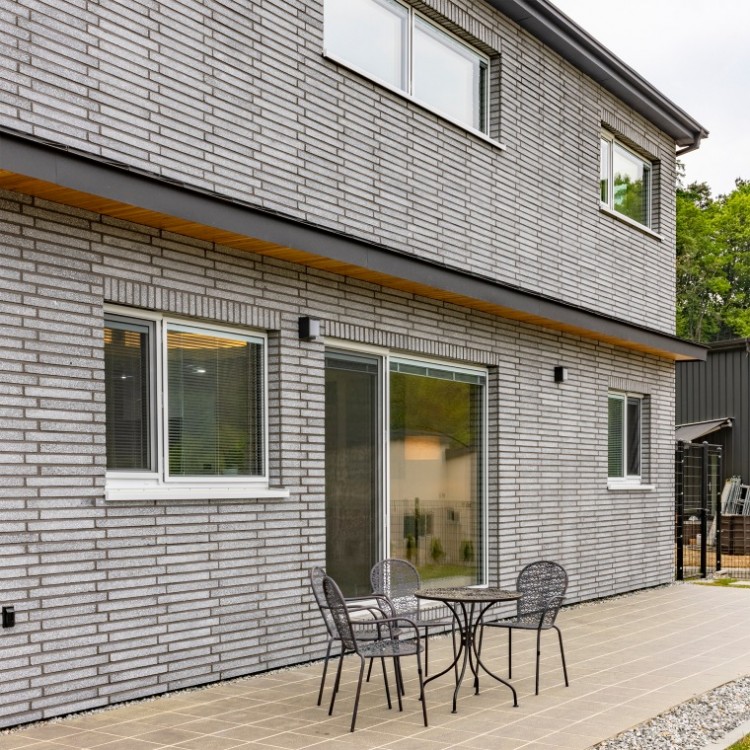

주요외장재벽돌타일

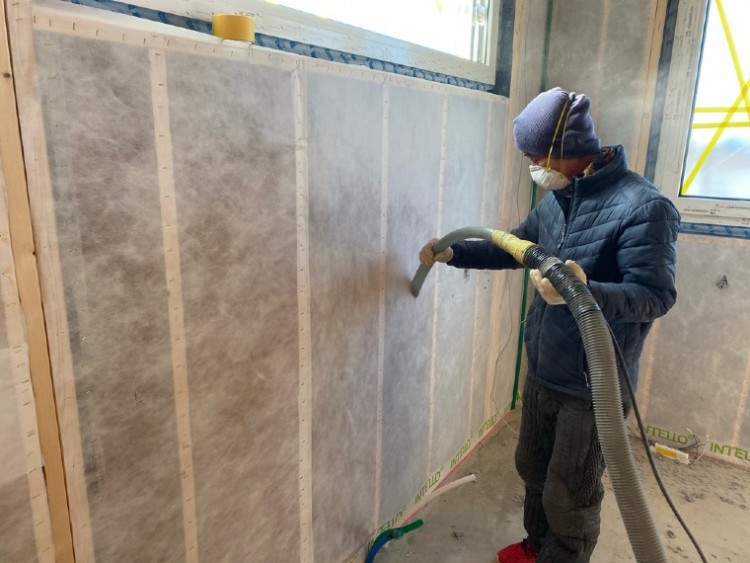

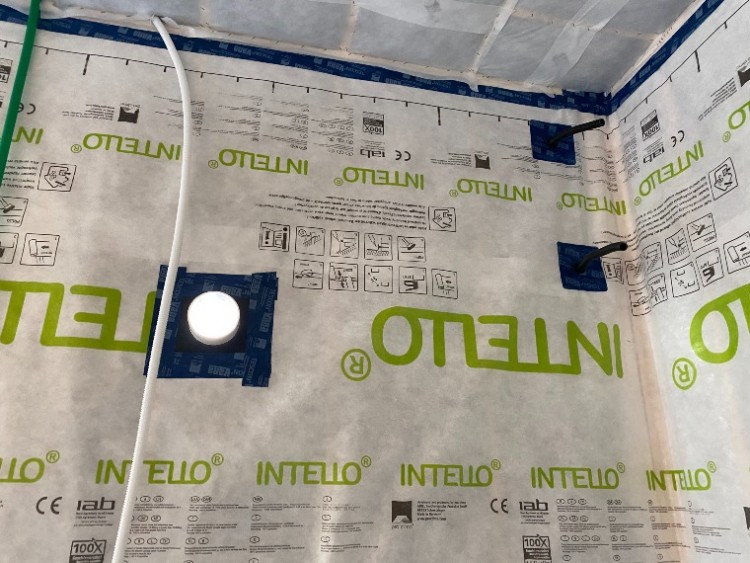

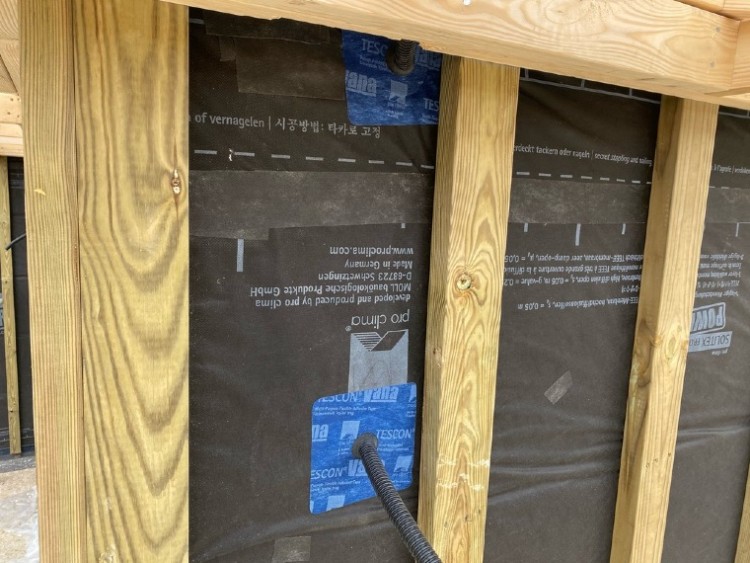

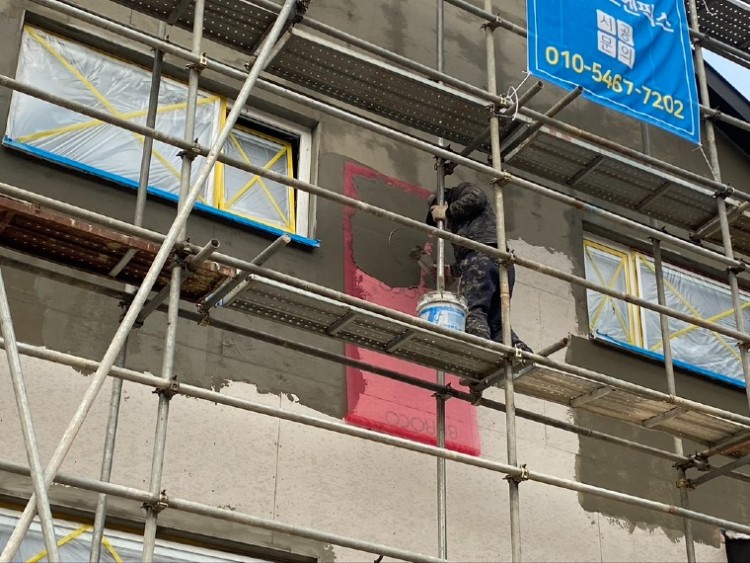

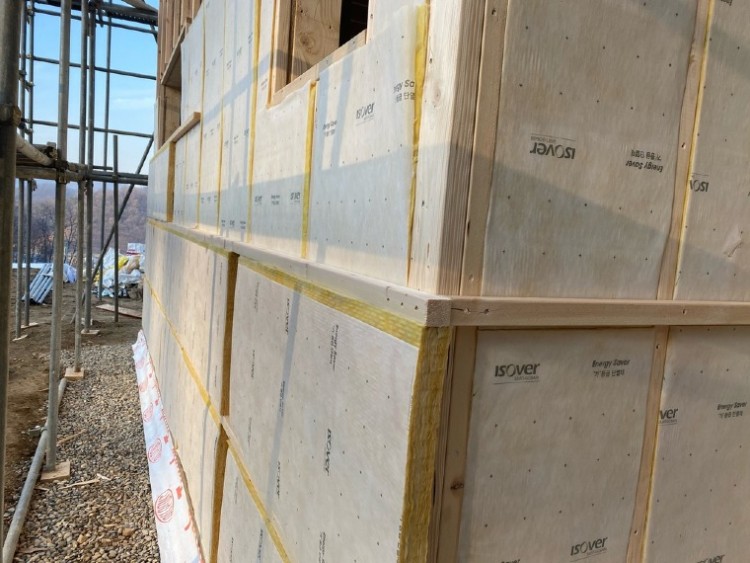

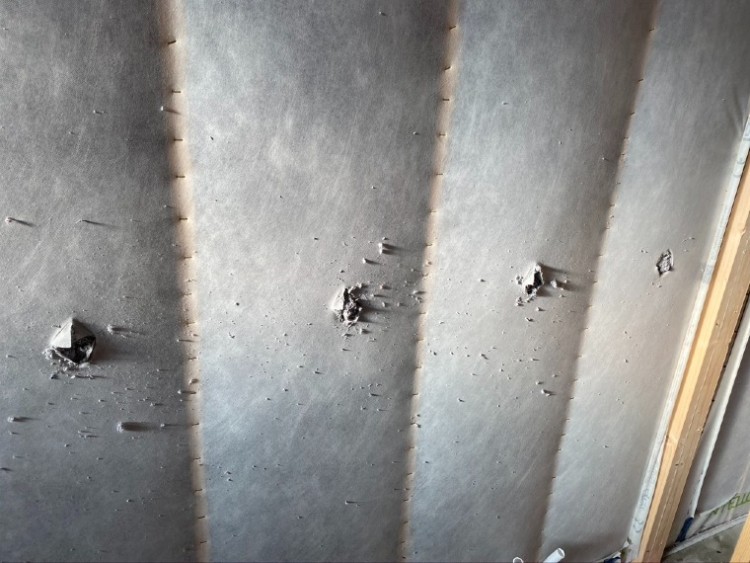

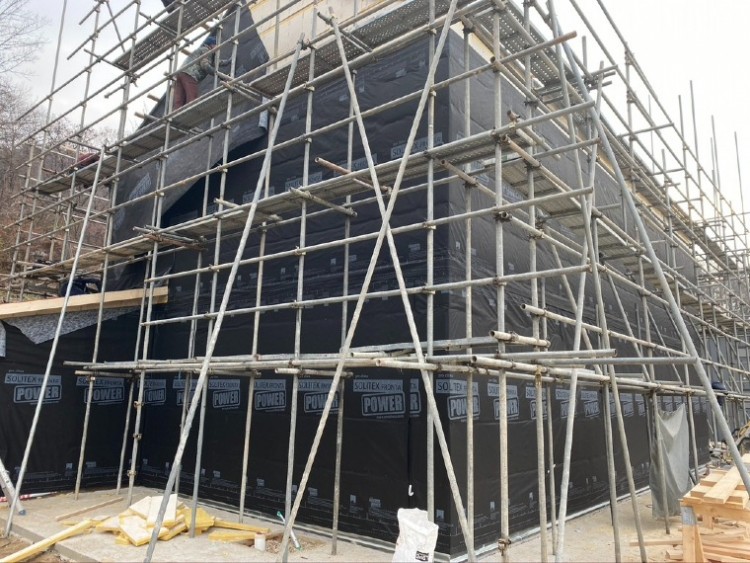

외벽구성벽돌 타일 + 메쉬보강 미장 + T6 CRC보드 + 38mm 통기층(2×4 방부목 세로) + 투습방수지 + 2×2 구조목 가로 (T40 글라스울 32K 가등급) + 2×2 구조목 세로 (T40 글라스울 32K 가등급) + T11.1 OSB + 2×6 스터드(T140 셀룰로오스 블로우인넷) + 가변형 방습지 + 38mm 설비층(2×2 가로) + T9.5 석고보드 2겹 + 합지벽지
외벽 열관류율0.209  W/㎡·K

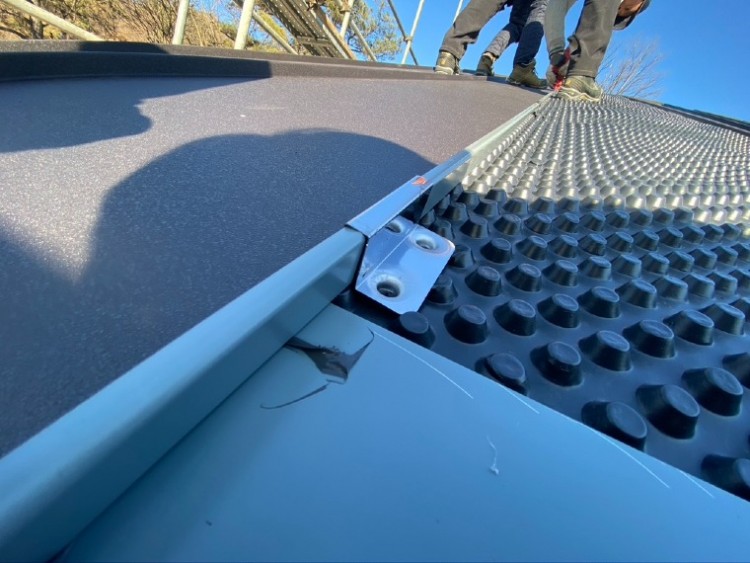

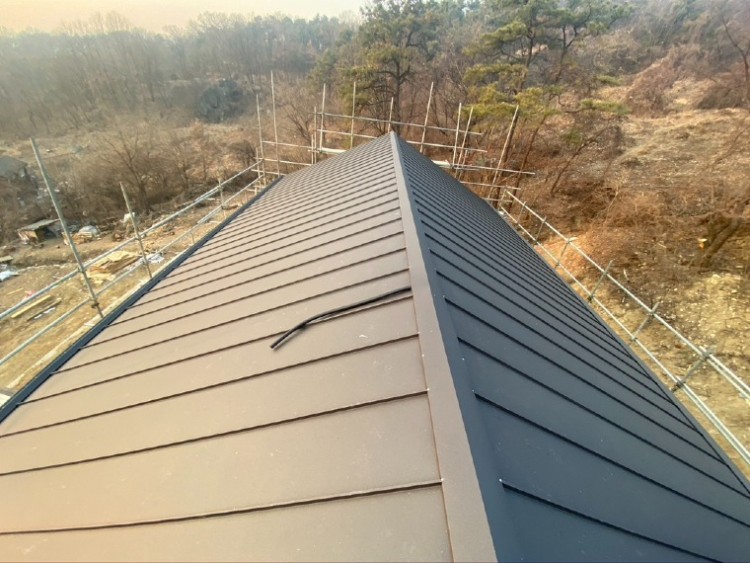

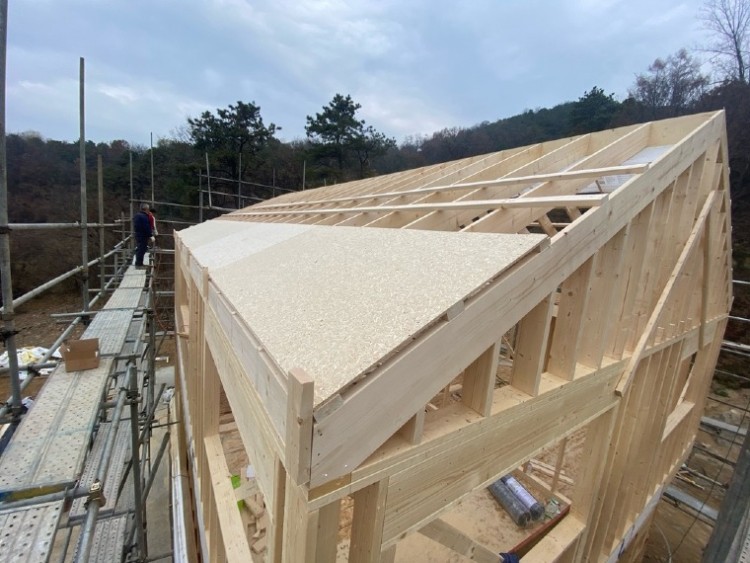

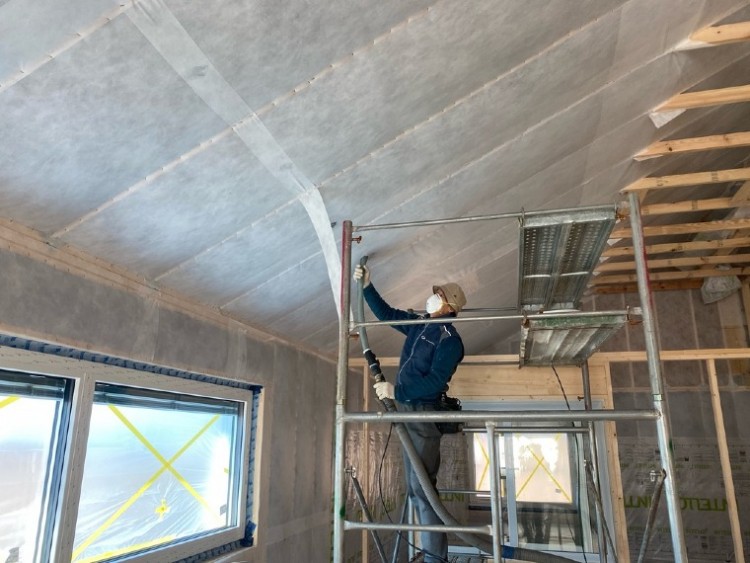

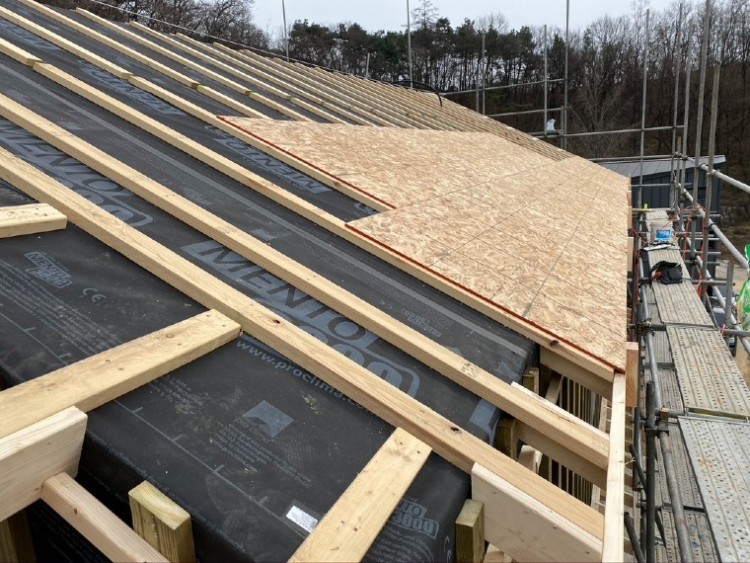

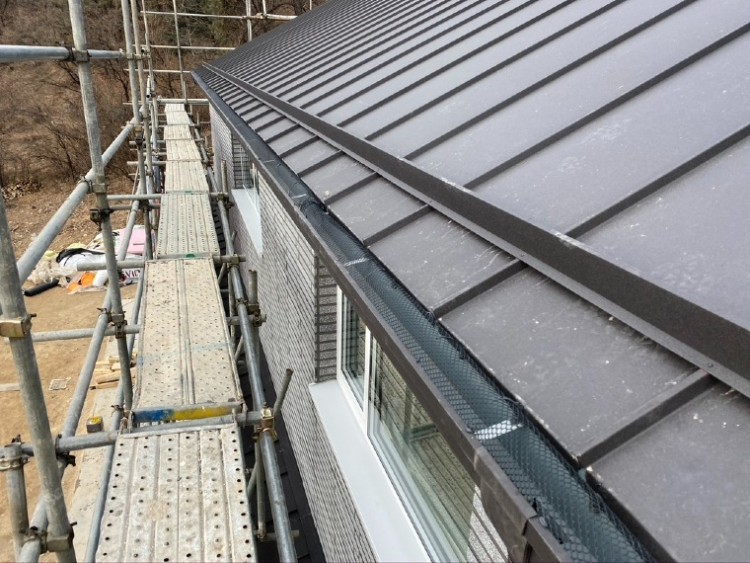

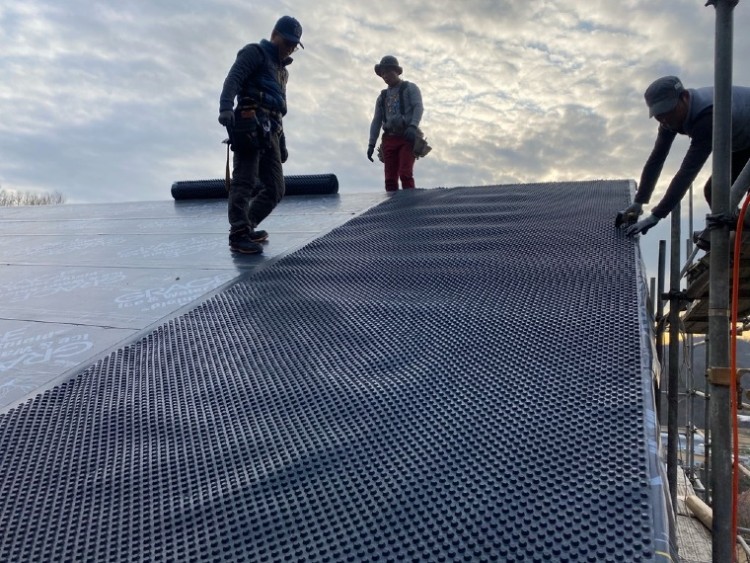

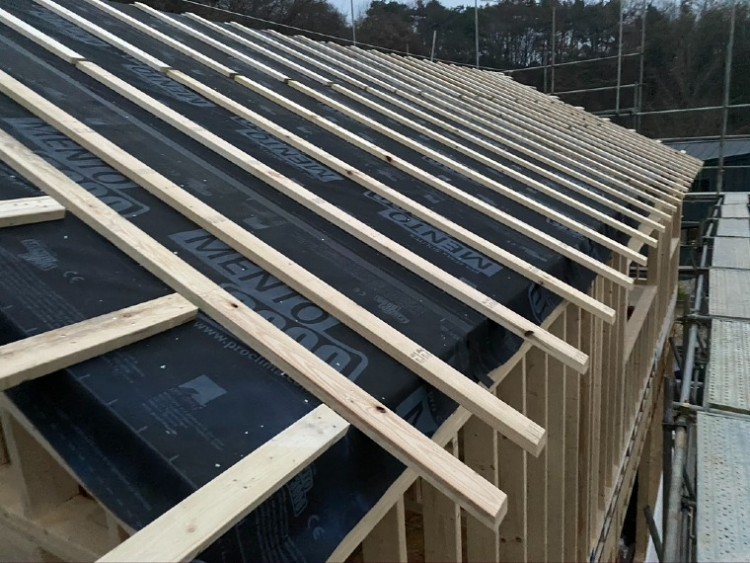

지붕구성T0.5 아연도금강판 + T10 징크멤브레인 + 방수쉬트 + T11.1 OSB + T38 통기층(2×4 구조목) + 투습방수지(지붕용) + T12 ESB + 2×4 가로 구조목(T38 셀룰로오스) + 2×10 서까래(T235 셀룰로오스) + 가변형 방습지 + 38mm 설비층(2×2 구조목) + T9.5 석고보드 2겹 + 합지벽지
지붕 열관류율0.159  W/㎡·K

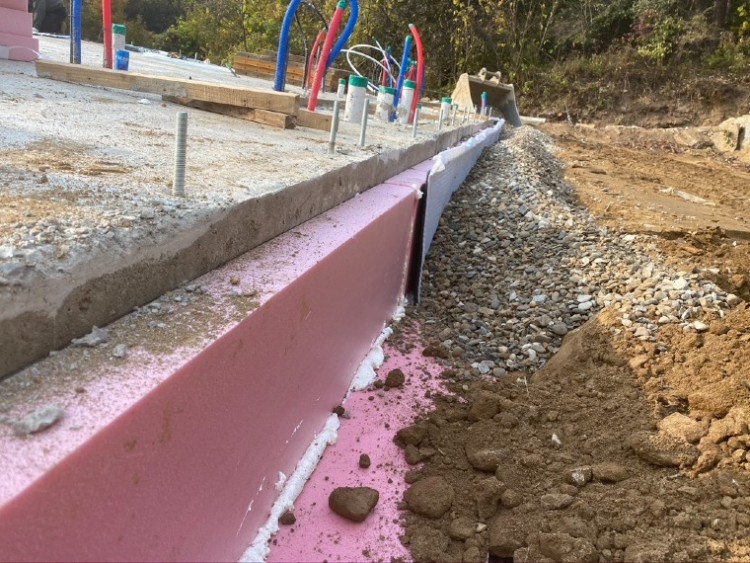

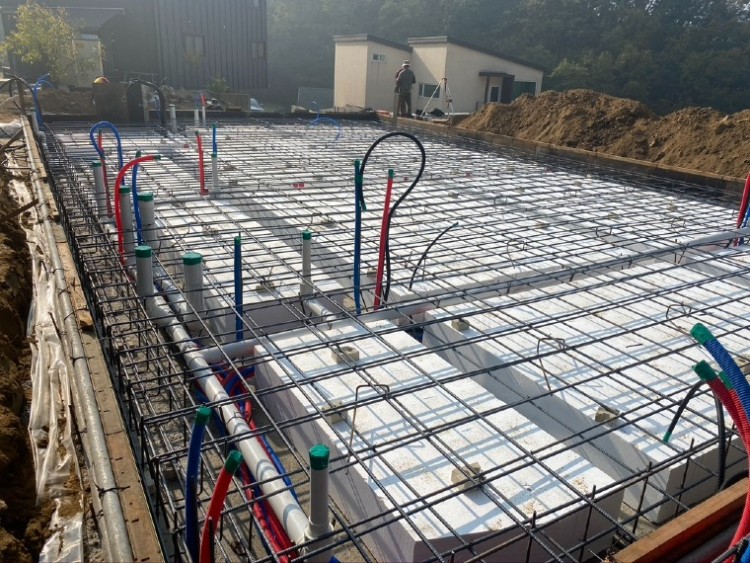

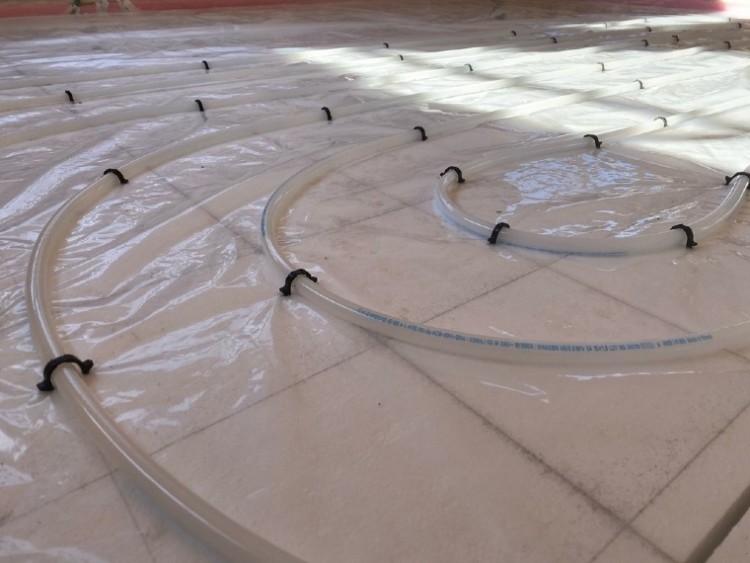

바닥구성T30 포세린타일 + 균열방지매트 + T50 시멘트몰탈(Φ12 난방배관) + T0.1 PE필름 + T50 EPS1종2호 + T100 EPS1종2호 + T300 철근콘크리트 + 기초측면 T100 XPS + T300 EPS1종2호 + T100 버림콘크리트 + T0.1 PE필름 + T200 쇄석다짐
바닥 열관류율0.163  W/㎡·K

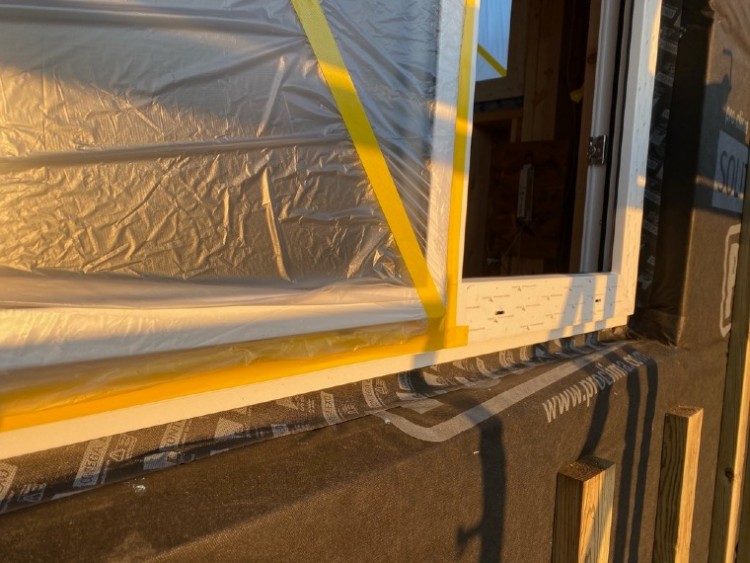

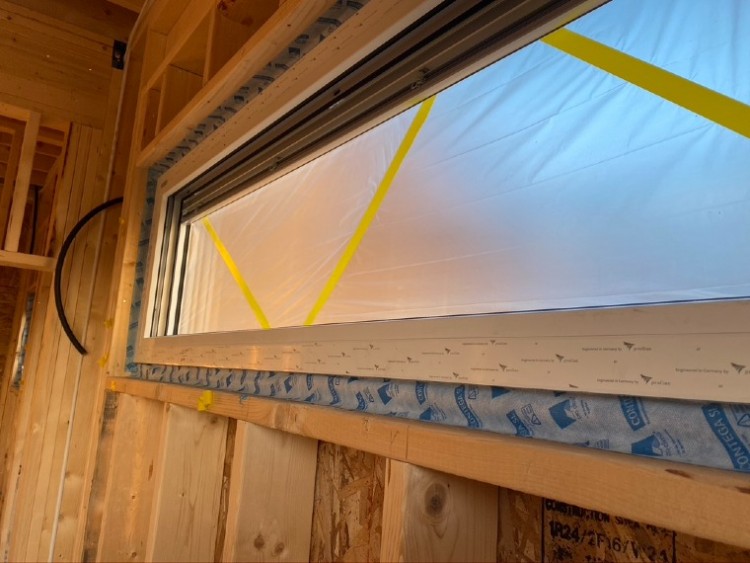

창틀제조사Ensum koemmering
창틀 열관류율0.786  W/㎡·K
유리 제조사Ensum
유리 구성T47/5PLA UN + 16AR + 5CL + 16AR + 5PAL UN
유리 열관류율0.57  W/㎡·K
창호 전체열관류율
(국내기준)
0.903  W/㎡·K
창호기밀성능
(국내기준)
0.14  ㎥/㎡·h
유리 g값0.45

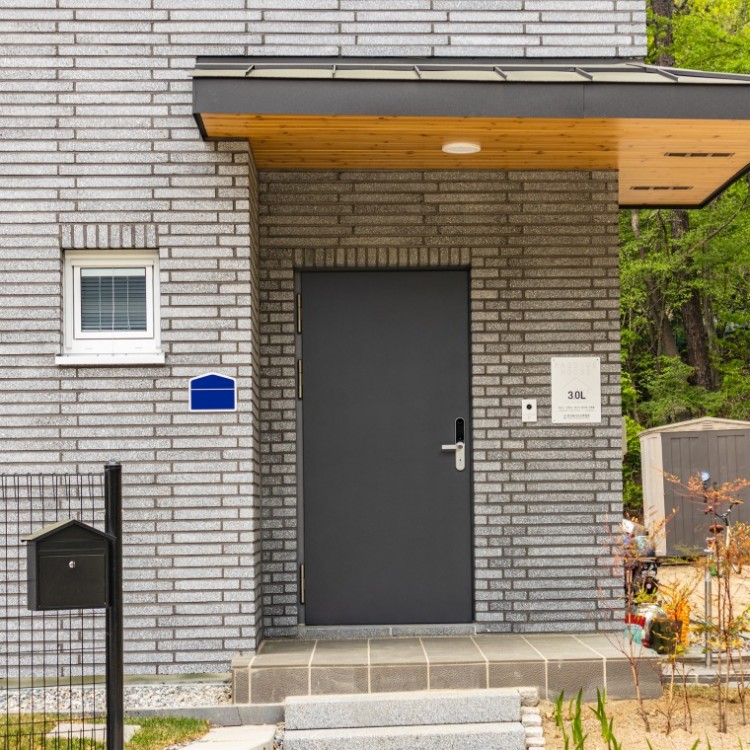

현관문 제조사Ensum
현관문 열관류율0.519  W/㎡·K
문기밀성능
(국내기준)
0.55  ㎥/㎡·h

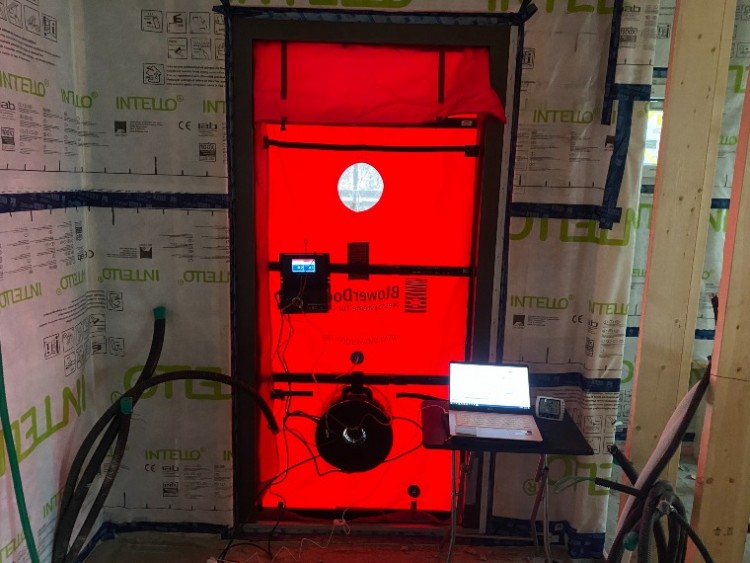

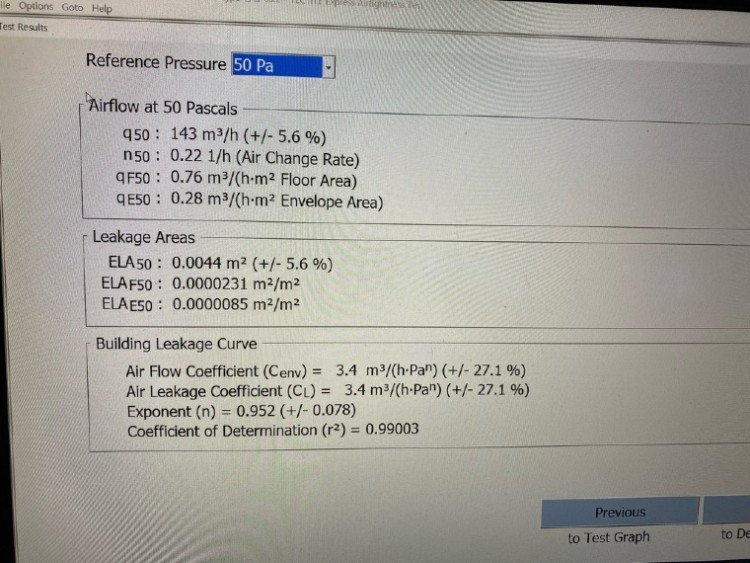

기밀성능(n50)0.28  회/h

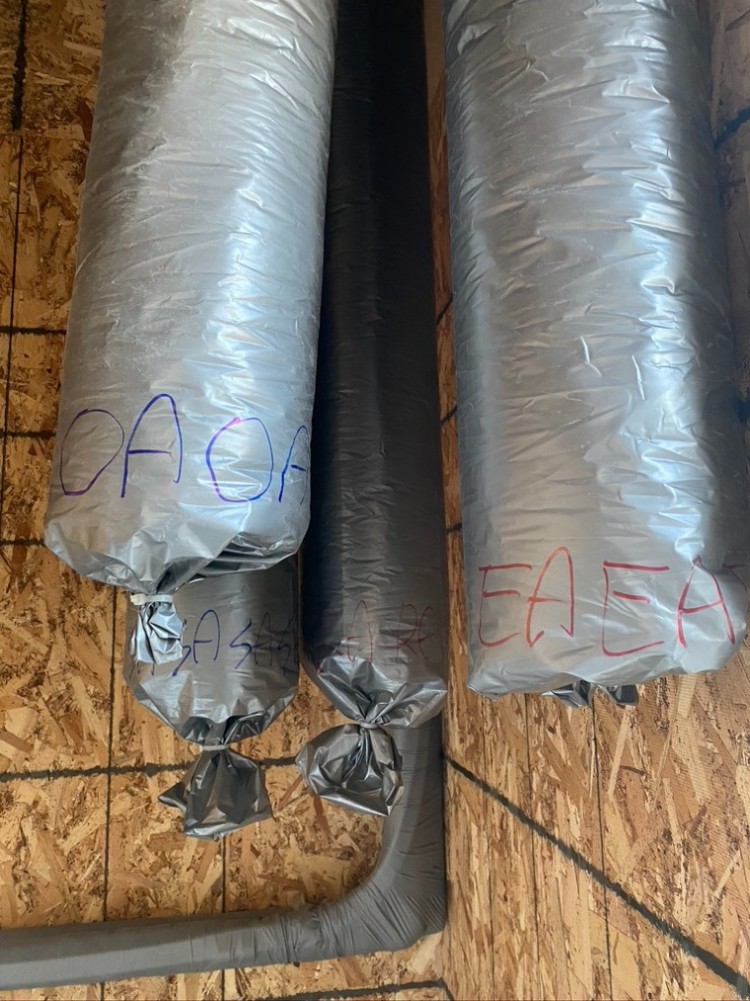

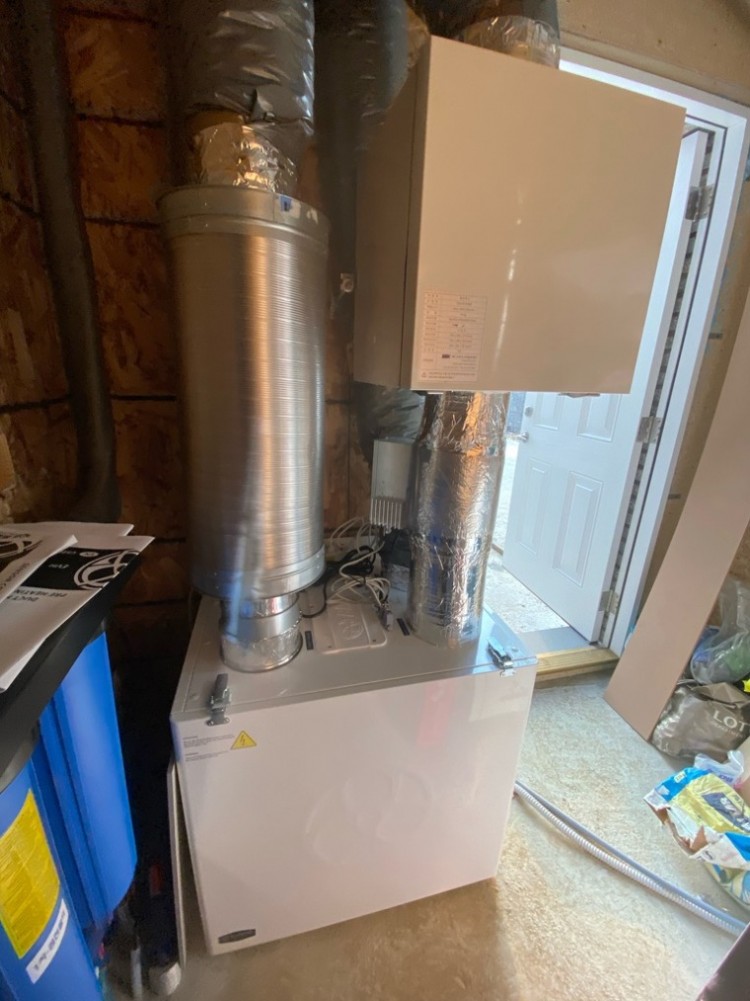

환기장치 제조사Blauberg 350
환기장치효율
(난방효율)
85  %
난방면적153.1  ㎡
난방에너지요구량29.6  kWh/㎡·a
난방부하19.7  W/㎡
1차에너지소요량88  kWh/㎡·a
계산프로그램에너지샵(Energy#®) 2017 v2.3 beta

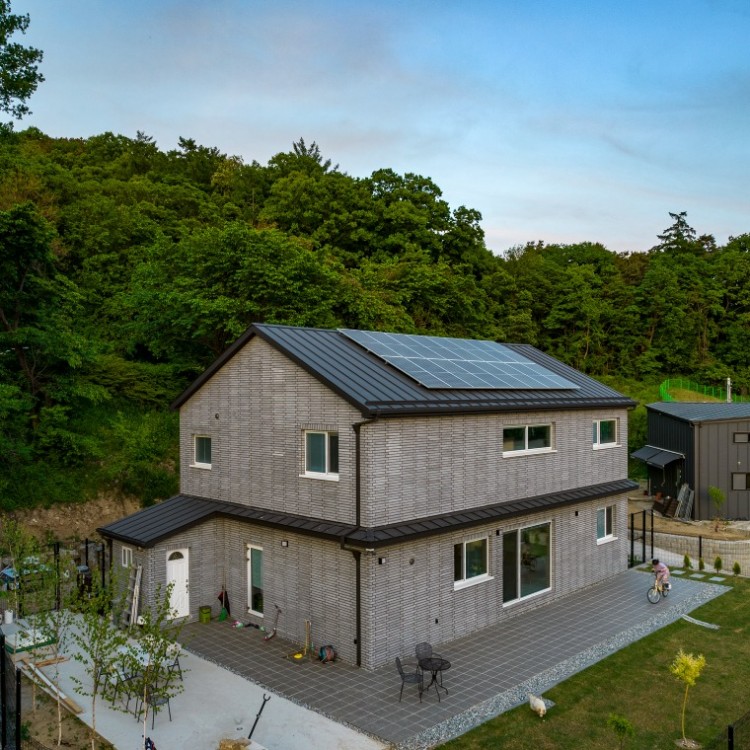

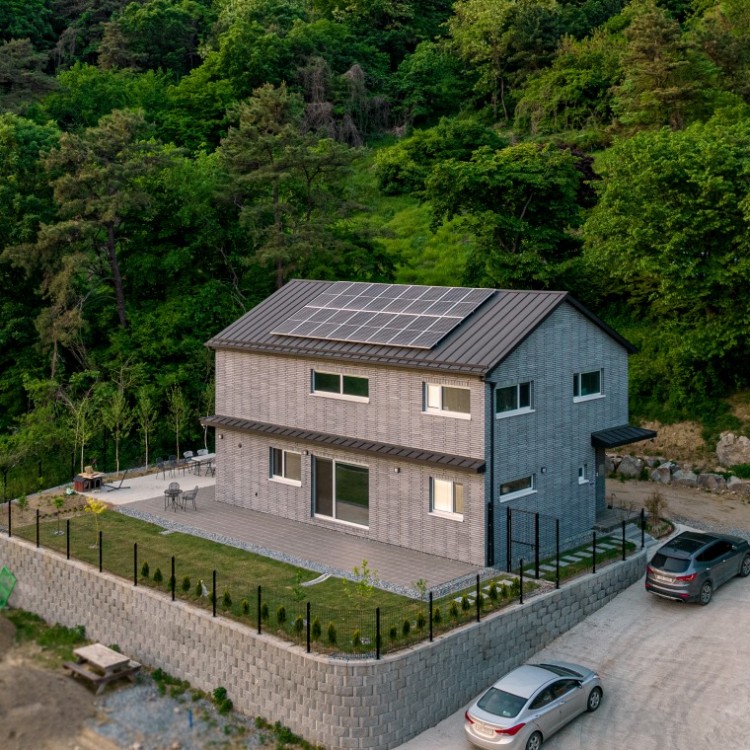

태양광발전 용량6.2  kWp
모듈종류한화큐셀 결정질 태양전지 모듈 (390W)
인증담당자오대석
인증번호2021-P-010
신축공사

경기 양평지역을 중심으로 꾸준히 집을 지어온 빌드앤픽스가 지난 여름 협회 교육을 받고, 회원사가 되어 처음으로 패시브인증주택을 완공하였습니다. 집을 잘 짓는 다는 것이 이제는 과학적인 데이터로 평가되는 성적표로 보여주니 뿌듯하면서도 매순간 긴장의 끈을 놓을 수 없는 새로운 경험을 하였습니다. 협회에 놀라운 경지의 기밀점수를 보여주는 선배 회원사들을 보며 저희도 다음에는 기밀성능우수상에 도전해보고 싶은 욕심도 생겨납니다.

생태적 가치와 더불어 더 높은 성능과 하자없는 집을 짓는 시공사가 되기위해 더욱 날마다 정진하겠습니다.



완공을 하기까지 매번 친절히 도움을 주신 협회 분들 모두에게 진심으로 감사드립니다.

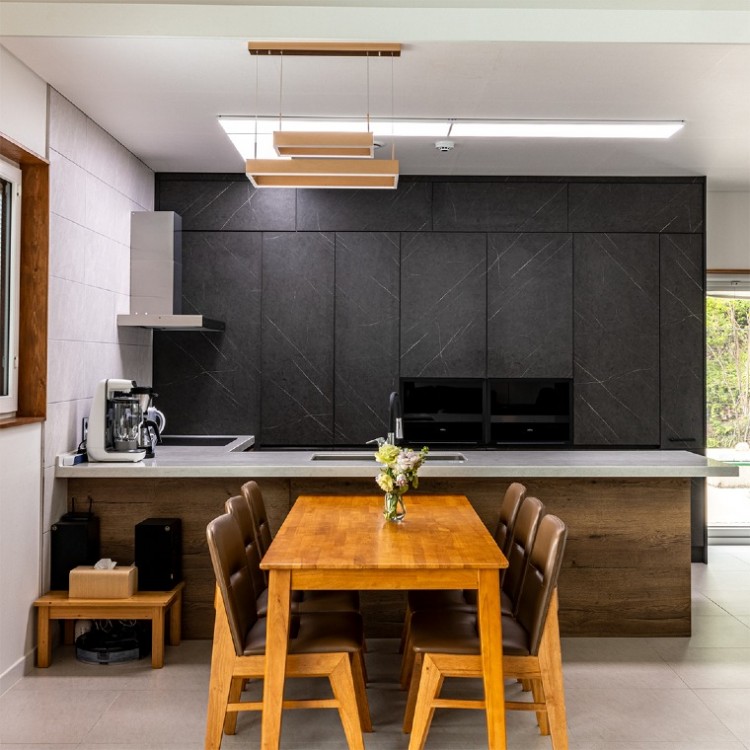

_MG_0933-HDR .jpg








































































































































































Comments

관리자 05.12 09:38
수고하셨습니다.~
최운규 05.12 11:01
정말 좋아 보이는 집이네요!
혹시 대략적인 건축비를 알 수 있을까요?
김정훈 05.12 14:57

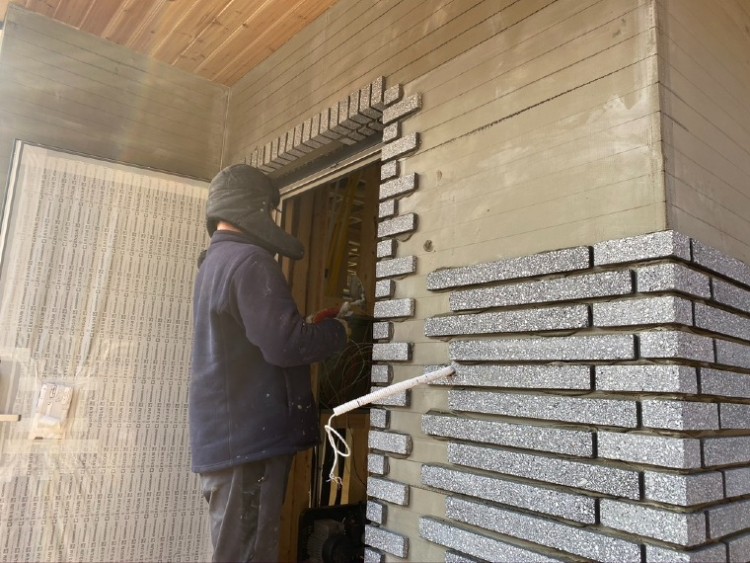

구경 잘 했습니다. 총 57평 규모가 상당하네요. 벽돌 모서리를 보고 조적실인줄 알았는데 모서리용이 있는 파벽돌이네요...디자인도 그렇고 참 멋있습니다. 건축주님 축하드립니다.
화미건축 05.12 15:53
정말 수고 많으셨습니다.앞으로 더더욱 발전하며 번창하기를 기원합니다.
권희범 05.12 22:48
오. 웅장하고 듬직해 보이는 집입니다.
토목부터 마감까지 모두 깔끔하네요.
고생하셨습니다.

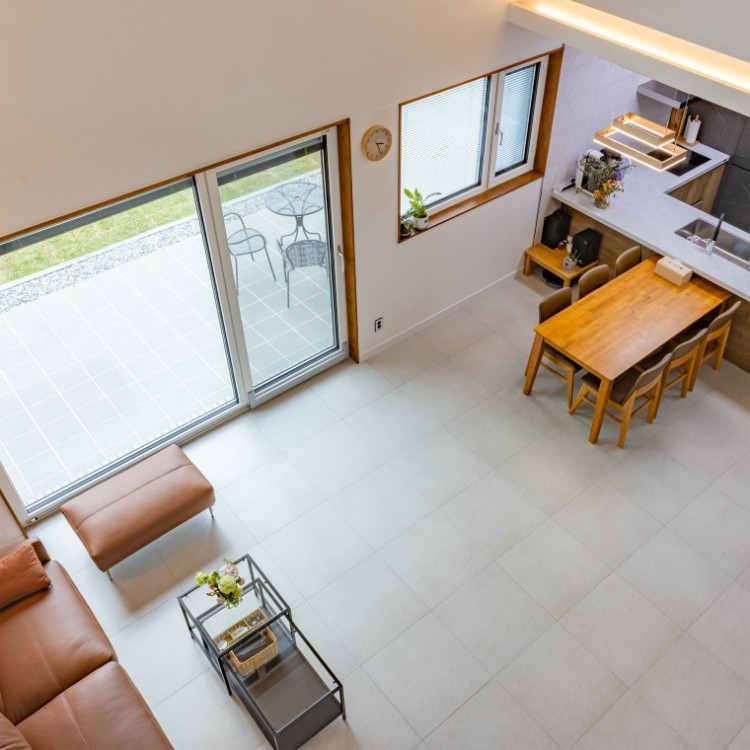

데크 구성과 거실 타일 밑에 깔린 빨간 게 뭔지 궁금합니다.
알려주실 수 있을까요?
빌드앤픽스 05.13 11:02
감사합니다. ^^ 댓글에 바로 답변다는 기능을 찾을수 없어서 한번에 남깁니다.
최운규 선생님 건축비는 진행중 자재비 특히 목재가격 폭등으로 손해를 많이 봤다는 거 외에는 말씀드리기 어렵네요. ㅠㅠ
김정훈 선생님 감사합니다. 요즘 벽돌타일이 감쪽같이 잘나옵니다.^^
화미건축 대표님 감사합니다. 가까이 계시니 찾아뵙고 인사드리겠습니다.^^

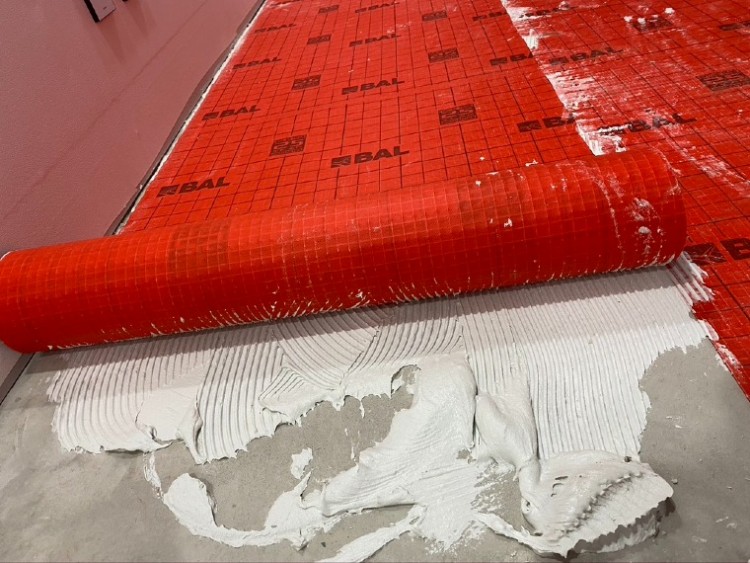

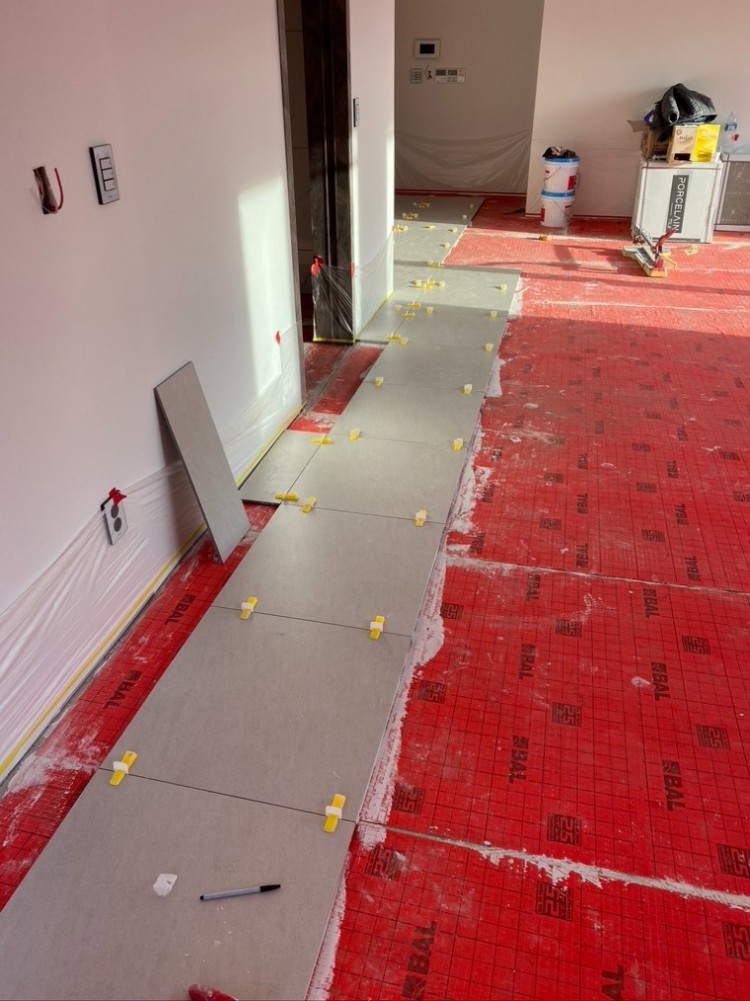

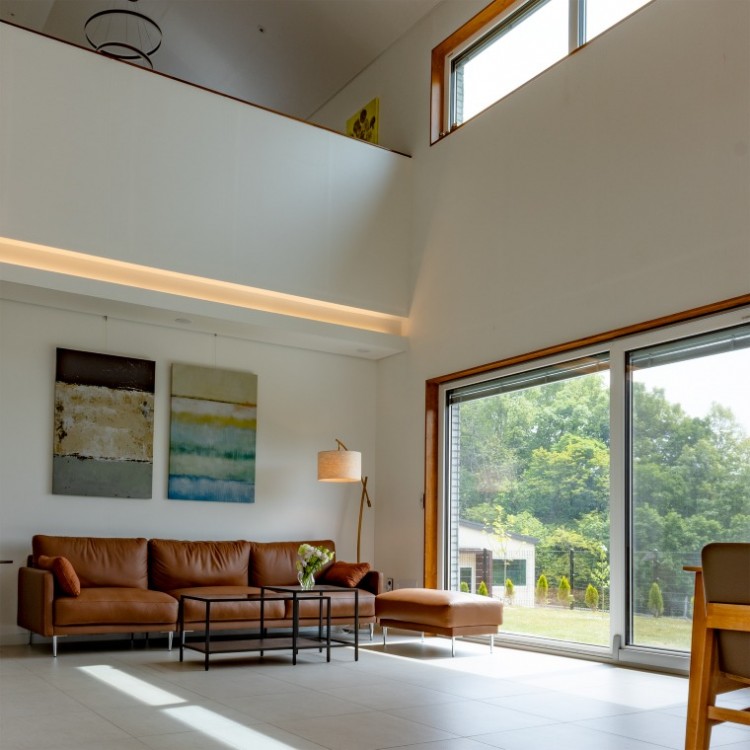

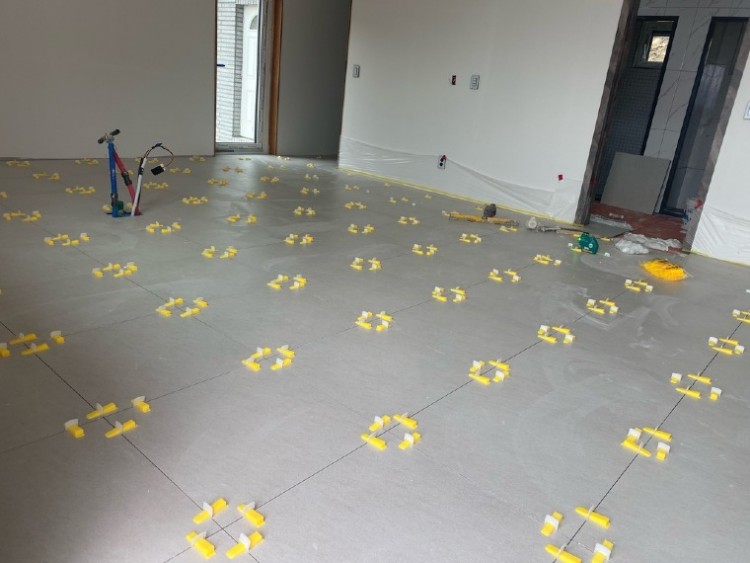

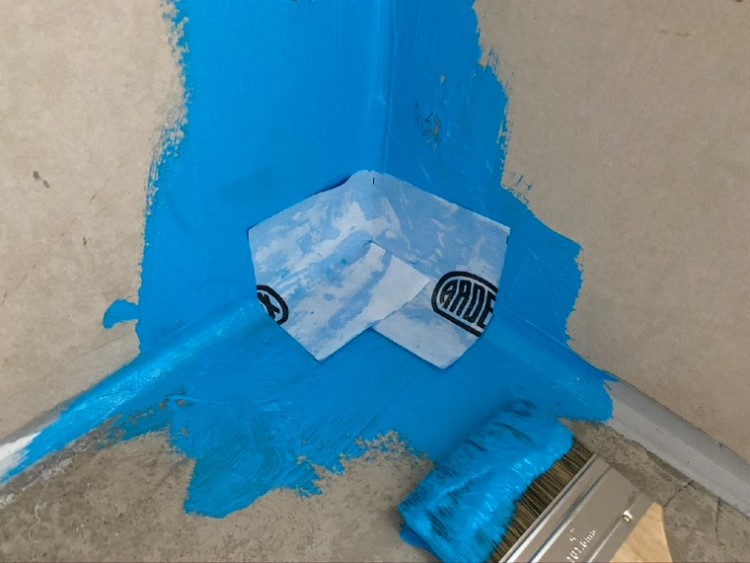

권희범 대표님 감사합니다. 데크 구성은 기초와 분리하여 별도 콘크리트 위에 석재타일로 마감했습니다. 거실 포세린 타일 아래는 X18 타일접착제와 함께 균열방지매트 혹은 디커플링매트라고 대형타일의 하자를 줄일수 있는 용도로 아덱스에서 판매하는 제품을 사용했습니다. 비용이 만만치 않아서 바닥 방통의 마감상태가 좋으면 굳이 안해도 될거같기도 합니다. ^^
