경기 평택시 고덕동 - 단독주택 (3.5L) - 우리가(優利家)

권현효 5 3,468 2022.12.29 13:50
*용도단독주택 (3.5L)
건축물주소[ 18014 ] 경기 평택시 고덕동
건축물이름우리가(優利家)
설계사건축사사무소 삼간일목
시공 또는 시공관리윈윈하우징
설계기간2021년 05월 ~ 2022년 02월
시공기간2022년 03월 ~ 2022년 08월
대지면적226.9  ㎡
건축면적108.03  ㎡
건폐율47.6  %
연면적172.59  ㎡
용적율76.1  %
규모지상 2층
구조방식경량목구조
난방설비바닥난방(가스보일러)
주요내장재친환경수성페인트
주요외장재벽돌타일, 컬러강판
외벽구성벽돌타일
CRC보드
세로각상(통기층)
투습방수지
32K 글라스울(이소바 에너지세이버)
32K 글라스울(이소바 에너지세이버)
OSB 합판
셀룰로즈(하이셀)
가변형 투습방습지(기밀층)
설비층
석고보드
친환경수성페인트
외벽 열관류율0.177  W/㎡·K
지붕구성컬러강판
델타멤브레인
방수시트
OSB 합판
세로각상(통기층)
지붕용 투습방수지
32K 글라스울(이소바 에너지세이버)
셀룰로즈(하이셀)
가변형 투습방습지(기밀층)
설비층
석고보드
친환경수성페인트
지붕 열관류율0.120  W/㎡·K
바닥구성강마루
시멘트 몰탈
와이어메쉬
PE필름
비드법보온판 2종1호
매트기초
PE필름
비드법보온판 1종2호(되메우기용)
버림콘크리트
PE필름
잡석다짐
바닥 열관류율0.207  W/㎡·K
창틀제조사Ensum Kommerling 88
창틀 열관류율0.746  W/㎡·K
유리 구성EST-3/5mm 로이 PAL-un+16Ar+5mm투명
유리 열관류율0.560  W/㎡·K
창호 전체열관류율
(국내기준)
0.821  W/㎡·K
현관문 제조사Ensum Kommerling 88
현관문 열관류율0.519  W/㎡·K
기밀성능(n50)0.27  회/h
환기장치 제조사Zehnder
환기장치효율
(난방효율)
86  %
신축공사



안녕하세요. 건축사사무소 삼간일목입니다.

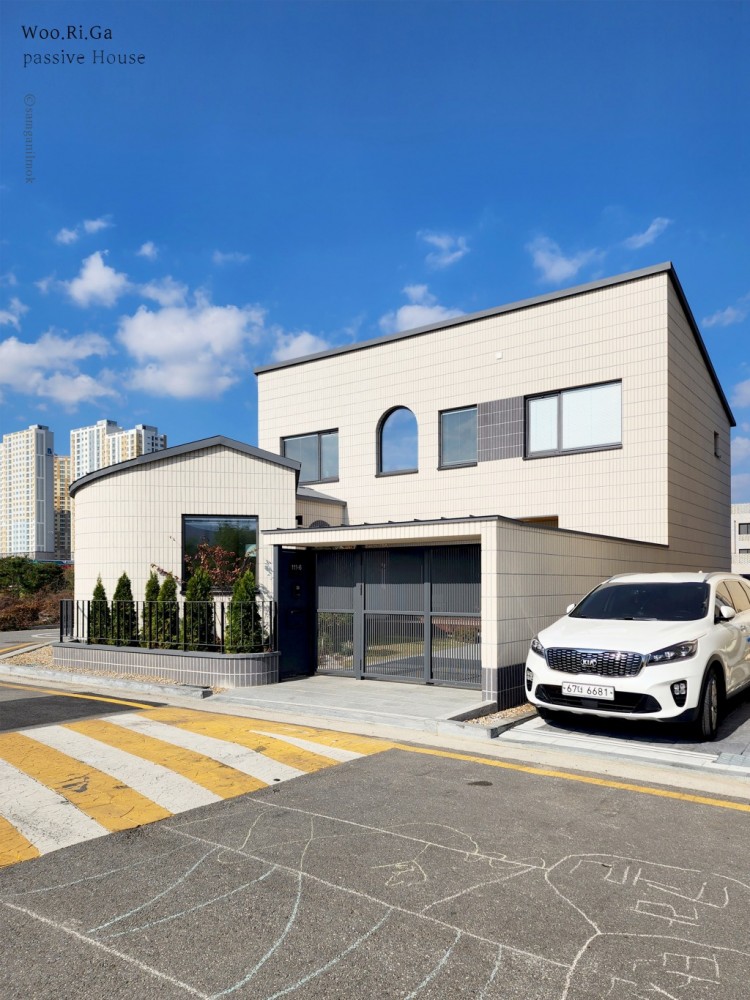

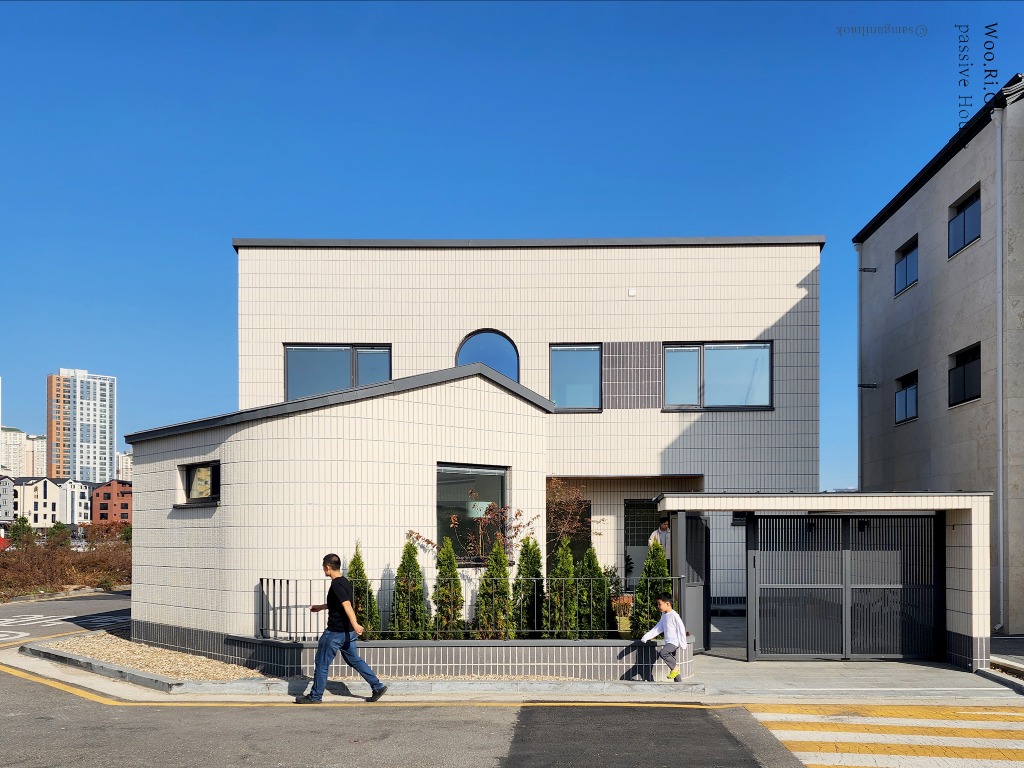

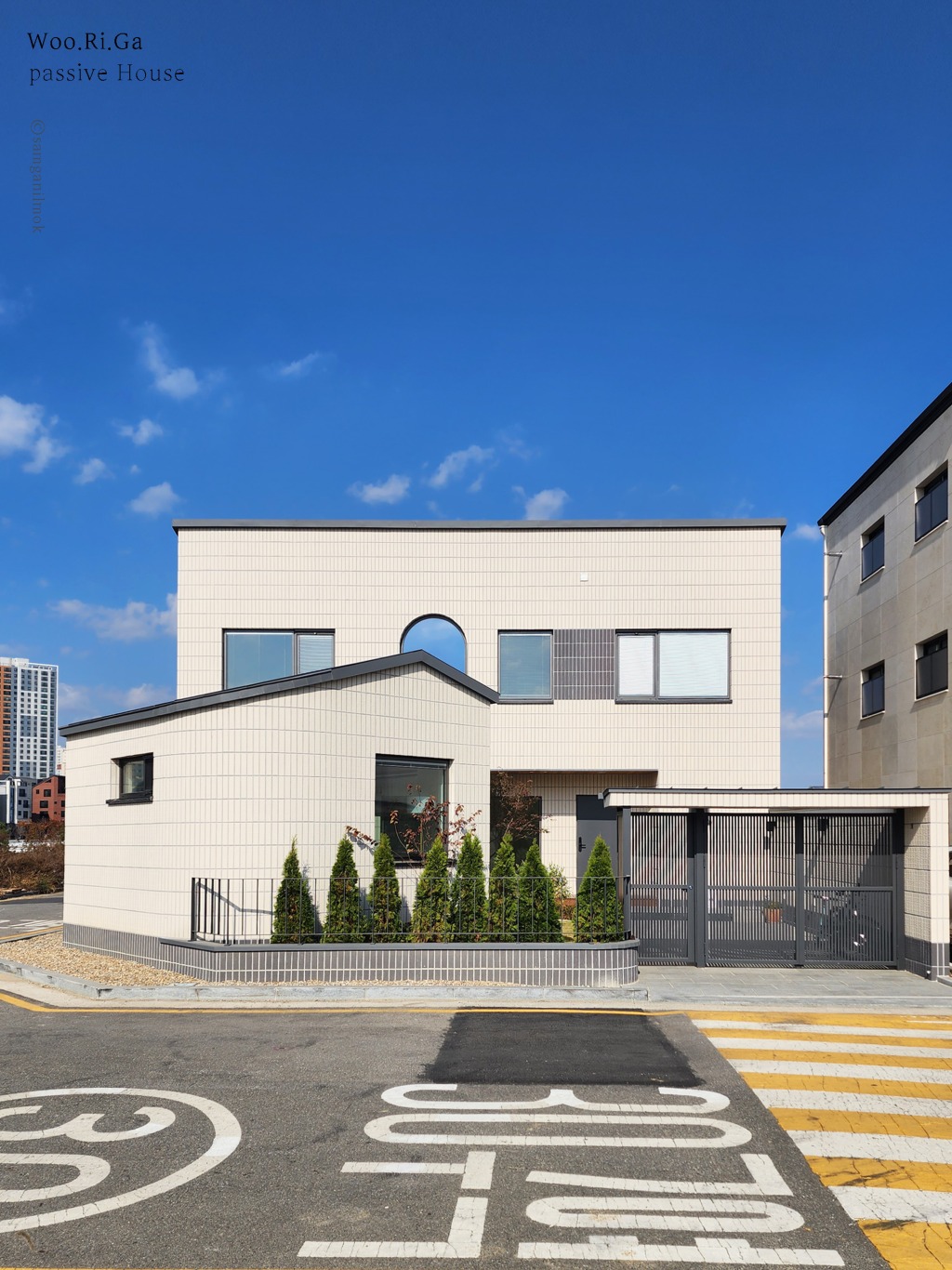

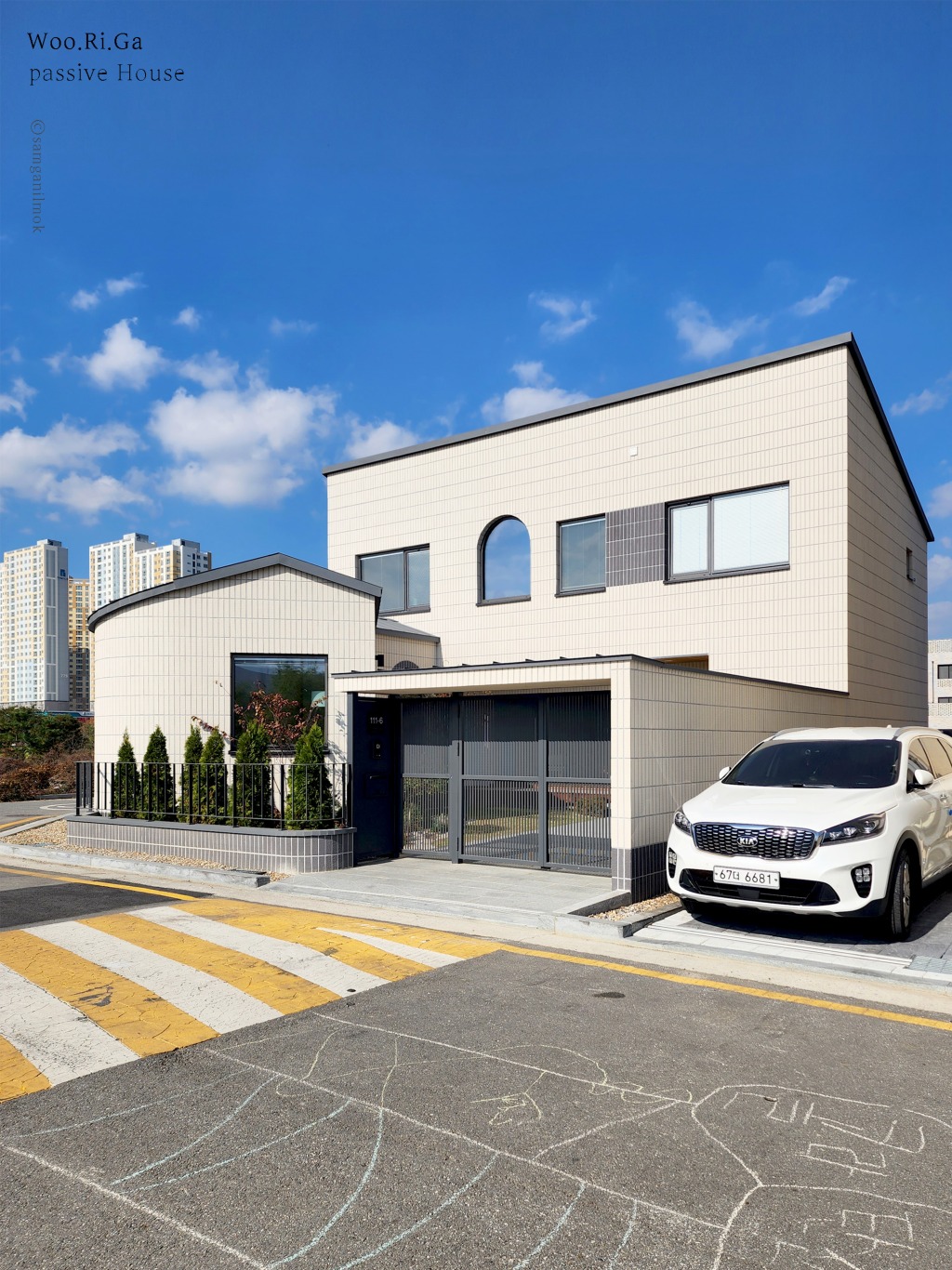

평택시 패시브하우스 '우리가(優利家)'가 준공되었습니다.



넉넉하고 이로운 집이라는 뜻처럼

가족들을 위한 편안한 보금자리가 되었으면 좋겠습니다.



함께 고생해주신 모든분들께 감사드립니다 :)















































































Comments

신범석 2022.09.13 20:09
수고하셨습니다.
BUILDnFIX 2022.09.13 22:15
곡선이 예쁘네요 수고많으셨네요
로저강 2022.10.02 21:35
창문 전체 열관류율을 계산하는 방법을 모릅니다만, 창문이 창틀과 유리로 구성되어 있는 바 창문 전체의 열관류율은 창틀과 유리의 열관류율의 면적가중평균일 것이라고 생각하는데, 그렇다면 창문 전체 열관류율이 창틀과 유리 값 사이에 있어야 할 것 같은데, 둘 다 보다 더 크군요. 이에 대해 설명 좀 부탁드려도 될까요? 혹시 창문 전체 열관류율에는 국내기준이라고 부기되어 있는데, 이 것과 관련이 있는지요?
관리자 2022.10.03 02:03
유리의 경우 간봉(테두리)의 열교가 전혀 고려되지 않은 값이기 때문입니다. 거기에 더해서 설치열교도 고려되지 않았고요.
이 열교를 더한 결과값입니다.
로저강 2022.10.03 07:38
그렇군요. 간봉과 설치의 열교, 새롭게 알게 되었습니다. 감사합니다.
