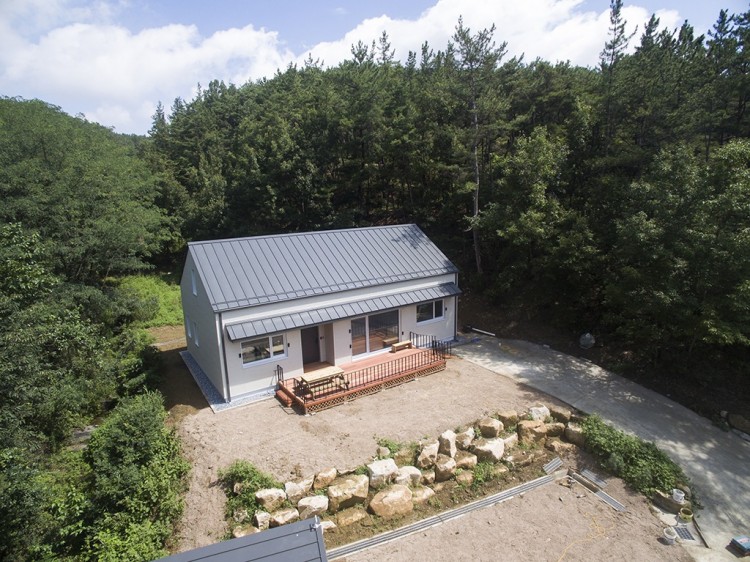

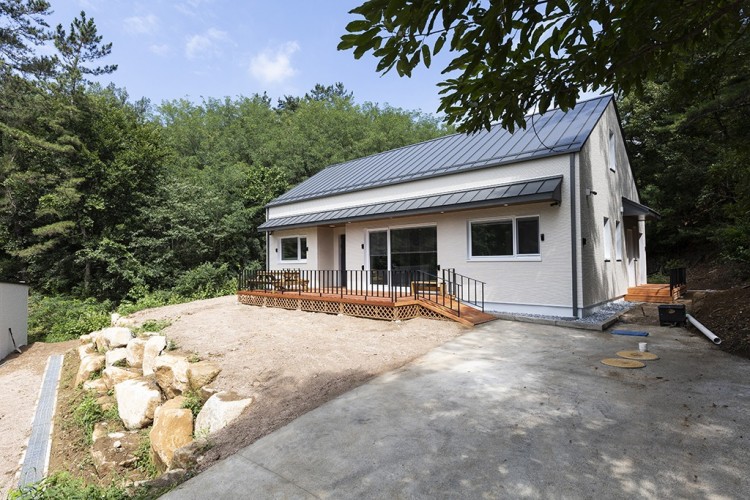

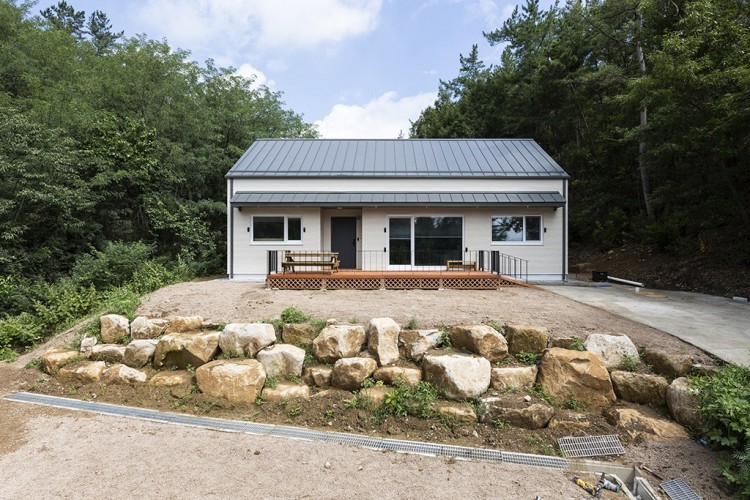

경상남도 창녕군 고암면 단독주택(2.1리터) - 표준주택 시즌2 제21호 창녕패시브하우스(2.1리터)

그린홈예진 0 1,375 09.14 17:03
*용도경상남도 창녕군 고암면 단독주택(2.1리터)
건축물이름표준주택 시즌2 제21호 창녕패시브하우스(2.1리터)
설계사(주)자림이앤씨건축사사무소
시공 또는 시공관리그린홈예진
기계설비설계사나이스기술단
전기설비설계사나이스기술단
구조설계사환구조
에너지컨설팅(사)한국패시브건축협회
시공기간2022년 04월 ~ 2022년 08월
대지면적660  ㎡
건축면적102.75  ㎡
건폐율15.57  %
연면적99.70  ㎡
용적율15.11  %
규모지상 1층
구조방식목구조

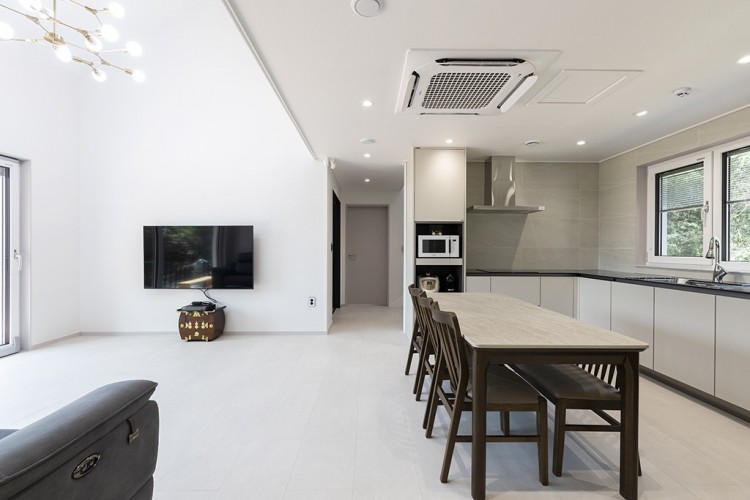

냉방설비시스템에어컨
주요내장재합지벽지
주요외장재세라믹사이딩
외벽구성T16 세라믹사이딩 + 38mm 통기층 + 투습방수지 +
2×2 가로각재(32K 글라스울 38mm) 1겹 +
2×4 세로각재(32K 글라스울 38mm) 1겹 +
T11 OSB + 2×6 스터드(셀룰로오즈) +
가변형방습지(기밀층) + 2×2 각재(설비층) +
T9.5 석고보드 2겹
외벽 열관류율0.199  W/㎡·K
지붕구성T0.5 칼라강판 거멀접기 + T2 쉬트방수 +
T11 OSB + 38mm 통기층 +
투습방수지(지붕용) +
2×4 가로각재(32K 글라스울 38mm) 2겹 +
2×12 스터드(셀룰로오즈) +
가변형방습지(기밀층) +
38×38 각재(설비층) +
T9.5 석고보드 2겹
지붕 열관류율0.118  W/㎡·K
바닥구성T10 강마루 + T40 몰탈(T12 X-L 파이프) +
와이어메쉬(#8-200×200) + 0.1mm PE필름 +
단열재 조인트부분 우레탄폼 충진후 테이핑처리 +
T100 비드법 1종 2호 단열재 + T70 비드법 1종 2호 단열재 +
우레탄 도막방수 또는 별도 방습처리(벽체가 서는 부분만) +
T300 기초 슬라브 + 단열재 조인트부분 우레탄폼 충진후 테이핑처리 +
T400 비드법 1종 2호 단열재(되메우기용) + 0.1mm PE필름 +
T100 버림 콘크리트 + 0.1mm PE필름 +
T100 잡석
바닥 열관류율0.164  W/㎡·K
창틀제조사Ensum_koemmering88
창틀 열관류율0.950  W/㎡·K
유리 제조사삼호글라스
유리 구성5PLA UN+16AR+5CL+16AR+5PAL UN
유리 열관류율0.57  W/㎡·K
창호 전체열관류율
(국내기준)
0.938  W/㎡·K
현관문 제조사엔썸
현관문 열관류율0.605  W/㎡·K
기밀성능(n50)0.65  회/h
환기장치 제조사컴포벤트 domekt 450
환기장치효율
(난방효율)
85.9  %
난방에너지요구량21.36  kWh/㎡·a
난방부하14.3  W/㎡
1차에너지소요량78  kWh/㎡·a
계산프로그램에너지샵(Energy#®) 2021 v2.5
인증담당자김규화
신축공사



































.
