경기도 양평군 양평읍 단독주택 (4.0리터) - 유연재 - "여유와 유연"이 머무는 집

빌드앤픽스 3 4,457 2022.09.15 00:52
*용도경기도 양평군 양평읍 단독주택 (4.0리터)
건축물이름유연재 - "여유와 유연"이 머무는 집
설계사건축사사무소 사무소아홉칸
시공 또는 시공관리빌드앤픽스(주)
기계설비설계사(주)건창기술단
전기설비설계사(주)성진티이씨
구조설계사(주)인터이엔씨
에너지컨설팅(사)한국패시브건축협회
설계기간2021년 8월 ~ 2022년 2월
시공기간2022년 2월 ~ 2022년 7월
대지면적271  ㎡
건축면적94.63  ㎡
건폐율34.92  %
연면적142.82  ㎡
용적율52.70  %
규모지상 2층
구조방식경량목구조
난방설비콘덴싱 가스보일러
난방용량38.4kW

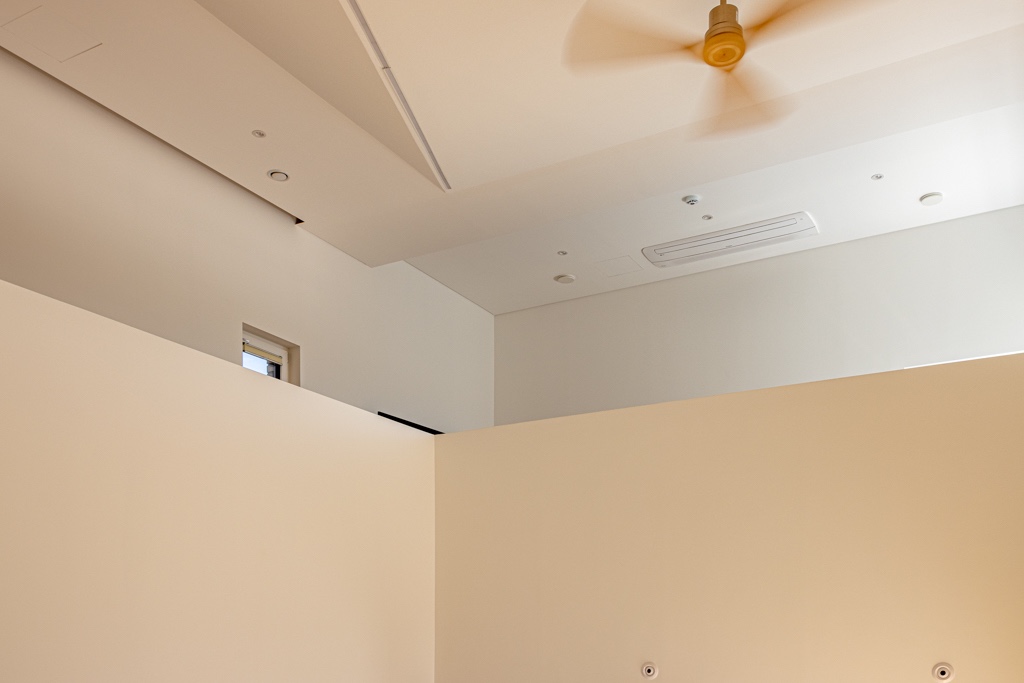

냉방설비시스템에어컨
냉방용량14.5kW
주요내장재수성페인트, 합지벽지

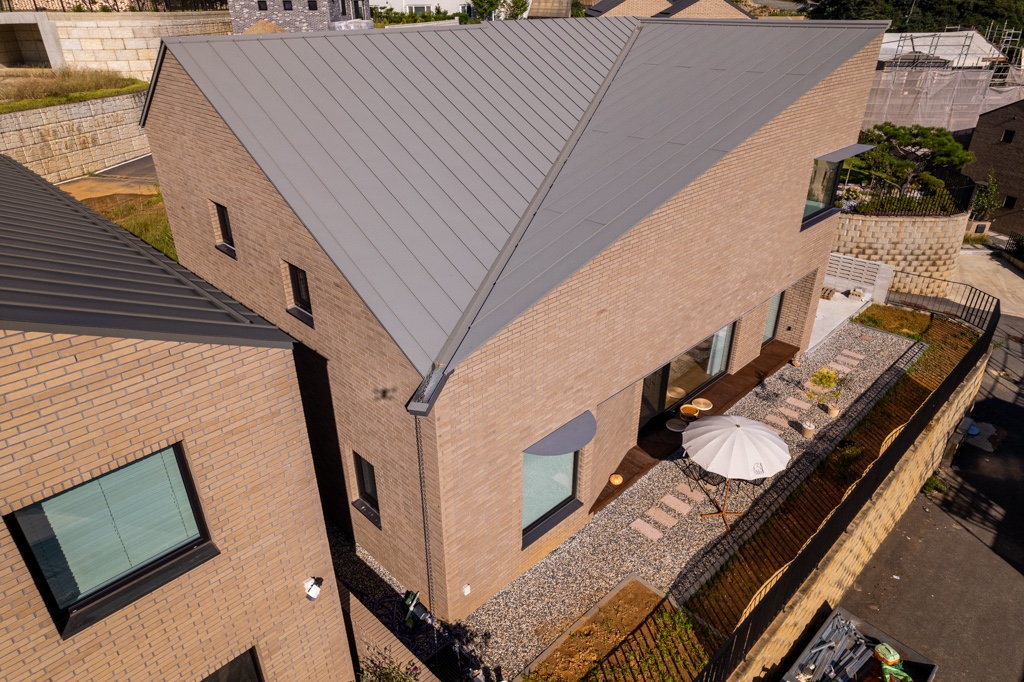

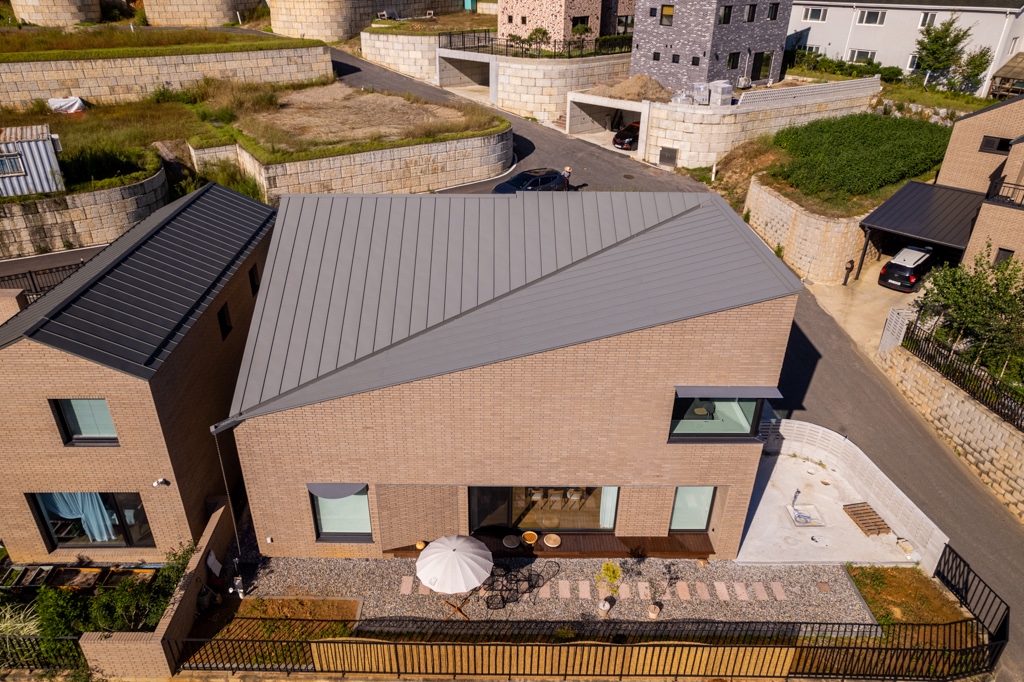

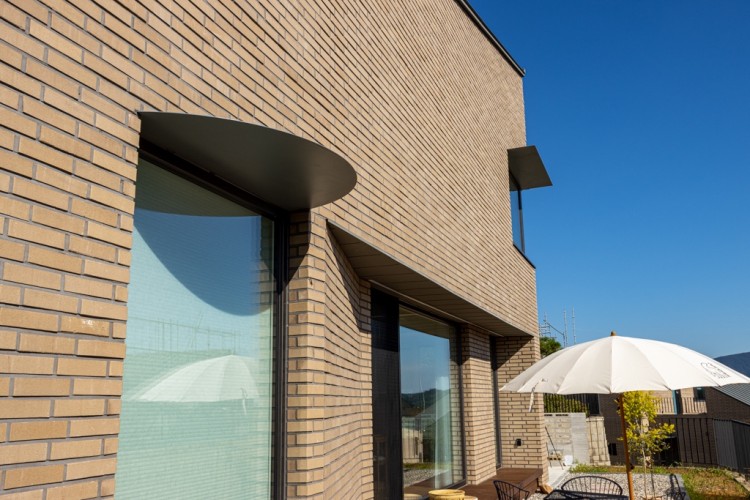

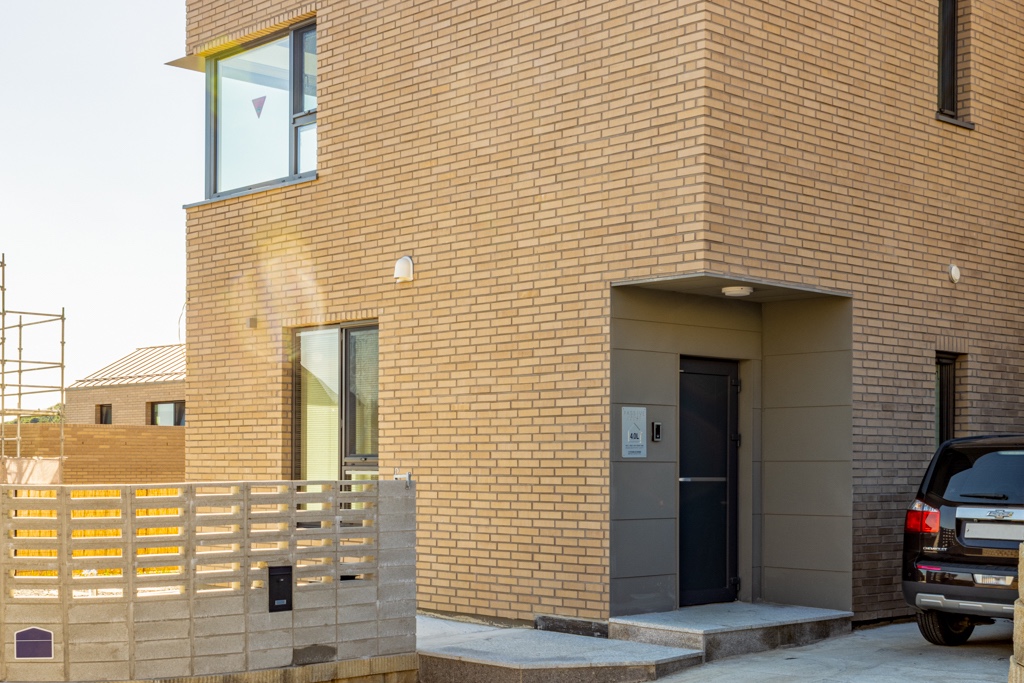

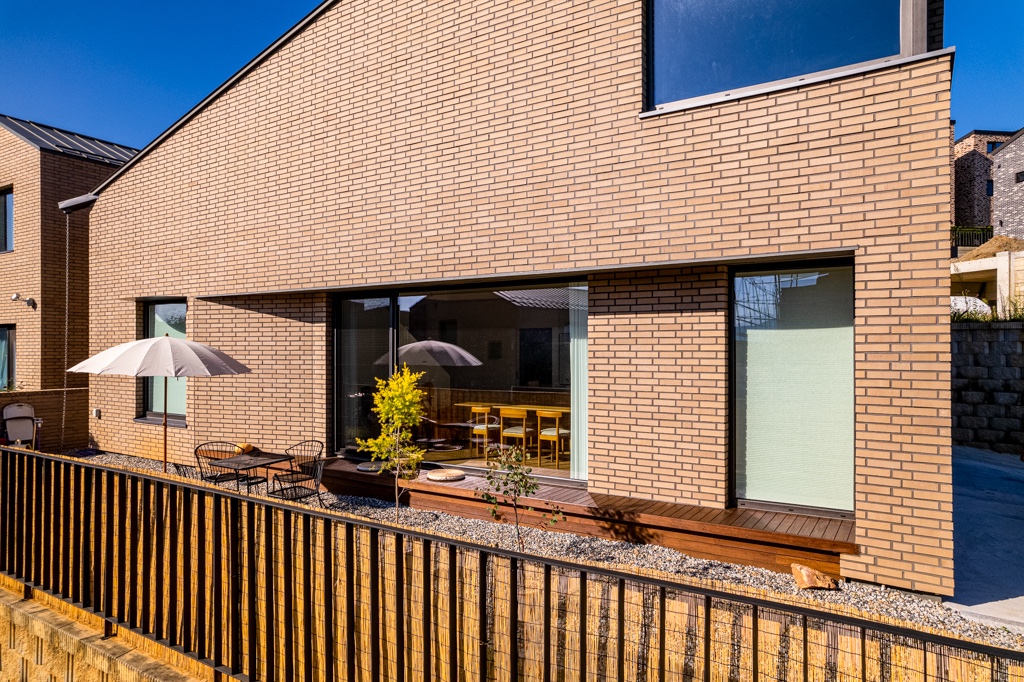

주요외장재벽돌타일

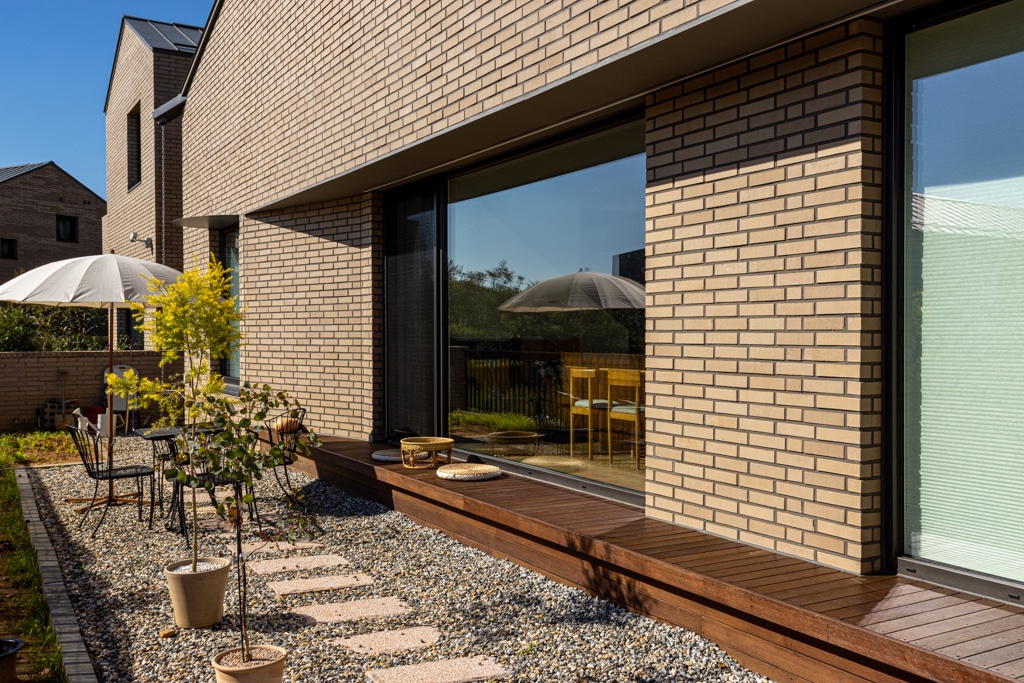

외벽구성T20 벽돌타일 + 메쉬보강미장 + T6 시멘트보드 + T38 통기층(2×4 방부목) + 투습방수지 + 2×2 가로상(T40 글라스울 32K 가등급) 1겹 + 2×2 세로상(T40 글라스울 32K 가등급) 1겹 + T11 OSB + 2×6 스터드(T140 셀룰로오스 가등급) + 가변형방습지 + 2×2 가로상(설비층) + T9.5 석고보드 2겹 + 수성페인트
외벽 열관류율0.199  W/㎡·K

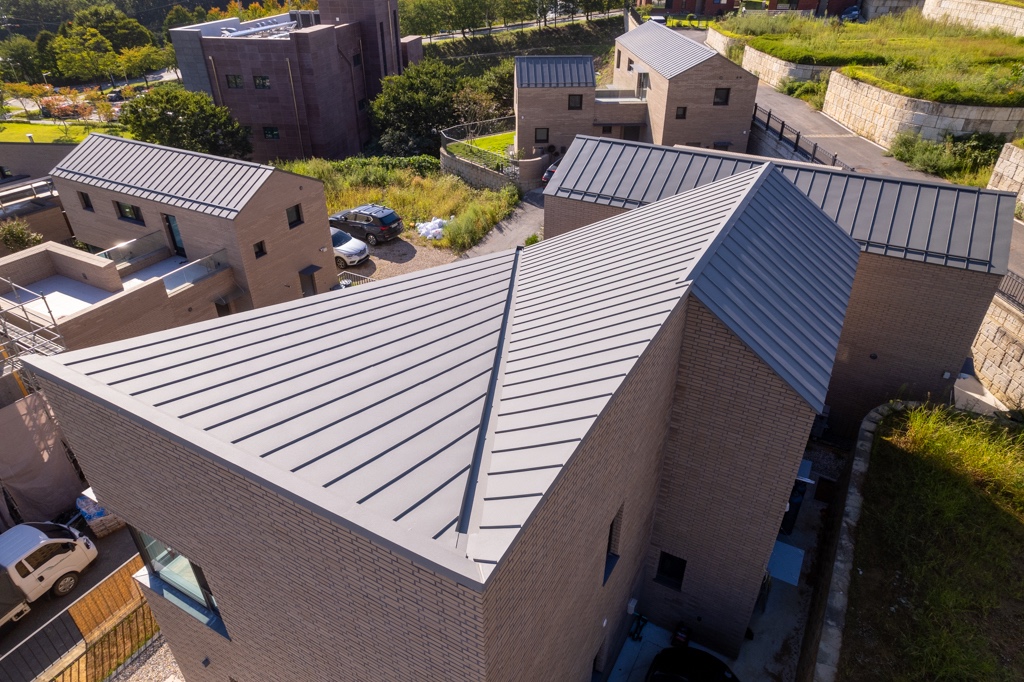

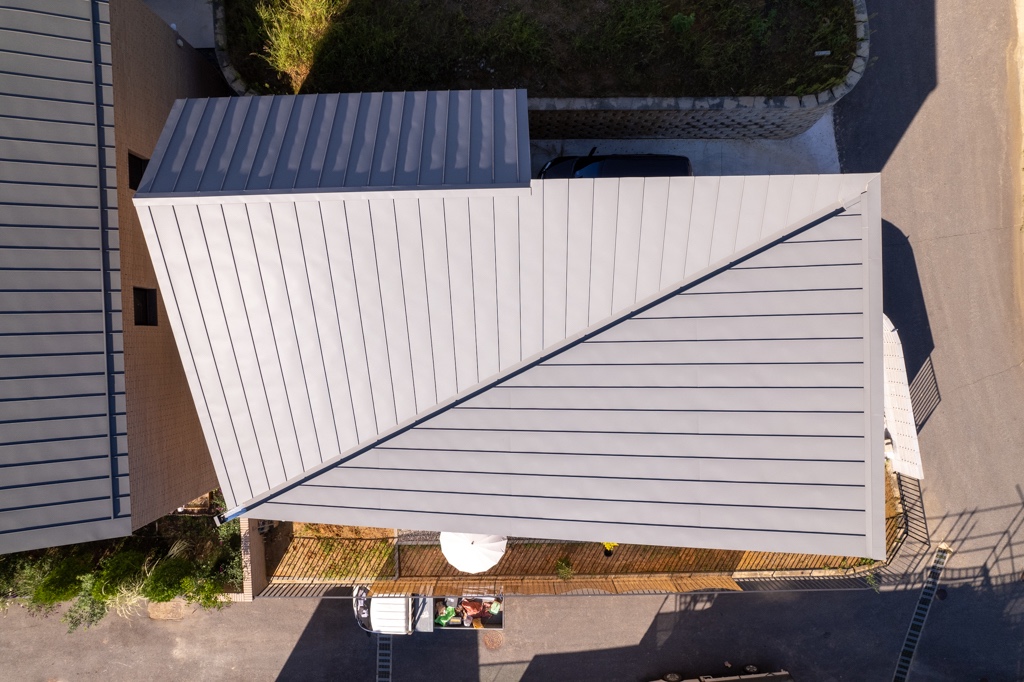

지붕구성T0.5 아연도금강판 + T8 델타멤브레인 + 방수시트 + T11 OSB + T127 통기층(2×2+2×4) + 투습방수지(지붕용) + 2×4 가로상(T38 셀룰로오스) + 2×10 서까래(T235 셀룰로오스) + 가변형방습지(기밀층) + 2×2 가로상(설비층) + T9.5 석고보드 2겹 + 수성페인트
지붕 열관류율0.155  W/㎡·K
바닥구성T10 강마루 + T40 몰탈(12mm XL파이프) + T0.1 PE필름 + T100(T50 2겹) EPS2종1호 + T400 철근콘크리트 + 측면 T70 XPS특호 + 바닥 T200(T100 2겹) XPS특호 + T50 버림콘크리트 + T0.1 PE필름 + T200 쇄석다짐
바닥 열관류율0.121  W/㎡·K

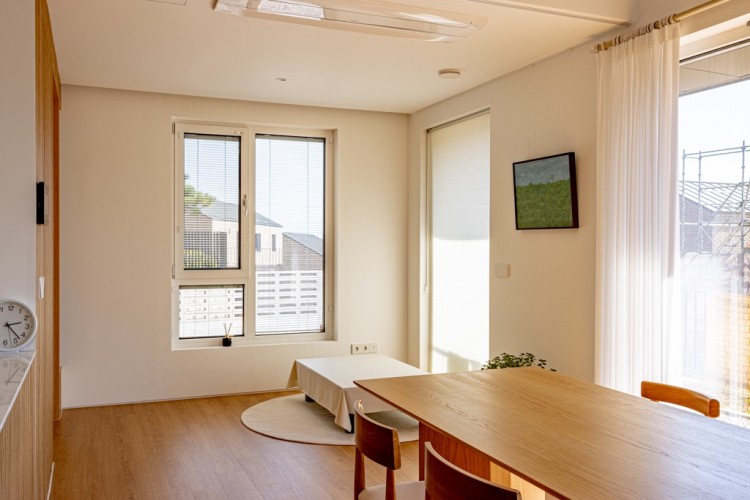

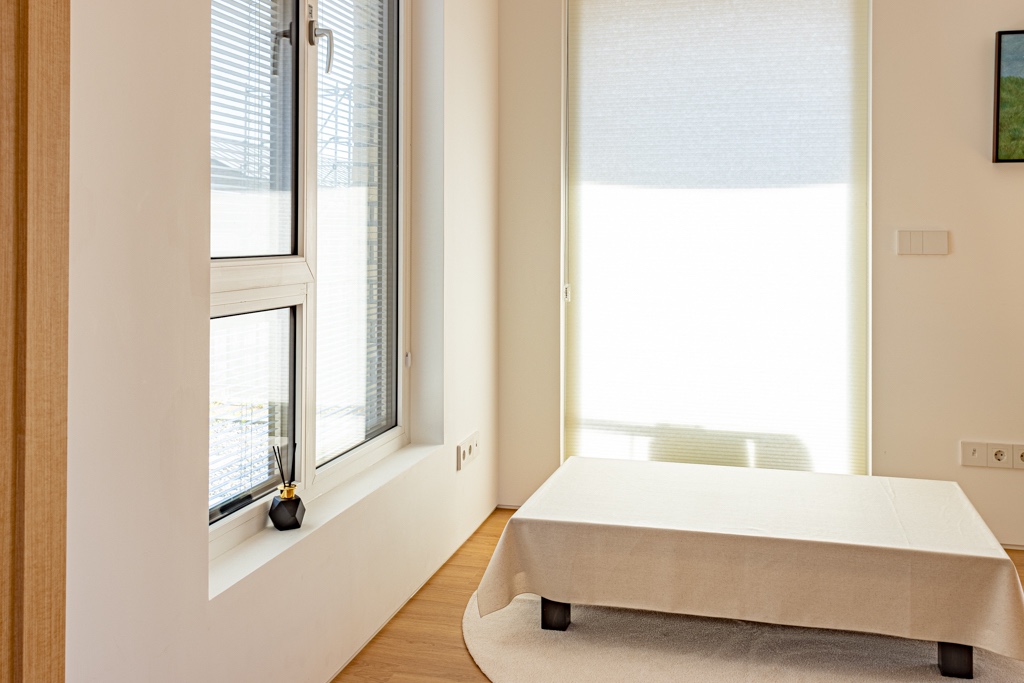

창틀제조사Ensum Koemmering 88
창틀 열관류율0.950  W/㎡·K
유리 제조사삼호글라스
유리 구성T47 / 5PLA UN+16AR+5CL+16AR+5PAL UN
유리 열관류율0.57  W/㎡·K
창호 전체열관류율
(국내기준)
0.858  W/㎡·K
현관문 제조사Salamander
현관문 열관류율1.239  W/㎡·K
기밀성능(n50)0.54  회/h
환기장치 제조사Komfovent domeket 450
환기장치효율
(난방효율)
86  %
난방면적119.6  ㎡
난방에너지요구량40.38  kWh/㎡·a
난방부하26.2  W/㎡
1차에너지소요량114  kWh/㎡·a
계산프로그램에너지샵(Energy#®) 2021 v2.5
인증담당자임누리 주임연구원
인증번호2022-P-022
신축공사

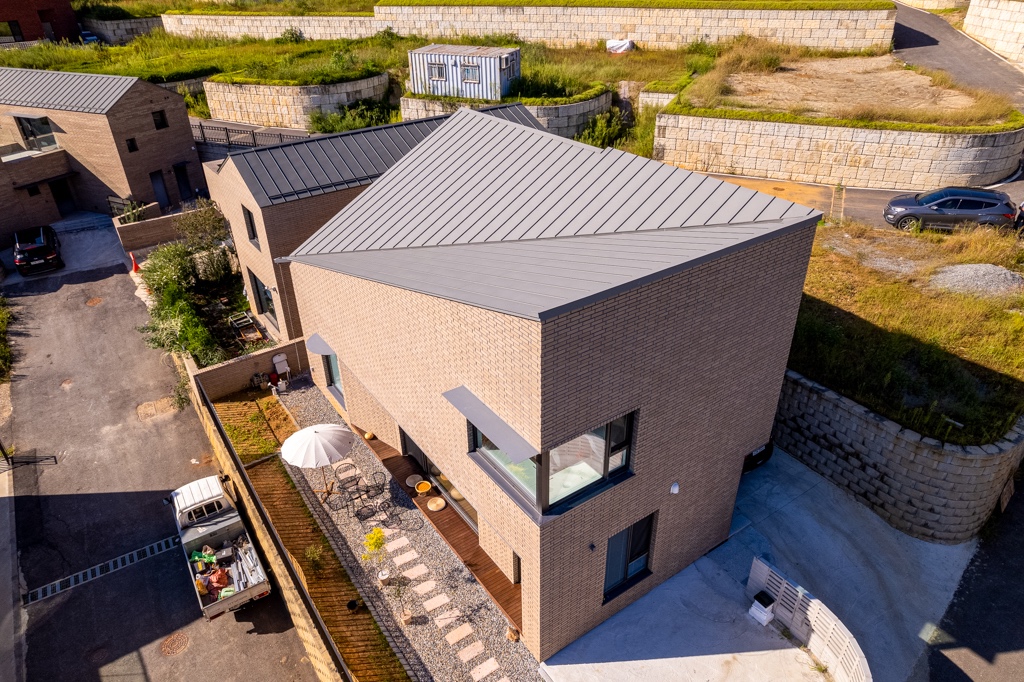

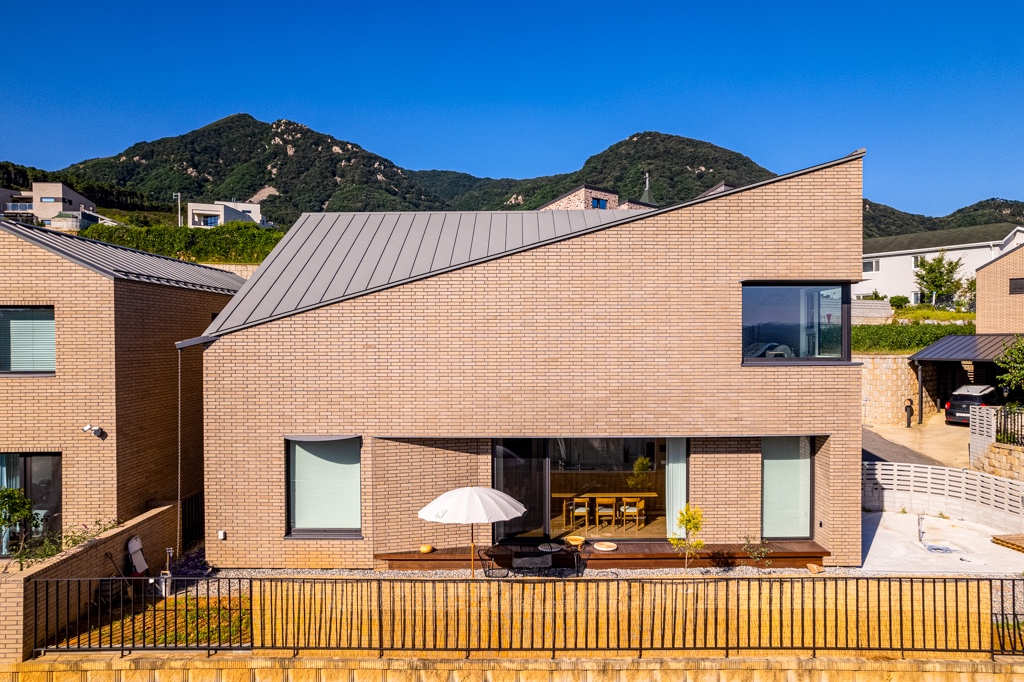

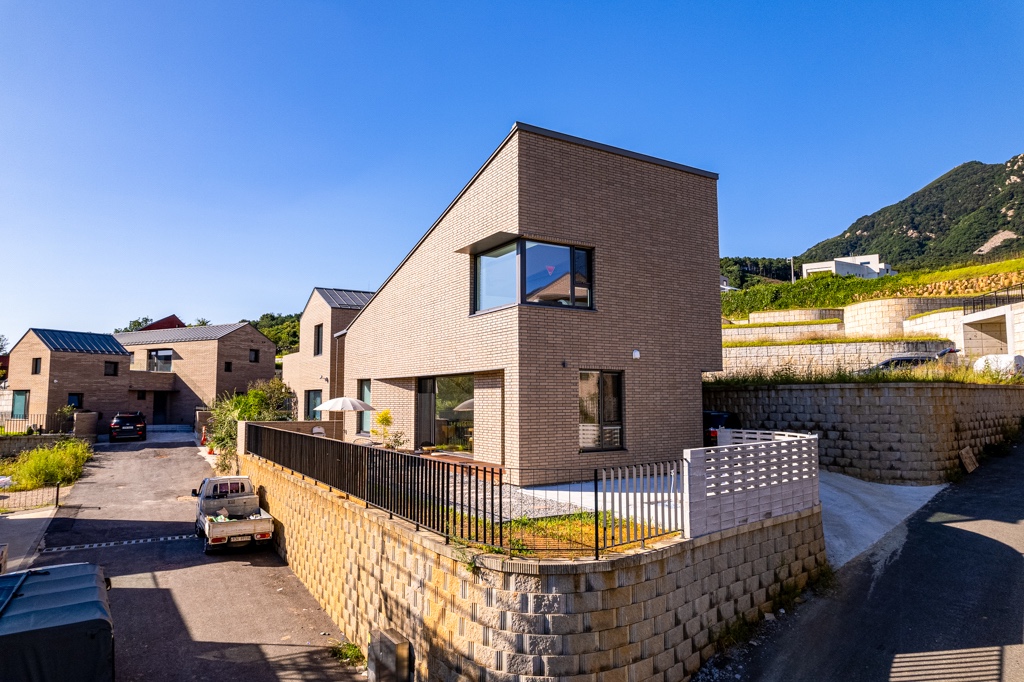

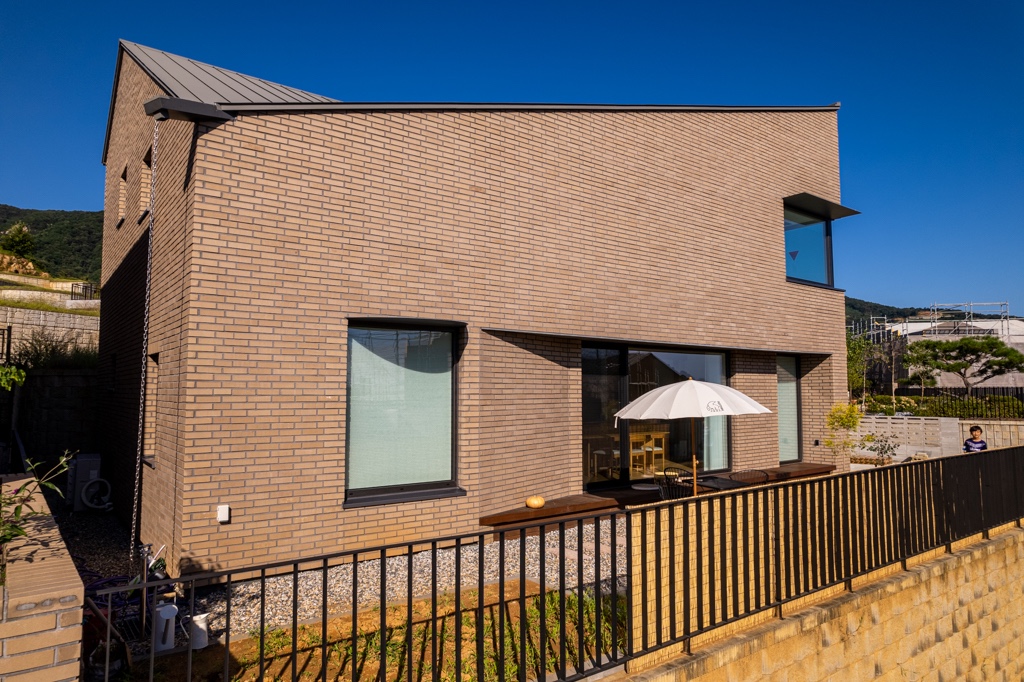

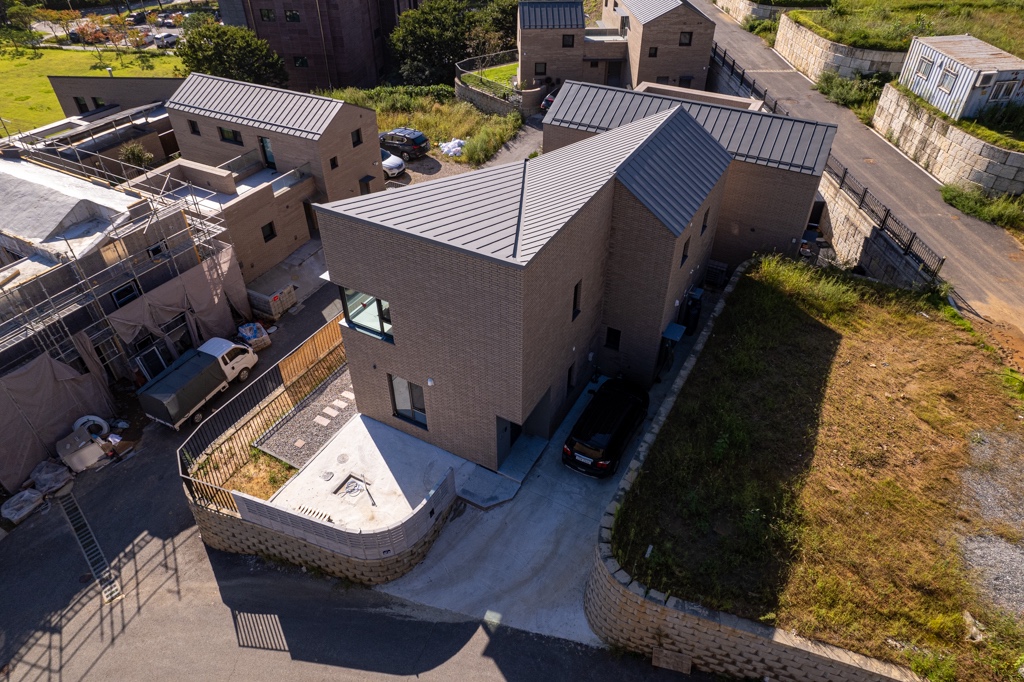

안녕하세요. 늘 유연함과 여유로움을 간직한채 살아가고자 하시는 건축주님의 마음이 담긴 양평 공흥리 패시브 주택 유연재가 완공되었습니다. 이곳 전원주택단지 안에서 유일하게 패시브 인증을 받았습니다. 생김새도 남다르지만 보이지 않는 내면이 더 남다른 새로운 집에서 오래동안 평안하고 행복하시기를 바랍니다.










































































































Comments

로저강 2022.10.02 09:07
자세한 데이터를 올려 주셔서 패시브 하우스를 고려하고 있는 저에게 많은 도움이 되었습니다. 감사합니다. 패시브 하우스의 열관류율은 건축물의 에너지절약설계기준 보다 더 낮을 것이고, 우리나라 아파트 보다 더 낮을 것이라는 막연한 생각을 하고 있던 터라 아래와 같은 질문이 생겼습니다. 답변해 주시면 패시브 하우스를 이해하는데 많은 도움이 될 것 같습니다.

1. 바닥난방인 층간바닥은 없는지요? 만약 있다면 이곳의 열관류율은 얼마인지요?

2. 지붕의 경우 열관류율이 건축물의 에너지절약설계기준에 못 미치는데, 이럴 경우 어떻게 되는지요? 그리고 다른 곳은 이 기준을 월등히 초과하는데 지붕만 미달하게 한 특별한 이유가 있는지요?

3. 건축물의 에너지절약설계기준의 아파트 보다 외벽과 지붕의 열관류율이 높은데 그렇다면 패시브 하우스가 이부분은 아파트 보다 못하다고 봐도 될지요? 혹시 특별한 이유가 있는지요?

감사합니다.
관리자 2022.10.02 10:52
안녕하세요.

1. 층간 단열은 법에서 요구하는 수준만 하게 됩니다. (주로 EPS 30mm 이상)
2. 지붕은 오타일 것 같습니다. 법적 수준은 맞추어야 하니까요. 인증팀에 확인토록 이야기하겠습니다.
3. 열교를 계산하느냐 하지 않느냐의 차이일 것 같습니다. 아파트의 열교를 포함하여 계산하면 패시브하우스가 훨씬 높은 수준일 것 같습니다.
로저강 2022.10.02 17:49
대단히 빠른 답변 감사드립니다. 일거에 궁금증이 다 풀렸습니다. 감사합니다.
