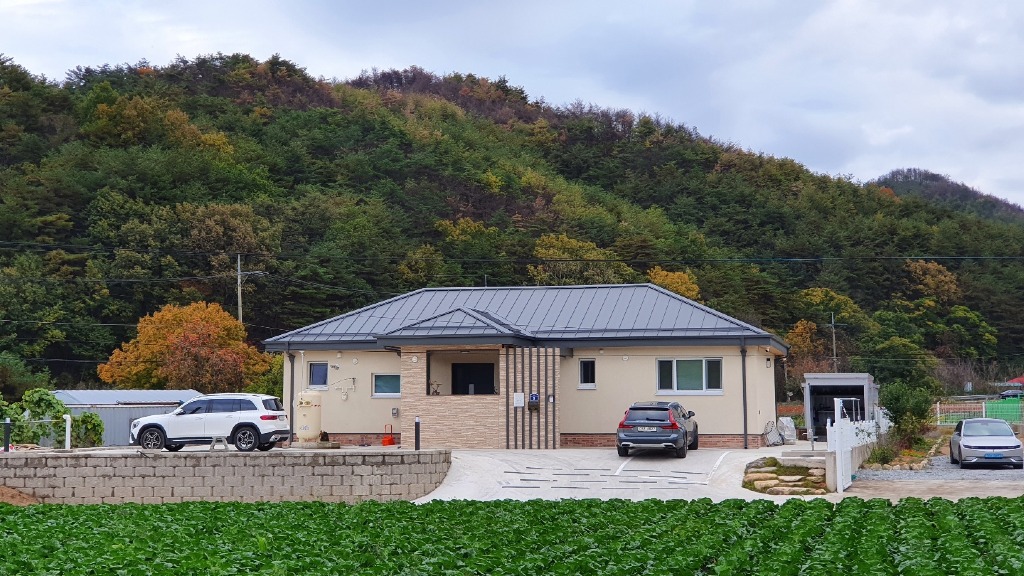

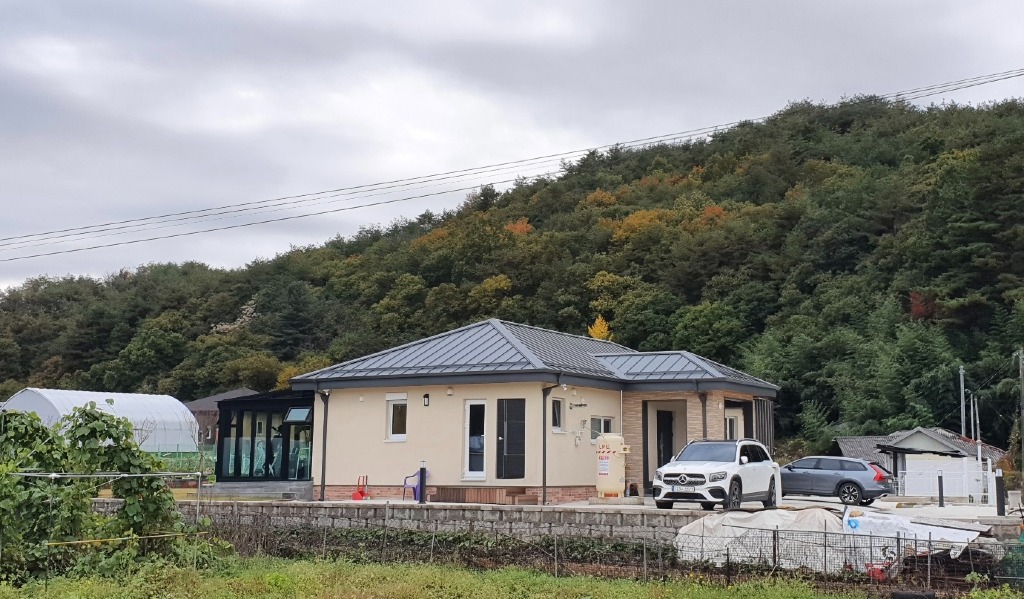

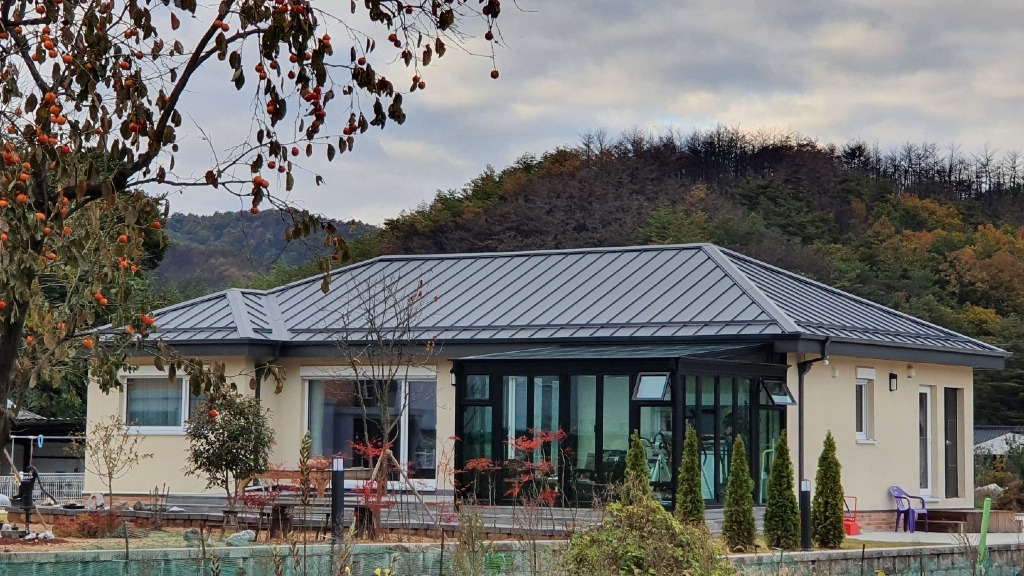

강원 동해시 만우동 85-1 - 단독주택(2.1리터) - 다온패시브하우스

풍산패시브하우스 1 812 10.31 09:45
*용도단독주택(2.1리터)
건축물주소[ 25704 ] 강원 동해시 만우동 85-1
건축물이름다온패시브하우스
설계사(주)풍산패시브하우스
시공 또는 시공관리(주)풍산패시브하우스
구조설계사어반건축사사무소
에너지컨설팅(사)한국패시브건축협회
설계기간2021년 6월~2021년 10월
시공기간2021년 12월~2022 6월
대지면적873  ㎡
건축면적11.35  ㎡
건폐율12.87  %
연면적96.64  ㎡
용적율11.07  %
규모지상1층
구조방식경량목구조
난방설비바닥난방(가스보일러)
주요내장재친환경 벽지, 규조토
주요외장재스타코(파렉스), 세라믹사이딩, 파벽돌
외벽구성스타코(파렉스)+THK150 비드법 2종 3호+투습방수지+셀룰로즈(하이셀)+가변형 투습방습지(기밀층)+설비층+석고보드2p+친환경벽지or규조토
외벽 열관류율0.128  W/㎡·K
지붕구성컬러강판+델타멤브레인+방수시트+OSB 합판+세로각상(통기층)+지붕용 투습방수지+셀룰로즈(하이셀)+가변형 투습방습지(기밀층)+설비층+석고보드+친환경벽지
지붕 열관류율0.155  W/㎡·K
바닥구성강마루+시멘트 몰탈+와이어메쉬+PE필름+비드법보온판 2종1호+매트기초+PE필름+비드법보온판 1종2호(되메우기용)+버림콘크리트+PE필름+잡석다짐
바닥 열관류율0.138  W/㎡·K
창틀제조사Salamander
창틀 열관류율0.980  W/㎡·K
유리 제조사Salamander
유리 구성T47/5PLA UN+16Ar(SWS)+5CL(HS)+16Ar(SWS)+5PAL UN
유리 열관류율0.57  W/㎡·K
창호 전체열관류율
(국내기준)
0.865  W/㎡·K
현관문 제조사Salamander
환기장치 제조사DOMEKT300
환기장치효율
(난방효율)
85  %
난방에너지요구량21.03  kWh/㎡·a
난방부하17.6  W/㎡
1차에너지소요량133  kWh/㎡·a
계산프로그램에너지샵(Energy#®) 2021 v2.5
인증담당자박경국 주임연구원
신축공사
