사례집(저에너지/패시브)

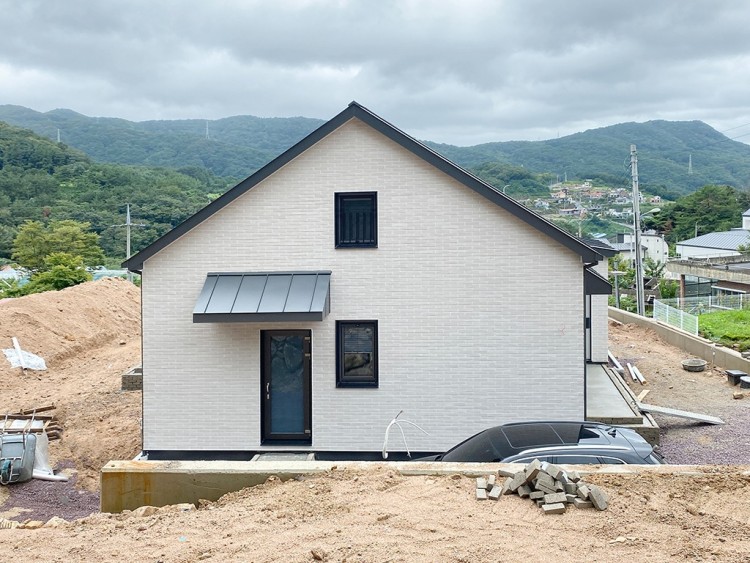

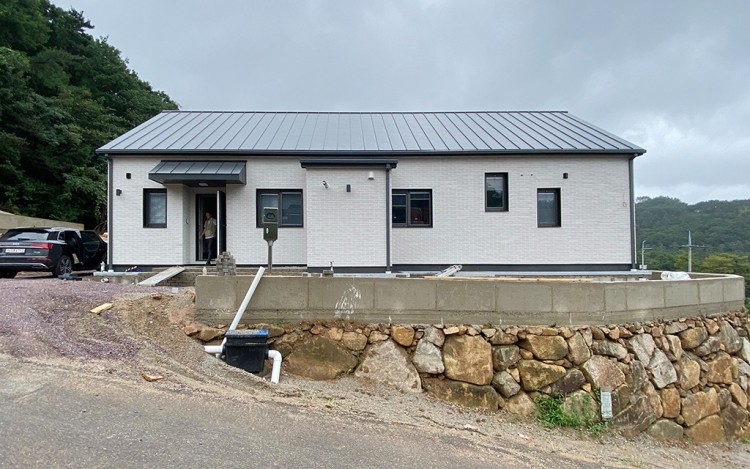

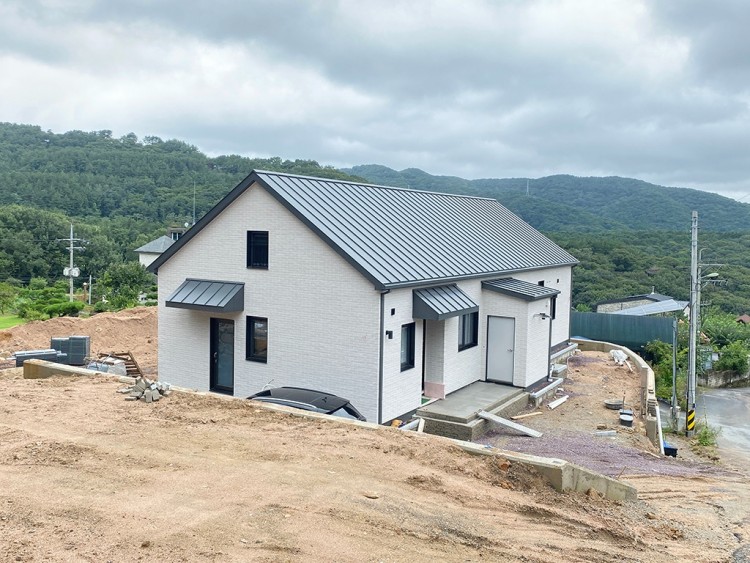

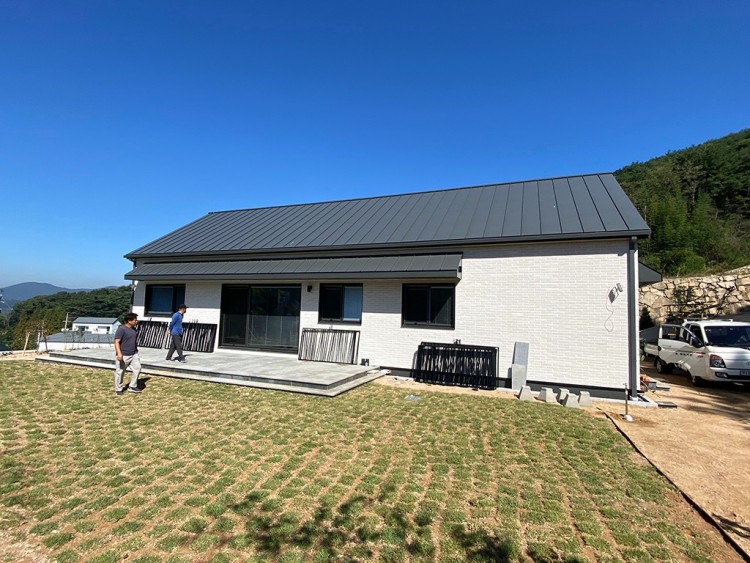

경상남도 김해시 묵방리 단독주택(1.6리터) - 표준주택 시즌2 제22-1호 김해패시브하우스(1.6리터)
| *용도 | 경상남도 김해시 묵방리 단독주택(1.6리터) |
|---|---|
| 건축물이름 | 표준주택 시즌2 제22-1호 김해패시브하우스(1.6리터) |
| 설계사 | 자림이앤씨건축사사무소 |
| 시공 또는 시공관리 | 그린홈예진 |
| 기계설비설계사 | 나이스기술단 |
| 전기설비설계사 | 나이스기술단 |
| 구조설계사 | 환구조 |
| 에너지컨설팅 | (사)한국패시브건축협회 |
| 시공기간 | 2022년 04월 ~ 2022년 09월 |
| 대지면적 | 814.00 ㎡ |
| 건축면적 | 123.95 ㎡ |
| 건폐율 | 15.23 % |
| 연면적 | 123.95 ㎡ |
| 용적율 | 15.23 % |
| 규모 | 지상 1층 |
| 구조방식 | 목구조 |
| 주요내장재 | 합지벽지 |
| 주요외장재 | 벽돌타일 |
| 외벽구성 | T15 벽돌타일 + 6mm 시멘트보드(+T4 미장) + 38mm 통기층 + 투습방수지 + 2×2 가로각재(32K 글라스울 38mm) 1겹 + 2×4 세로각재(32K 글라스울 38mm) 1겹 + T11 OSB + 2×6 스터드(셀룰로오즈) + 가변형방습지(기밀층) + 2×2 각재(설비층) + T9.5 석고보드 2겹 + 합지벽지 |
| 외벽 열관류율 | 0.204 W/㎡·K |
| 지붕구성 | T0.5 고내식 합금도금강판 거멀접기 + T2 쉬트방수 + T11 OSB + 38mm 통기층 + 투습방수지(지붕용) + 2×4 가로각재(32K 글라스울 38mm) + 2×12 스터드(셀룰로오즈) + 가변형방습지(기밀층) + 38×38 각재(설비층) + T9.5 석고보드 2겹 |
| 지붕 열관류율 | 0.136 W/㎡·K |
| 바닥구성 | T10 강마루 + T50 몰탈(T12A X-L 파이프) + 와이어메쉬(#8-200×200) + 0.1mm PE필름 + 단열재 조인트부분 우레탄폼 충진후 테이핑처리 + T60 비드법 1종 2호 단열재 + T100 비드법 1종 2호 단열재 + T300 기초 슬라브 + T300 비드법 1종 2호 단열재(되메우기용) + T100 버림 콘크리트 위 0.1mm PE필름 + T100 잡석 위 0.1mm PE필름 |
| 바닥 열관류율 | 0.168 W/㎡·K |
| 창틀제조사 | 엔썸 koemmering88 |
| 창틀 열관류율 | 0.950 W/㎡·K |
| 유리 제조사 | 삼호글라스 |
| 유리 구성 | 5PLA UN+16AR+5CL+16AR+5PAL UN |
| 유리 열관류율 | 0.68 W/㎡·K |
| 창호 전체열관류율 (국내기준) | 0.944 W/㎡·K |
| 현관문 제조사 | 엔썸 |
| 현관문 열관류율 | 0.600 W/㎡·K |
| 기밀성능(n50) | 0.4 회/h |
| 환기장치 제조사 | 컴포벤트 domekt 450 |
| 환기장치효율 (난방효율) | 85.9 % |
| 난방에너지요구량 | 16.38 kWh/㎡·a |
| 난방부하 | 18.5 W/㎡ |
| 1차에너지소요량 | 134 kWh/㎡·a |
| 계산프로그램 | 에너지샵(Energy#®) 2021 v2.5 |
| 인증담당자 | 김규화 연구원 |
| 인증번호 | 2022-S-012 |
| 신축공사 |
