운중동 - 판교 단독주택(4.5L) - 늘해랑 (경기 건축문화상 금상 수상)
| *용도 | 판교 단독주택(4.5L) |
|---|---|
| 건축물주소 | [ 13463 ] 운중동 |
| 건축물이름 | 늘해랑 (경기 건축문화상 금상 수상) |
| 설계사 | (주)목금토 건축사사무소 |
| 시공 또는 시공관리 | 호산건설 |
| 기계설비설계사 | (주)한길엔지니어링 |
| 전기설비설계사 | (주)한길엔지니어링 |
| 구조설계사 | 건축구조연구소 다우 |
| 에너지컨설팅 | (사)한국패시브건축협회 |
| 설계기간 | 2021년 02월 ~ 2021년 08월 |
| 시공기간 | 2021년 09월 ~ 2022년 08월 |
| 대지면적 | 338.5 ㎡ |
| 건축면적 | 166.43 ㎡ |
| 건폐율 | 49.17 % |
| 연면적 | 443.15 ㎡ |
| 용적율 | 68.14 % |
| 규모 | 지하 1층, 지상 2층 |
| 구조방식 | 철근콘크리트 |
| 주요내장재 | 석고보드 위 수성페인트도장 |

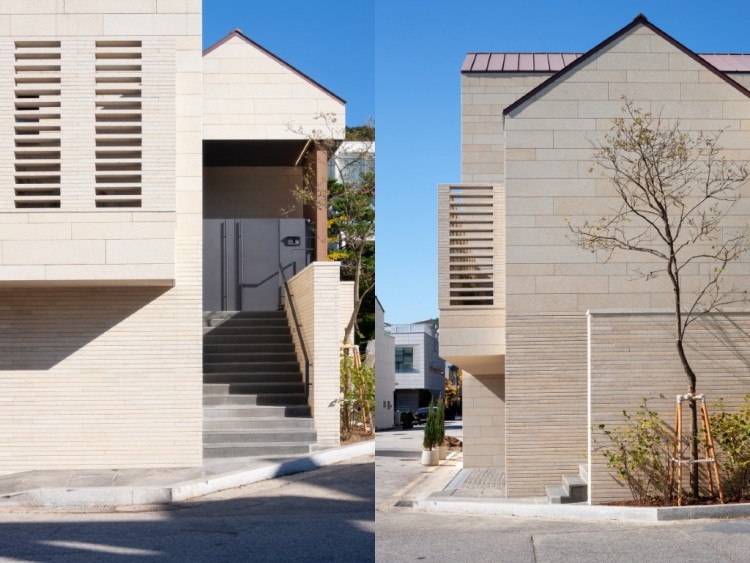

| 주요외장재 | T30 사비석 |
| 외벽구성 | T30 사비석 투습방수지 T250 40K 글라스울보온판/TIFUS 단열프레임 |
| 외벽 열관류율 | 0.132 W/㎡·K |
| 지붕구성 | T0.7 지정징크 돌출이음 T10 델타멤브레인 T12 내수합판 아연도금각파이프 (통기층) 투습방수지 T250 40K 글라스울보온판/TIFUS 단열프레임 |
| 지붕 열관류율 | 0.131 W/㎡·K |
| 바닥 열관류율 | 0.116 W/㎡·K |
| 창틀제조사 | Ensum (Kommering) |
| 창틀 열관류율 | 0.950 W/㎡·K |
| 유리 제조사 | Ensum |
| 유리 구성 | 5PLA UN+16Ar+5CL+16Ar+5PLA UN |
| 유리 열관류율 | 0.57 W/㎡·K |
| 창호 전체열관류율 (국내기준) | 0.896 W/㎡·K |
| 유리 g값 | 0.45 |
| 기밀성능(n50) | 0.23 회/h |
| 환기장치 제조사 | Zehnder - Q600(ERV) |
| 환기장치효율 (난방효율) | 80 % |
| 난방에너지요구량 | 44.61 kWh/㎡·a |
| 난방부하 | 31.2 W/㎡ |
| 1차에너지소요량 | 105 kWh/㎡·a |
| 계산프로그램 | 에너지샵(Energy#®) 2021 v2.5 |
| 기타사항 | 목금토 건축사사무소 mokgeumto.co.kr https://instagram.com/mgt_architects |
| 인증담당자 | 박경국 선임연구원 |
| 인증번호 | 2022 - P - 030 |
| 신축공사 |
늘해랑
운중동 패시브 주택
목금토가 설계한 늘해랑 작품이 2023년 경기도건축문화상에서 금상(경기도지사상)에 선정되었습니다.

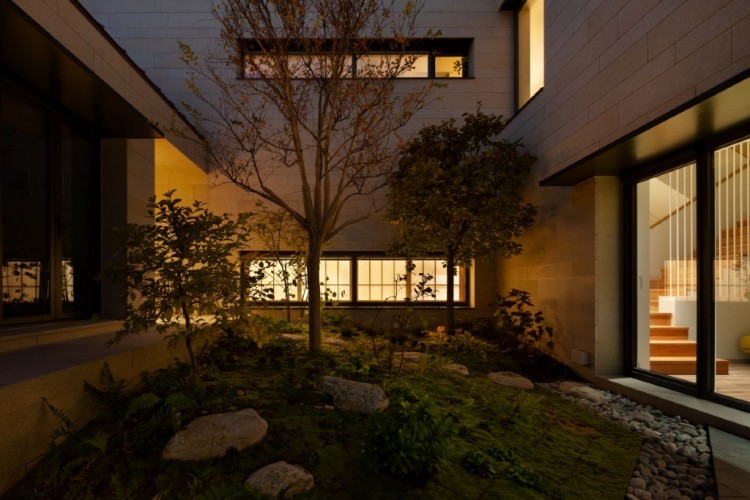

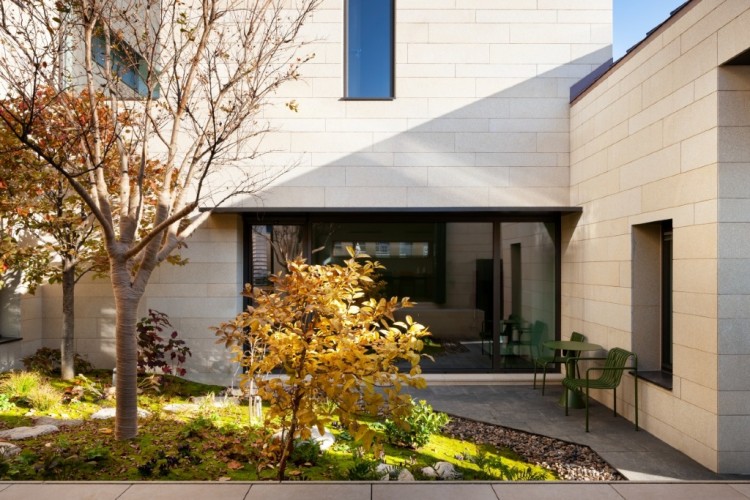

‘늘해랑’은 집이 회랑처럼 중정을 안고 있어서 햇빛을 가득 담고 있는 집이라는 의미로 건축주가 지은 이름입니다.

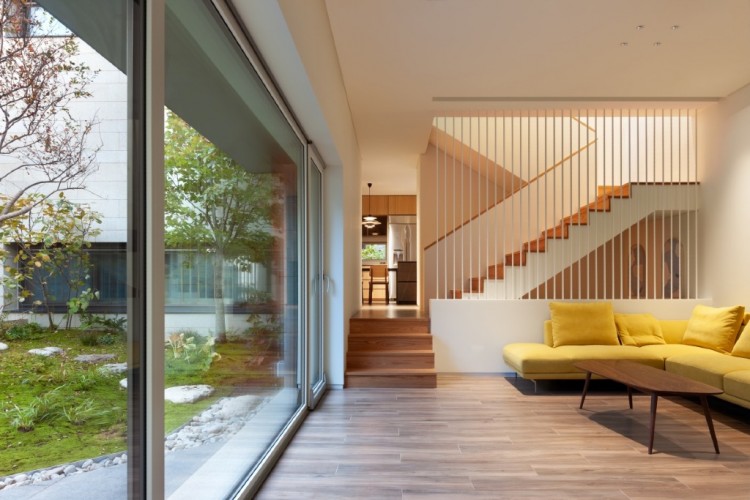

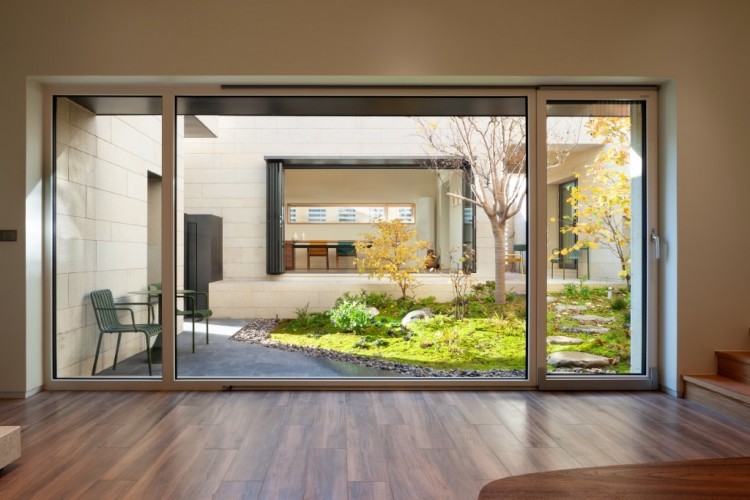

중정을 중심으로 실들을 배치하고 남측으로는 낮은 매스를 두어 집안 곳곳에 햇빛이 닿게 하였습니다. 패시브 주택으로서의 일사 획득 및 에너지 절감을 위한 노력, 집안 곳곳에 배치한 치유의 정원으로서의 작은 마당들, 여기에 팬데믹 상황에서 위생을 고려한 합리적인 동선으로 구성한 부분들이 좋은 평가를 받아 선정되게 되었습니다.
한국패시브협회 및 협력사분들의 수고와 노력에 깊이 감사드립니다.
목금토 건축사사무소
https://instagram.com/mgt_architects
(주)목금토건축사사무소
대표 권 재 희
mokgeumto.co.kr
아래 링크의 TB블럭과 같은 제품입니다.
https://www.phiko.kr/bbs/board.php?bo_table=z8_07&wr_id=41&sca=TB+Block
창호 차양 없이 처마 만으로도 패시브하우스 인증을 받을 수 있나요?

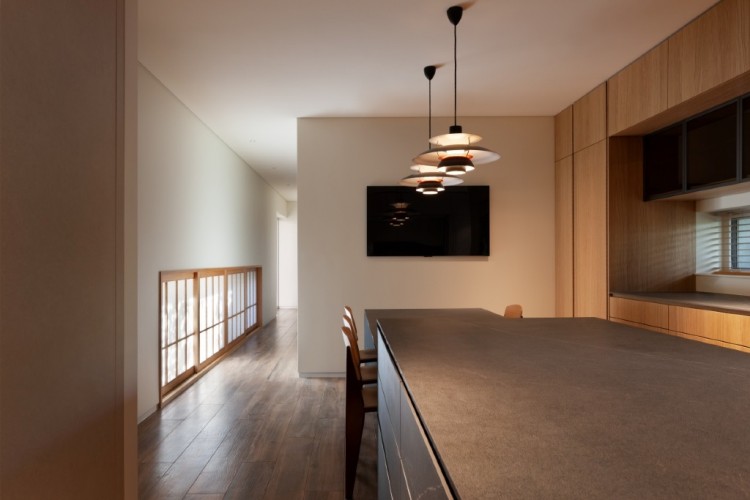

또하나 주방 복도 창이 한식 미닫이 창으로 되어있는 것 같은데
기밀 값이 안나올 것 같은데 고정창에 덧창으로 디자인한 것 일까요?
한식창은 인테리어 창으로 내부에 따로 설치되었습니다.
목금토 건축사사무소
www.mokgeumto.co.kr
https://instagram.com/mgt_architects
지하층이 있다고 하더라도, 아래와 같은 방식의 방수 방법으로 해결을 할 수 있습니다.
https://www.phiko.kr/bbs/board.php?bo_table=z3_01&wr_id=3038
