경기도 광주시 - 단독주택(2.2L) - 안도

코빌하우징 9 7,566 2023.05.26 09:37
*용도단독주택(2.2L)
건축물이름안도
설계사가인건축사사무소
시공 또는 시공관리코빌하우징
기계설비설계사주식회사 하나이앤지
전기설비설계사주식회사 하나이앤지
구조설계사쿨하우스
에너지컨설팅(사)한국패시브건축협회
설계기간2022년01월~2022년04월
시공기간2022년07월~2023년 01월
대지면적604  ㎡
건축면적135.39  ㎡
건폐율22.42  %
연면적192.99  ㎡
용적율31.95  %
규모지상2층,다락
구조방식목구조
난방설비LNG 콘덴싱 가스보일러
냉방설비시스템에어컨
주요내장재합지벽지

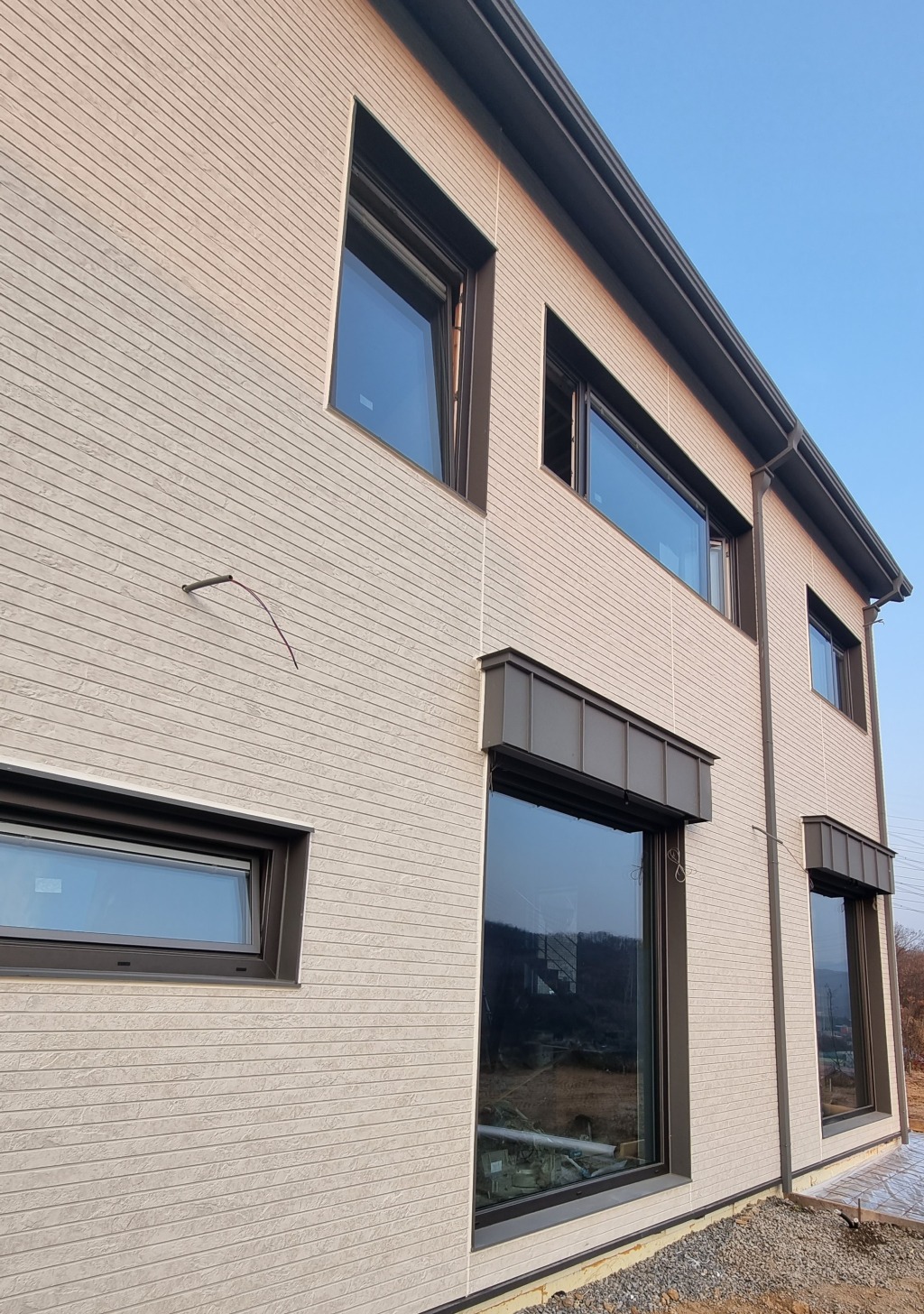

주요외장재세라믹사이딩
외벽구성세라믹사이딩 +2*2 세로 통기상 + 투습방수지 +
2*2 가로상(24k 글라스울) + 2*2 세로상(24k 글라스울) + T11 OSB +
2"*6" 스터드(T140 셀룰로오스 가등급) +
가변형방습지(인텔로) + 2*2 설비층 +
T9.5 석고보드 2겹 + 합지벽지
외벽 열관류율0.204  W/㎡·K
지붕구성알루미늄징크 + T10 델타멤브레인 + 방수시트 +
T11 OSB +2*2 통기층 + 투습방수지(지붕용) +
SPF 2*4 + 2×12 서까래(T320셀룰로오스) +
가변형방습지 + 30*30 설비층 +
T9.5 석고보드 2겹 + 합지벽지
지붕 열관류율0.139  W/㎡·K
바닥구성T10 강마루or자기질타일 + T50 몰탈(12mm XL파이프) + T0.1 PE필름
+ 50mm 비드법2종2호단열재 + 100mm 비드법2종호단열재
+ T300 기초슬라브 + T300 비드법1종2호단열재
+ T0.1 PE필름 + 100mm 버림콘크리트 + T0.1 PE필름
+ 100mm 잡석다짐
바닥 열관류율0.151  W/㎡·K

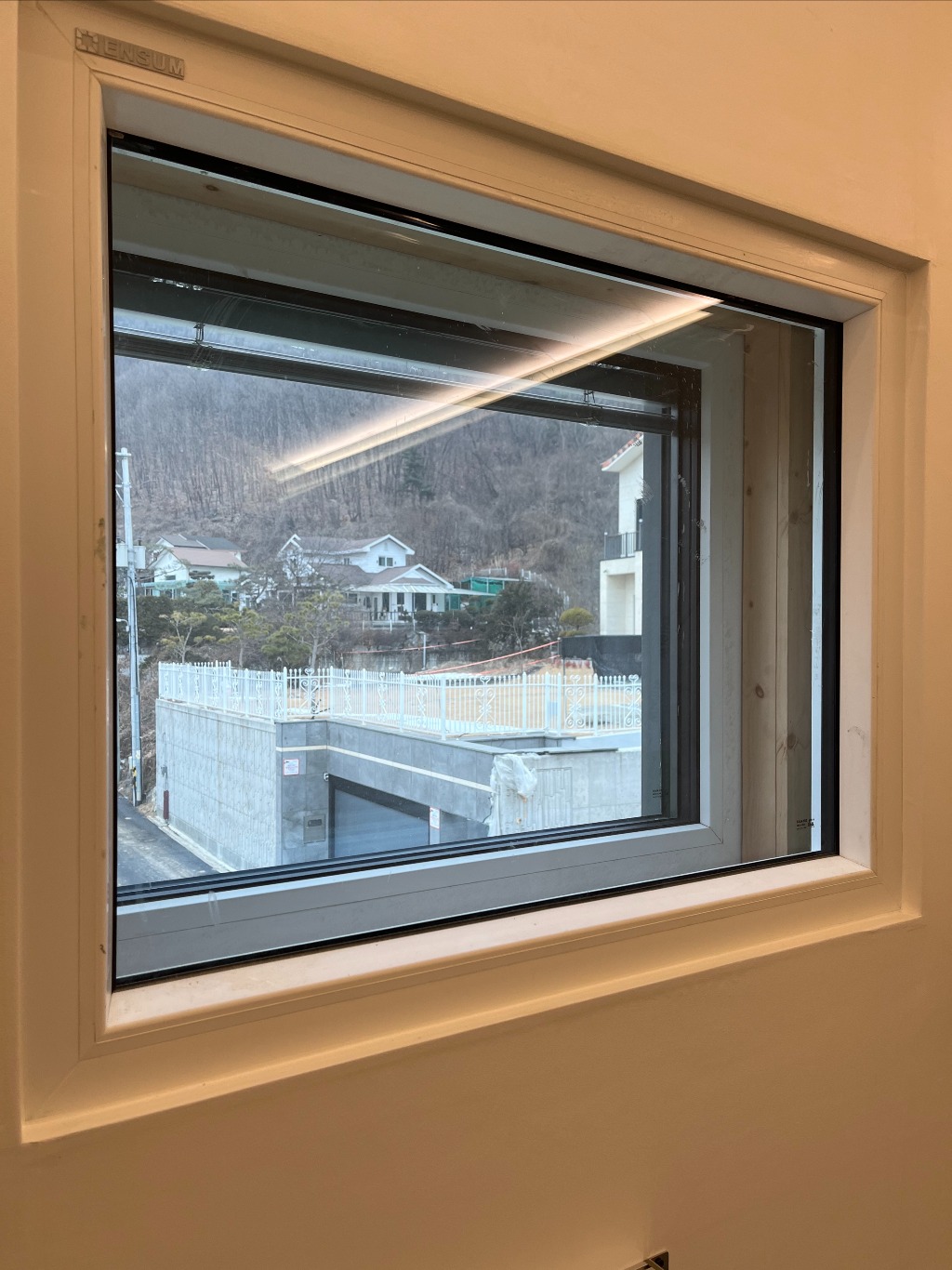

창틀제조사Ensum_koemmering88
창틀 열관류율0.95  W/㎡·K
유리 제조사Ensum
유리 구성5mm로이 PLA-un+16Ar+5mm투명+16Ar+5mm로이 PLA-unr
유리 열관류율0.57  W/㎡·K
창호 전체열관류율
(국내기준)
0.889  W/㎡·K
유리 g값0.36
현관문 제조사Ensum
현관문 열관류율0.651  W/㎡·K
기밀성능(n50)0.33  회/h
환기장치 제조사Domekt R 450 V
환기장치효율
(난방효율)
78  %
난방에너지요구량21.72  kWh/㎡·a
난방부하16.30  W/㎡
1차에너지소요량74  kWh/㎡·a
계산프로그램에너지샵(Energy#®) 2021 v2
인증담당자박경국 주임연구원
인증번호2023-P-005
신축공사





































Comments

이준노 2023.02.13 20:27
벽체 단열구성이 특이하네요. 총공사비 면에서 잇점이 있으셨을까요?
코빌하우징 2023.02.14 15:40
이준노님 작성자(실무자) 입니다 제가 정보를 기입하면서 착오가 있었습니다
수정하였으니 확인하여주시고 양해바랍니다
kmh983 2023.02.15 16:44
수고 많으셨네요
매드맥스 2023.03.08 13:40
목구조 외벽구성에서 외단열과 내단열을 2중으로 해야 하는 이유가 있는지요?
관리자 2023.03.08 21:45
내단열은 없습니다. 원래 목구조에서 하는 식으로 중단열(구조체 사이의 단열)을 하고, 외단열을 추가한 결과입니다.
김차양 2023.06.24 16:21

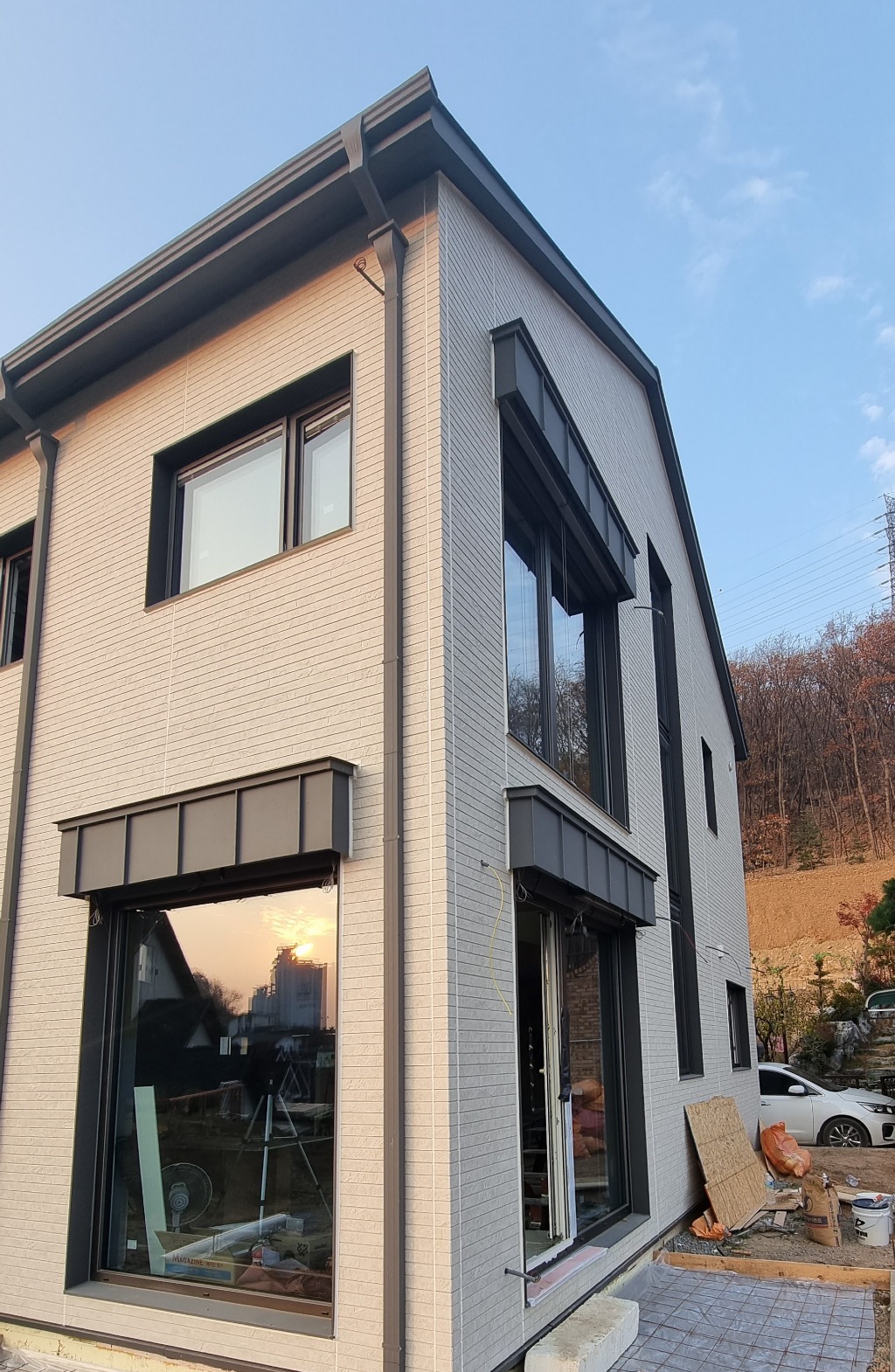

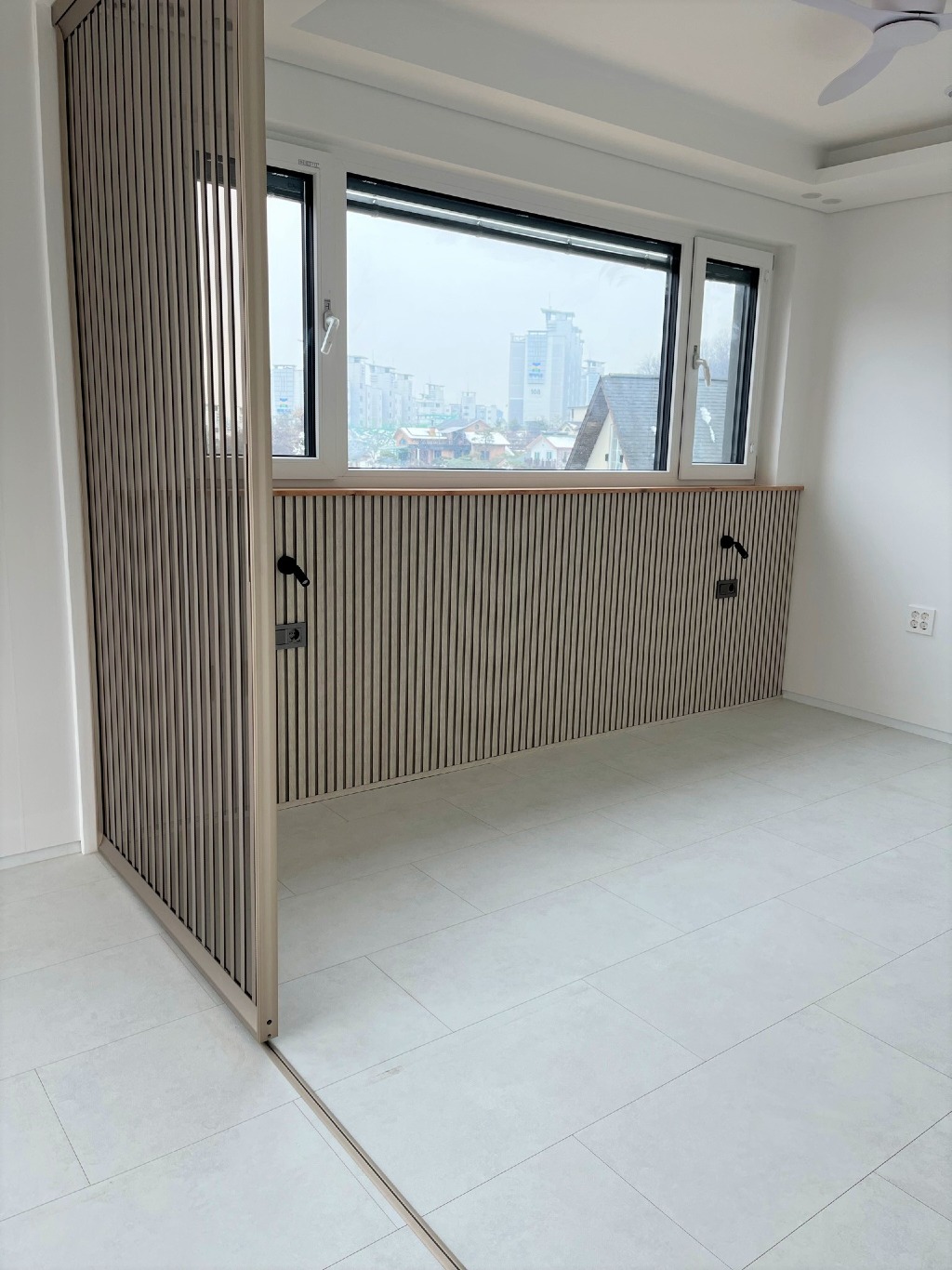

창 밑에 손잡이를 돌려서 차양을 하는거죠?? 수동으로?? 재밌게생겼네요.
관리자 2023.06.24 18:39
창 밑 손잡이가 어떤 의미인지 잘 이해를 하지 못했습니다.
김차양 2023.06.24 19:29
이부분 입니다!!
관리자 2023.06.25 14:42
아..  이건 조명으로 보입니다. 침대가 놓일 자리에 스폿 조명을 둔 것 같습니다. 아래는 콘센트이고요.
