전라북도 군산시 표준주택 시즌2 7호(2.3리터) - 표준주택 22_7호 군산

그린홈예진 15 5,456 2023.10.27 13:08
*용도전라북도 군산시 표준주택 시즌2 7호(2.3리터)
건축물이름표준주택 22_7호 군산
설계사(주)자림이앤씨건축사사무소
시공 또는 시공관리그린홈예진
기계설비설계사나이스기술단
전기설비설계사나이스기술단
구조설계사환구조
에너지컨설팅(사)한국패시브건축협회
시공기간2023년 2월 ~2023년 6월
대지면적783.00  ㎡
건축면적82.74  ㎡
건폐율10.57  %
연면적162.27  ㎡
용적율20.72  %
규모지상 2층
구조방식목구조
난방설비가스보일러
냉방설비시스템에어컨
주요내장재합지벽지
주요외장재세라믹사이딩
외벽구성T16 세라믹사이딩 + 38mm 통기층 + 투습방수지 +
2×2 가로각재(32K 글라스울 40mm) 1겹 +
2×4 세로각재(32K 글라스울 40mm) 1겹 +
T11 OSB + 2×6 스터드(셀룰로오즈) +
가변형방습지(기밀층) + 2×2 각재(설비층) +
T9.5 석고보드 2겹
외벽 열관류율0.204  W/㎡·K
지붕구성T0.5 칼라강판 거멀접기 + T2 쉬트방수 +
T11 OSB + 38mm 통기층 +
투습방수지(지붕용) +
2×4 가로각재(32K 글라스울 38mm) 1겹 +
2×12 스터드(셀룰로오즈) +
가변형방습지(기밀층) +
38×38 각재(설비층) +
T9.5 석고보드 2겹
지붕 열관류율0.139  W/㎡·K
바닥구성T10 강마루 + T50 몰탈(T12 X-L 파이프) +
와이어메쉬(#8-200×200) + PE필름 +
T150 비드법 2종 2호 단열재 +
우레탄 도막방수 또는 별도 방습처리(벽체가 서는 부분만) +
T300 기초 슬라브 +
T300 비드법 1종 2호 단열재(되메우기용) +
T100 버림 콘크리트 위 PE필름 위 +
T100 잡석 위 PE필름 위
바닥 열관류율0.166  W/㎡·K
창틀제조사Ensum_koemmering88
창틀 열관류율0.950  W/㎡·K
유리 제조사삼호글라스
유리 구성5PLA UN+16AR+5CL+16AR+5PAL UN
유리 열관류율0.64  W/㎡·K
창호 전체열관류율
(국내기준)
0.994  W/㎡·K
현관문 제조사엔썸
현관문 열관류율0.800  W/㎡·K
기밀성능(n50)0.43  회/h
환기장치 제조사컴포벤트 DOMEKET R 450 V
환기장치효율
(난방효율)
85.9   %
난방에너지요구량22.92  kWh/㎡·a
난방부하21.7  W/㎡
1차에너지소요량147  kWh/㎡·a
계산프로그램에너지샵(Energy#®) 2021 v2.5
인증담당자김규화 주임연구원
신축공사

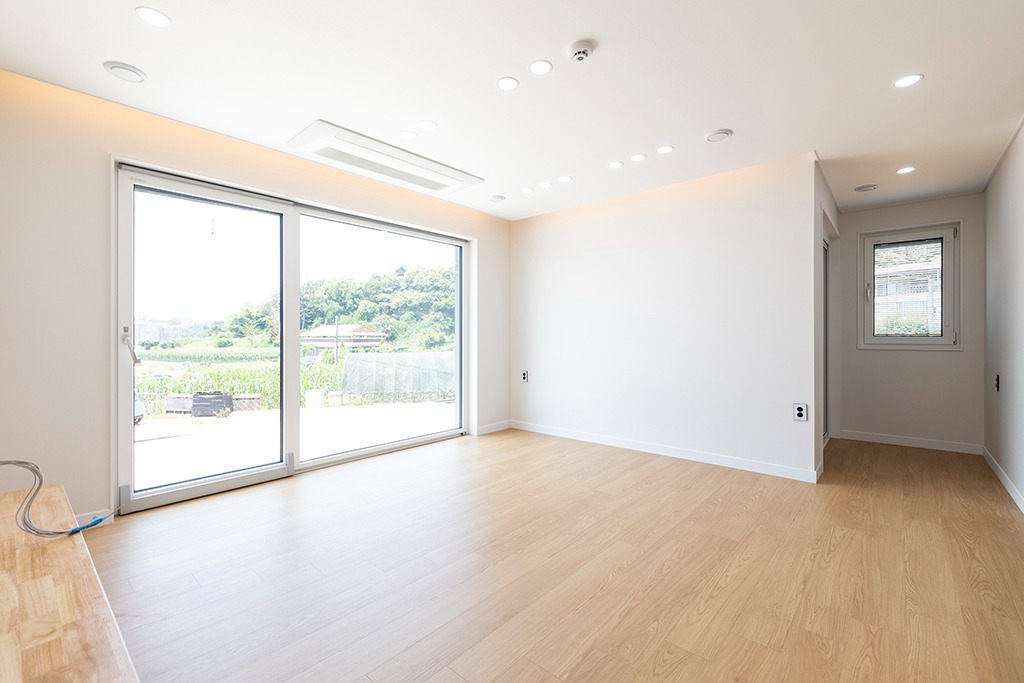

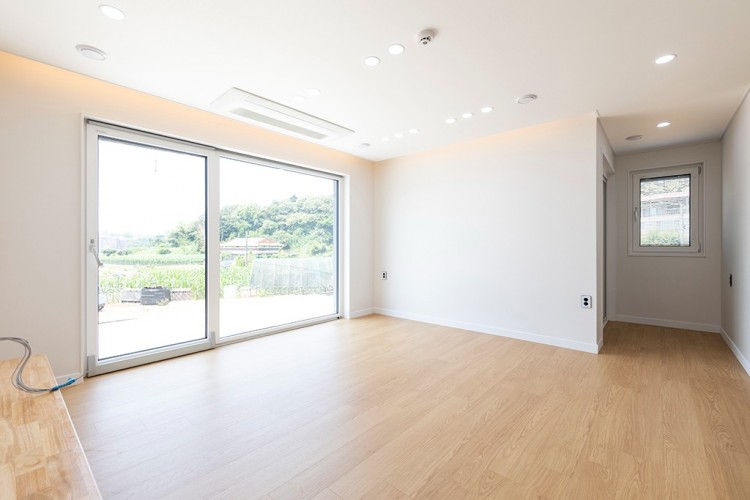

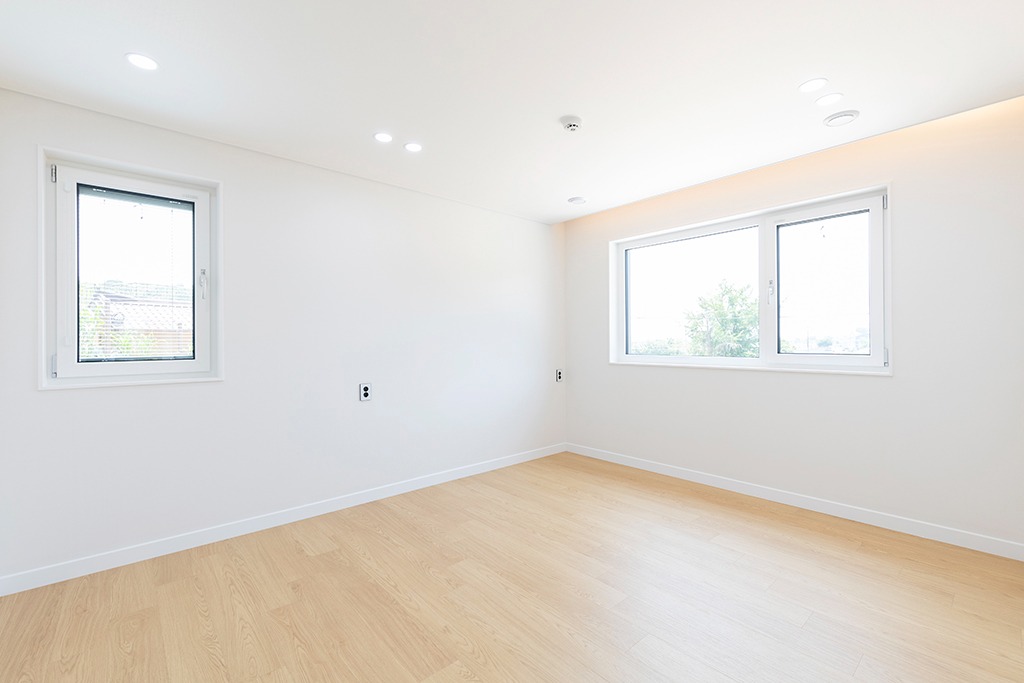

06-1층 방_01.jpg

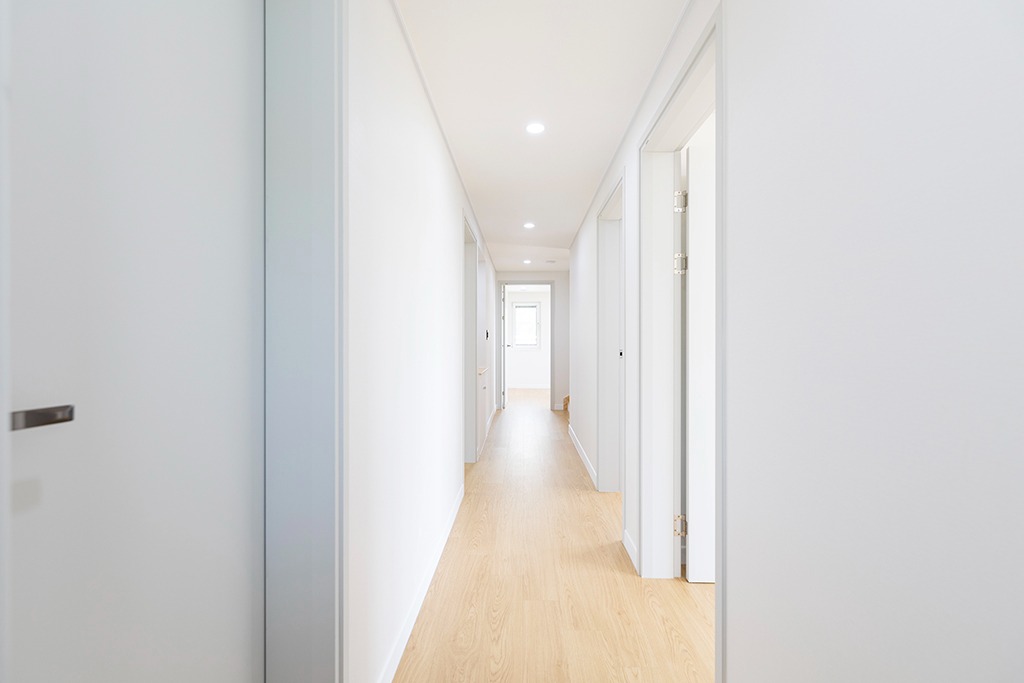

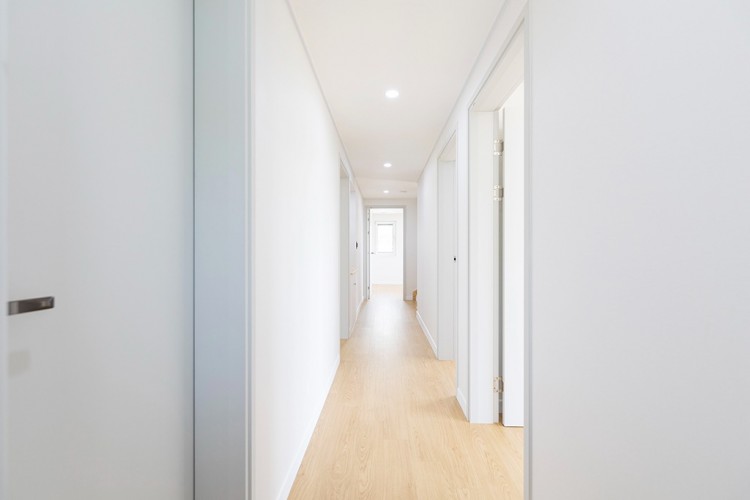

08-2층 복도_03.jpg

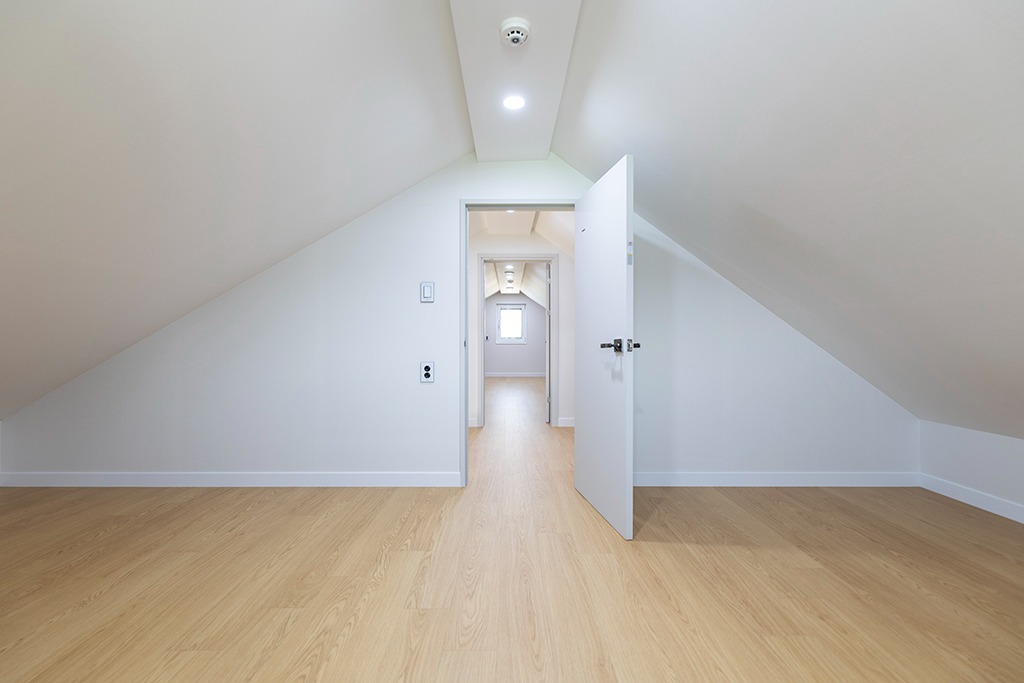

09-2층 첫 번째 방_04.jpg



09-2층 첫 번째 방_07.jpg







.

Comments

신범석 2023.11.06 08:35
수고하셨습니다.
김현관 2023.11.12 13:51

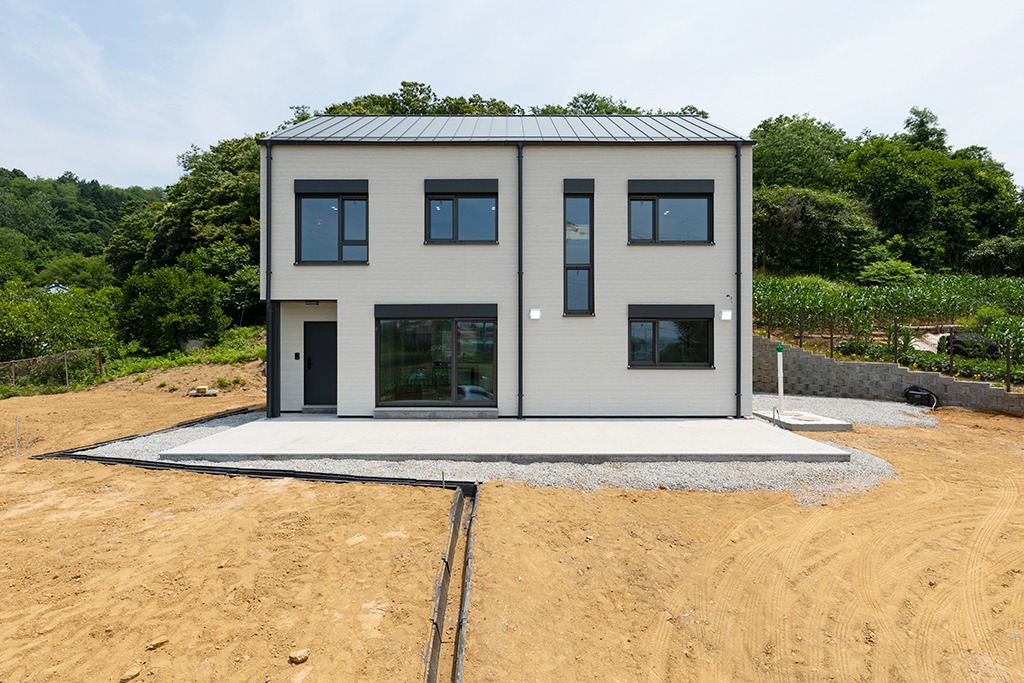

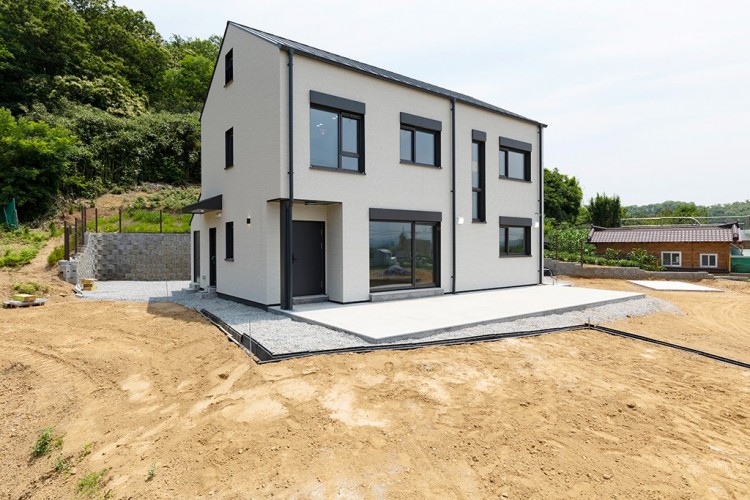

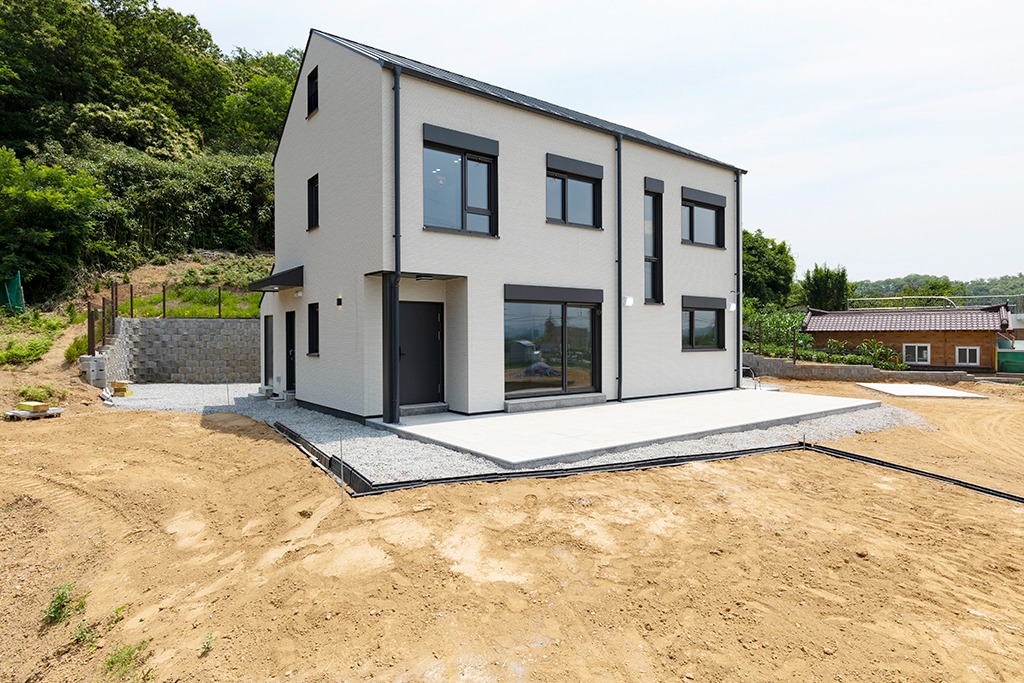

현관문이 건물안쪽으로들어간 이유가있나요??
이재민 2023.11.12 23:08
현관 포치역할을 하기 위해서 안쪽으로 이동한거 같네요.
문을 바로 열면 비바람에 노출되니 좋은 아이디어 설계같은데요.
김현관 2023.11.13 08:41
아하? 처마역할이군요.
고래빵 2023.11.13 11:31
위에서 정확히 설명해주셨네요.

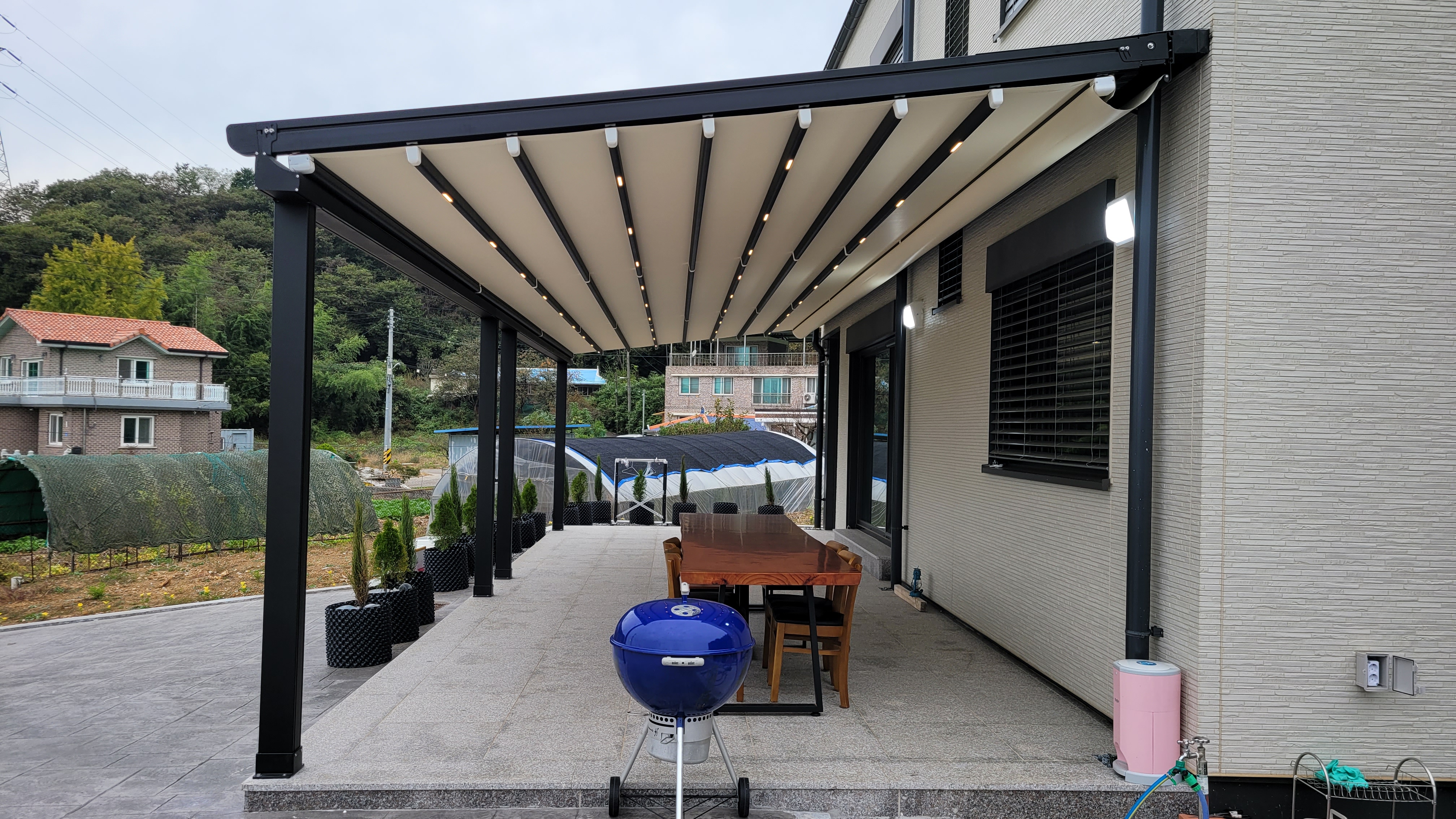

처음 설계때부터 포치는 제외하고 석재데크를 4X12M로
크게 만들었으며 고정형 처마보다는 키페에서 많이 설치하는
스카이어닝을 설치하여 필요에 따라 하늘을 열고 닫을수있게
처마를 대신해서 스카이어닝을 설치해서 가족들이 매우 만족하며 살고있습니다.
관리자 2023.11.15 00:32
감사합니다.^^

덧붙히자면...
현관문을 열고 들어갈 때.. 조금 안쪽에 들어가 있어야 심리적으로 안정감이 커지는 이유도 있습니다.
라이언하트 02.17 22:46
석재데크와 건물 사이에 쇄석이 없는 건 어닝으로 비를 막기 때문에 데크에 튄 비가 건물에 영향을 주지 않기 때문인거죠?
관리자 02.19 01:46
그렇기도 하고, 세라믹사이딩은 하부 빗물튀김으로 인한 하자 (탈락 등)가 없어서 선택사항이라 그렇습니다.
라이언하트 02.19 11:05
자꾸 질문 드려 죄송합니다.
저렇게 어닝이나 포치가 있어 햇빛이 들이치지 않는 상황에서도 외부 블라인드가 필요한 사양인지 궁금합니다. 열차단과 난반사되는 빛 때문에 필요할 거 같긴 한데 선택의 문제겠지만 직사가 없다면 가성비가 그만큼 나오는지 궁금합니다. 감사합니다.
관리자 02.19 12:15
해당 어닝은 사용자가 추가한 거라서요.
만약 최초 계획부터 들어 있다면 외부차양은 옵션으로 빠질 수 있습니다.
그린홈예진 04.03 20:15
군산패시브하우스 담장 최종 완료된 영상 및 과정 공유드립니다.

https://youtu.be/MGi3DwO5AEo?si=HZxi7IrqcDqBoCTj
재민서아빠 06.03 09:33
질문이 있습니다. 스카이어닝도 건물연면적에 포함되나요. 오픈형은 포함되지 않나요?
관리자 06.04 19:52
그건 지자체 마다 해석이 다릅니다.
포함되는 않는 지자체도 있고 포함시키는 곳도 있는데.. 주로 대도시는 포함을 시키려는 입장입니다.
