단독주택 - 천안 서흥리 패시브하우스 풍경랑 (2.5L)

장지훈 3 935 09.09 17:37
*용도단독주택
건축물이름천안 서흥리 패시브하우스 풍경랑 (2.5L)
설계사㈜자림건축사사무소+비온후풍경
시공 또는 시공관리비온후풍경
에너지컨설팅(사)한국패시브건축협회
대지면적884  ㎡
건축면적176.67  ㎡
건폐율19.99  %
연면적175.50  ㎡
용적율19.85  %
구조방식철근콘크리트+경량목구조
주요내장재수성페인트
주요외장재락보드 위 오버코트
외벽 열관류율0.194  W/㎡·K
지붕 열관류율0.149  W/㎡·K
바닥 열관류율0.149  W/㎡·K
창틀 열관류율0.950  W/㎡·K
유리 열관류율0.68  W/㎡·K
창호 전체열관류율
(국내기준)
0.869  W/㎡·K
기밀성능(n50)0.2  회/h
난방에너지요구량24.84  kWh/㎡·a
난방부하26.6  W/㎡
1차에너지소요량53  kWh/㎡·a
계산프로그램에너지샵(Energy#®) 2021 v2.5
인증담당자하종운 연구원
인증번호 2023-P-22
신축공사

단변 7.5m, 장변 25m의 긴 집인 풍경랑의 구조는 외벽 및 일부 내벽은 경량목구조이며, 내부 내력벽은 철근콘크리트 구조 방식을 채택하고 있습니다.

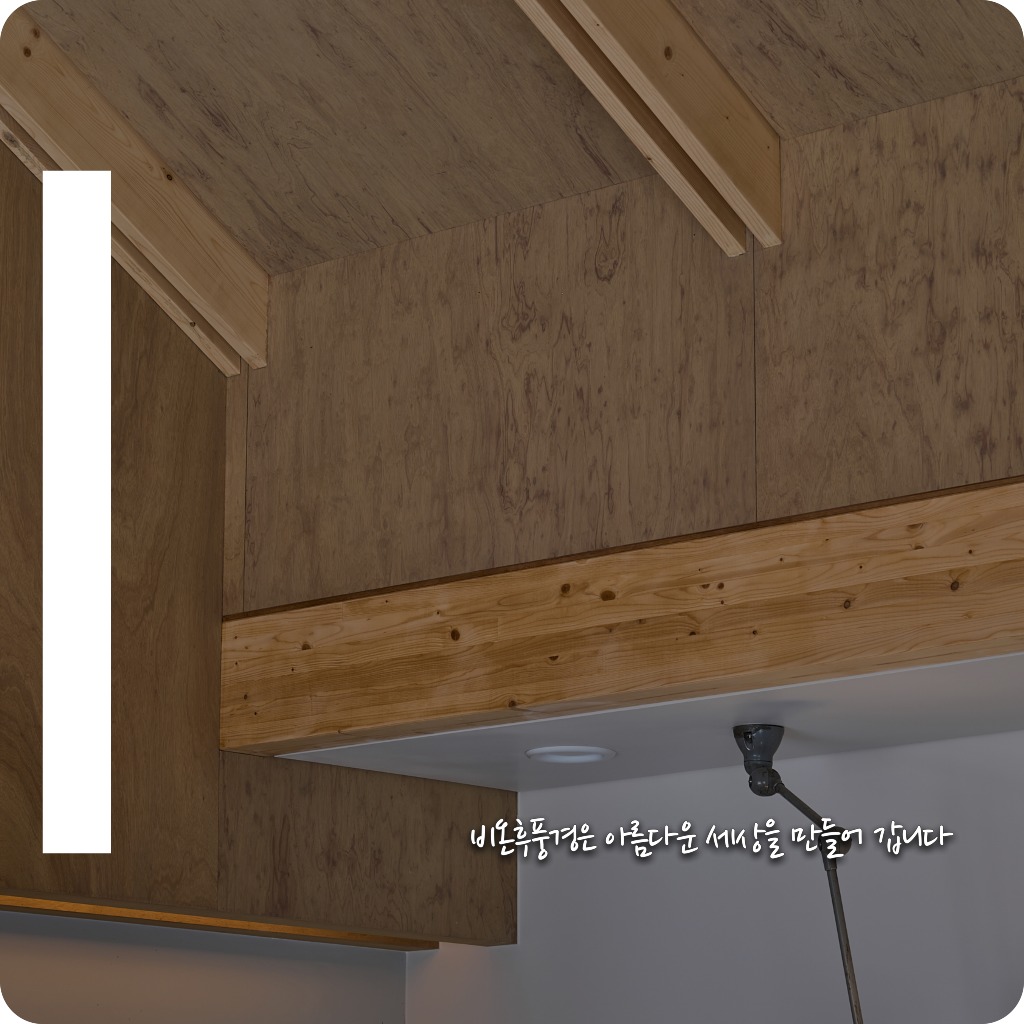

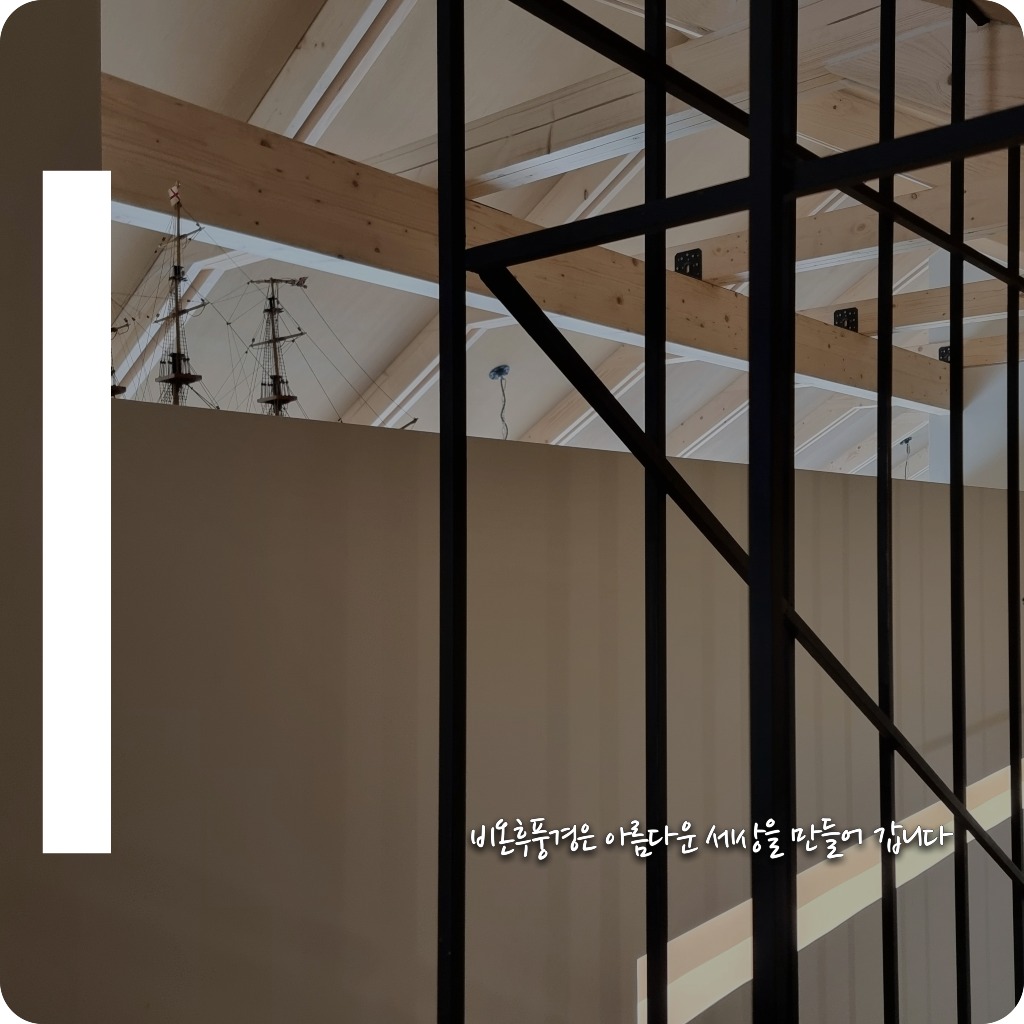

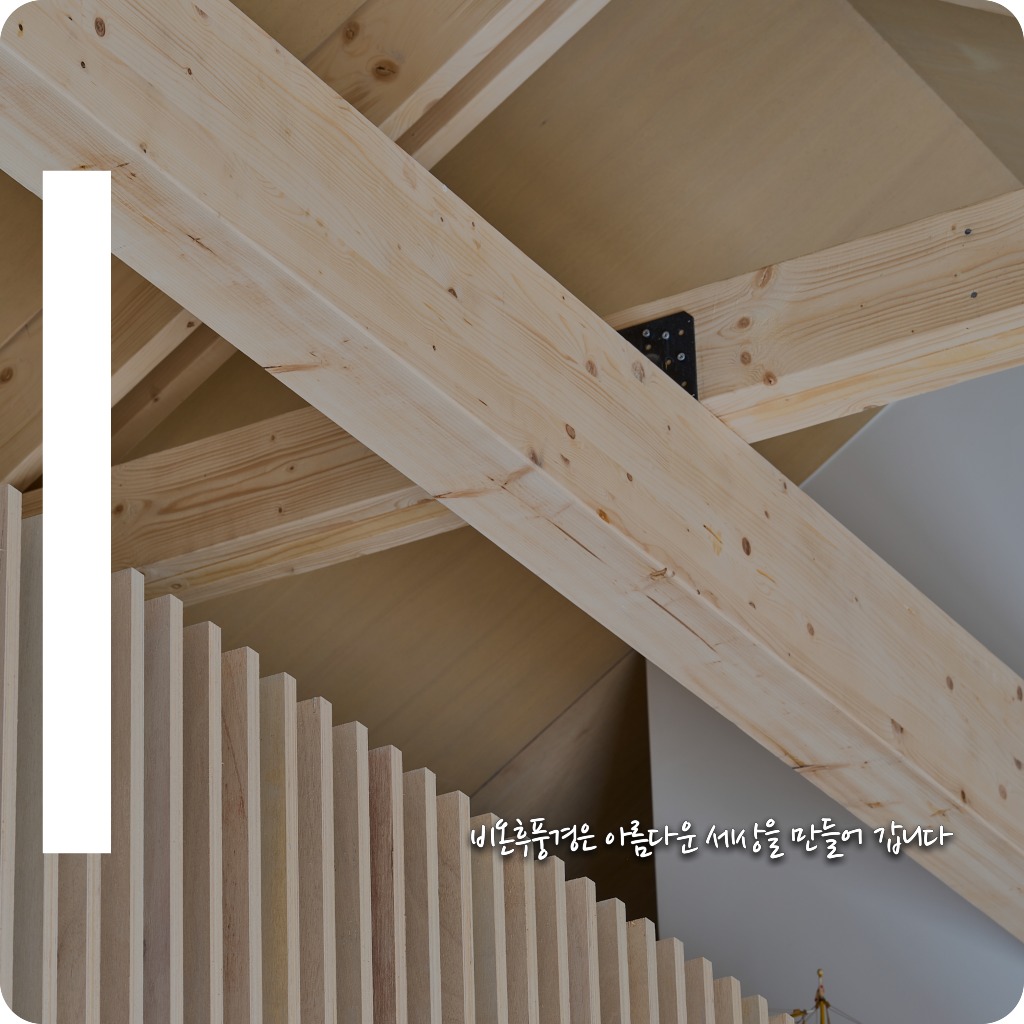

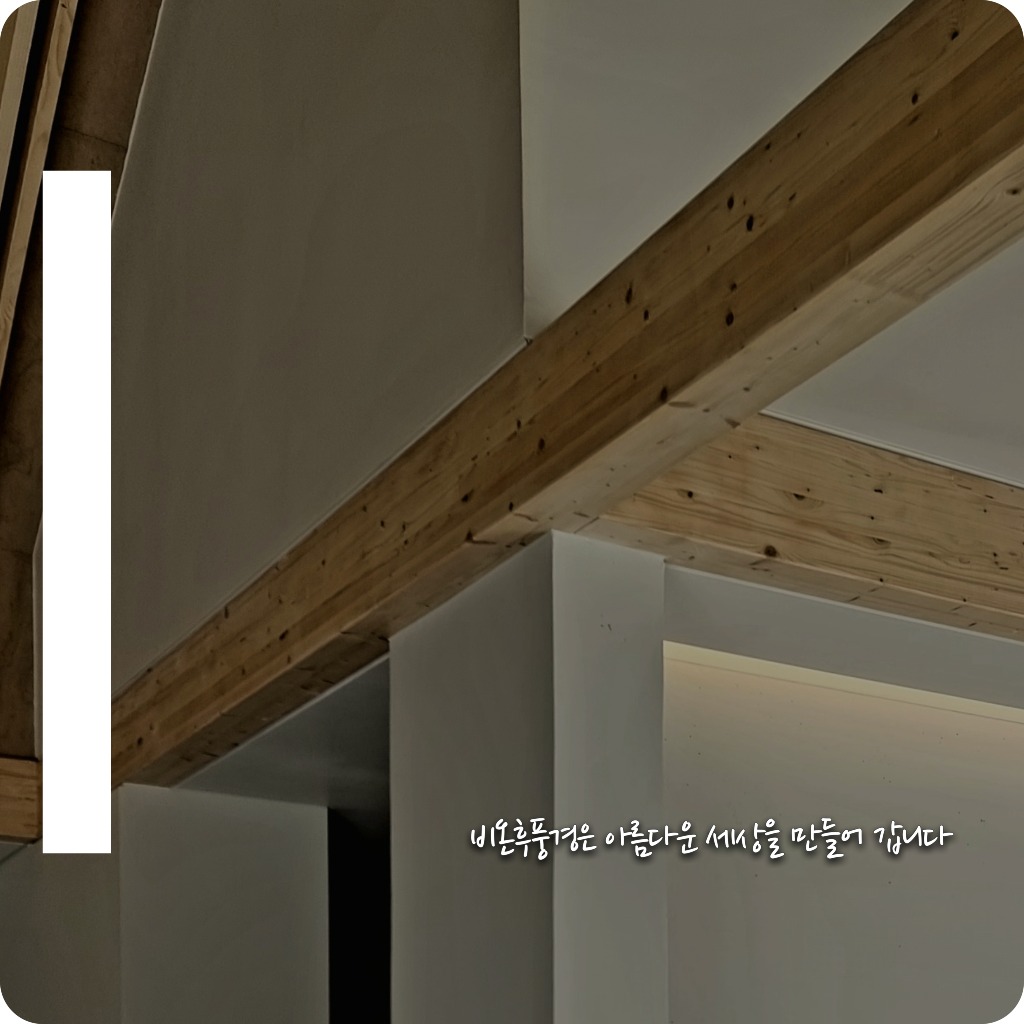

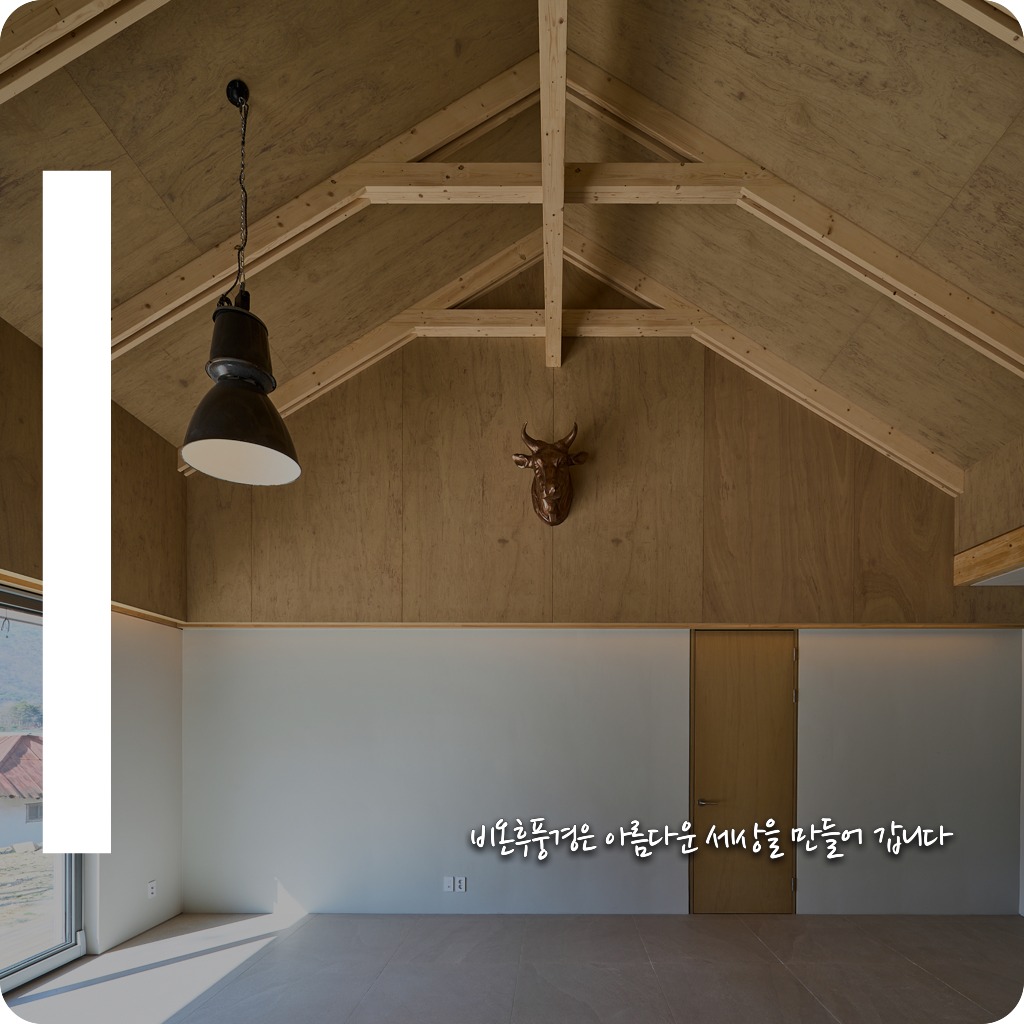

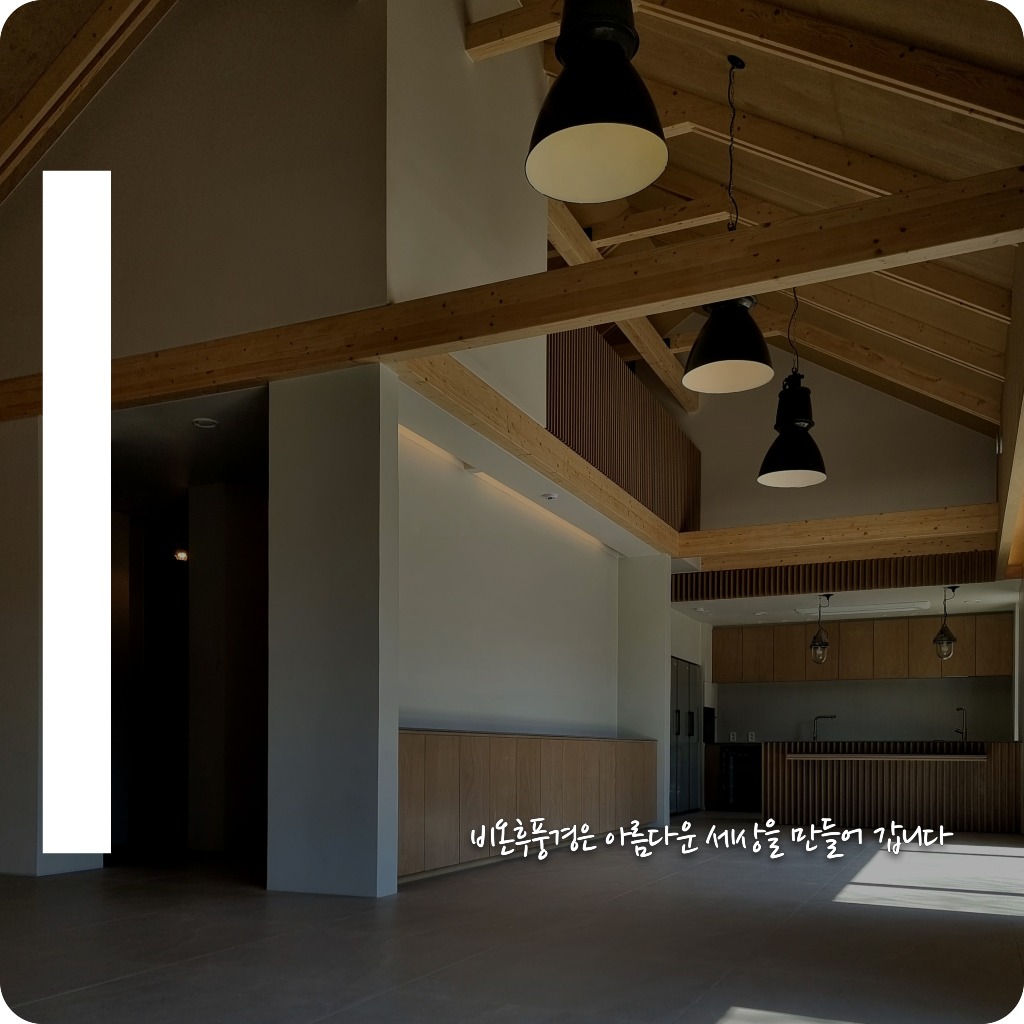

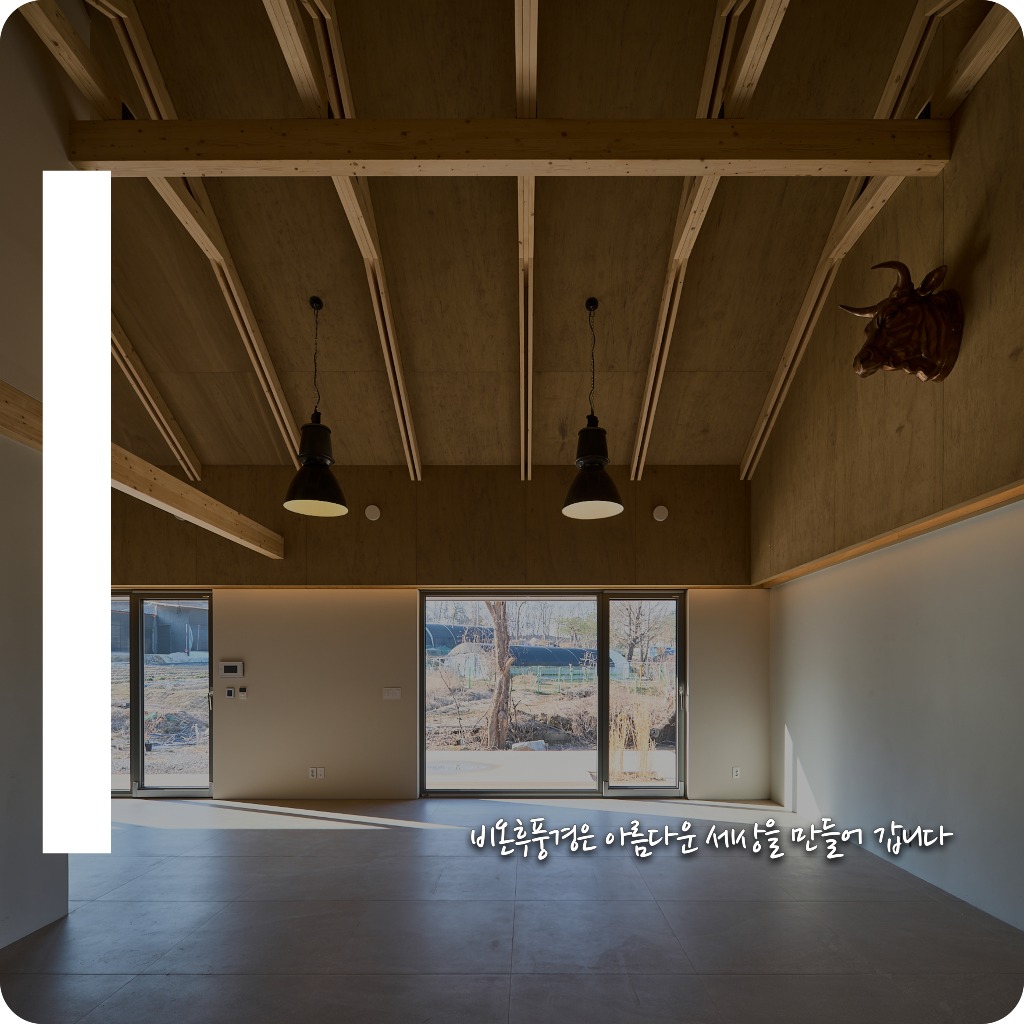

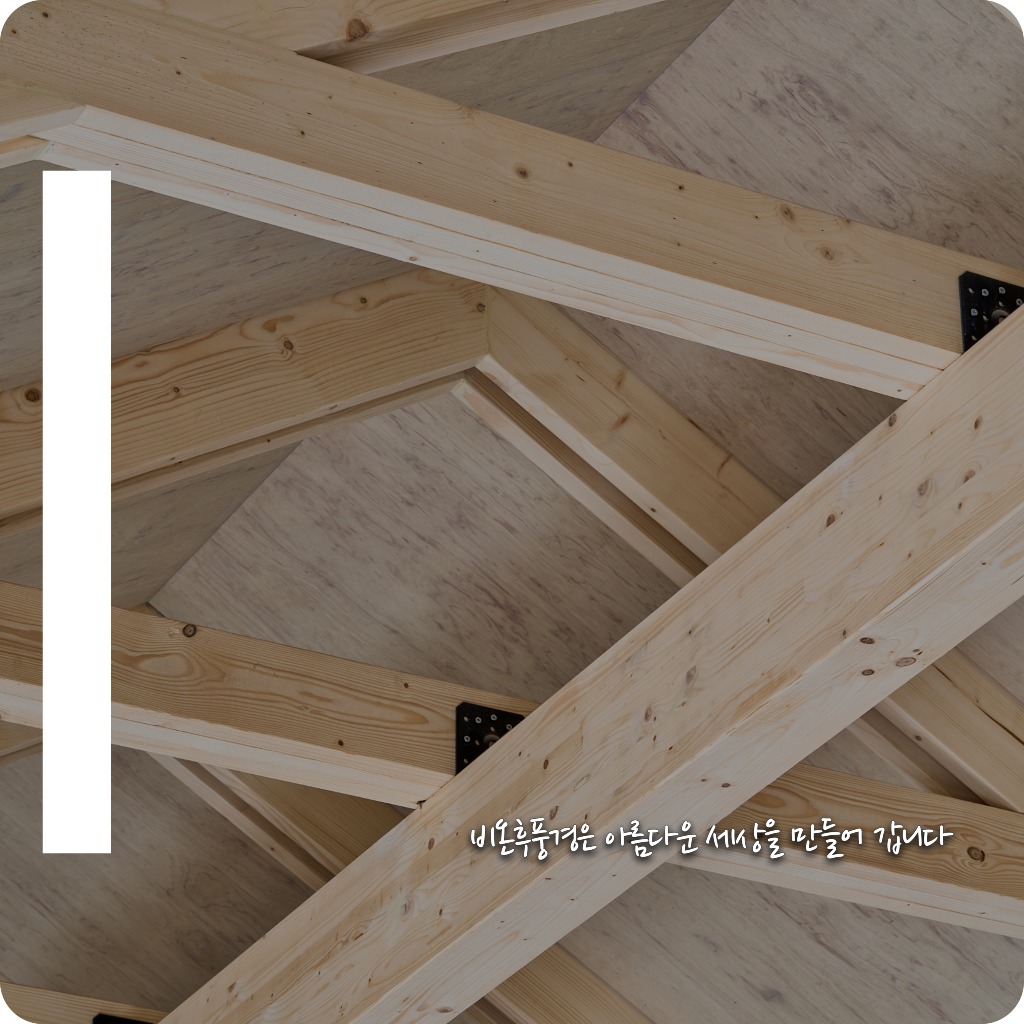

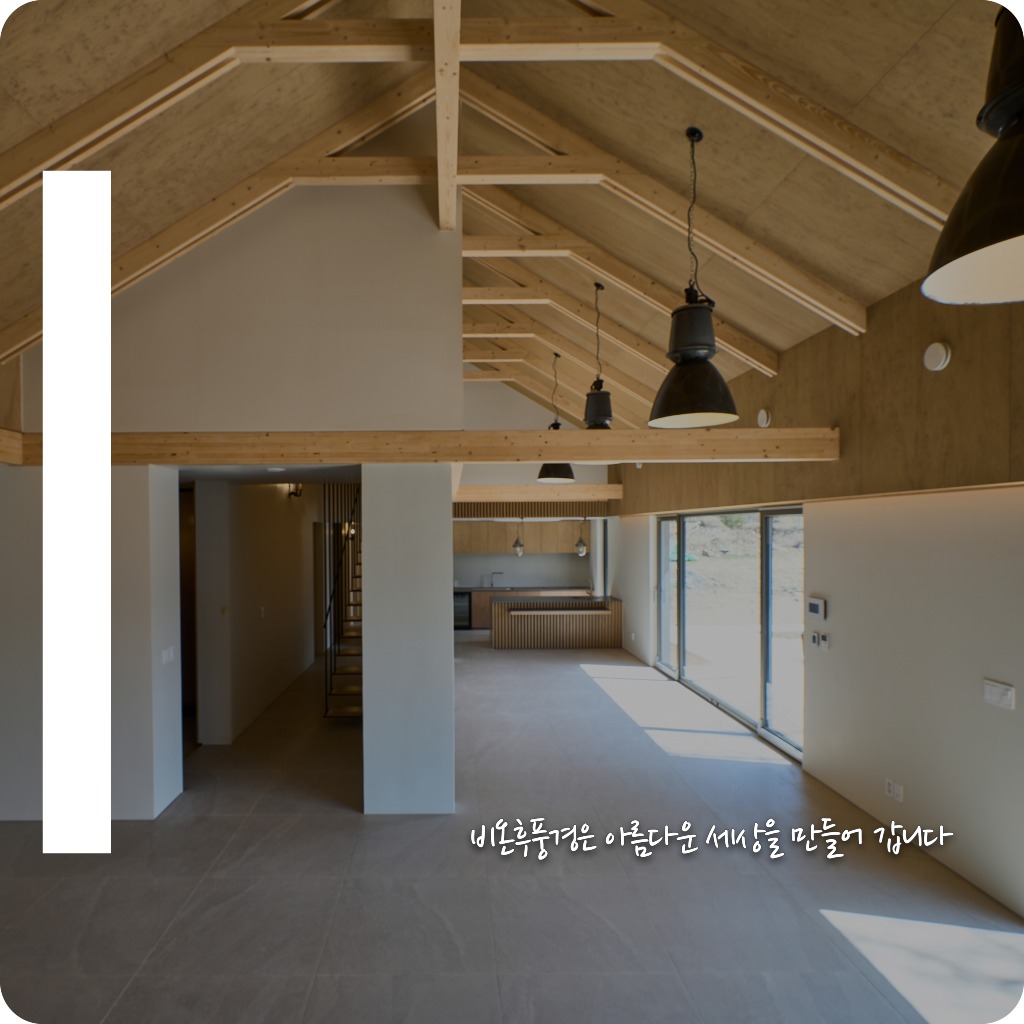

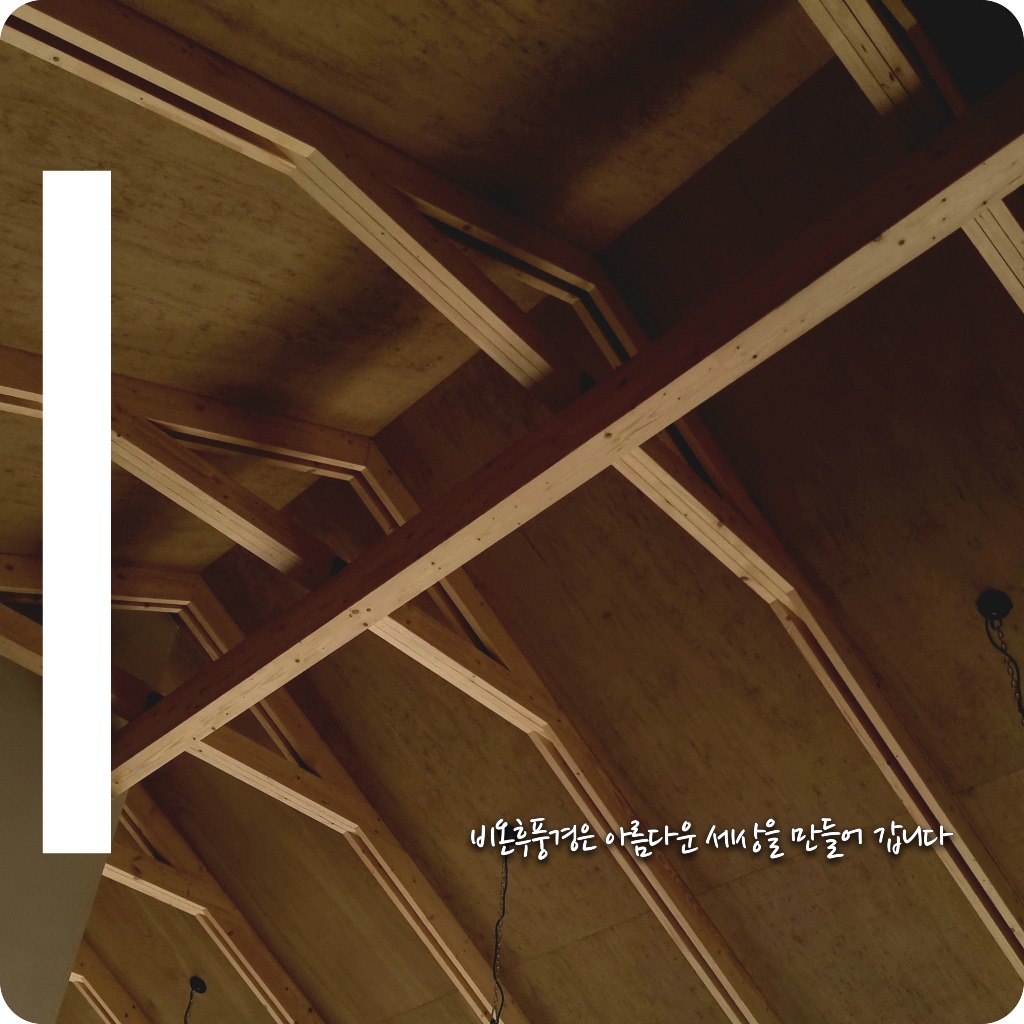

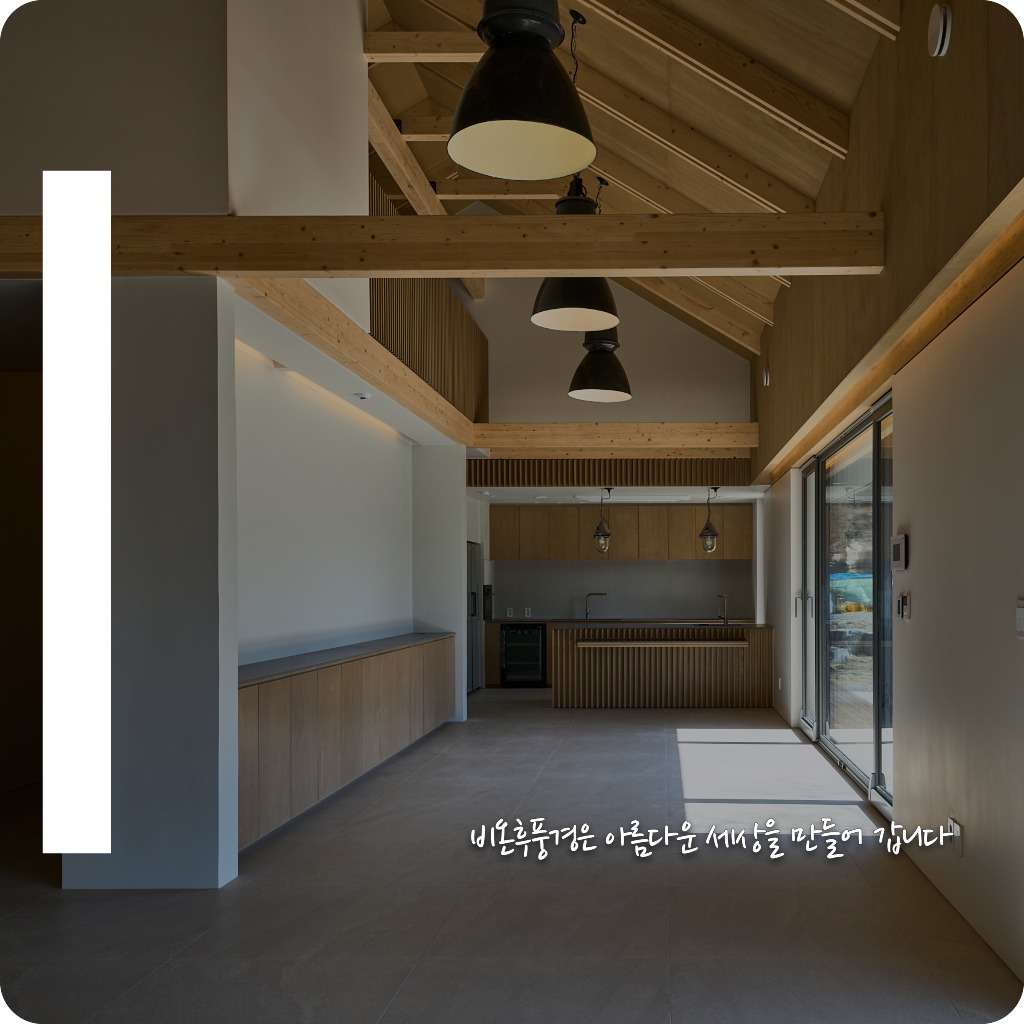

기존 경량목구조가 장스팬 및 오픈 천장 등에 다소 대응하기 어려웠던 점을 철근콘크리트와 공학목재(글루램, 패럴램 등), 경량목구조 등을 혼용하여 노출 목구조 형태로 설계, 시공된 점이 가장 큰 특색이라고 할 수 있습니다.



일반적으로 (경량, 중)목구조에 대해 다소 획일적인 디자인 카테고리로으로 인식되고 있지만, 재료와 구조, 디자인에 따라 목구조는 다양한 방법으로 설계, 시공될 수 있습니다.



공사비적인 측면에서도 일반 경량목구조보다 비싸지만, 철콘, 중목구조 보다 경제적인 공사비로 지을 수 있는 방법이기도 합니다.

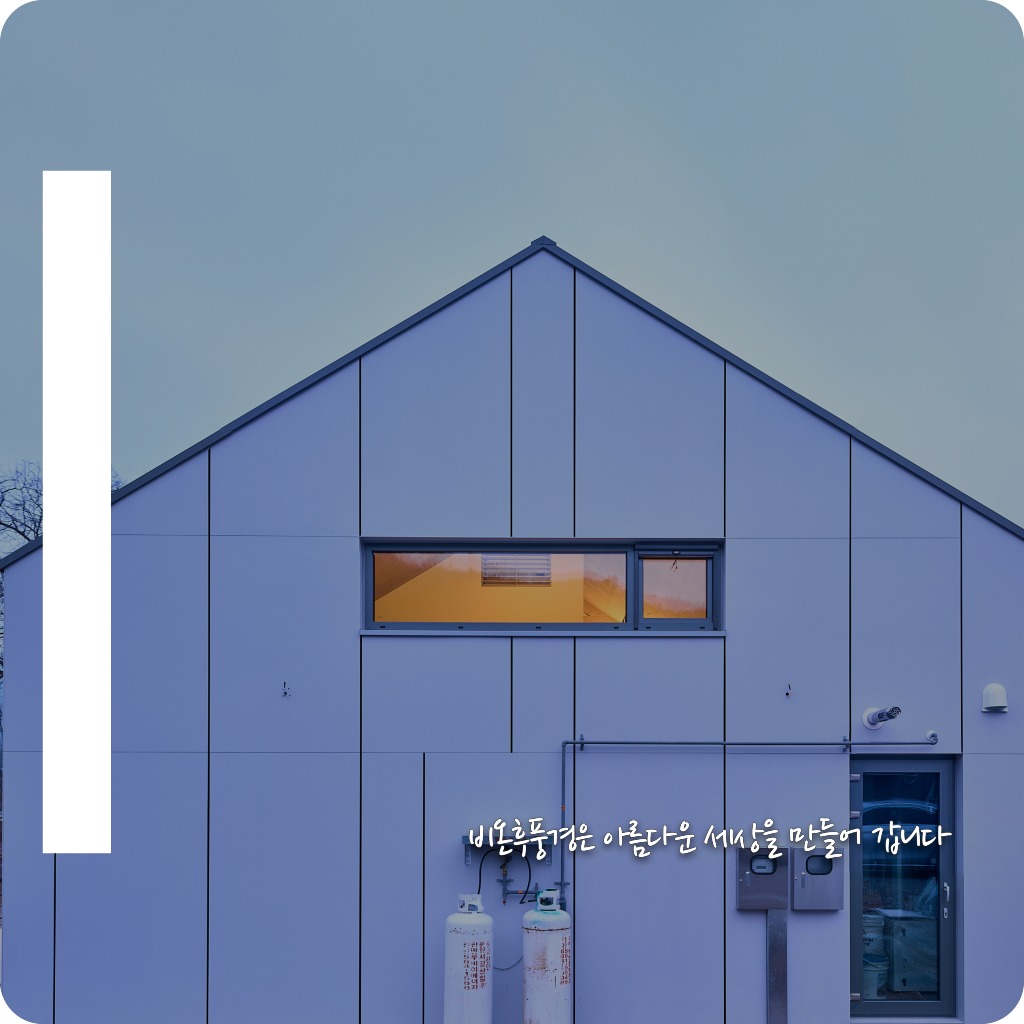

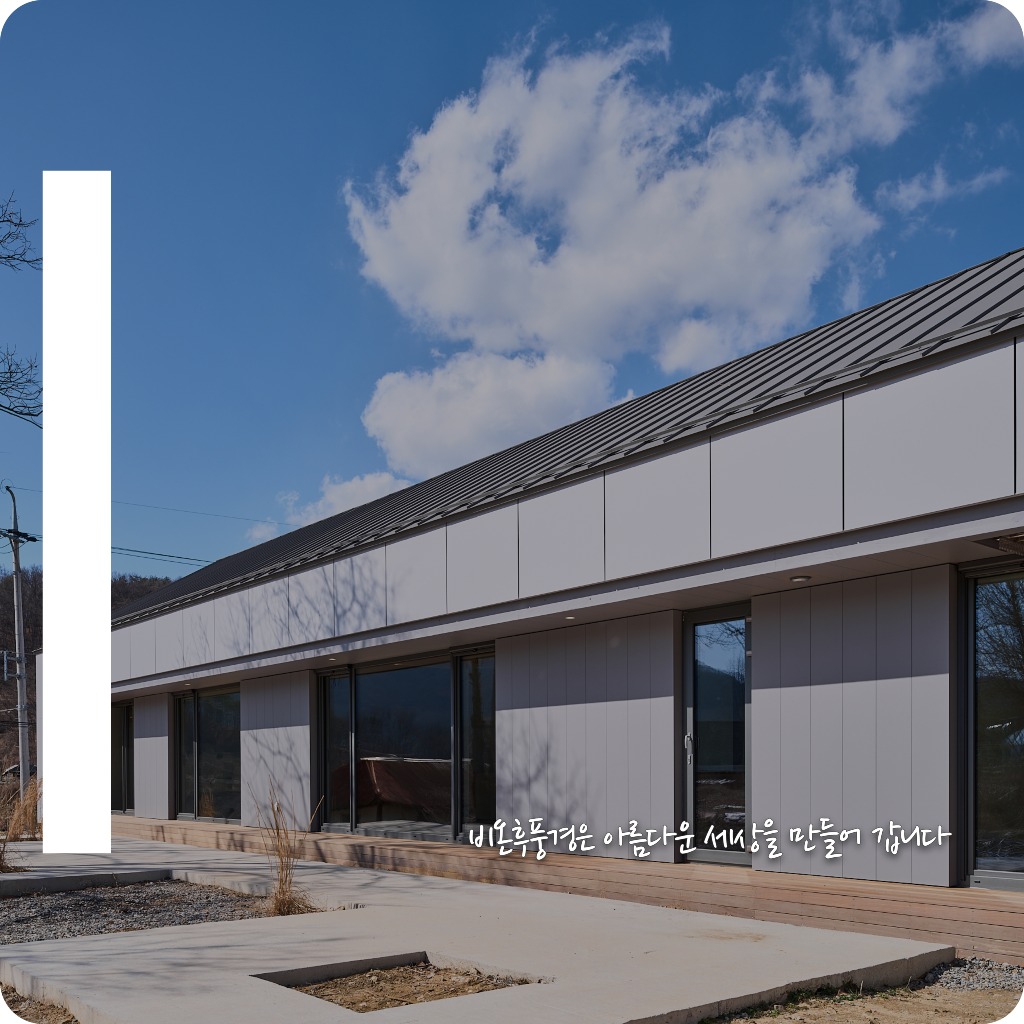

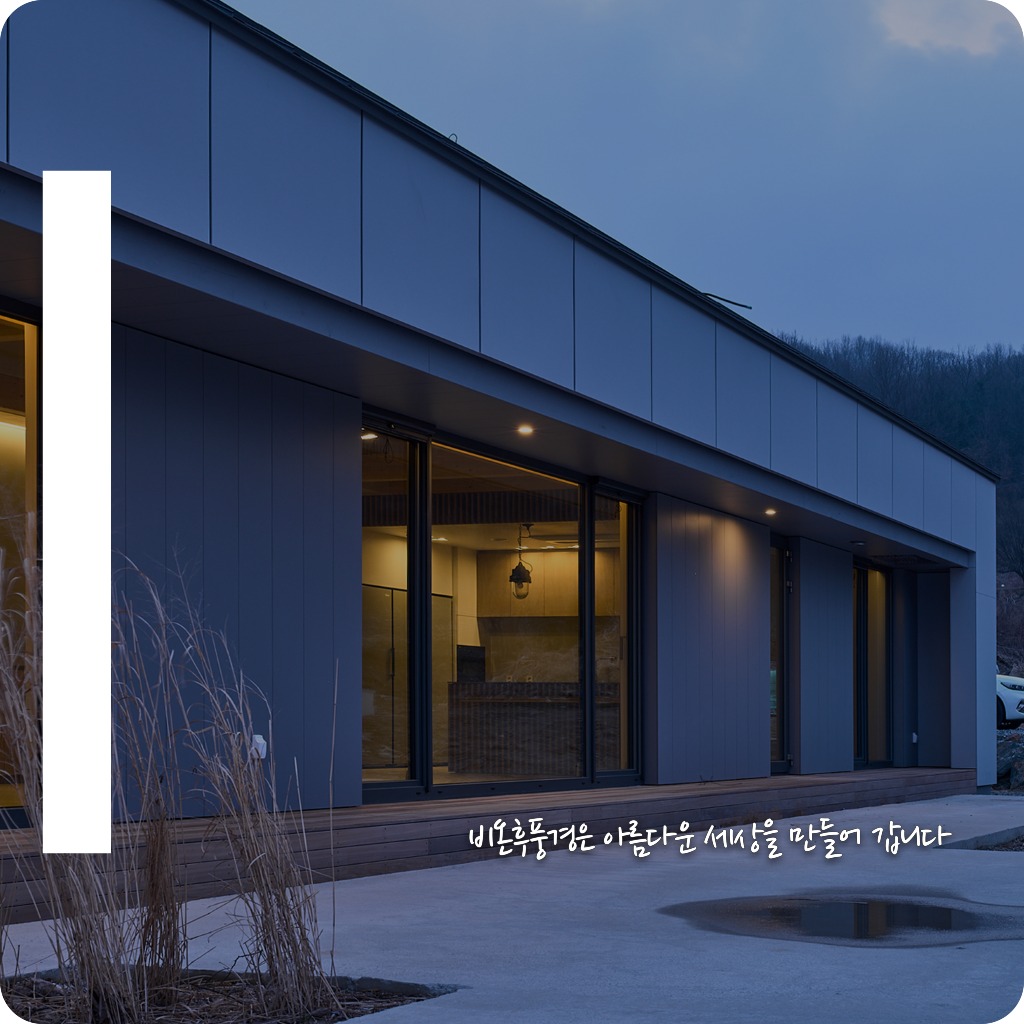

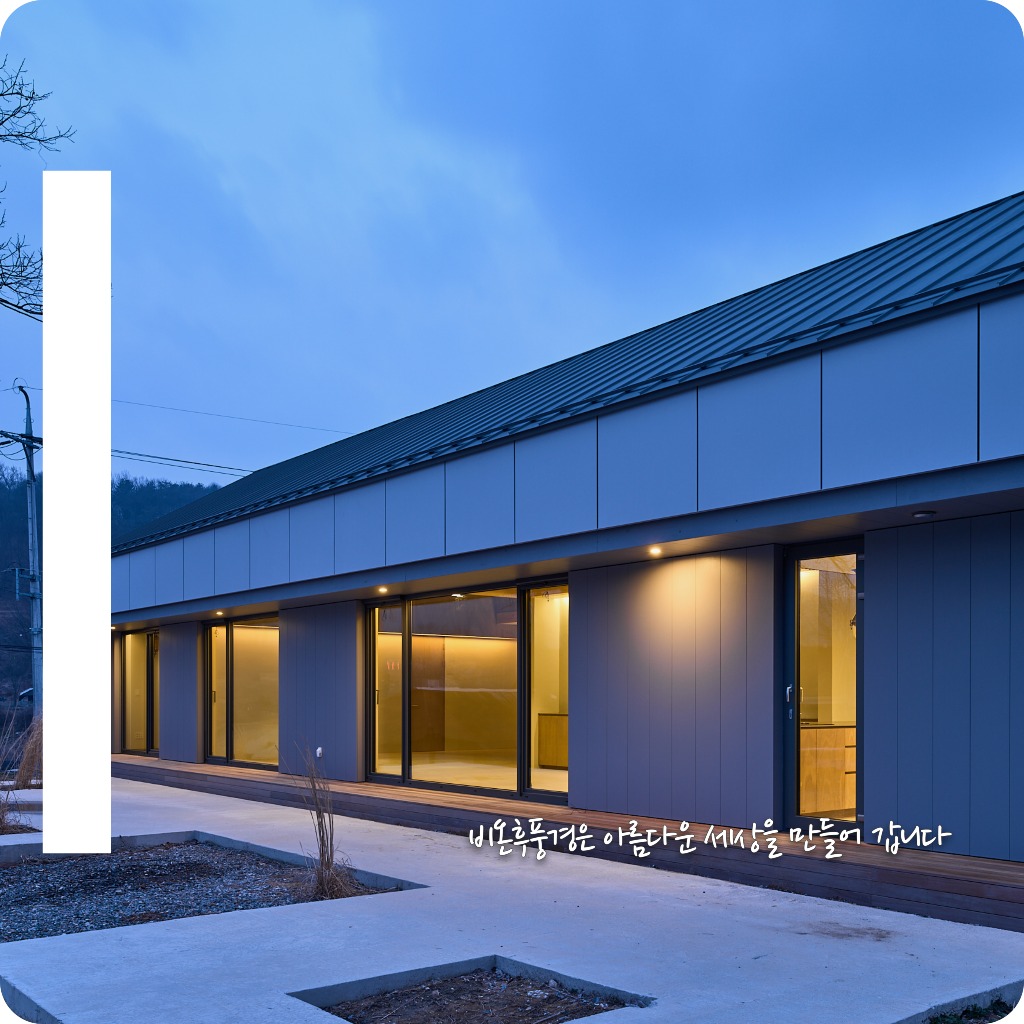

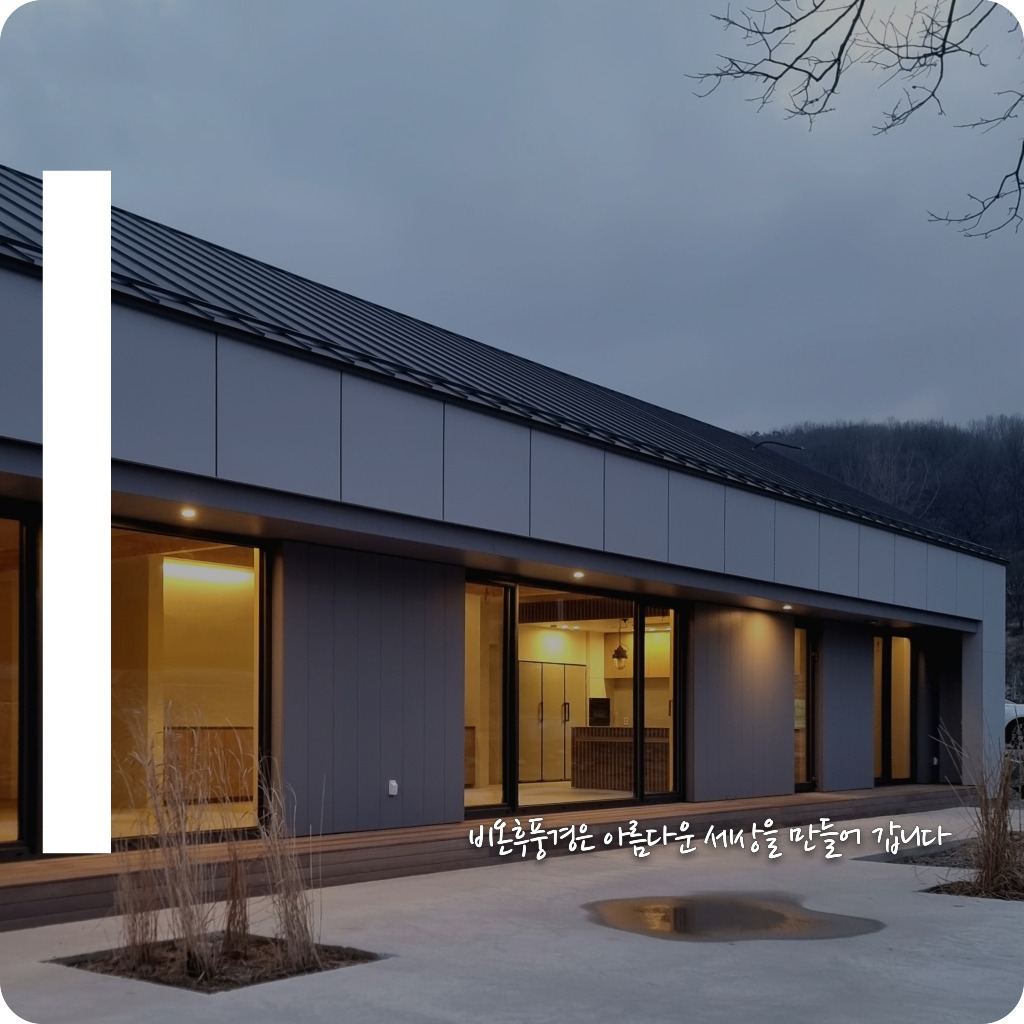

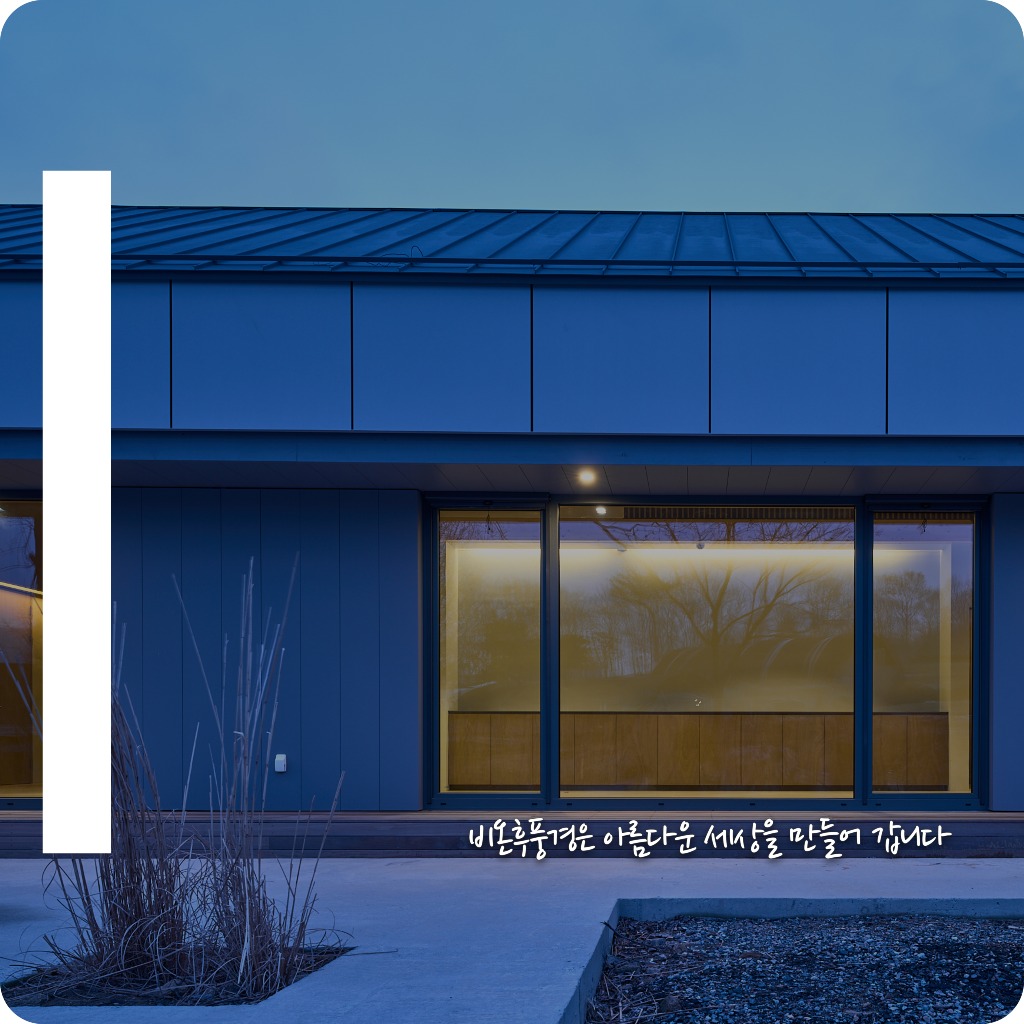

외벽은 협회 목구조 기본 레이어 구성에 외벽 마감은 건식 판재(락보드)를 활용한 오픈조인트 방식으로 마감되었으며, 이 역시 목구조 형식에 기반한 다양한 디자인 의도에 대한 활용 방안 중 하나입니다.





천안 패시브하우스 풍경랑 101-01 비온후풍경.jpg



천안 패시브하우스 풍경랑 101-08 비온후풍경.jpg



천안 패시브하우스 풍경랑 102-01 비온후풍경.jpg



천안 패시브하우스 풍경랑 103-01 비온후풍경.jpg



천안 패시브하우스 풍경랑 103-14 비온후풍경.jpg



천안 패시브하우스 풍경랑 107-01 비온후풍경.jpg



천안 패시브하우스 풍경랑 201-01 비온후풍경.jpg



천안 패시브하우스 풍경랑 201-08 비온후풍경.jpg



천안 패시브하우스 풍경랑 202-03 비온후풍경.jpg



천안 패시브하우스 풍경랑 203-06 비온후풍경.jpg



천안 패시브하우스 풍경랑 204-01 비온후풍경.jpg



천안 패시브하우스 풍경랑 207-01 비온후풍경.jpg



천안 패시브하우스 풍경랑 207-02 비온후풍경.jpg



천안 패시브하우스 풍경랑 210-01 비온후풍경.jpg



천안 패시브하우스 풍경랑 211-01 비온후풍경.jpg



천안 패시브하우스 풍경랑 211-04 비온후풍경.jpg



천안 패시브하우스 풍경랑 211-08 비온후풍경.jpg



천안 패시브하우스 풍경랑 213-02 비온후풍경.jpg



천안 패시브하우스 풍경랑 213-04 비온후풍경.jpg



천안 패시브하우스 풍경랑 401-01 비온후풍경.jpg





천안 패시브하우스 풍경랑 401-02 비온후풍경.jpg



천안 패시브하우스 풍경랑 401-03 비온후풍경.jpg



천안 패시브하우스 풍경랑 401-04 비온후풍경.jpg



천안 패시브하우스 풍경랑 401-05 비온후풍경.jpg



천안 패시브하우스 풍경랑 401-08 비온후풍경.jpg
