설계/시공관련 질문

도면상 어떻게 시공되는(기능을하는) 부분인지 궁금합니다..

G 쥬하 2 126 07.10 13:41

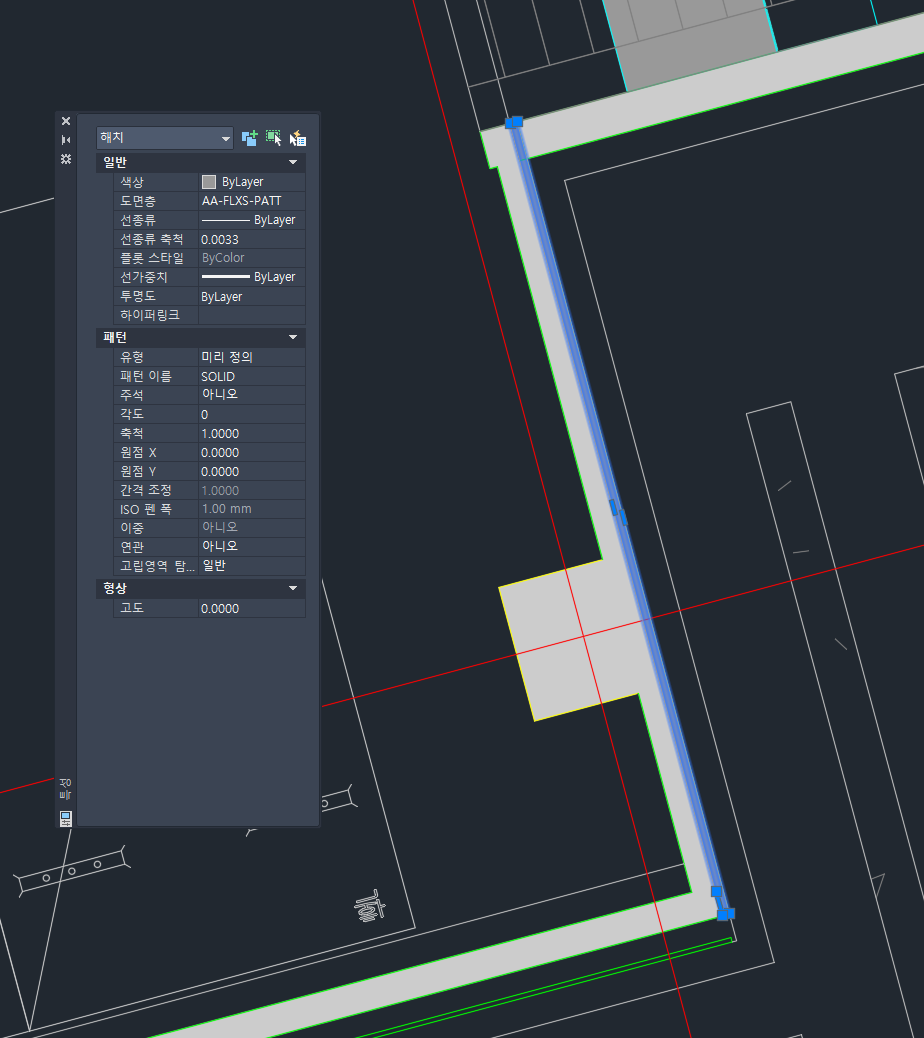

골조에 붙어서 골조를 관통하는 '바닥' 레이어가 한개 존재하는데 트렌치옆에 설치되어 위쪽(램프)로 물이 빠질 수 있게 해둔 구조인가 생각을 해봤는데 아닌거 같아서 고수님들의 도움을 받고 싶습니다.... 아래 내부는 저수조이며 좌측은 주차장, 위쪽은 주차장램프입니다

Comments

G 쥬하 07.10 13:42
이미지가 첨부가 되지 않아 댓글로 올립니다.
M 관리자 07.14 03:37
딱히 짐작이 되는 것은 없습니다만.. 파이프를 표현한 것이 아닐까 싶습니다.
