집 짓는 이야기 - 암면을 이용한 건식 외단열(구현)

1 snailjh 14 290 05.31 23:18

암면을 이용한 건식 외단열 작업 중입니다.

생각보다 외단열용 미네랄울이 발수처리가 잘 되어 있어 어제 큰 비가 내렸는데도 매우 양호한 상태입니다.



1. 과거 자료

http://www.phiko.kr/bbs/board.php?bo_table=z4_04&wr_id=10393#c_10414



2. 실제 구현된 내용

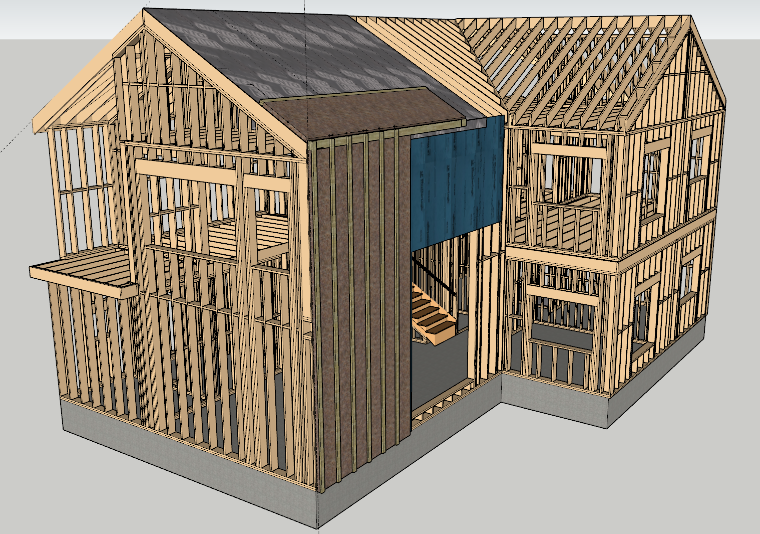

- 스케치업

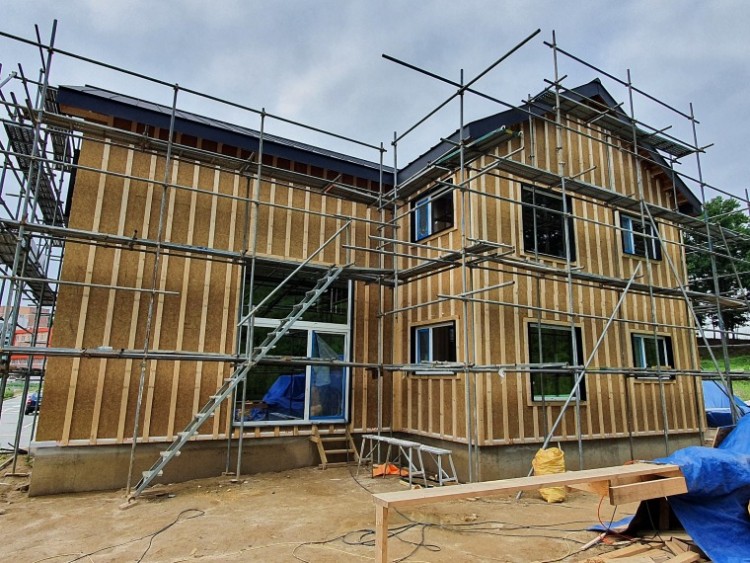

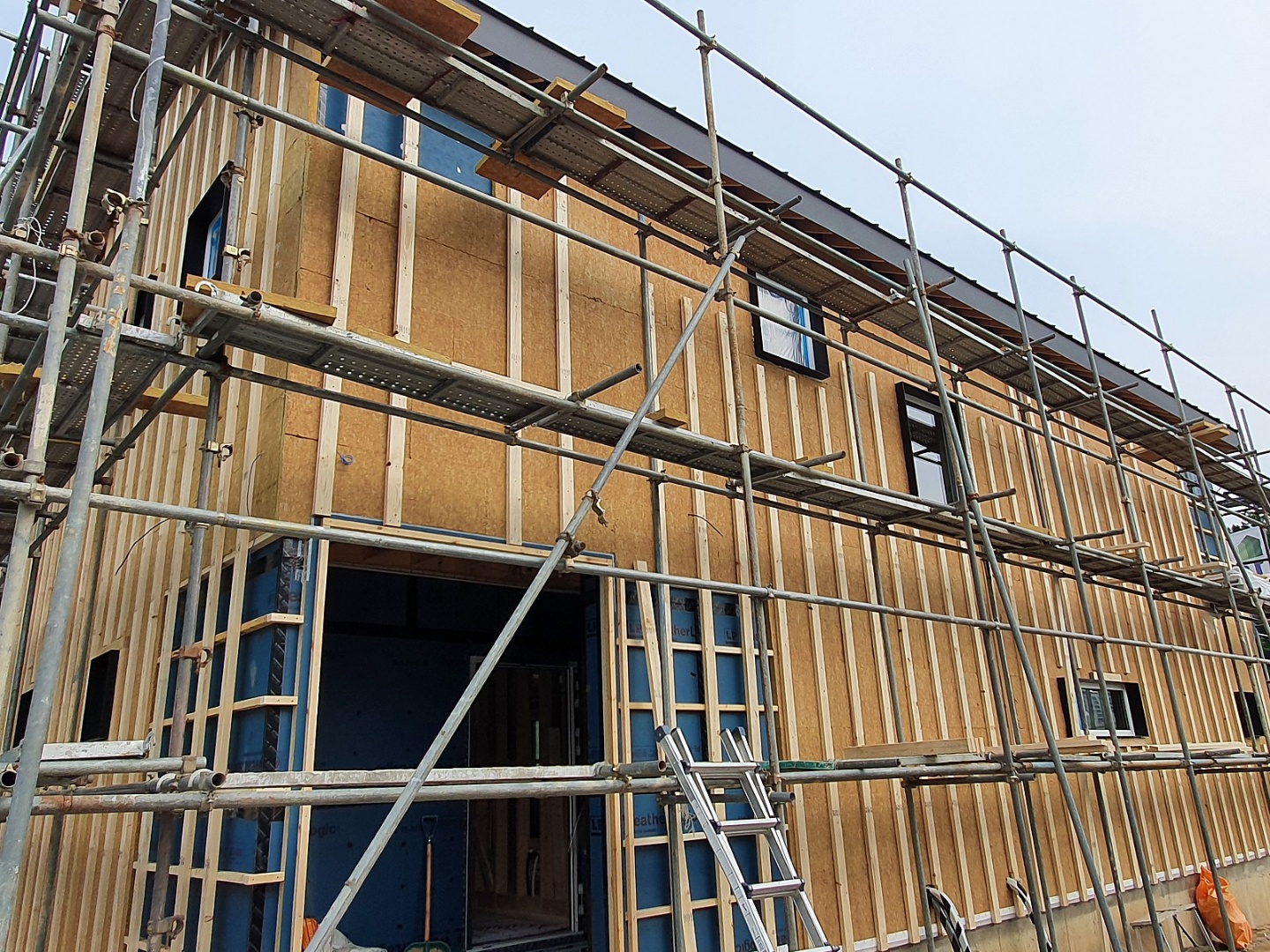

- 구현된 건식 외단열

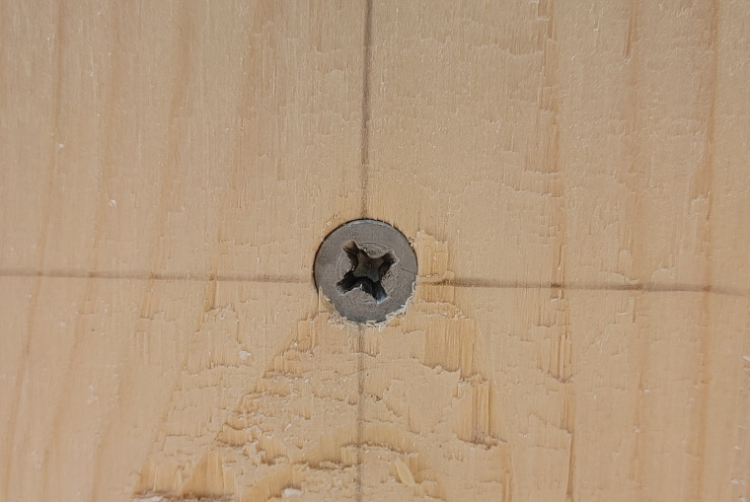

- #14 150mm 화스너를 스터드에 정확히 고정함

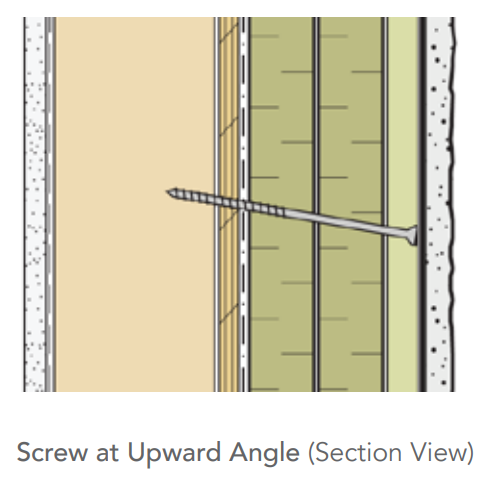

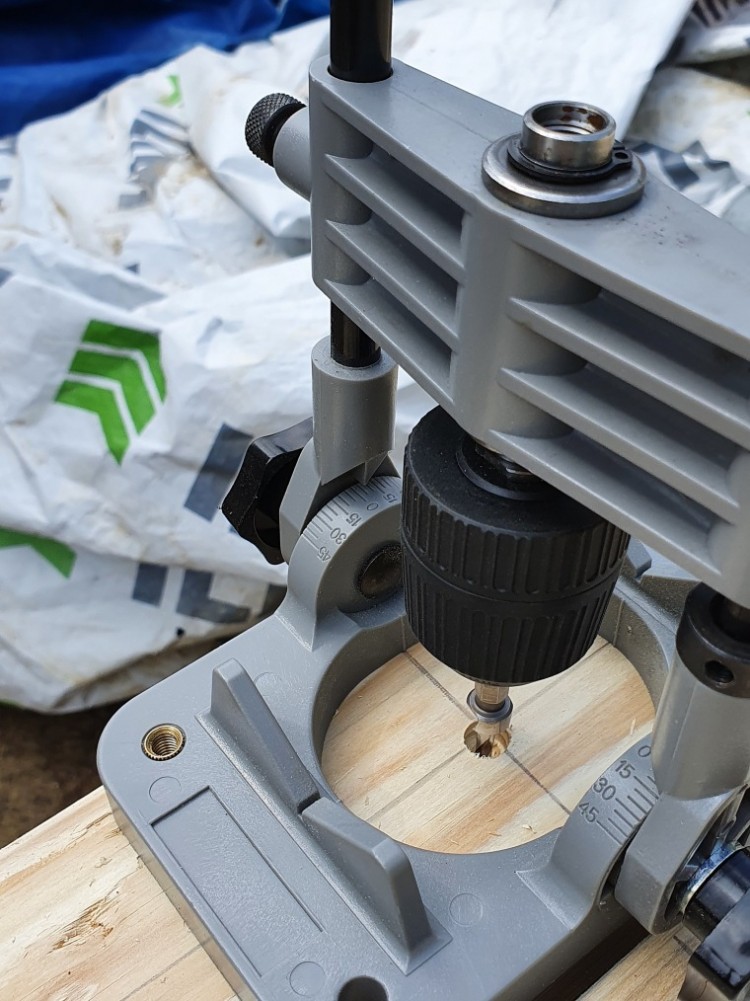

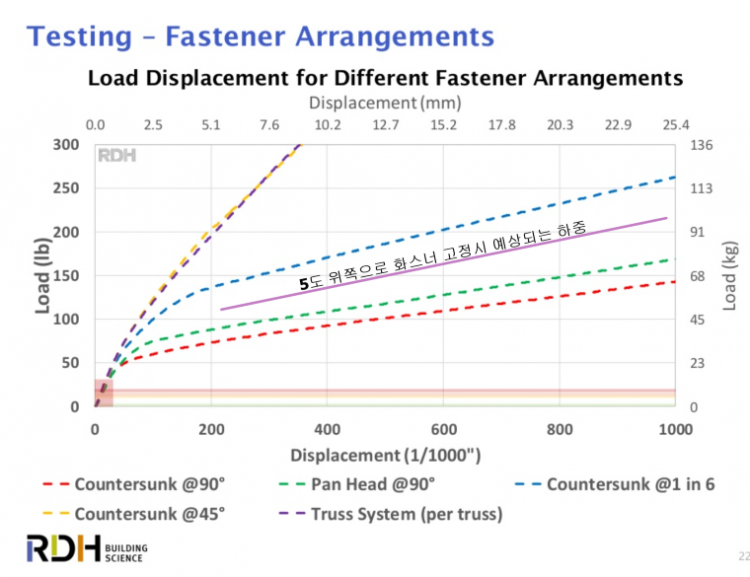

- 5도 위쪽으로 스크류 홀 타공 작업












3. 외단열용 미네랄울

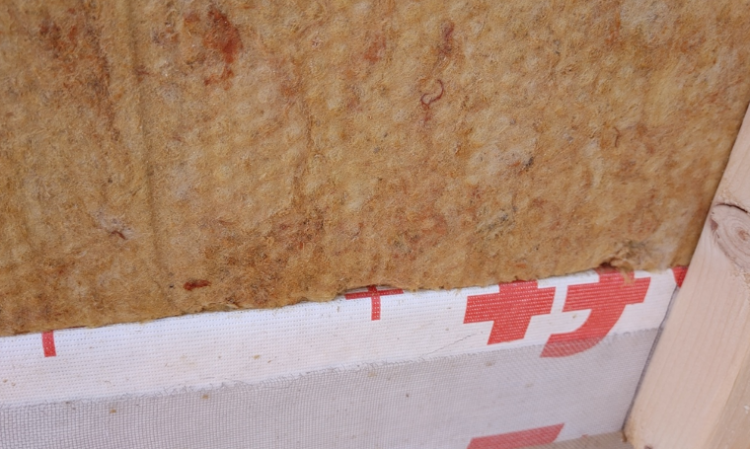

- 시공 후 어제 큰 비가 내려 비를 직접 맞은 미네랄울이 걱정이었으나...

  하단 부위 겉표면 빼고 물에 젖지 않음

- 늦은 오후 확인한 결과 건조가 완료됨


Comments

G 나디아 06.01 08:31
와... 멋져요!
화스너 헤드가 위쪽이 되게, 중력방향으로 비스듬히 고정할 것 같은데, 그 반대 방향이군요.
M 관리자 06.01 12:17
멋집니다.!
G 나디아 06.01 14:05
멀지 않으면 구경 가보고 싶은데.... 혹시 위치를 여쭤봐도 괜찮을까요?
1 snailjh 06.01 14:35
나디아님 쪽지로 위치 보내드렸습니다. :)
2 무급공무원 06.01 14:44
저도 2층에 미네랄울 외단열을 계획 중인데 참고해야 겠습니다. 이왕이면 제게도 위치를.....
G 나디아 06.01 14:56
아앗... 쪽지 기능을 어떻게 사용하는 거죠? ㅜㅜ
죄송합니다. 메일로 부탁 한번 더 드립니다 ㅜㅜ
nadiajun@hanmail.net
1 한엄지 06.01 15:48
나디아 님 회원 가입하면 쪽지 기능 사용 가능해요~
1 권희범 06.01 21:40
오 하셨군요.
140k 암면 사용하신 거죠?
피스 박을 때 목상이 암면을 밀고 들어가진 않던가요?
저희도 이번 현장에 박공쪽 한쪽 벽만 같은 방식으로 해보려고 합니다.
저도 견학 한번 가봐야겠네요.
1 snailjh 06.01 22:08
무급공무원님 쪽지로 보내드렸습니다.
1 snailjh 06.01 22:10
권희범 빌더님
140k 암면을 사용했습니다.
피스는 400mm 간격으로 시공중입니다.
저희집 시공해주시는 빌더님 이야기로는
생각보다 안 어렵다고 하십니다. (이야기 하시면서 땀을 몹시 흘리셔서 신빙성은 없습니다 )
가끔 스터드에서 약간 벗어난 피스들이 있긴 하지만
대략 계산해보면 99.5프로 정도는 정확히 스터드에 박히고 있습니다.
비가 와도 암면이 발수처리되어 있어 외장재가 없어도 크게 걱정할 수준은 아니구요.
위치는 쪽지로 남겨드리겠습니다. 환영합니다~ :)

오늘도 외단열 작업중입니다.
1 snailjh 06.01 22:32
고정하는 방식이
세라믹 사이딩처럼 토대에 (2x4+OSB)로 50T로 스타터를 만들고 투습방수지로 한번 스타터를 랩핑후 스크류홀을 만들어 놓은 2X4를 스타터에 대고 레일건으로 고정한 후 위치를 잡고 고정하는 방식입니다. 본드는 사용하지 않구요.. 140K 미네랄울이 압축강도가 좋아서 2X4로 압착을 시켜도 크게 눌리지 않습니다.
1 snailjh 06.01 22:34

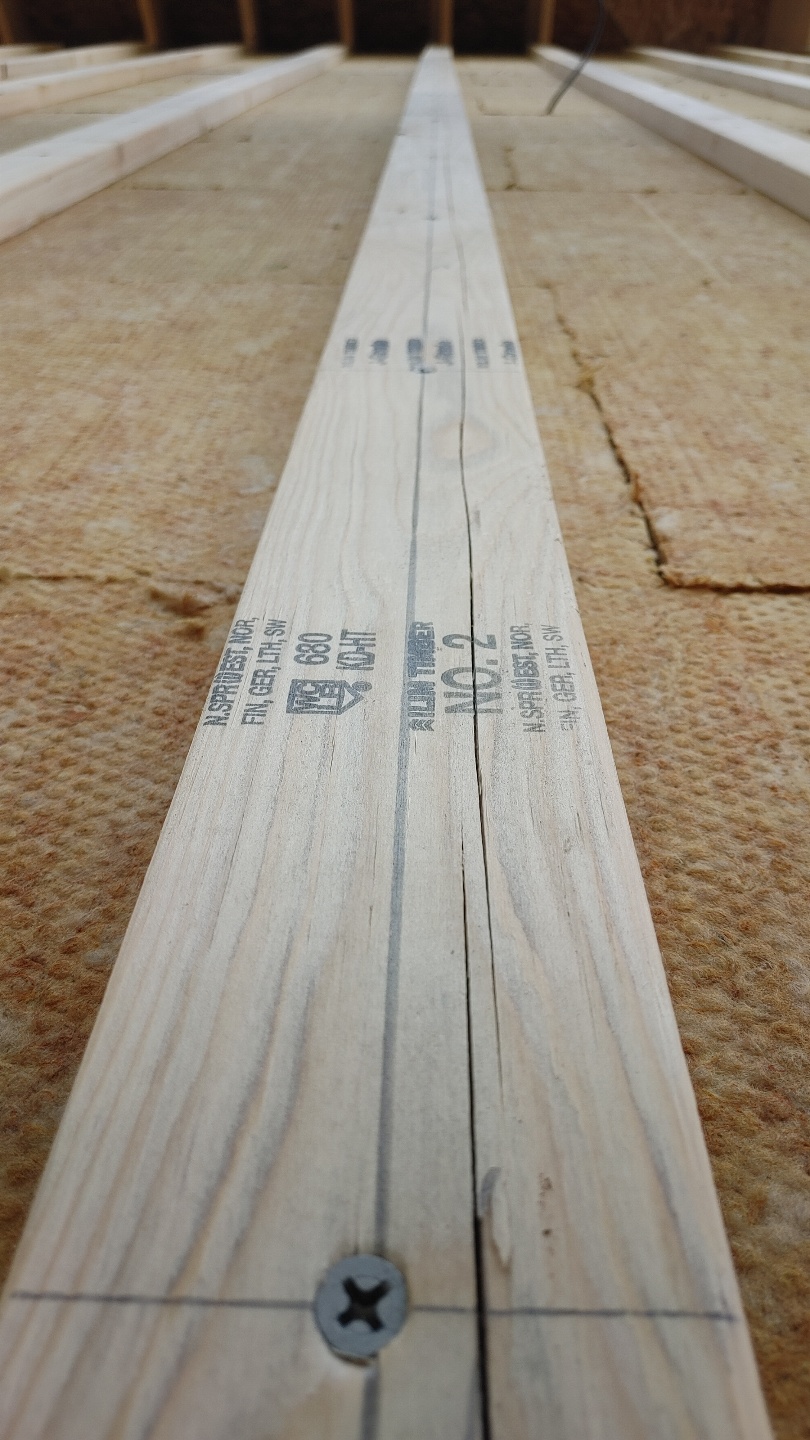

밑에서 처마쪽을 보면 이런 느낌이죠..
크게 눌리지 않습니다.
1 권희범 06.01 23:03
그러셨군요.
하부 방수투습지를 보고 짐작했습니다.
저희는 암면 100mm라 상부에도 목상을 한 줄 걸어주려고 합니다.
땀은 더워서 흘리신 거라 믿고 저희도 한번 도전해볼랍니다.ㅎ
조만간 시간 내서 찾아 뵙겠습니다.
