셀프 태양광 시공했습니다.

1 데이브코즈 43 15,094 2022.05.24 17:54

이곳 회원분께 도움얻어 셀프로 태양광 시공하였습니다.

저희는 월평균 500kw 사용하는 집이라 무조건 태양광이 이득이라고 생각이 되었습니다.



정부지원도 신청했는데 지붕시공시에 지붕 타공해야 하는 부분이 있어서 꺼려졌는데 마침 탈락하게 되어 셀프로 하게 되었습니다.



태양광을 달면 지원을 해주겠다 -> 다만 지붕을 뚫어서 앙카를 박아야 한다



이런 어이없는 규정때문에 지붕 타공을 불사하는 건축주들이 많다는데에 문제의식이 있습니다.

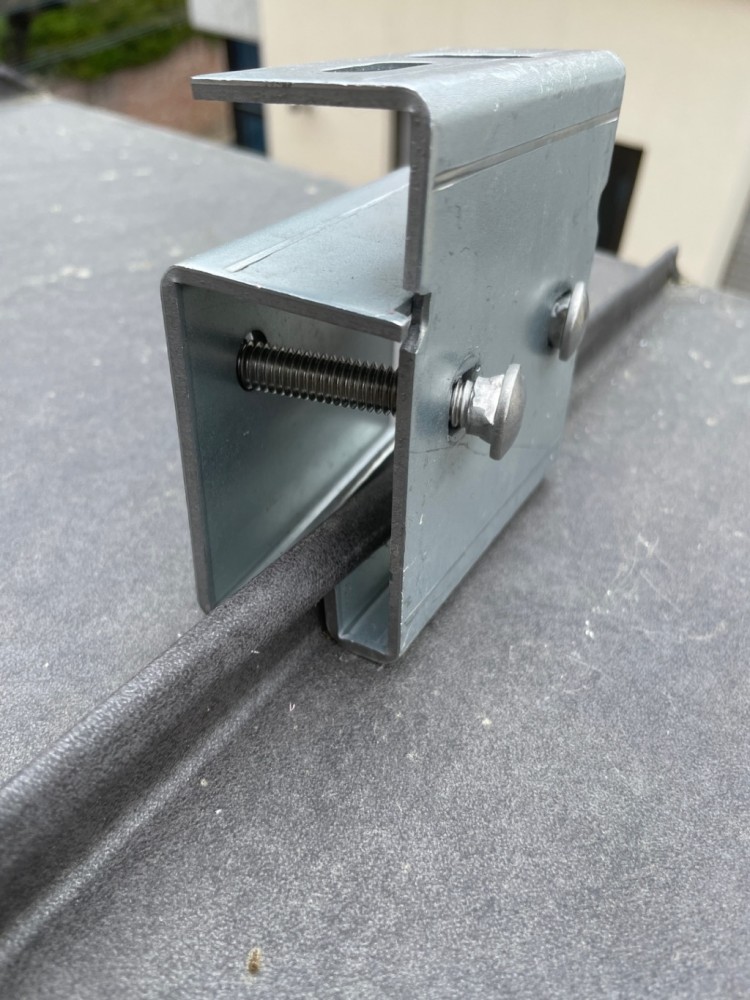

돌출이음용 브라켓을  사용했습니다.

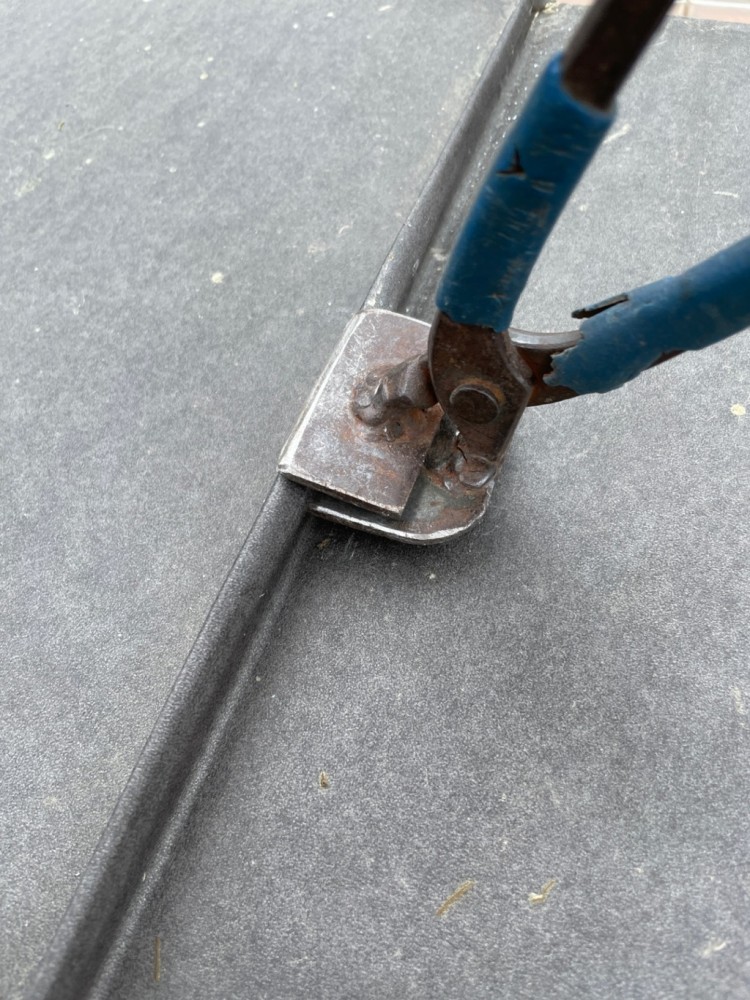

돌출이음을 더블락을 접어서 시공했더니 브라켓이 들어가질 않아서 일일이 펴주었습니다.

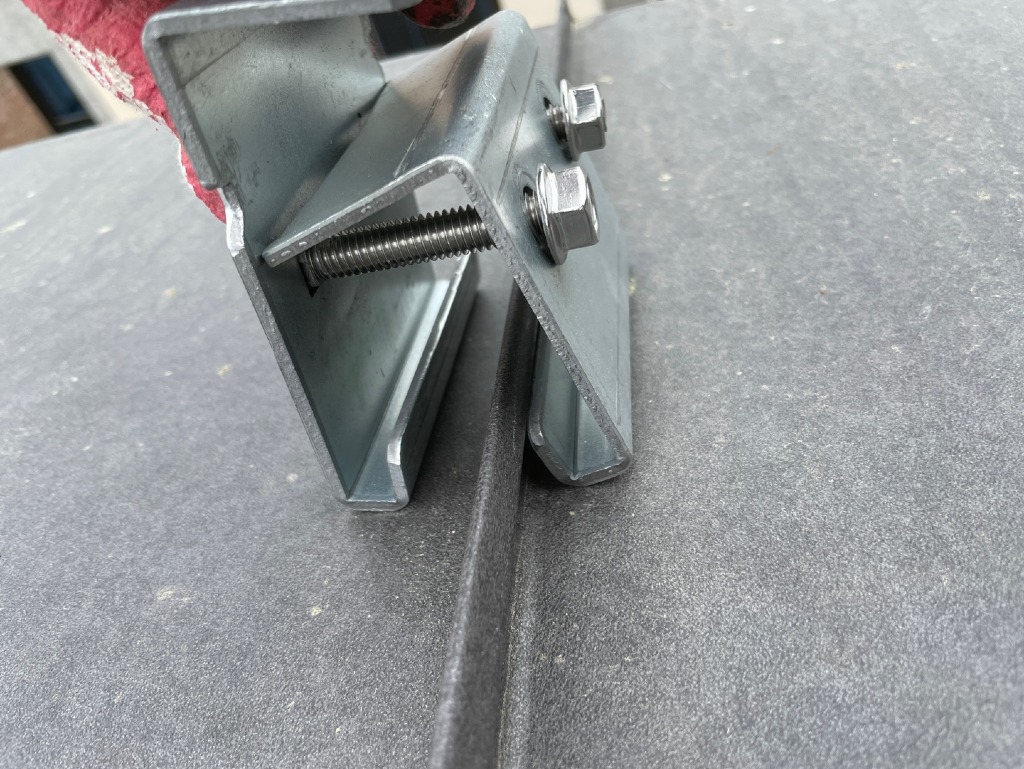

더블락을 일부 펴서 브라켓을 시공하니 오히려 꽉 잡아주는 힘이 있어좋아보입니다.



따라서 싱글락 돌출이음 징크지붕을 하신 건축주 분들은 브라켓 시공이후 상하부위를 더블락 해주면 브라켓이 이탈하지 않도록 도움이 될 것 같습니다.



























시중에는 이런 브라켓이 강철류와 알루미늄으로 제작되어 시판되고 있습니다.



갈바닉 부식을 피하려면 리얼징크 - 강철류

오리지널 징크, 알루미늄 징크 - 알루미늄류



로 하시는게 좋을 것 같다는 저만의 생각입니다.

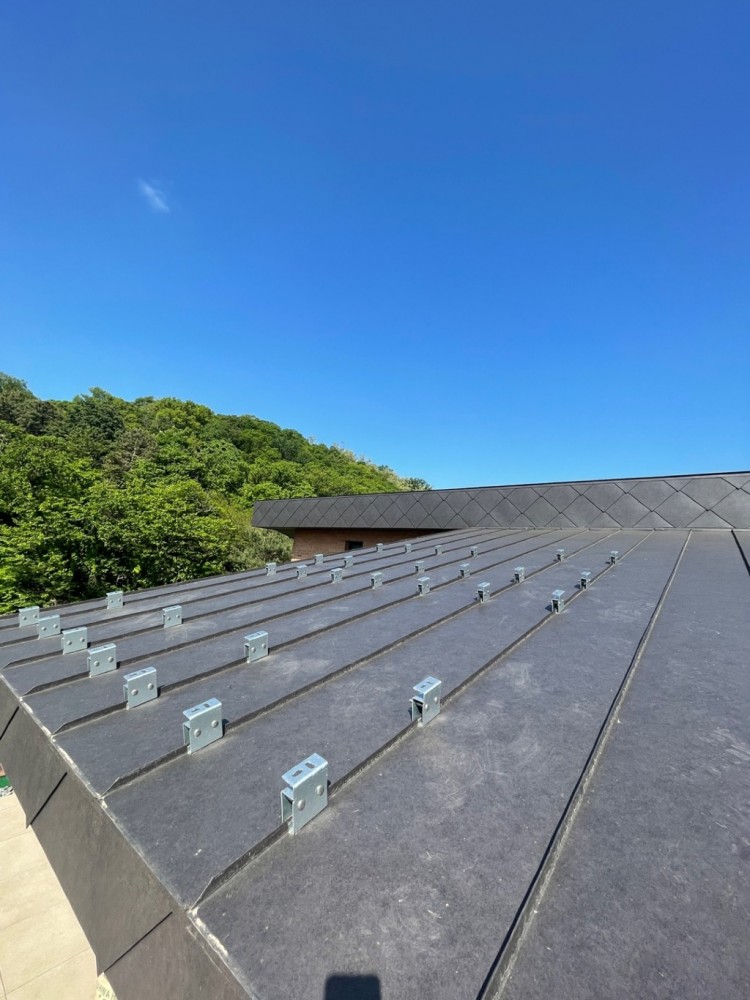

오와 열을 맞춰서 브라켓을 먼저 걸었습니다. 한번에 직선을 제대로 맞출 자신이 없는 분들은 가고정 후에 프레임을 먼저 걸고 후에 꽉 조이시기 바랍니다.

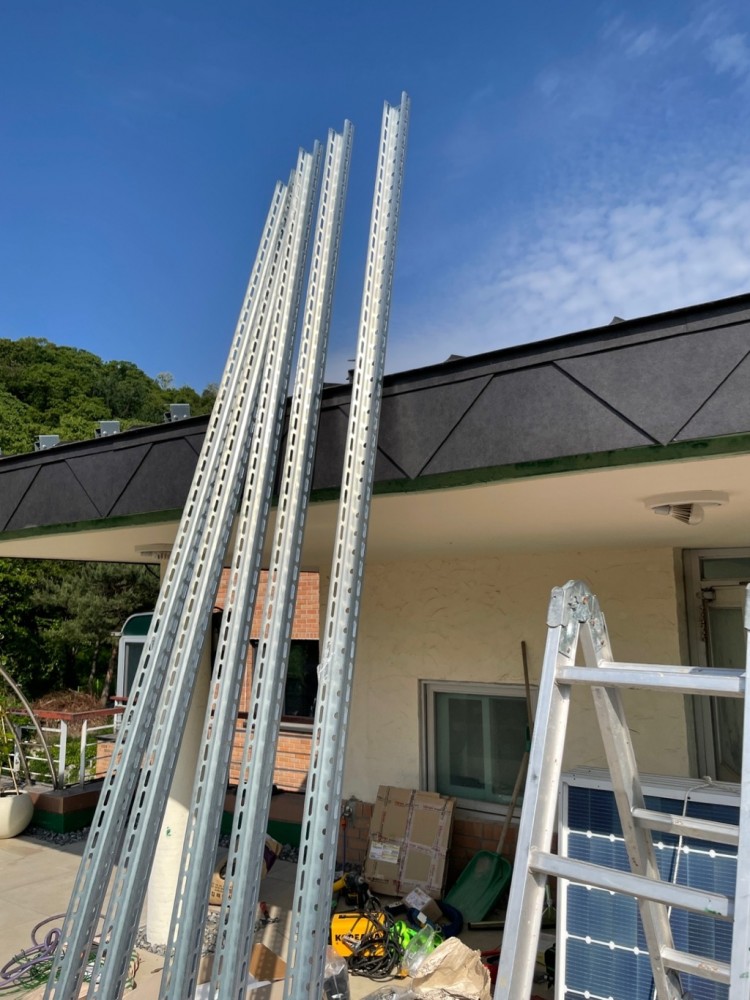

프레임입니다.

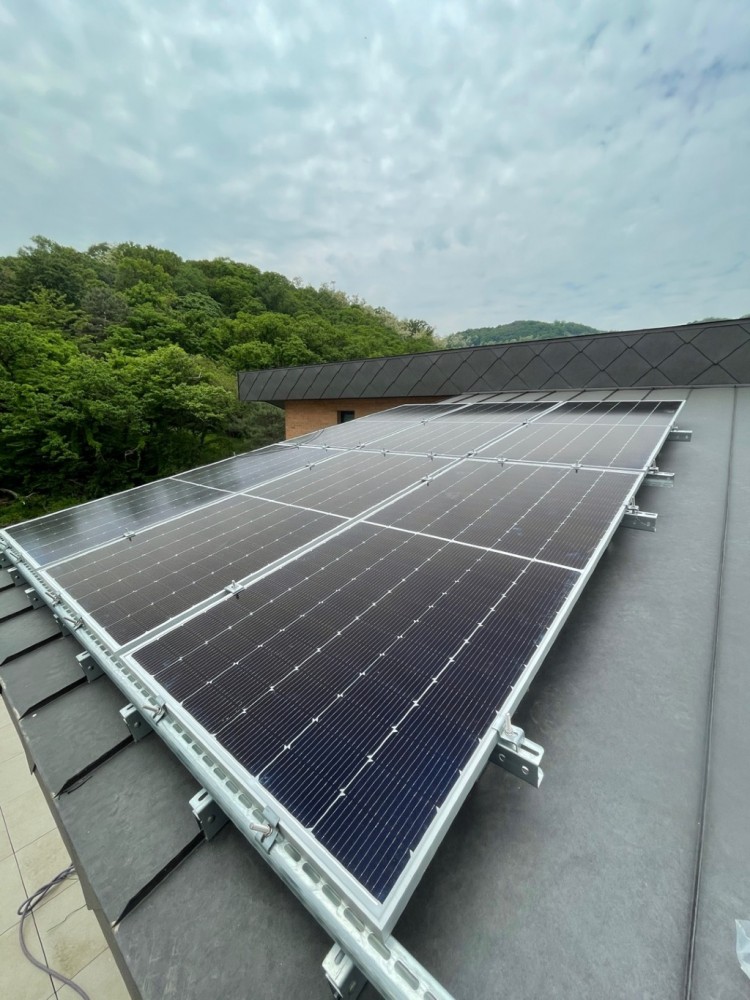

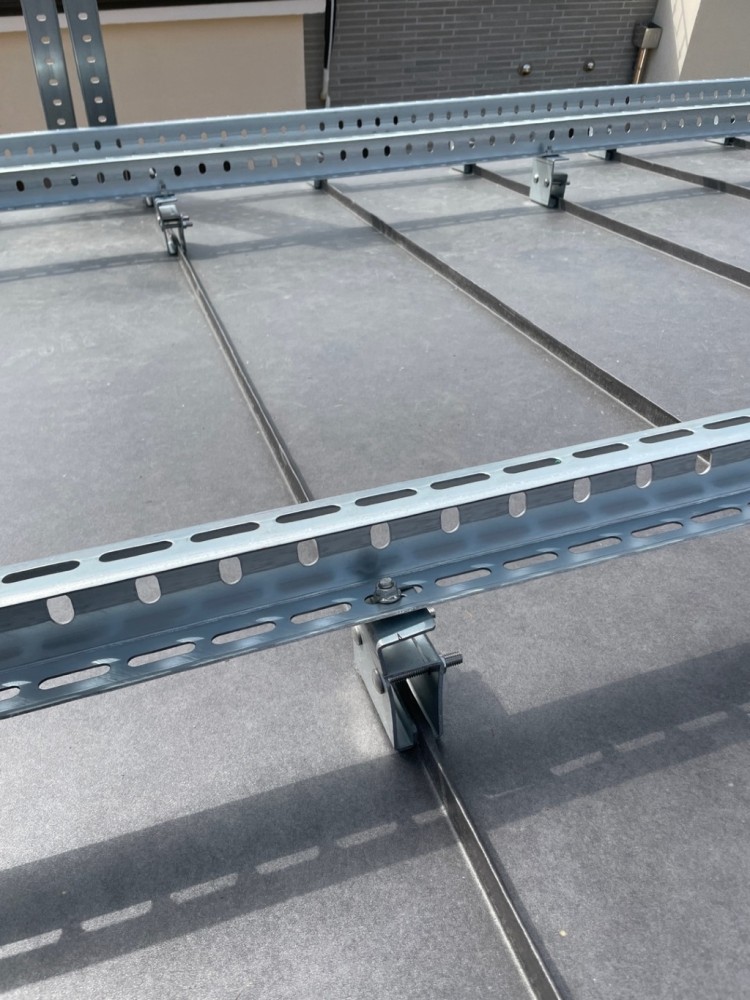

미리 시공된 브라켓에 프레임을 걸었습니다.

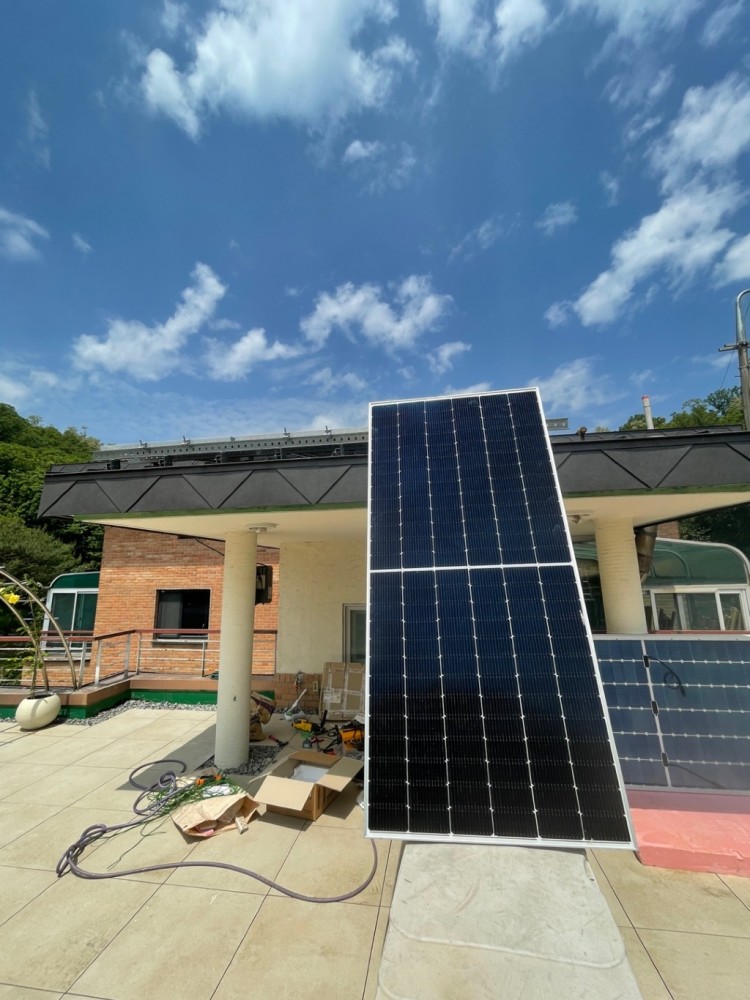

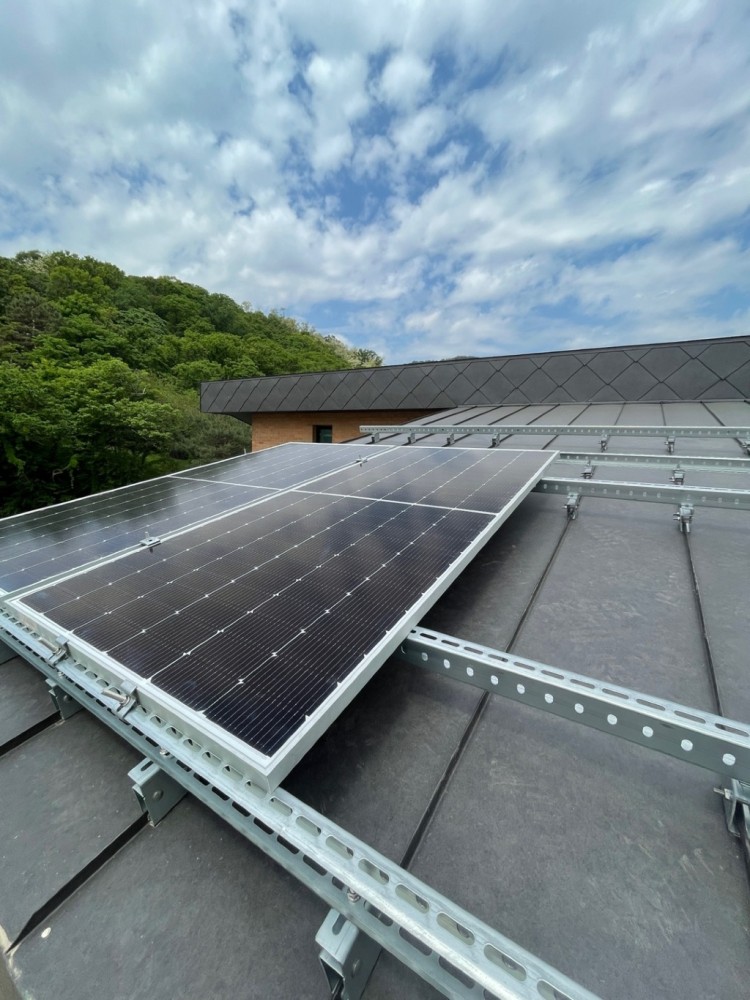

한화 큐셀 480w 패널 무게가 30KG 이지만 부피가 커서 혼자 올리기 여간 힘든일이 아닙니다.















퀵 인서트 볼트를 사용하는 해당 프레임은 셀프로 하기에 그 방법이 매우 간단하고 현실적이어서 프레임걸고, 패널 6장 올리는데 오전 한나절이면 충분합니다. 오후에는 출근을 해야해서요...

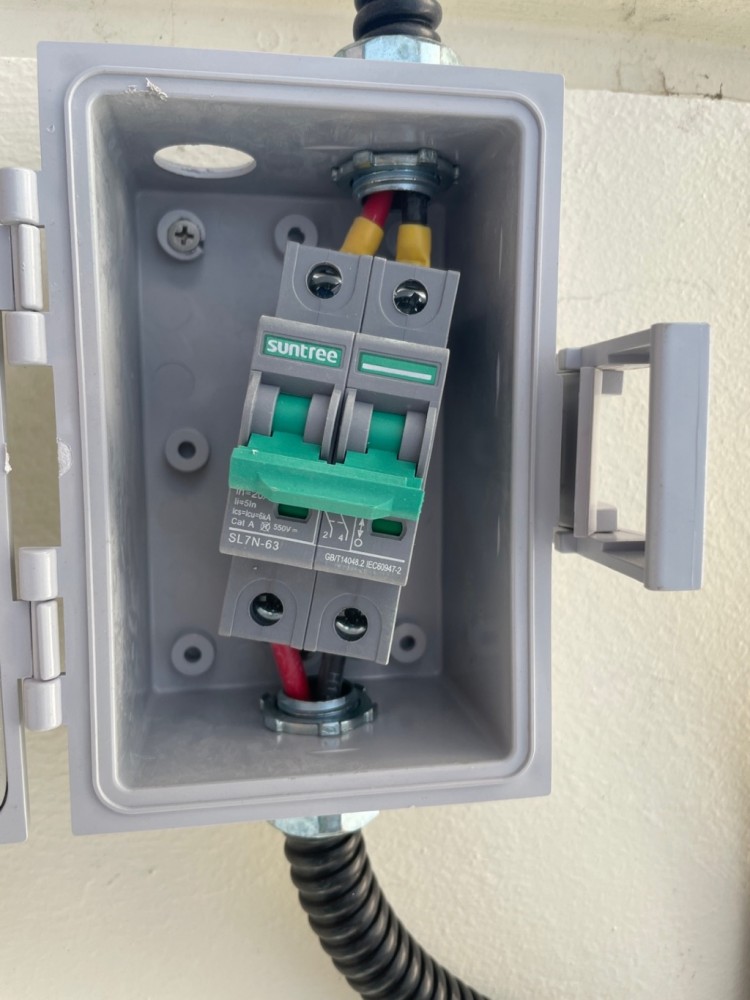

6장을 직렬 연결하면 전압이 300V 정도 만들어집니다. 따라서 직류차단기를 하나 패널쪽에 달아줬습니다. 장난꾸러기 아들 키우는 집이라 그렇습니다.

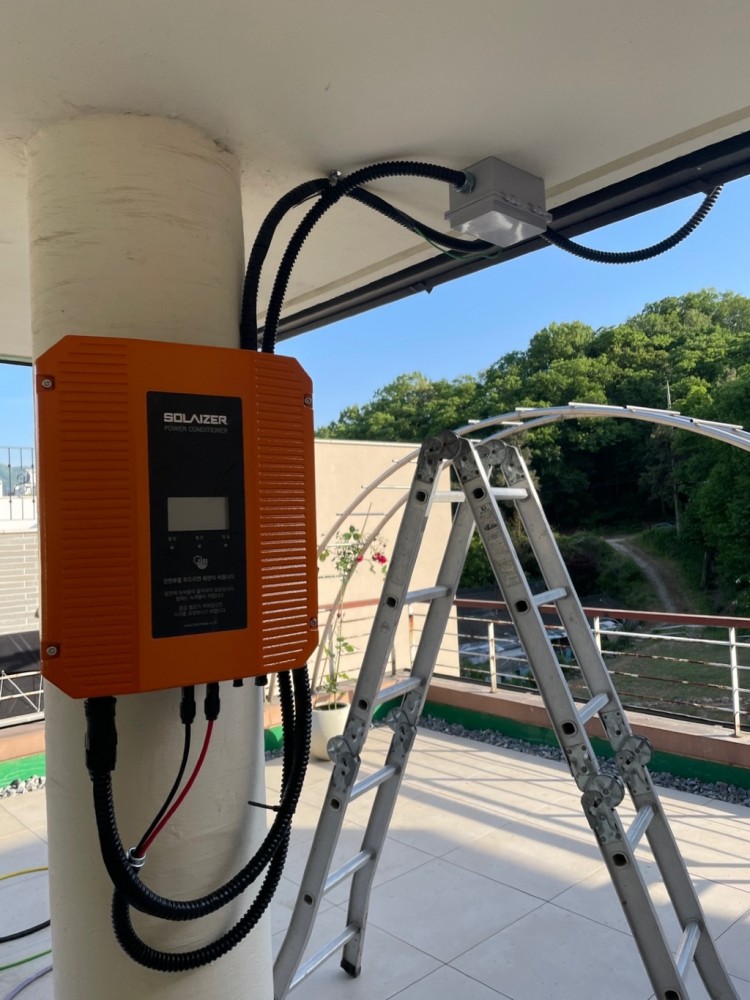

패널에서 만들어지는 직류 전기를 교류전기로 바꿔주는 인버터 입니다.

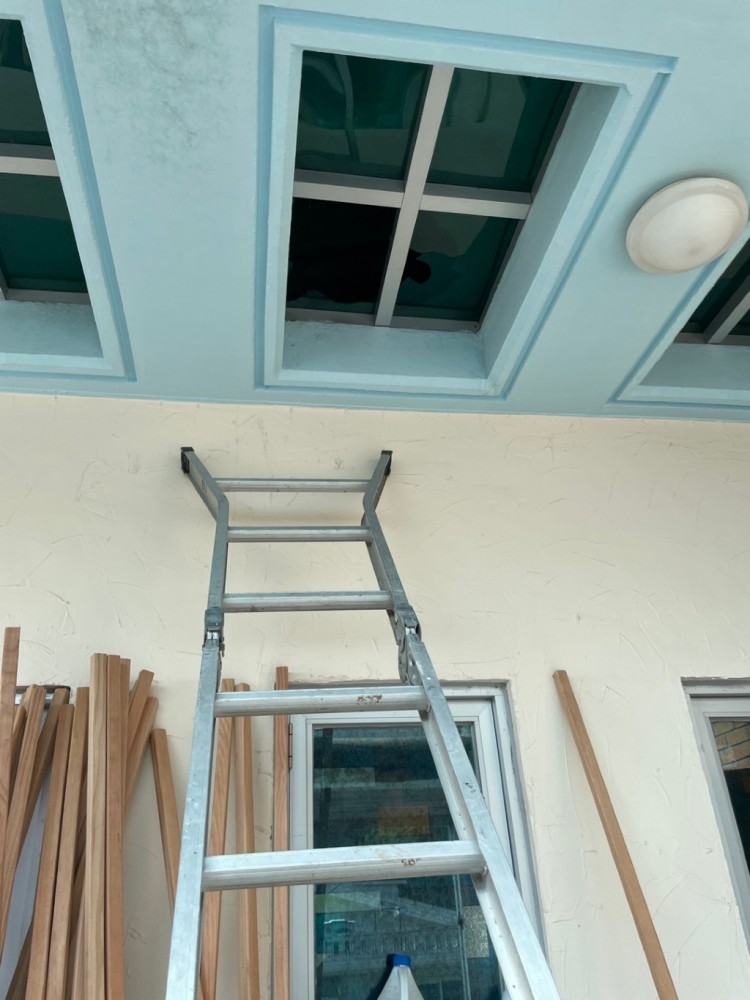

인버터 부터 계량기까지 보낼 전선을 입선하기 위한 작업입니다. 처마아래쪽 구멍을 통해서 지붕속으로 들어갑니다. 배나오면 태양광도 혼자 못합니다.

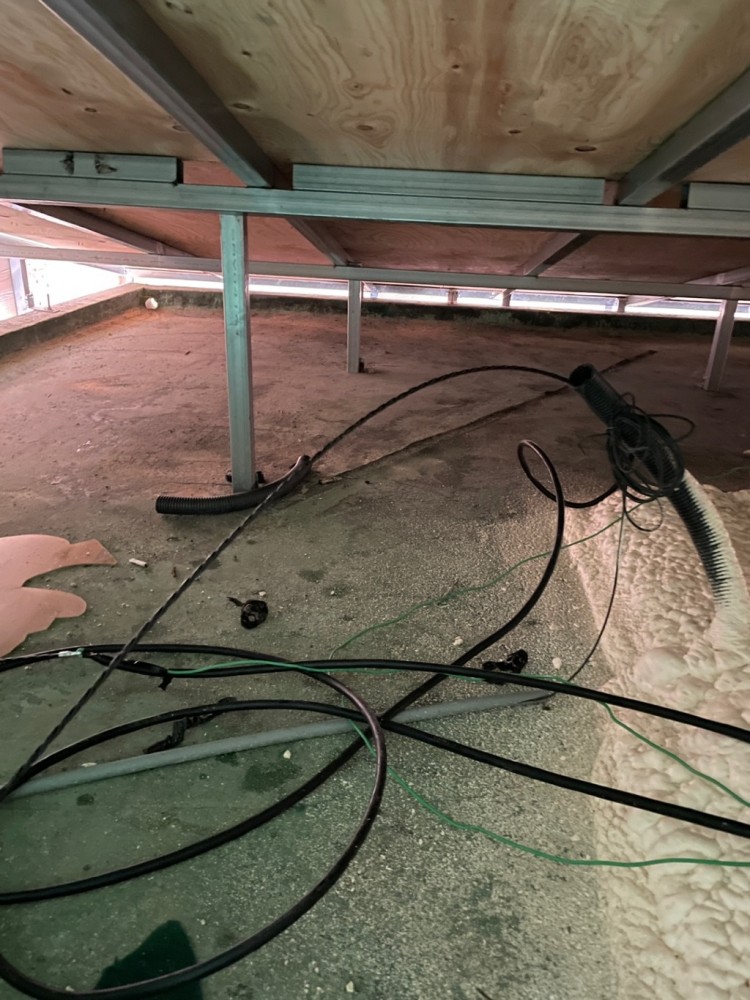

박공지붕 아래쪽입니다. 지붕 틈사이로 빛이 들어오는게 소핏벤트 시공이 아주 잘 된것 같습니다. 지붕 만들때 이것에 목숨을 걸었었습니다.

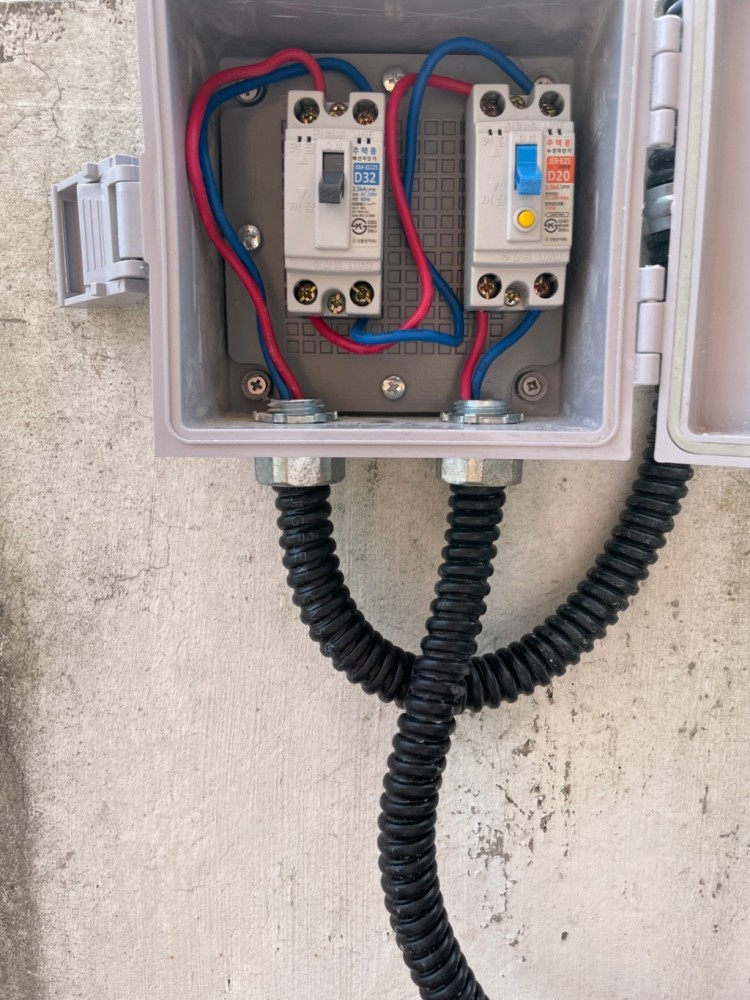

계량기 근처에 배선차단기와 고감도 누전차단기 달았습니다.

이제 한전에서 나와서 계량기에 전원만 연결하면 끝입니다.

 추후 5kw 까지 패널을 추가할 예정이라 32A 차단기와 4sq 전선을 사용했습니다.

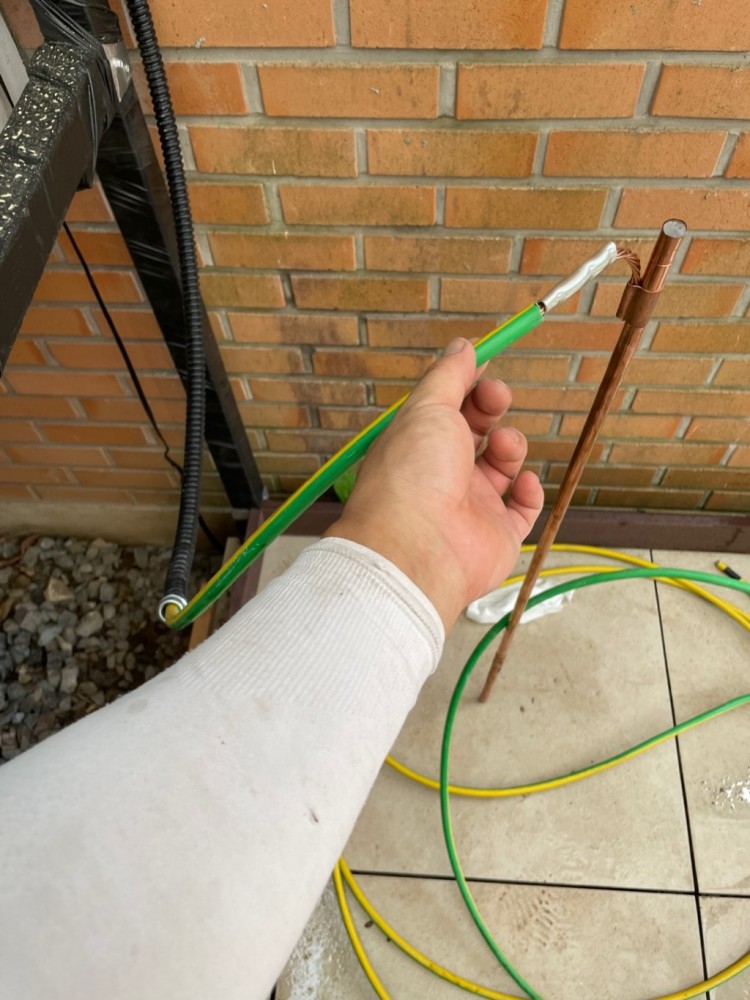

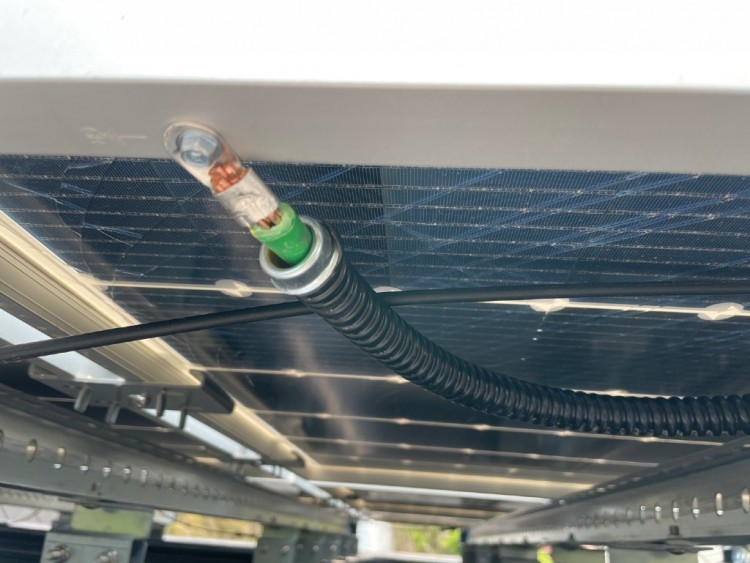

패널 아래쪽에 피뢰접지입니다. 25sq 접지선입니다. 단자 조이는게 없어서 이빨로 깨물어서 조였습니다. 그랬더니 금니랑 갈바닉 전기가 흘러서 짜릿한 맛이 났습니다. 그러니 따라하지 마시기 바랍니다.

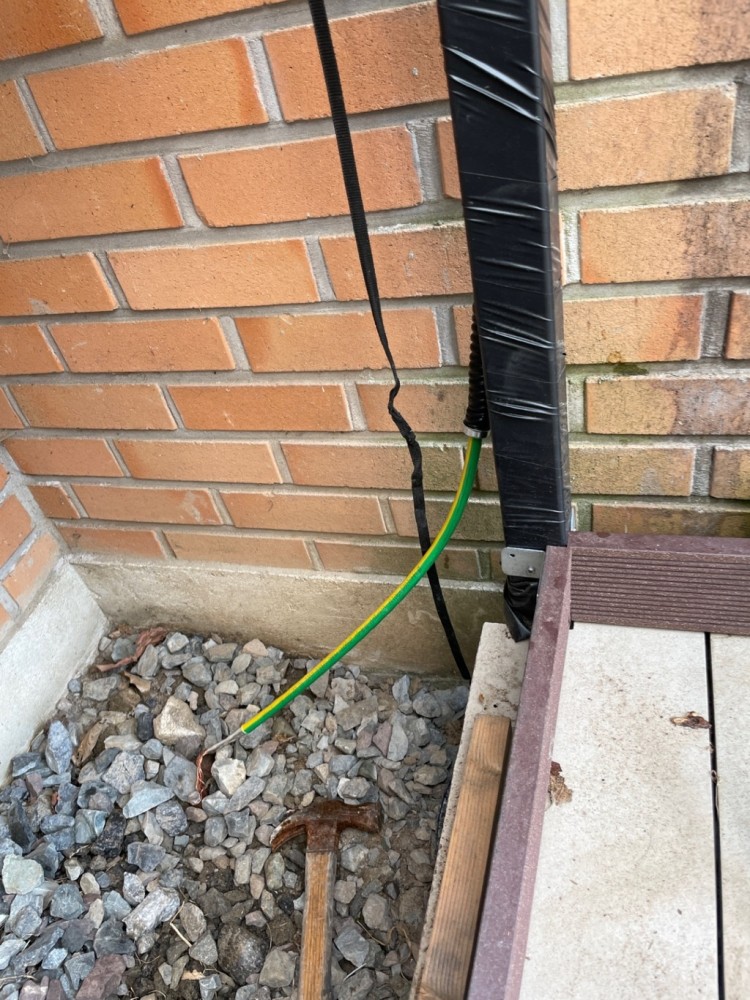

1m 접지봉










땅에 박고 끝
















이상 회원분께 지도받아서 시공한 태양광 시공이었습니다.



480w 양면 6장  3KW 급입니다. (1등급 한화 큐셀)

패널은 장당 25만원 배송비 포함 160

금비 인버터 45만원

접지선(25sq) - 10만원

브라켓과 프레임 - 50만원



그밖에 전선과 차단기등 - 10만원



275 만원

인건비 0원



이구요. 한전에 상계거래는 개인이 신청할 수 없습니다. 면허를 가진업체를 끼고 해야합니다.

저는 저희집 전기차 시공해주신 전기사장님에게 의뢰했습니다. 대행비가 30정도 들것 같습니다.

필요하신분은 답글주세요.



저희는 평달 전기세가 10만원이 넘기 때문에 누진세 아래쪽까지 떨어질때까지 패널을 추가할 예정입니다.



저 무식한 25sq 접지선이 5m 이상 남았으니 필요하신분은 5m 금액에 저에게 구매하시기 바랍니다.

 셀프 태양광 on 셀프역전지붕 친필 사인하여 보내드리겠습니다.





추가내용 버전업합니다. (2022/05/24)



1. 태양광 패널은 패널하나에서 40~50V 의 전압을 가지고 있습니다. 그리고 직렬연결할때 정배수로 전압이 증가합니다. 여기서 생각하셔야 할 점은, 인버터의 용량과 mppt 전압입니다.

태양광 패널은 해가 뜨기 시작하면 전기를 만들어내기 시작하는데 광량이 일정수준 이상이 되어야 제대로 된 전압이 만들어지기 시작합니다. 그리고 mppt 전압 안에서 전기를 잘 생산하게 됩니다.

보통 가정용 인버터의 용량은 3.7KW 이고, mppt 전압은 200~400V 입니다.

그래서 패널을 mppt 전압 안에 위치 시키기 위해 일정 숫자 이상을 직렬연결 시켜줘야 합니다.

제가 다시 셀프로 태양광을 설치한다면, 450w 짜리 패널 8장을 한 유닛으로 계획할 것 같습니다.

전압이 400V 이고, 3.6KW 이기 때문이라서 인버터에 딱 맞기 때문입니다.



2. 패널은 단면과 양면이 있는데, 양면은 패널 뒷면에서도 전기를 생산하고, 경험자들의 데이터를 보면 약 10% 이상 효과를 보시는 것 같습니다. 이 효과를 극대화 하기 위해 바탕면의 색상이 밝거나 반사형이면 도움이 됩니다.



3. 인버터도 단면용과 양면용이 있으니, 인터넷 주문하지 마시고, 꼭 대리점 문의 후 주문하시기 바랍니다.(금비 인버터 기준)



4. 이제 건축을 앞둔 건축주라면 지붕설치시에 태양광 패널이 올라갈 것을 미리 계획 하셔서 지붕 마감재를 좀더 단단하게 고정하는 것을 고려하시는것과, 지붕 각도를 남쪽으로 15도(여름철최대) 25도(겨울철최대) 사이로 하시면 좋겠습니다.  프레임으로도 각도를 조정할 수 있으나, 각도를 조정하는 만큼 풍력이나 유지력에 불리해진다는 사실도 생각하셔야 할겁니다.



 5. 정부지원 태양광에서 지붕위 설치형으로 업자들에게 대행 신청을 하는 것은 거의 가능성이 없다고 보시면 됩니다. 올해 기준으로 그사람들이 접수받아간 갯수에서 고작 10%도 지원신청을 못했을겁니다. 그런데 지붕형은 따로 구조검토를 받아야 하고, 본인들이 자주하는 타입도 아니라 신청서 윗면에 올려주지 않을 거라는게 제 생각입니다.



 6. 한전과 상계거래를 하지 않는 자가소비의 경우는 상관이 없지만, 상계거래를 위해서는 인버터와 패널의 성적서와 인증서가 필요합니다. 따라서 이부분이 가능한지를 확인하고 구매하셔야 합니다. 인증이 안되는 패널들은 w 당 300원 아래로도 살 수 있고(300w 의 경우 90,000원) 인증이 되는 패널들은 w 당 400~600원 이상을 주어야 하는 경우도 있습니다. 중고로 구입하실 때 용도에 따라서 잘 구입하시기 바랍니다.





추후 또 업데이트 할 예정입니다.













Comments

3 내집마렵다 2022.05.20 15:15
와 고생하셨습니다!!
저 무거운거 고양이손도 없이 어케 혼자 올리셨대요... 대단하십니다. 이어서 출근까지...

시공하신 것을 보니 징크지붕이 패널 증설이 용이할것 같아 좋네요.

패널 가격이 정말 저렴하군요... 혹시 어떤 경로로 구매하셨나요?

그리고 dc 차단기 bk타입 쓰셔야 하는것 말씀을 못드렸는데.. 잘 구매하셔서 시공하셨네요!!

혹시.. 접지봉 셀프시공 하신듯 한데, 접지저항 테스트는 하셨나요?? 1개로 충분하지 않은 경우가 많아 노파심에 궁금하네요...
1 데이브코즈 2022.05.20 15:23
1. 태양광 사업하시는 분들이 사용하다가 남는걸 중고판매하는 분들이 있습니다.
2. 시중에 판매하는 DC 차단기가 저거 하나뿐이라 선택의 여지가 없었습니다.
3. 접지저항 테스트는 사전검사 나오시는분께서 해주실것으로 기다리는 중입니다. 보완 나오면 몇개 더 달아볼게요.
3 내집마렵다 2022.05.20 15:32
오호 그렇군요..! 감사합니다.
중고나라 같은곳에 알아봐야 하겠군요..

그리고.. dc 차단기 파이박스에 타공되어 있는 구멍은 다른 용도가 있으신 건가요??
1 데이브코즈 2022.05.20 15:36
아아~아닙니다. 원래는 한쪽으로 입구와 출구를 계획했는데, 하이박스가 작아서 배선이 불가능해서 반대쪽에 구멍을 하나 더 뚫어서 해결했습니다. 나중에 믹스 앤 픽스로 막을 예정입니다.
3 내집마렵다 2022.05.20 15:37
그렇군요~~!!
요새 햇볕도 따가운데 정말 고생하셨습니다 ㅎ
저도 뱃살이 더 늘기 전에 얼른 해야겠네요..
M 관리자 2022.05.20 16:06
대단하시고, 수고많으셨으며, 자료 감사합니다.
시간이 조금 흐른 후, 기술자료실로 옮기겠습니다.^^
1 데이브코즈 2022.05.20 17:18
큰 도움을 받고 작은 경험하나 남깁니다. 얼마든지 활용하셔도 영광입니다. 프레임은 (주) 에비수 산업의 제품입니다. 각종 형태의 지붕에 설치 가능한 다양한 브라켓이 있습니다. 무엇보다 위에서 조이는 퀵 인서트 볼트 형식이라, 저처럼 셀프 시공하시는 분들에게는 좀 현실적입니다. (용접이 필요없고, 하부 작업을 위한 공구가 필요없습니다) .
2 한교 2022.05.22 01:51
재밌게 봤습니다
G 권혁근 2022.05.24 11:42
관리자님께 - 표준주택 공사중이고 6/13 2차 정부지원에 신청할려고 했는데 지붕에 구멍을 뚫어야만 한다면 안되는 것이지요?
M 관리자 2022.05.24 13:33
네 안됩니다.
일단 신청은 하시고, 협회 표준주택 담당 건축사와 협의를 하시면 좋겠습니다.
5 지람 2022.05.24 13:34
좋은 정보 감사합니다.
6 티푸스 2022.05.24 17:17
우와~
저는 태양광 보다 징크 처마부분 마무리가 눈에 더 들어오네요.
요즘 더블락도 잘 안 하는데.... 처마부분 골뱅이를 저렇게 접어서 하셨네요...
9 신범석 2022.05.25 14:56
대단하세요... 좋은 내용 감사합니다.
G 조원희 2022.08.10 14:39
좋은내용 감사합니다. 저는 연천에 방치된 집+마당이 있어서 발전사업으로 할까하는데 비용이 만만치않아서 셀프도 고려하고있어서 공부중입니다.
올려주신 정보가 큰도움이 되네요. 다만 상계거래를 위해서는 인증된 업체를 통해야 하는군요. 업체를 통해서 거래를 개통야하는건가요..?
M 관리자 2022.08.10 15:49
네 그렇습니다. 허가 받은 회사를 통해야만 합니다.
G 조원희 2022.08.14 06:24
안녕하세요? 준비하는 과정에서 문득 궁금한 내용이 있어서 추가로 문의드립니다. 정부 지웜금을받아서 3kw 태양광 패널을 먼저 설치하고 발전량과 가능성을 개략적으로나마 학인하고나서 추후에 패널을 추가설치 및 상계거래로 전환해도 되나요..?
M 관리자 2022.08.14 17:45
그렇게는 안됩니다. 설치와 상계처리는 동시에 이루어집니다. 다만 설치 후 추가 설치는 가능하며 그 경우 보조금의 대상은 아닙니다. 보조금은 3kWp 까지만 이거든요.
G 조원희 2022.08.18 00:12
한국형 FIT를 셀프로 설치해보려고 알아보고 있었는데 확인해보니 절차, 인증, 시공 등이 상당이 어렵네요. 정보를 얻기도 좀 어렵구요.
부족한 저로서는 셀프는 너무 어려워서 업체를 통하거나 포기하거나 해야 할 것 같습니다.... ㅠ
주택형은 절차가 다르겠지만 이걸 직접 하신 데이브코즈님이 정말 대단하십니다!!
M 관리자 2022.08.18 22:24
절차는 까다로운 것이 맞습니다. 발전사업은 그 양이 제법 커서 전력계통의 품질에 영향을 미칠 수 있기 때문입니다.
정보 자체는 제한되어 있더라도, 에너지공단 신재생에너지보급실에 상담 신청을 하시면 무엇보다 정확한 정보를 들으실 수 있으실 것 같습니다.
G 나의태양 2022.11.08 23:53
현재 3kw보조금 지원 태양광이 설치되어 있는데요
인버터가 두번이나 고장나다보니 인버터값생각하다 중고로 직접구매해서 2kw증설할까하는데요
그다음이 문제네요 직접해도 중고자재랑 150만원들거같습니다
2kw셀프증설후 계통연계하려면 제가 할일이 한전에 5kw인입증설하는것과 대행업체통해 인증만 받으면 되는거지요?
만일 증설된 2kw를 5kw인입증설없이 3kw기존인입에서 물리면 큰일나는거죠?
M 관리자 2022.11.09 07:12
큰일은 나지않고 3kW 만 컨버터될 뿐입니다.
G 셀프태양 2023.01.16 21:45
안녕하세요 현재 3kw주택용 상계신청이 되있는데요 2kw 자가 설치후 5kw로 용량증설 신청만 한전에 하면 5kw까지 상계거래가 되는게 맞을까요?
M 관리자 2023.01.17 17:24
용량증설 신청을 하려면, 자가설치가 안될거여요.  태양광 패널을 올리고 조립하는 것은 별다른 자격을 요구하지 않으나, 계통연계를 하는 전선 연결공사는 자격이 필요하기에, 그 인적사항이 있어야 합니다.
G 최영진 2023.05.20 09:42
도움필요합니다
신청대행해주실분 연락 기다리겠습니다
충북진천 3kw
M 관리자 2023.05.20 11:00
최선생님..
여기서 연락을 받으실 수는 없을실 것 같아서.. 개인정보 보호를 위해 핸폰 번호를 임의로 삭제하였습니다.
2 얼렁뚱땅 2023.09.07 11:18
대단하십니다.
G 노력왕 2023.10.06 06:15
단적인 정보만 듣고 태양광 셀프시공하시는분들이 계실까 걱정입니다
이는 금비인버터의경우 모델별 휴즈값이 다른데 총용량에따라 인버터 선택하는게 아니라 선택하신 모듈에 따라 인버터도 달리선택 해야합니다
금비에서도 단상용 모델이 여럿 있는 이유입니다
예전처럼 단상인버터와 접속함을 따로 설치하는게 아닌 일체형이기에 더욱 고려하여 설치해야합니다
자칫 휴즈가 제 기능을 하지못하는 경우가 발생합니다
M 관리자 2023.10.06 16:36
조언 감사드립니다.
G 설삼철 2023.11.30 08:32
한전 상계거래는 개인이 해도 된다고 하였는ㄷ니ㅣ
태양광 설비 사용전 검사는 허가받은업체를 통해야한다고 하던데요 혹시 대행하신 업체 연락처 좀 공유부탁드리겠습니다
M 관리자 2023.12.01 23:00
설삼철님...
여기서 연락을 받으실 수는 없을실 것 같아서.. 개인정보 보호를 위해 핸폰 번호를 임의로 삭제하였습니다.
G 김민수 2023.12.08 01:51
좋은 정보를 공유해 주셔서 감사합니다,

(1) 220V 기준으로 인버터의 효율은 330~360VDC MPPT 전압에서 최적의 효율을 보여줍니다.

(2) 여름은 전압이 감소하고 겨울은 전압이 증가하며, Voc x 1.15 로 계산해서 인버터의 최대 Voc 전압 이하로 설치를 해야 합니다. 그리고 Vmp x 0.85 로 계산해서 인버터의 최소 MPPT 전압을 맞추시면 됩니다.

(3) 3kW 인버터의 최대 용량은 이미 DC/AC 율을 적용하고 최적 상태에서의 효율입니다. 양면이라면 절대 이용량을 조심해야 합니다.

(4) 전선류는 전류만 계산하기 보다는 송전 거리에 따라서 여유있게 설치를 해야합니다, 예를 들어 10m 이내의 거리에 로드가 있다면 4sq 로 20A 정도까지 송전은 여유롭지만, 인버터에서 인입되고 그 인입에서 로드까지 거리가 20m 이상의 거리라면 한단계 높은 굵기를 사용해야 할수도 있습니다.

(5) 각각의 그라운드를 다른 위치에서 잡으면 그라운드 전압차로 외부 노이즈가 인입이 될수 있습니다. 보통은 문제가 되지 않지만, 저주파형 배터리 인버터등을 추후에 고려한다면 전선을 깔때 미리 메인 패널에서 나가는 그라운드선을 깔고 그리고 집의 그라운드와 최대한 가까운 곳에 그라운드를 넣고, 이때, 두개를 직렬로 1미터 간격으로 설치를 하는 것이 좋을 수도 있습니다.

(전체적으로)
전기설비는 딱 맞게 설치하는것 보다는 여유롭게 최소한 120% 이상을 고려하는게 좋을 듯 합니다. 우리가 흔히 알고 있는 최대 용량은 표준상태의 용량입니다, (A) 전선이 허용 온도가 올라갈때 까지의 용량 (B) 주위 온도 상승에 따른 허용량 감소 (C) 전선을 하나의 콘두잇에 넣었을 때의 감쇄량  등을 일단 고려하지 않고 말하는 표준상태의 표준용량인 경우가 많습니다.

예를 들어 여름철 곤두잇이 태양에 노출되면 온도가 40-50도는 쉽게 올라가며, 이때 전선의 최대 온도가 60도라면, 10-20도의 여유 온도만 가지게 됩니다,  전선의 최대 용량이 20A 라고 해도, 온도때문에  20% 감하고, 콘두잇에 넣어서 20% 감하고 하다 보면 10A 정도가 안전 전류가 되는 것이죠.

** 보통 kW 당 5A 정도로 설치를 하는데요, 저의 경우에 kW 당 8A 정도로 설치를 합니다, 제가 미국 NEC 룰에 따르기 때문에 조금 더 한국에 비해서 강화된 규격일수도 있습니다.

일반 PV 와이어는 기본으로 95도 일겁니다, 외부전선은 90도 용을 사용하시는 것이 좋지 않을까 생각해봅니다, 보통 THHN 등급 이상을 사용합니다.

그리고 한가지, 태양광 패널을 고정할때요, 외부에서 바람이 불면 패널이 중력 방향으로 힘을 받는게 아니고 지붕에 따라서 흐르는 바람과 태양광 패널의 바람의 방향에 따라서 위아래 기압차가 떠는 현상이 발생합니다. 그래서 일방의 하중이 아니라 진동하는 현상이 발생합니다.

스터드에 충분하게 고정하지 않으면 바람이 많은 지역에서는 정기적으로 이 부분을 정검을 하시는게 좋으실수도 있습니다,
