WUFI 그래프에 대한 데이터와 건축재료의 위치

1 와니 4 1,784 2022.03.08 08:14

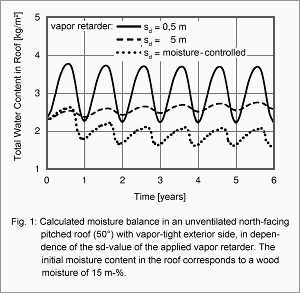

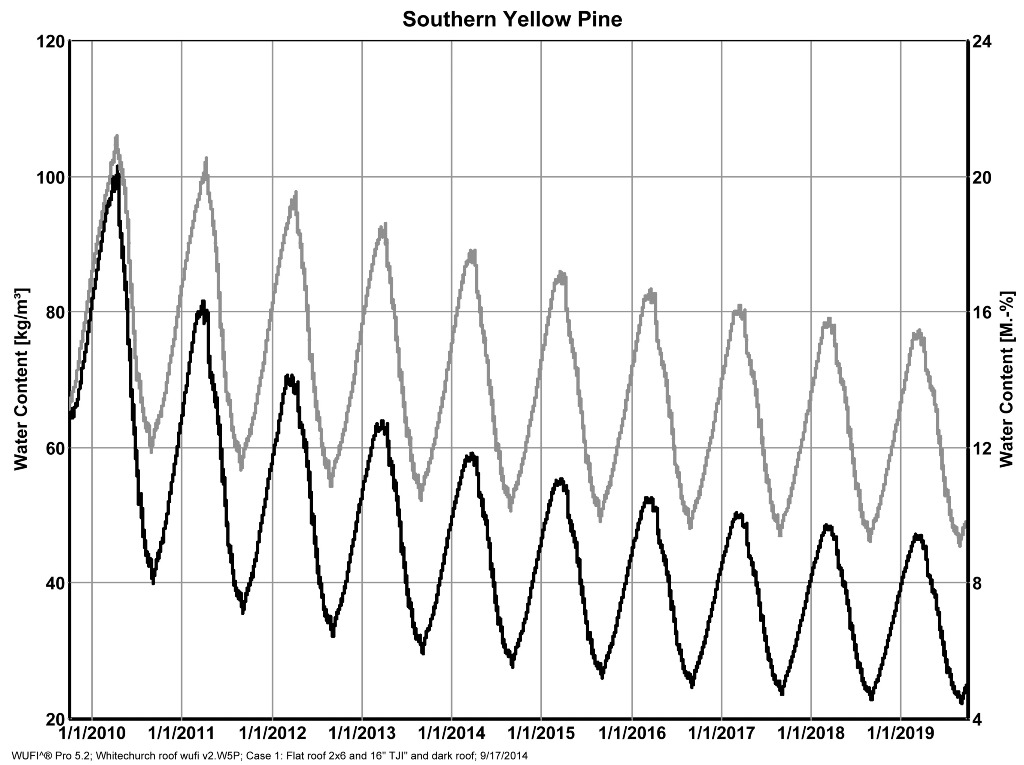

 그래프 사진1.jpg그래프 사진2.png



안녕하세요 WUFI Pro 6.5를 사용하고 있는데요.



위 첨부한 사진의 예와 같이 프라운호퍼에서 배포한 가이드라인 및 교육자료나 WUFI 관련 해외 자료 등에서 WUFI를 통해 나온 그래프들을 서로 겹쳐서 한눈에 비교하기 좋게 만든 그래프들이 있는데



질문1. 다양한 방법들이 있겠지만 기본적으로 어떠한 과정으로 만들 수 있는지 알고 싶습니다.

- 그래프에 대한 수치화된 테이블을 출력할 수 있다면, 그 수치를 기반으로 그래프를 생성할 수 있을 것 같은데 그래프에 대한 수치화된 테이블을 확인할 수 있는 방법이 있을까요?? 있다면 알려주시면 감사하겠습니다.

- 포토샵 같은 그래픽 툴을 이용해서 WUFI 결과 그래프를 따와 만드는 방법이 일반적일까요?? 이 방법은 전체적인 추세를 보는데는 큰 무리는 없을 수 있지만 정확성면에서는 다소 떨어질 것 같은데요.




재료의 [데이터베이스 내 붙여넣기] 기능을 사용해서 재료 데이터베이스에 [사용자 정의]에 들어간 재료들을 다른 컴퓨터에서도 사용하고 싶은데

질문2. 관련 파일이 어디에 저장되어있는지, 그 파일을 다른 컴퓨터에 동일 폴더에 넣으면 되는 것인지 알고 싶습니다.





답변 부탁 드립니다. 감사합니다.

Comments

6 Hun0524 2022.03.08 13:57
안녕하세요

질문1. 다양한 방법들이 있겠지만 기본적으로 어떠한 과정으로 만들 수 있는지 알고 싶습니다.
-> WUFI 프로그램은 분석된 결과 값을 추출할 수 있는 기능이 있습니다. Outputs -> ASCII-Export 를 선택하시고, 원하시는 데이터를 추출하면 됩니다.

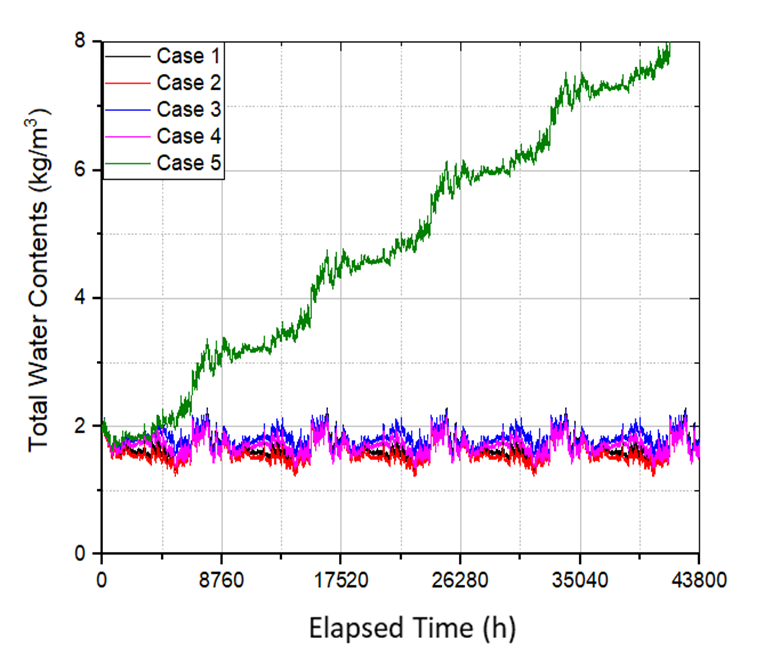

그래프 2차 가공은 엑셀이나, 그래프 작업 프로그램에서 가공 할 수 있습니다. 예시파일은 오리진이라는 프로그램으로 재가공 한 것입니다.


질문2. 관련 파일이 어디에 저장되어있는지, 그 파일을 다른 컴퓨터에 동일 폴더에 넣으면 되는 것인지 알고 싶습니다.
-> User Defined 된 파일은 저장된 컴퓨터에서만 활용 가능한 것으로 알고 있습니다. 다른 컴퓨터에서 활용하시려면, User Defined 폴더에서 Export, Import 기능을 활용하시기 바랍니다.
1 와니 2022.03.08 17:00
답변 감사드립니다. 답변 주신대로 총 함수량 그래프를 Outputs -> ASCII-Export하였더니, 메모장에 아래와 같은 데이터가 생성되었습니다.
0.0000000E+0000  1.5505863E+0001
1.0000000E+0000  1.5505623E+0001
....
좌측은 x축 시간이고, 우측은 y축 함수량에 대한 데이터 인것으로 보이는데
엑셀에서 이 데이터를 불러오는 방법과 그래프화 하는 기본적인 방법을 간단하게라도 알 수 있을까요?? 추출된 데이터의 형식이 저에겐 생소해서 어떻게 활용을 해야할지 모르겠습니다.
6 Hun0524 2022.03.08 17:24
1. 이건 엑셀 에서 데이터-> 텍스트 나누기-> 너비가 일정함으로 선택하시면 데이터가 나눠져서 셀이 입력이 될거에요.
2. 그 다음에 셀서식을 숫자로 바꾸시고, 소수자리수는 원하시는만큼 설정하시면 숫자데이터를 확인 가능하실거에요.
3. 그 다음에 삽입에서 데이터 차트를 선택하시고 그래프를 그려보세요.
1 와니 2022.03.08 18:00
답변 감사드립니다!!
