WUFI Pro에 U-Value 기능

1 와니 6 1,162 2021.08.17 22:53

안녕하세요 WUFI Pro 사용자 입니다.

질문에 앞서 항상 친절하고 자세한 답변 해주셔서 감사합니다.

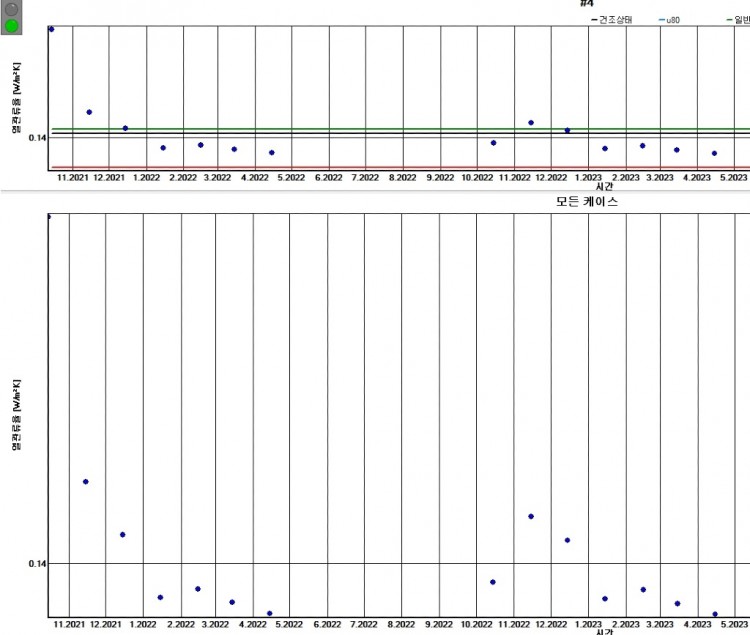

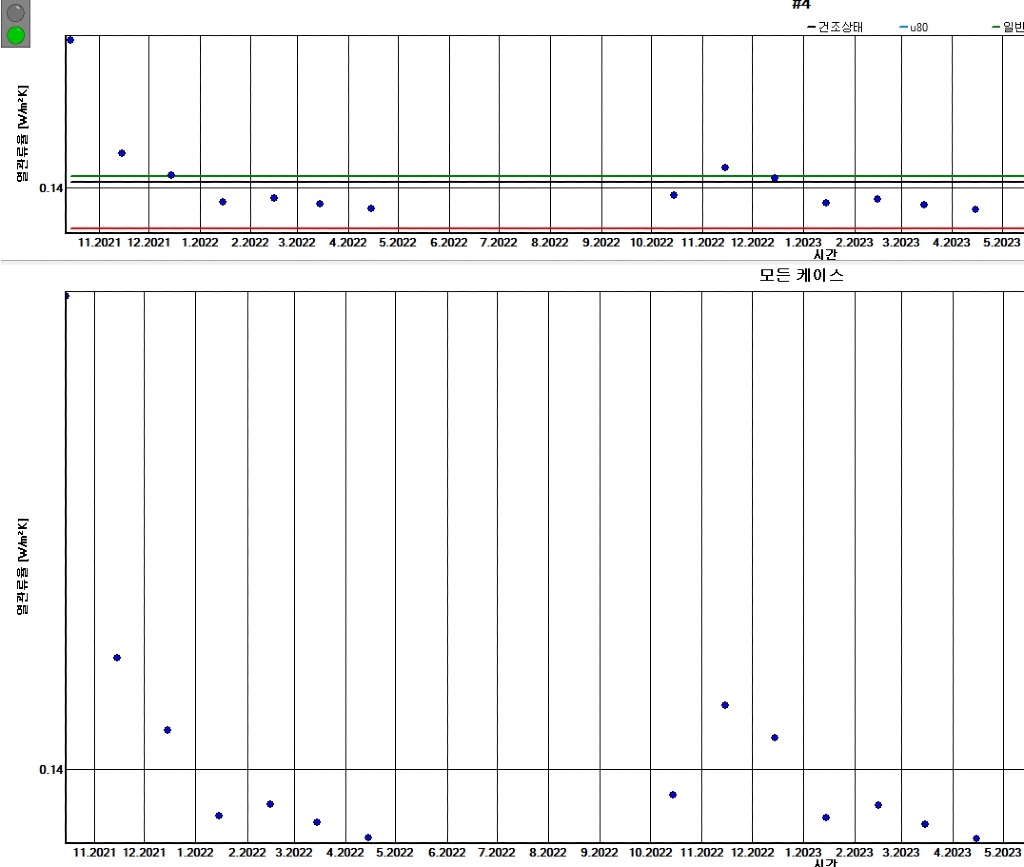

구조체 모델링을 하고 시뮬레이션을 돌린 후에 U-Vaule 버튼을 클릭해서 들어갔는데

캡쳐하여 첨부한 사진처럼 Y축에 숫자(열관류율)가 0.14 이외에는 나오지 않습니다.

평균값이 몇인지 확인하고 싶은데 방법이 있을까요??

화면을 클릭한 상태로 오른쪽 밑으로 드래그해서 확대를 하여도 0.14 이외에는 숫자가 나타나지 않습니다.



Comments

M 관리자 2021.08.17 23:34
평균값의 의미를 잘 이해하지 못했습니다.
1 와니 2021.08.18 09:27
상단 그래프에 있는 4개의 선 중 빨간색 선입니다.
6 Hun0524 2021.08.18 10:19
안녕하세요

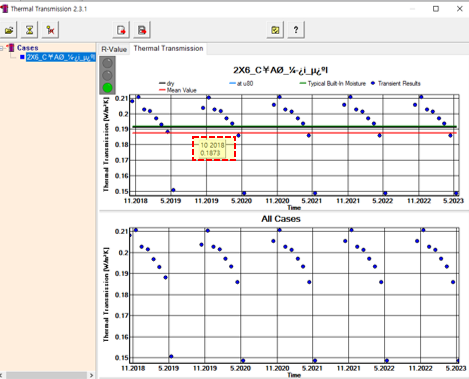

해당 그래프에서 빨간색 선을 누르시면 값이 표기됩니다.
G 와니 2021.08.23 10:23
답변 감사합니다. 참조해주신 스크린샷 화면을 보면 평균값(빨간선)에 대한 내용이 아니라 2018년 10월의 동적 계산 결과값(파란점)에 대한 내용으로 생각되는데 확인 부탁드립니다.
6 Hun0524 2021.08.23 11:25
안녕하세요 와니님
각 월의 열관류율 값은 해당 월, 점의 위치로 이동하시면 해당 월에대한 값이 표기되고
빨간색 선과 녹색선은 클릭을 하시면 표기가 됩니다.
선에서 지칭하는 년과 월은 동적해석 시작월로 표기됩니다.
제가 올려드린 그림은 계산 시작점이 2018년 10월 1일인 분석 내용입니다.
G 와니 2021.08.24 18:04
확인해보니 답변주신 그대로네요!! 친절한 답변 감사합니다~
