[창호] Eq 가로 및 Eq 세로 질문

G 김도희 1 248 04.05 08:38

[창호]탭에서 음영 등의 영향을 고려하기 위해 창호의 가상 유리면을 계산하고 있습니다.



이 가상 유리면이라는 것의 의미를 잘 모르겠습니다.



제가 생각하기에 가상 유리면의 면적은 해당 창호의 glazing의 넓이와 동일해야 한다고 생각하는데 결과는 그렇지 않았습니다.



Eq가로와 Eq세로 역시 왜 에너지샵에 나타난 식으로 계산이 되는지 무엇을 의미하는지 잘 모르겠습니다.



가상유리면과 Eq가로 및 Eq세로에 대해 설명을 남겨주시면 감사하겠습니다.

Comments

M 박경국 04.05 16:24
안녕하세요. (사)한국패시브건축협회 박경국 입니다.
Energy#에서는 창을 통한 일사획득량을 계산하기 위하여 아래와 같은 과정을 거치는 것으로 보입니다.

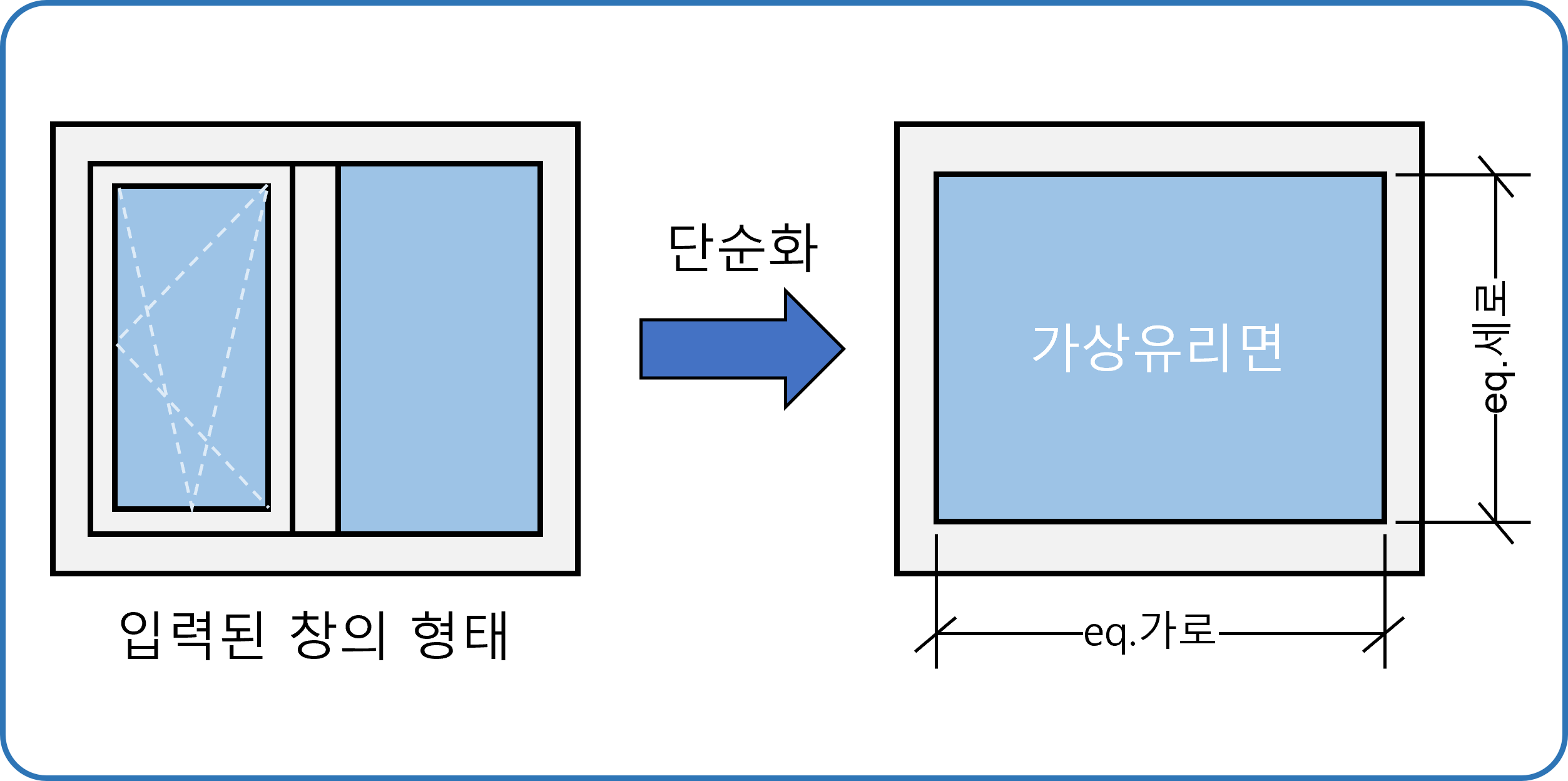

[1] 입력된 창호를 첨부된 그림과 같이 단순화하여,
[2] 유리의 단위 면적당 일사획득량을 산출하게 되고,
[3] 2번에서 계산된 단위면적당 획득량은 입력된 유리 면적에 대한 일사획득량을 계산할 때에 다시 사용됩니다.

창의 형태에 따른 경우의 수가 많은 탓에 창을 단순화하는 과정을 진행하는 것으로 보이며,
말씀하신 유리면적의 불일치는 단순화 과정에서 발생하는 약간의 오차로 생각해주시면 될 것 같습니다.
