순천 19호 유정헌 기초공사-배관인입,철근배근,타설

2 콜루 19 1,195 04.01 17:12






 유정헌의 기초공사가 계속 되었습니다.



현장 입구가 협소하여   일의 진행이 공정마다 하루씩 늘어나고 있습니다. ㅜㅜ

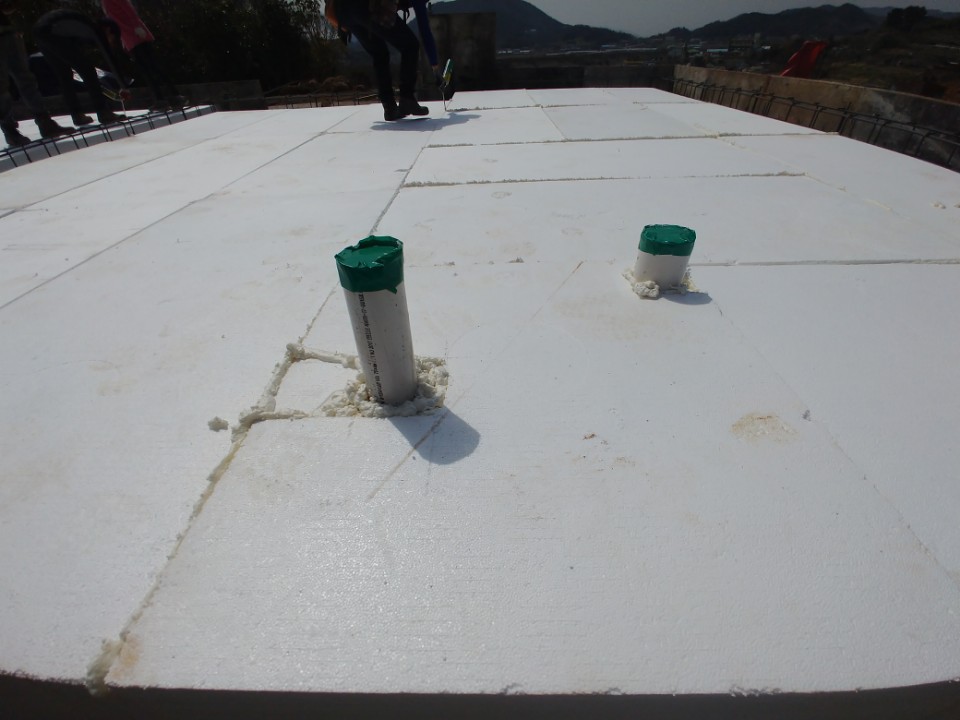

토목용 Eps 400 을 되메우기 대신 시공하엿습니다.



단열재 밀착하여 시공하는것은 연습이 잘 되어 있는 팀이라 ..



이부분은  되메우기용이라고 말해 주었는데도 ,,참 잘해 주었습니다. ㅎㅎ





그 이후  Pe 필름으로 단열재를 감싸주고  비닐 후크로 찍어서  단열재가 잘 포장되도록  시공하였습니다.



설배배관은   VG1으로 배관 하였습니다.



단열재의 손상을  맊기위해서  단열재 위로 배관을 하고   슬라브 두께를 300으로 타설하였습니다.



지중 전선 인입 거리가 너무 멀어서  중간에  매립함을 묻어서  차후를 대비했습니다.



콘크리트의 수평을 최대한 잡아내기 위하여   강선을 띄워  내부수평을 잡도록 하였습니다.



스텐레스 5/8 inch L 앙카를  4 feet (1200mm)  간격으로 시공하였습니다.



일정하게 간격을 유지하도록   홀더를 제작해서  가로철근에 걸리도록 설치하고



모든 앙카가 가로철근에 걸린것을 확인하고   타설하였습니다.



동료의 파우치가  너무 무거워 보여서  한컷 찍었습니다. ㅎㅎ



굉장히 힘좋은 동료로   유정헌의 현장 담당을 하고 있습니다.




























Comments

2 콜루 04.01 17:23
홈페이지에 글을 올리기 복잡하내요

사진을 올리고  사진을 보면서 설명을 쓰면 좋은데  한번에 사진을 모두 올리고    무슨사진을 올렸는지 기억하면서  글을 쓰려니 ... 기억력에 한계가 느껴집니다. ㅎㅎ

그래도 ~ 늘 감사합니다.
1 내그림자 04.01 17:35
사진을 올리고 저장한 후에
수정눌러서 사진 보면서 글 작성하면 되지 않을까요?

수고스럽겠지만 이렇게 올려주는 사진을 보면서 공정을 배우고,
꿈을 키워가는 사람도 있습니다.

좋은 작업사진과 글 항상 잘 보고 있습니다.
항상 안전작업 하시길 바랍니다.
감사합니다.
2 콜루 04.01 17:43
그렇게 해도 사진은 보이지 않습니다. ^^ ::
따로 올릴사진을 다른 폴더에 번호붙혀놓고 올린다음  올릴사진의 번호를 보면서  글을 적었습니다.
도움이 되신다니 보람됩니다
1 유리그림자 04.01 20:39
너무 고생이 많으세요
덕분에 안심이 됩니다.

그런데 한가지

여정헌이 아니고 유정헌 입니다
계속 잘못 쓸까 말씀 드립니다.
2 콜루 04.01 20:43
헛..수정하였습니다.
M 관리자 04.01 22:57
글쓰기 화면에서... 글쓰기창 오늘쪽 위에 "그림"버튼이 있어요.
이 것을 사용하면 글을 쓰면서 사진을 올릴 수 있습니다.
3 이명래 04.01 23:58
스텐레스 5/8 inch L 앙카를  4 feet (1200mm)  간격으로 시공하였습니다
라고 하신 부분...

왜 inch와 feet 를 쓰시는지오?
목조주택이라서 그런 것인지 모르겠습니다만...
3 trueman 04.02 08:32
사진과 설명 감사합니다. 앵커 고정 방법은 초보자인 저로서는 좋은 아이디어 같습니다~
M 관리자 04.02 09:20
이명래선생님..
국내 경량목구조 건물은 모두 인치단위를 씁니다.  북미에서 그 치수 그대로 들여다 적용한 채로 계속 그렇게 사용되고 있습니다.
1 TBBlock 04.02 09:52
콜루님 수고 많으십니다.

기초가 시공되는 모습만 봐도 건물의 완성도가 어떨지 짐작이 됩니다.
멋지십니다!
3 권희범 04.02 10:51
아이고 펌프카 없이 하신 거에요?
고생하셨습니다.
2 콜루 04.02 17:14
덧글 남겨 주셔서 감사합니다.

관리자님 감사합니다.

이명래선생님
제 연장 주머니에는  줄자가 두개 들어있습니다.
인치 자와 미리 자

목조주택용 자재들이 인치 피트로 나오기 때문에
미리로 쓰기가 많이 불편해서
수입 목자재를 쓸때는 미리 인치를 쓰고
구조체 공사가 끝나면  다시 미리를 쓰고 있습니다.

TBBlock 님 격려의 말씀 감사합니다.

권선생님 덧글 감사합니다~^^
M 오대석 04.02 17:40
기초 평활도가 정말 좋아 보입니다. ^^ 앵커 고정 방법은 정말 멋진것 같아요
G 지현 04.03 20:16
저 이 주택 관심있어서 담양에 지어졌을 때 견학 갔었는데요, 제가 사는 순천에 지어진다니 너무 신기하고 좋습니다.
저도 기회가 된다면 주택 지어 살아보고 싶네요.
G ccsks2003 04.04 15:19
표준주택도 누가 시공하는가에 따라 시공품질이 달라지는 것 같습니다. 표준주택을 시공한 모회사의 시공현장을 보면서  목골조에 대한 기본조차 준수치 않는 것을 보고, 과연 표준주택도 제대로 시공하였을까하는 의구심이 들었습니다.
이 회사처럼 이런 시공을 한다면 신뢰가 갑니다.
표준주택으로 패시브하우스를 짓고자 하는 건축주라도 시공을 잘하는 회사에게 의뢰하셨으면 합니다.
M 관리자 04.04 15:48
네.. 그래도 표준주택은 걸러지는 장치가 있습니다.
협회에서 공사를 검토하여 수정할 수 없는 문제가 있을 경우 인증에서 제외되므로 계약위반이고, 거기에 대한 모든 책임은 시공사가 지게 됩니다.
그럼에도 불구하고, 편차가 있는 것은 사실이며 이 것을 줄이는 노력은 저희의 몫인 것 같습니다.
2 쌩크 04.06 11:55
인발력 때문에 J앙카를 쓰는거라고 기초 철근에 용접을 해야한다고 하는 분이 있어서요.
인발력이 뭔지 정확히 모르겠는데 J앙카가 그냥 콘크리트에 심어져 있는 걸로는 부족할까요?
M 관리자 04.06 19:22
그렇지는 않아 보입니다.
구조기준에 의하면 "볼트의 머리 부분이 기초 내에 180 mm 이상 묻히도록 설치한다."외에는 없습니다. 용접을 이야기하는 것은.. 콘크리트 타설시 앵커가 움직이는 것에 대한 대응방안으로써 나온 것 같습니다.
M ENO 04.06 20:47
