좌충우돌 제로에너지 리모델링 - 4. 창호편(엔썸블라인드창호)

M 정광호 22 8,289 2019.10.11 22:59

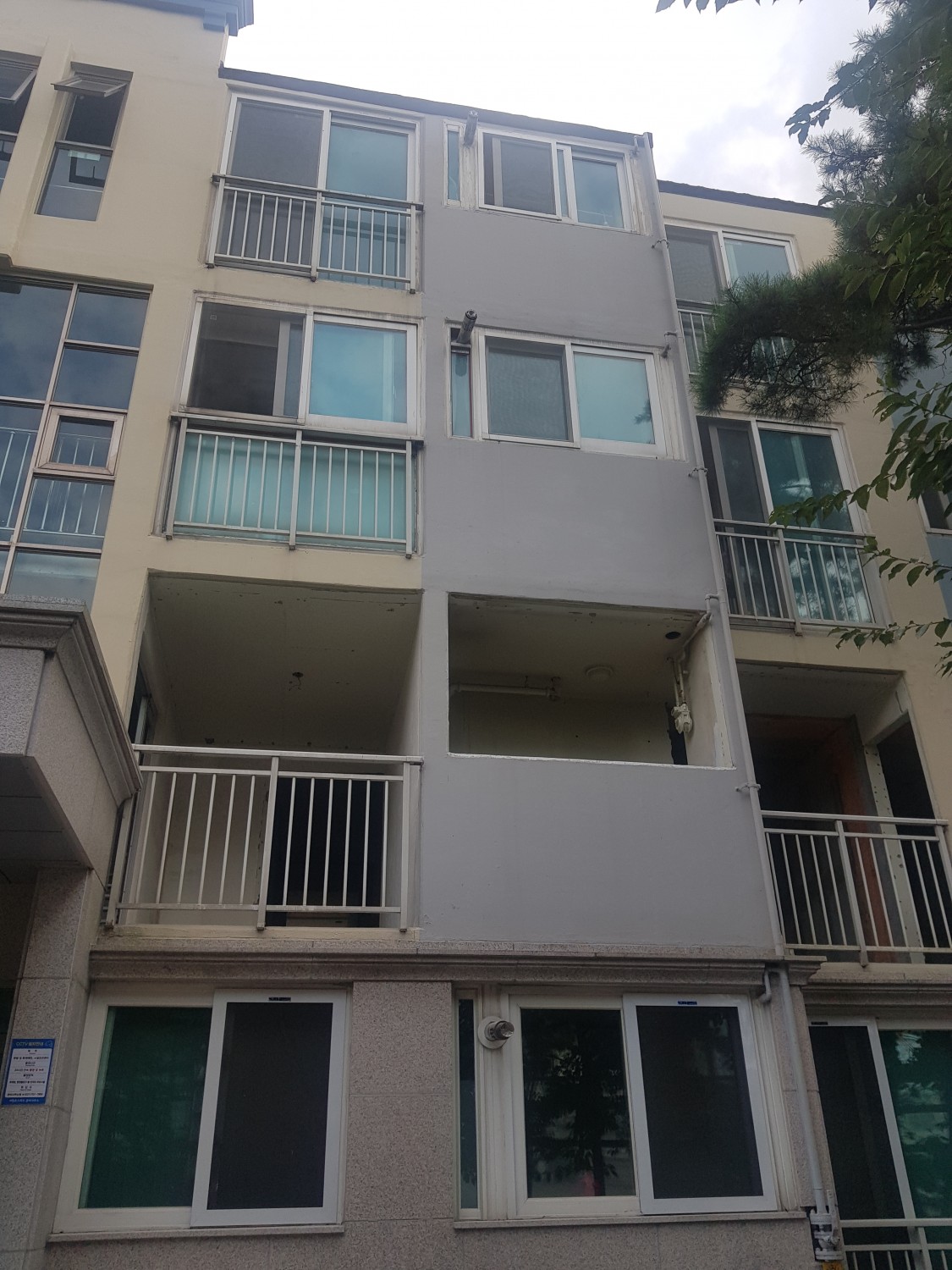

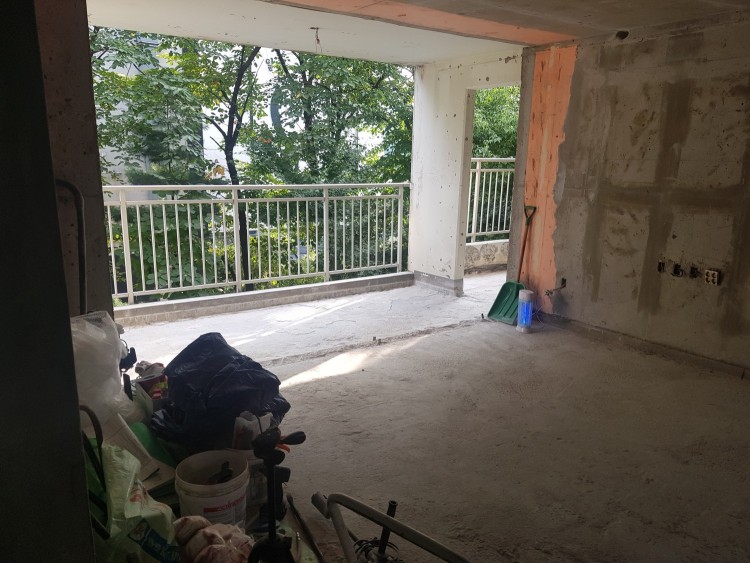

무사히 태풍이 지나가고

창호시공을 위해 천막을 걷어냈습니다. ^ㅡ^

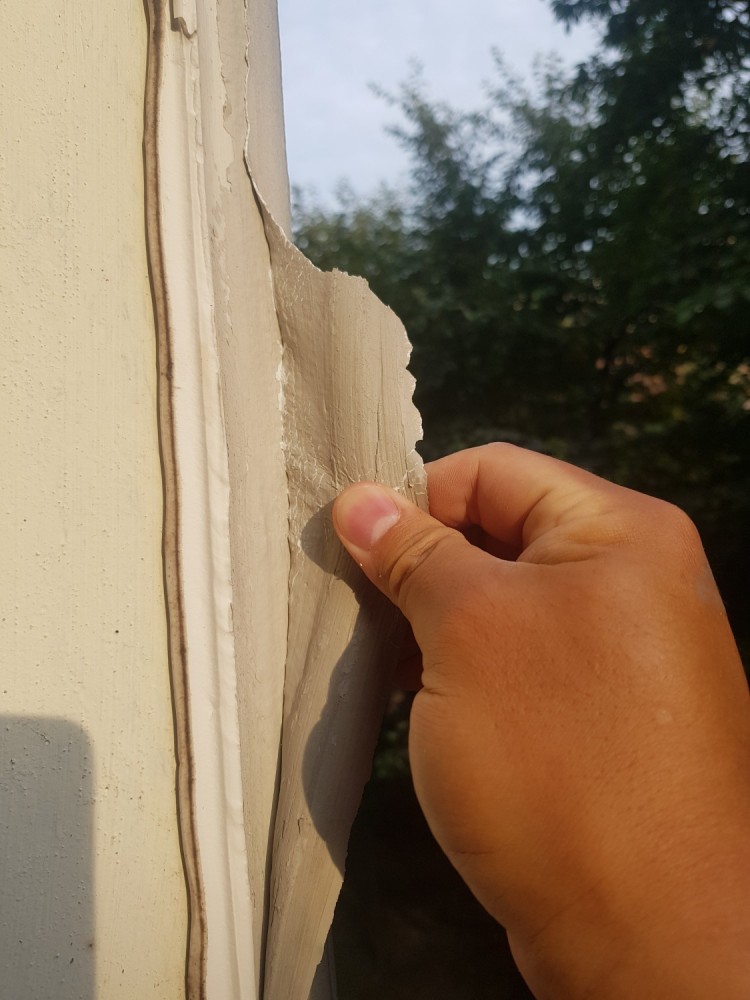

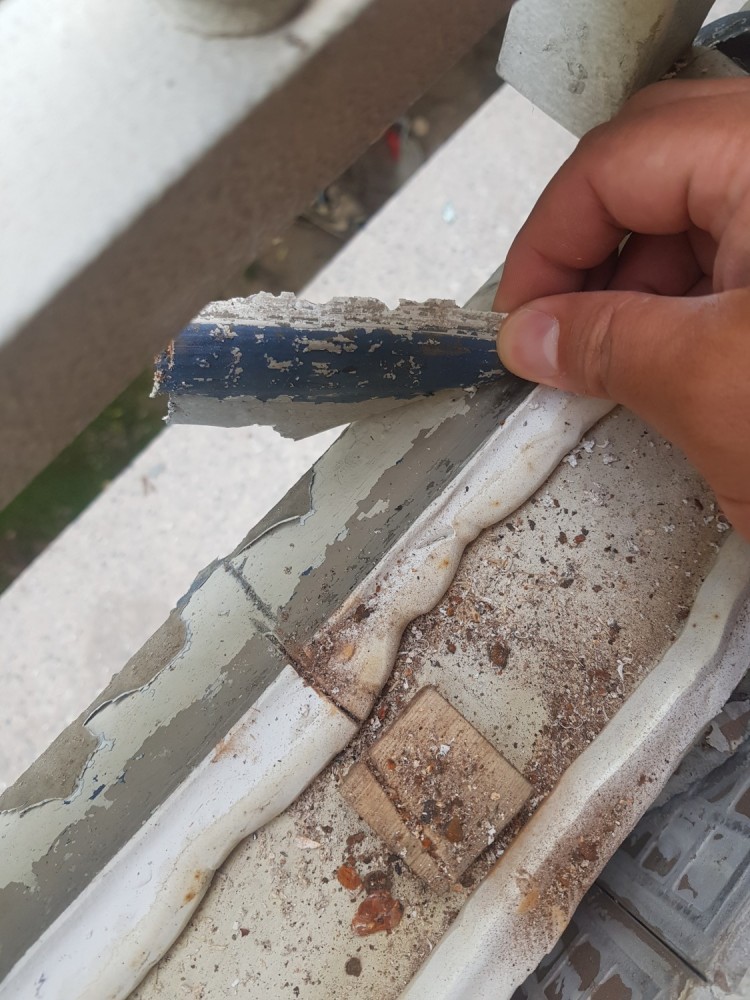

실리콘에... 실리콘에...  실리콘이 덧발라져 있습니다.

이럴 수 밖에 없는 현실이 가슴아프네요.

실리콘 제거에만 꼬박 하루가 걸렸습니다.

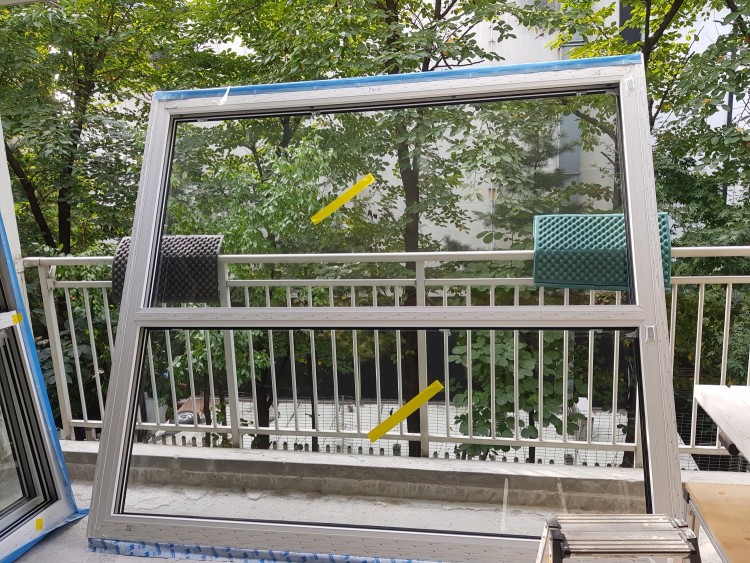

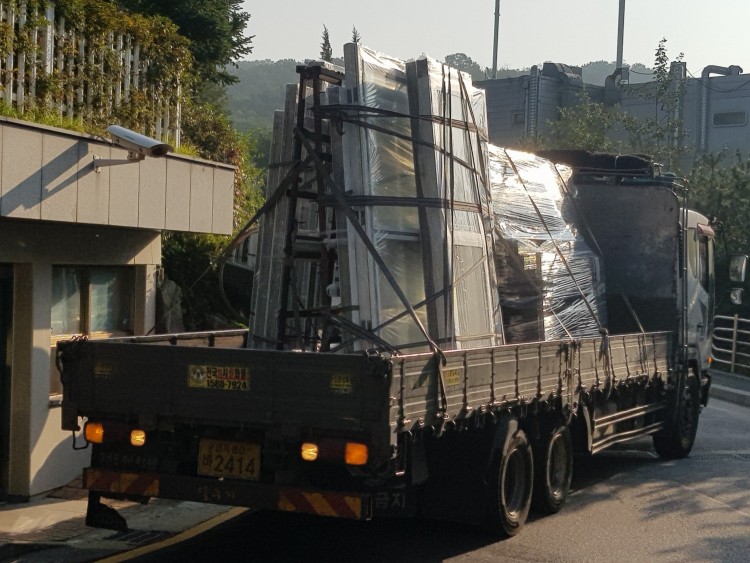

창호가 도착하였습니다~

거실 창 사이즈가 대략 가로 4m50cm정도여서

가운대 픽스, 양쪽으로 상부 T/T, 하부 FIX로 3등분하였습니다.

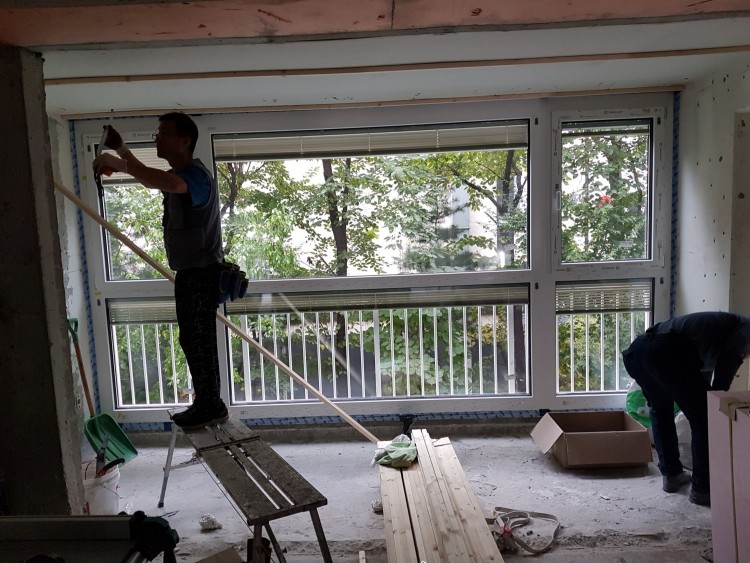

거실창 가운대 픽스 부분입니다.

거실 창의 중간 바를 난간 높이와 맞추었습니다

사진에 잘 보시면 창호 안에 블라인드가 있습니다.

3중창 외부에 블라인드가 들어있는 창이 하나 더 있는 총 4중창 구조입니다.

일사에너지 획득을 최소화하기 위해 남향창 전체를 블라인드 내장형으로 시공하였습니다.e8d43db8d946cc2f12eeeeee3dcb0f1c_1570798984_3211.jpg
내단열이기에 열교 부위에 결로방지 단열재를 시공하게 되면 창틀과 만나게 됩니다.

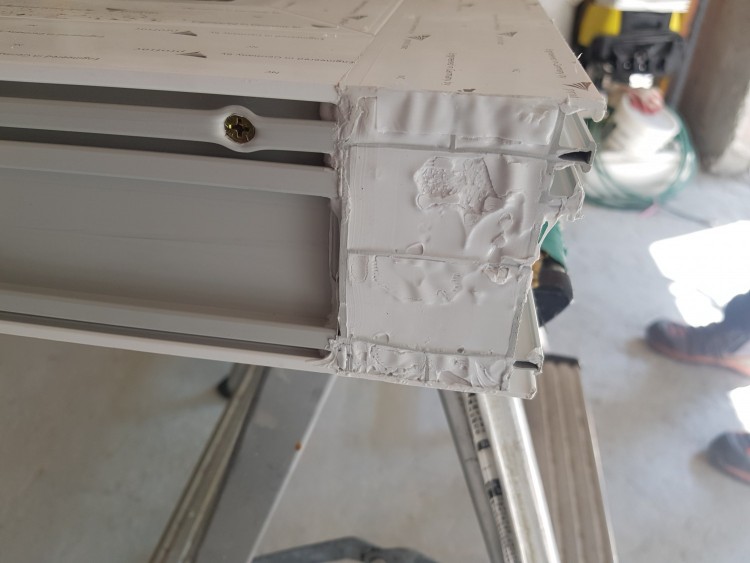

단열재와 마감두께를 고려하여 창호 테두리에 덧바를 추가하였습니다.

꼼꼼하게 실리콘으로 채워서 제작해주셨네요.ㅎ

엔썸임직원 여러분에게 감사의 말씀을 드립니다~

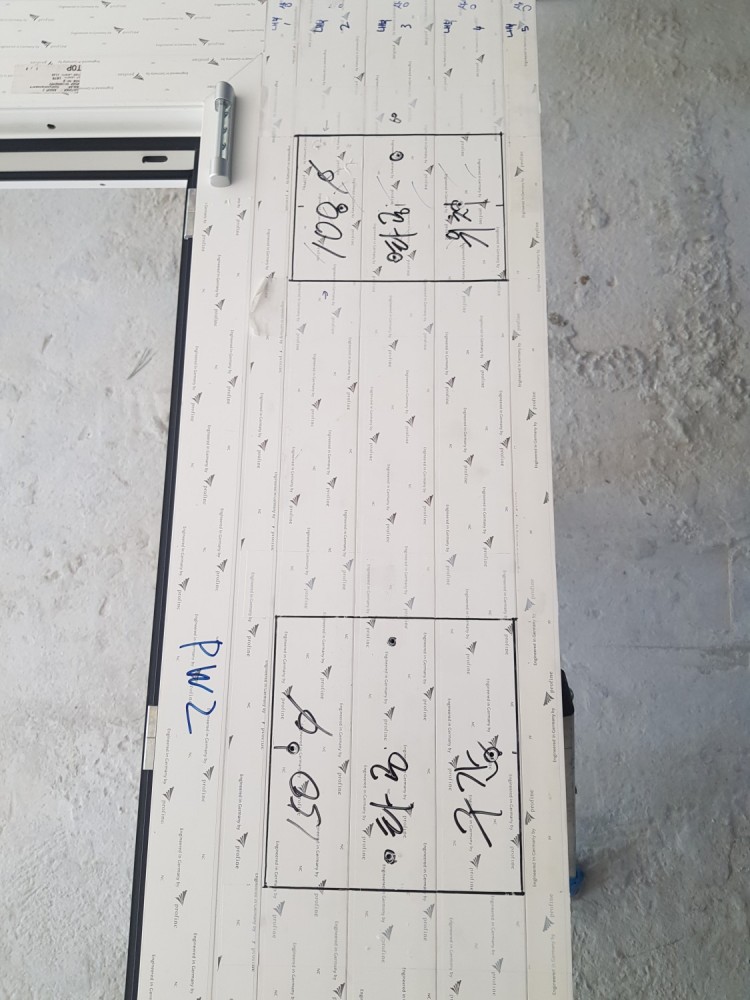

보일러 연통과 공조기의 OA,EA가 나갈 곳에 덧바를 다중으로 연결하여 벽을 만들었습니다 ㅡㅡ;

사진상의 100파이는 보일러 연통이며 하부 150파이는 공조기의 EA 부분입니다.

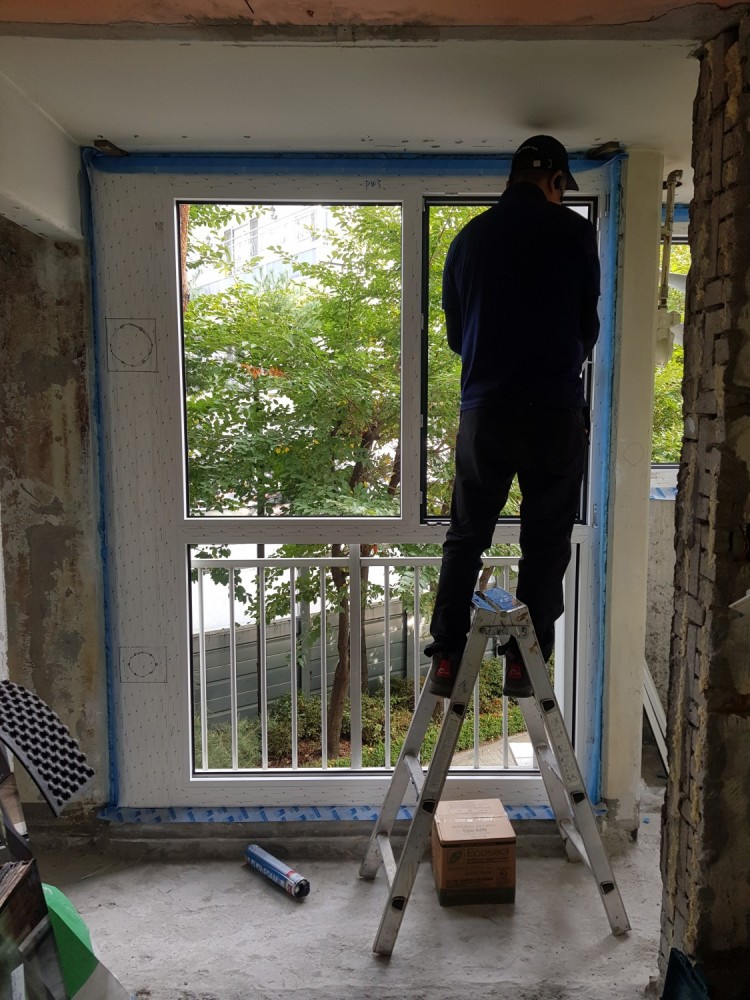

엔썸의 창호시공 장인이라 불리는 분이 창호 기밀 테이프를 시공하는 모습입니다.

내부는 기밀테이프 외부는 실리콘으로 마감하였습니다.

바닥에 나뒹굴러다니는 파란색 깡통은 Soudal Flexi 폼입니다.

창호는 열고 닫을 때마다 문 전체에 충격이 가해지기 때문에

일반폼으로 시공할 경우 폼과 창틀이 분리되어 틈이 생기게 됩니다.

수달 폼 같은 연질폼은 이를 방지하기 위해 나온 제품으로

굳은 후에도 스펀지처럼 말랑말랑하답니다.


창호시공을 맞추고 현장을 정리한 후 합판에 누워서 담배를 한대 폈습니다.

바로 옆이 넓은 도로인대 차소리가 안들립니다. ㅎㅎ

오히려 도로와 멀리 떨어진 현관 쪽에서 소리가 나는 것처럼 느껴집니다.

후후 창문 기가 막히네요.



여기까지 창호편이었습니다.

즐거운 주말 보내시기 바랍니다~ ^^



Comments

M 정광호 2019.10.13 20:14
블라인드 창호 설치면과 건물의 방위를 표시한 이미지 도면입니다.
G 오광석 2019.10.28 22:22
앤섬창호기밀은 대단 한것 같습니다. 문을 닫았을때 열었을때 소음이 이렇게 차이나는 창호는 처음 인것 같습니다.
G 유석희 2019.11.04 21:25
에셈창호 첨들어요
KCC할라 했는데
블라인드형 3중창호라니 이 팔랑귀는 솔깃하네요
사이즈 보니 장난 아닌데( 방 ㅡ베란다 ㅡ방)
견적 궁금하구요
거실쪽 베란다 둥근형인데 둥근형도 가능한지도 궁금합니다
G 정광호 2019.11.04 23:20
엔썸창호는 독일 케멀링사의 프로파일로 고단열, 고기밀 창호와 도어를 제작하는 회사입니다.
외부 블라인드는 창호의 면적과 방위에 따라 다르지만
일반적으로 냉방부하를 30%이상 절감시켜 줍니다.(대신 낮에 좀 어둡게 살아야합니다 ㅎ)
둥근형이 가능한지는 본사에 문의해보시기 바랍니다.
전 둥근형을 써본적이 없어서요 ^^;
M 관리자 2019.11.04 23:36
둥근형은 안됩니다. 그 창 만은 일반창으로 하셔야 합니다.
6 gklee 2019.11.09 00:57
창틀에 채워진 실리콘은 어떤종류인가요? 저희가 펫게이트를 설치해야하는데 최대한 빈공간을 그 실리콘으로 채우려고합니다.
M 관리자 2019.11.09 08:35
저발포 연질폼이며  수달폼이라는 이름을 가지고 있습니다.
6 gklee 2019.11.09 10:11
답변 감사합니다. 그런데 이 실리콘이 그 제품 맞나요? 게이트의 프레임도 골다공증처럼 속이 비어있어서 이것처럼 채우려고합니다.
M 관리자 2019.11.09 14:17
아.. 죄송해요.. 이건 실리콘 실란트여요.. 외부용
말씀드린 것은 파란색의 발포폼이었습니다.
6 gklee 2019.11.09 17:32
외부용 실리콘 실란트. 감사합니다. 펫게이트 오는대로 사다가 꼭꼭 채워넣어야겠어요.
G 김눈팅 2020.09.22 13:49
창호 안에 블라인드가 내장되어있다니
참 편리하고 좋네요
외부차양과 비교했을때 성능은 어떤가요?
M 관리자 2020.09.22 15:33
성능은 외부차양이 더 좋습니다. 물리적으로 당연한 결과라고 보시면 될 것 같고, 다만, 이 경우 가격적인 면에서 유리하므로 선택될 수 있는 범위에 들어 간다고 볼 수 있습니다.
G 미즈리 2021.02.22 15:27
아파트도 외부차양이 가능한가요? 아파트 팔고 패시브 건축하려고 했는데 정광호 건축사님 글 보고 리모델링으로 맘을 돌리는 중입니다^^
M 관리자 2021.02.22 21:57
해당 창호는 가능합니다. 블라인드가 내장형 이거든요.
G dhunter 2021.03.21 16:17
여기는 층이 낮아서 가능했던걸까요? 제 집이 24층 이다보니 앤섬 취급 업체중 어디도 블라인드 내장 창호를 주문해도 그냥 거절하더군요... 한 10개 업체 정도는 컨택해봤습니다.
M 관리자 2021.03.21 16:20
네.. 그렇습니다. ㅠㅠ
층고가 높으면 풍압이 너무 강해서요.. 아마도 설치가 어렵다고 판단을 한 것 같고, 그게 맞는 판단 같습니다.  보통 10층까지가 해당 제품의 한계 같습니다.
G 김정훈 2021.03.23 17:39
앤섬, 살리만더, 레하우 중 어느 창호가 성능이 좋을까요.. 혹시 추천하는 독일식 시스템 창호는 어떤게 있을까요?
M 관리자 2021.03.23 20:53
미세한 차이는 있지만, 세 개 회사 모두 같다고 보시면 되어요. 관건은 시공팀의 경험과 시방서 대로 하느냐에 달려 있습니다.
그러므로 누가 시공을 하게 되느냐를 따져 보셔야 하고, 시공경험이 적거나, 패시브하우스 인증 건물에 창호를 시공해 본 적이 없는 팀을 배제를 해달라고 하시면 되실 것 같습니다.
G 자작나무 2023.12.30 15:30
이 게시물을 읽고 앤썸에 연락을 드렸더니 4층 이상은 설치를 안 한다고 하셔서 저는 11층인데도 거절당하긴 했어요. 그런데 그러면 다른 창호의 경우에도 설치가 힘든 것 아닐까요?
M 관리자 2023.12.30 21:54
그건 제가 연휴 후에 알아 보겠습니다.
제가 놓칠 수도 있으므로, 1월 2일까지 답변이 올라오지 않으면, 상기시켜 주는 댓글 하나 적어 주세요.
1 김동윤 08.31 20:19
다해서 2300정도 드셨다고 본것 같은데, 확장안하고 내부창만 바꾸셨으면 비용이 절반정도로 줄어들 수 있나요?
M 관리자 09.01 09:38
네 그럴 것 같습니다.
