경남 통영시 산양읍 연곡리 - 통영에코아일랜드 에코체험센터 (1.21리터, 패시브하우스)

1 권현효 6 6,560 2011.11.01 14:51
*용도통영에코아일랜드 에코체험센터 (1.21리터, 패시브하우스)
건축물주소[ 650 ] 944
설계사건축사사무소 삼간일목 (정회원사)
시공사(주)YD건설 / (주)예성토탈건설
기계설비설계사(주)세진이앤씨
전기설비설계사(주)화용이앤씨
연면적640.66  ㎡
규모지상1층
구조방식철근콘크리트조

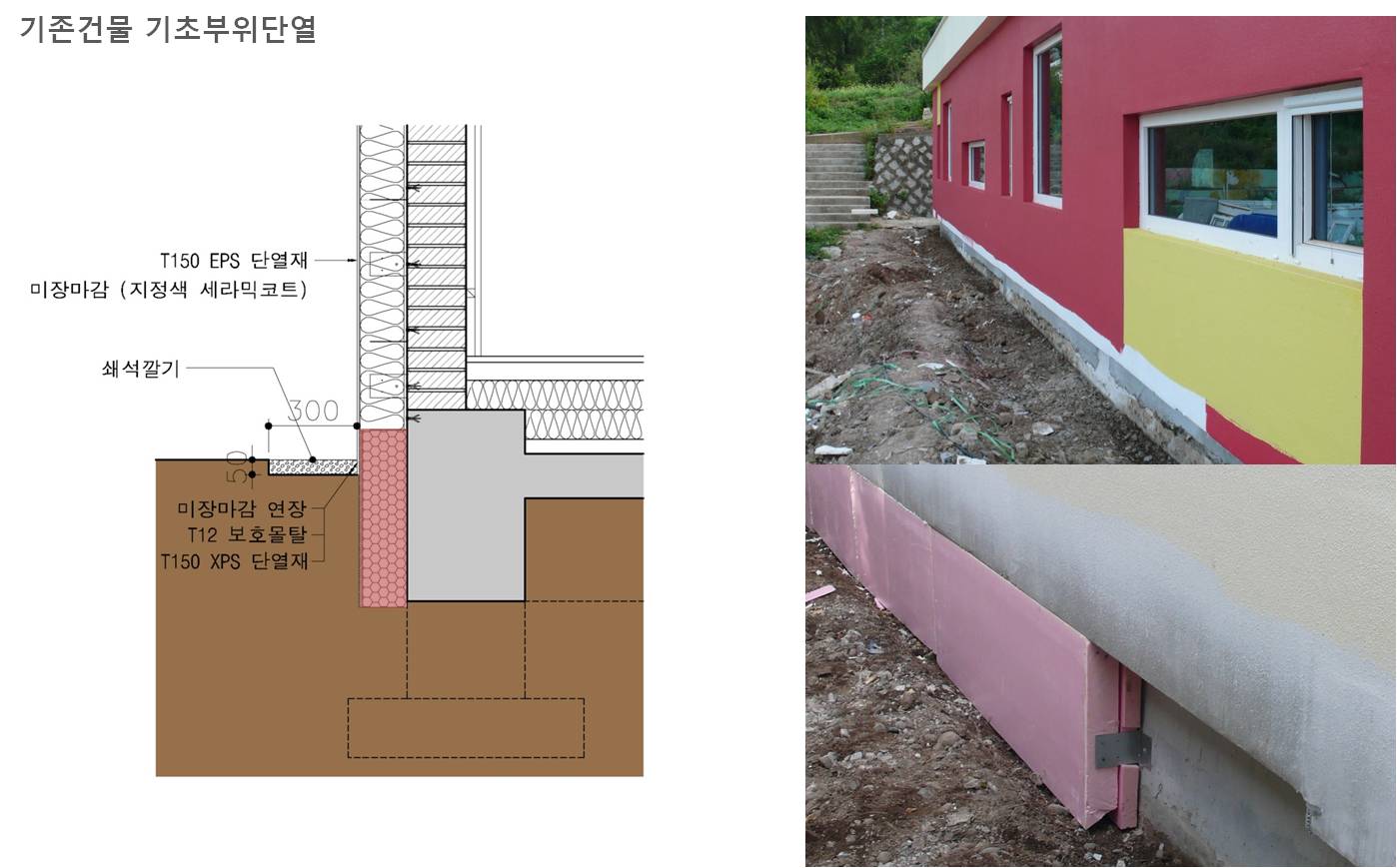

외벽구성건식외단열시스템 160mm
외벽 열관류율0.2  W/㎡·K
지붕구성비드법보온판 150mm
지붕 열관류율0.2  W/㎡·K
바닥구성비드법보온판 150mm
바닥 열관류율0.2  W/㎡·K
창틀 열관류율0.78  W/㎡·K
유리 열관류율0.77  W/㎡·K
창호 전체열관류율
(국내기준)
091  W/㎡·K
창호기밀성능
(국내기준)
0.08  ㎥/㎡·h
유리 g값0.42
기밀성능(n50)0.55  회/h
환기장치효율
(난방효율)
75  %
난방에너지요구량12.1  kWh/㎡·a
계산프로그램CE3
기타사항창호비율(개구율): 8.36%

A/Ve 관계비(형태지수) : 0.85 ㎡/㎥
태양광발전 용량25  kWp
지열히트펌트 용량26  kW
인증번호2011-P-004

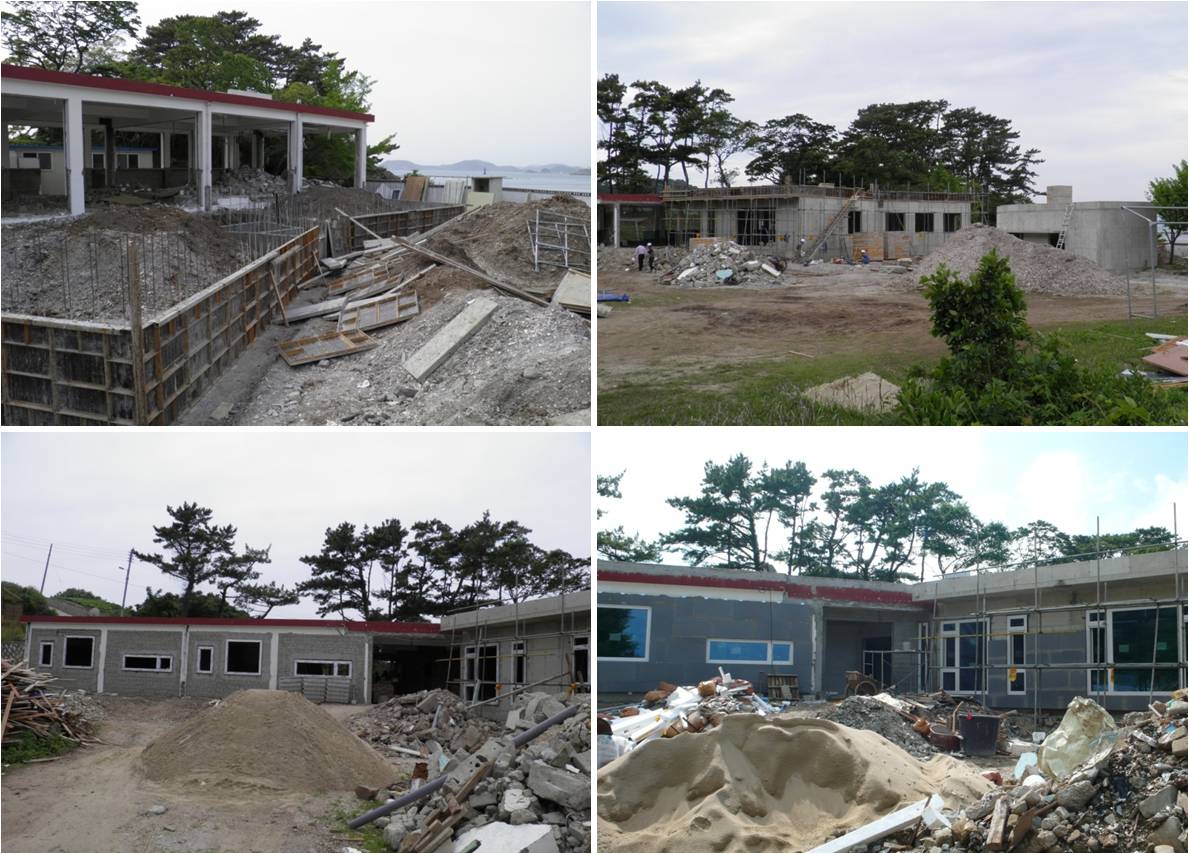

개축공사

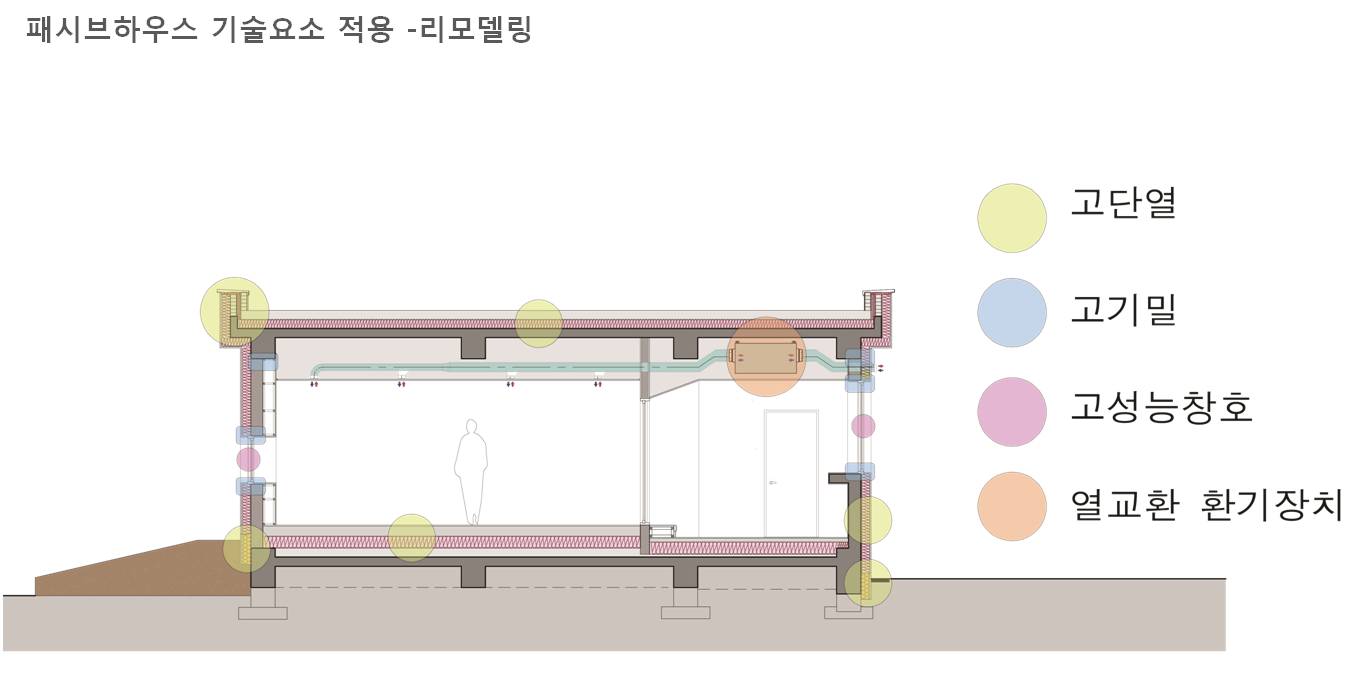

연대도의 두번째 프로젝트로써, 기존의 폐교를 활용하여 방문자 센터로 리모델링을 하였다. 비지터센터와 마찬가지로 패시브하우스 성능을 구현하였고, 기존 건축물을 패시브하우스수준으로 변경한 우리나라 최초의 건축물이다.

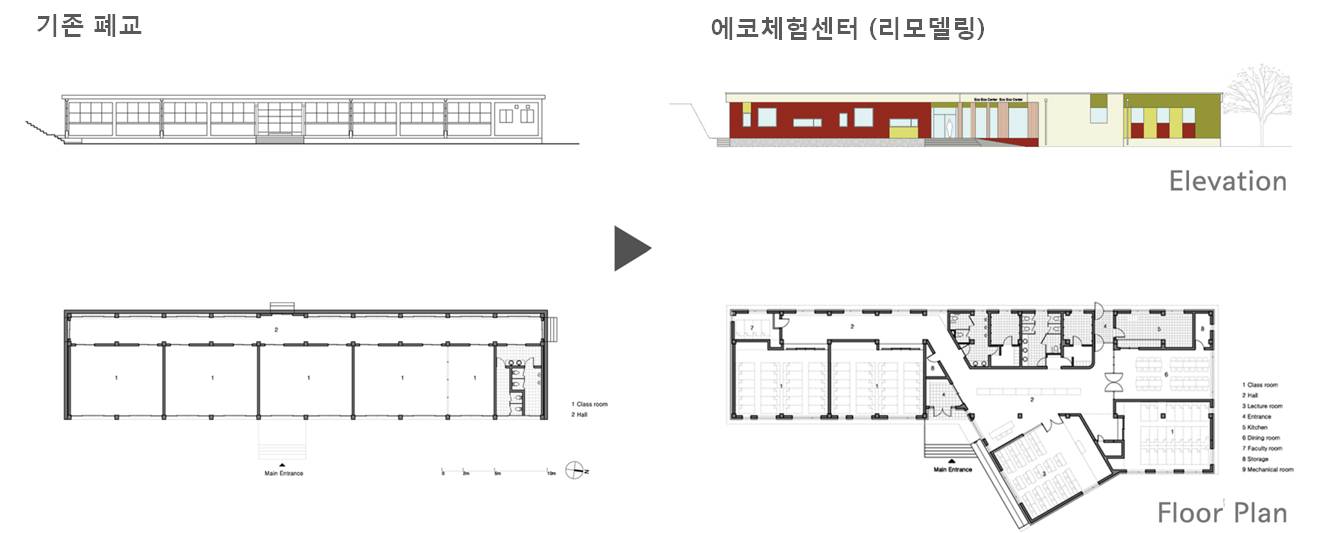

기존 건물의 기능을 최대한 살리면서, 새로운 기능을 삽입하였고, 내외부는 여러가지 색상을 이용하여 다양한 공간감을 느낄 수 있도록 하였다.

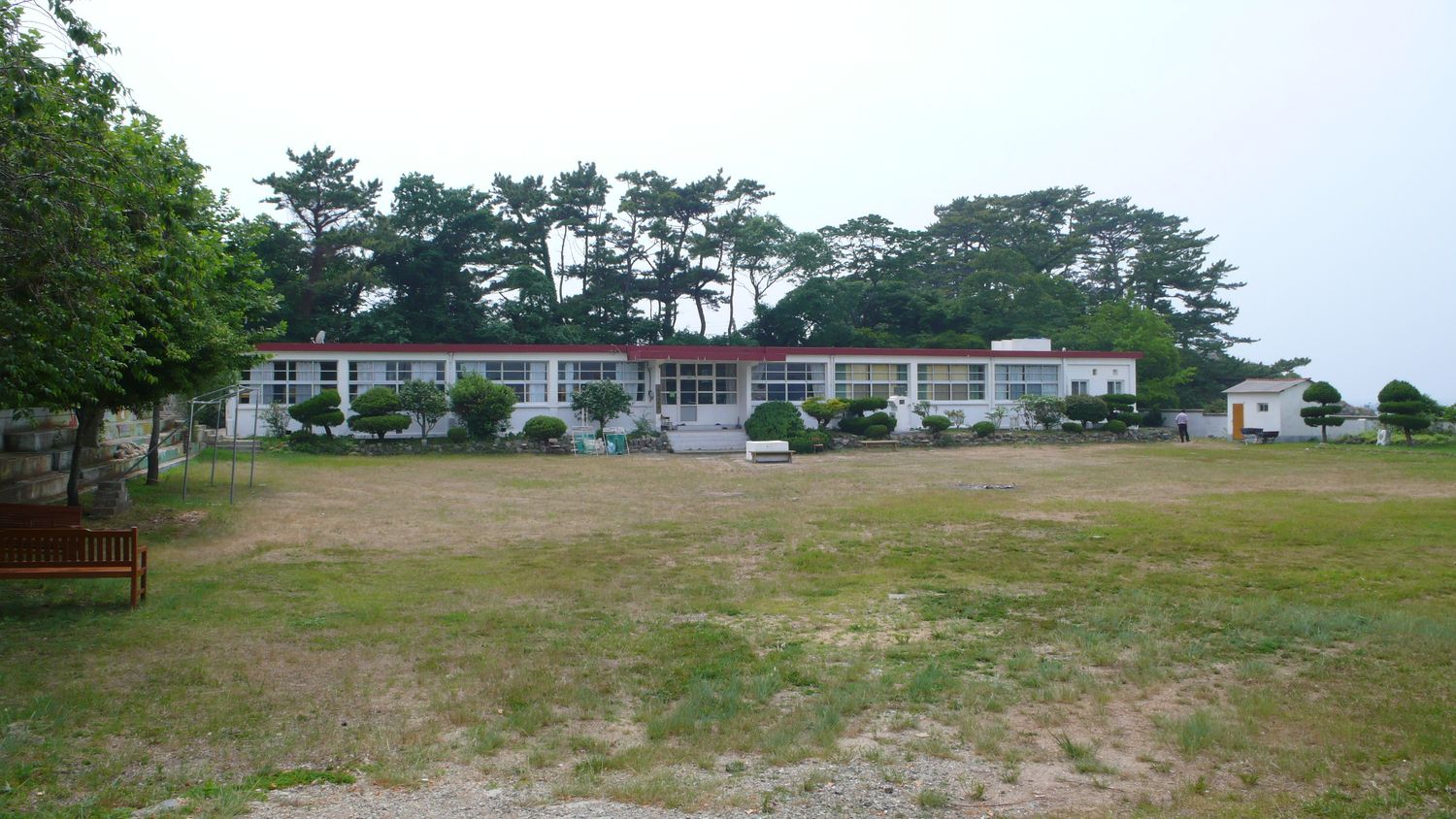

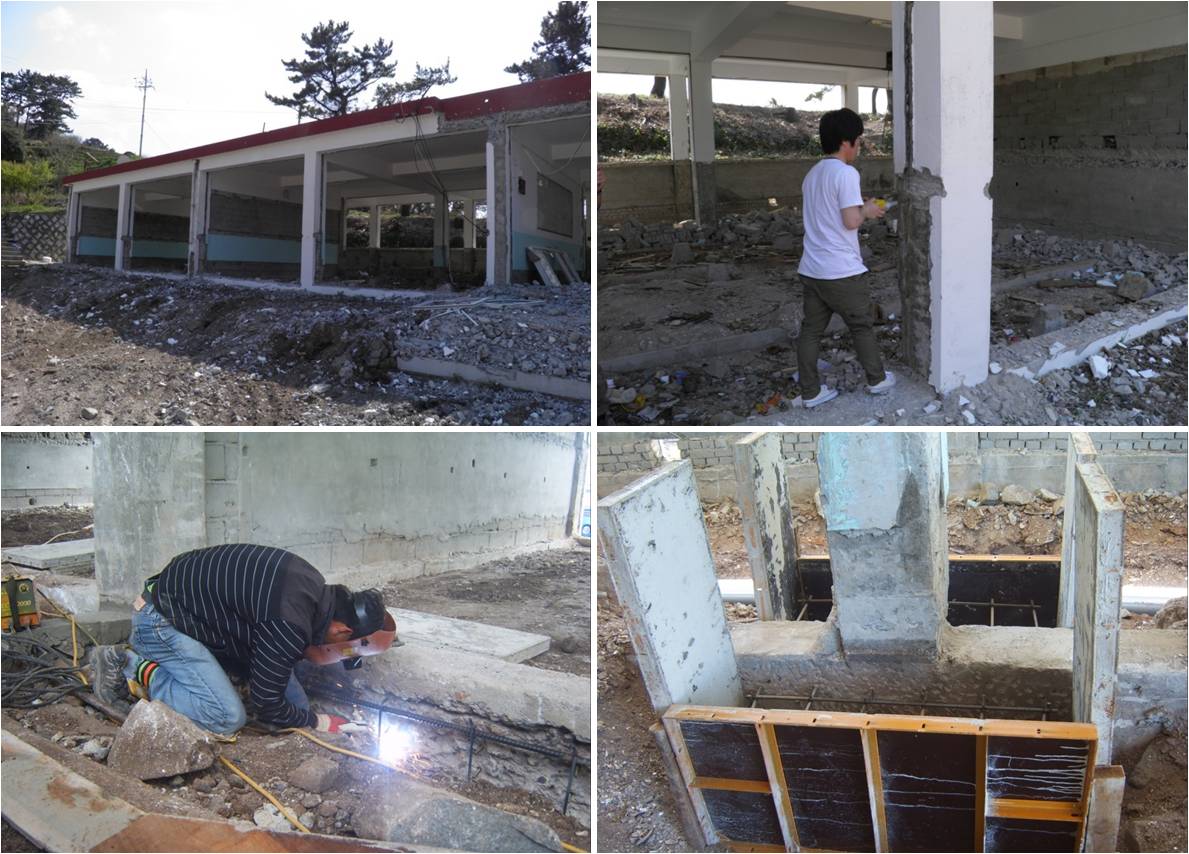

리모델링 전 (구 조양분교)

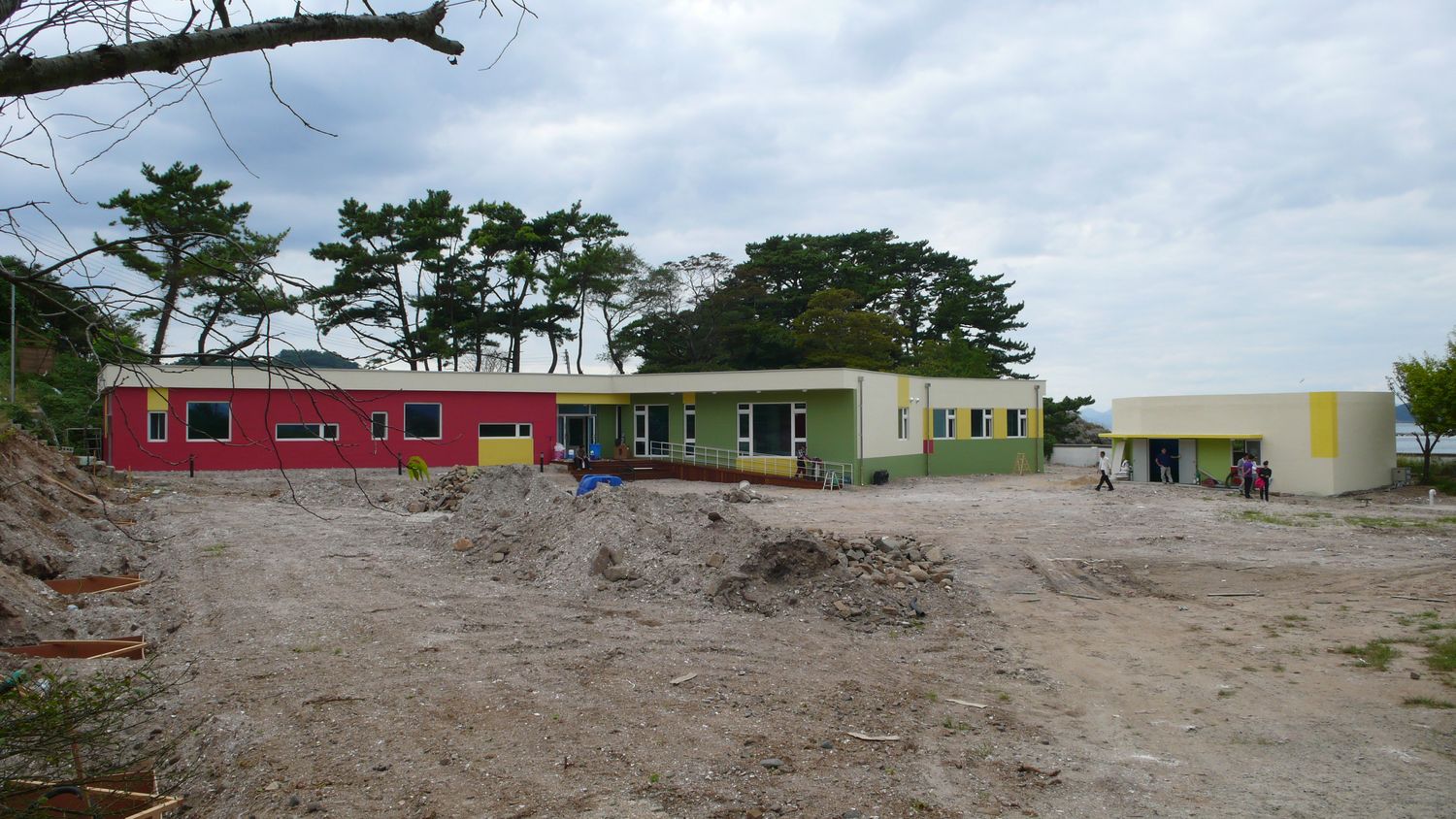

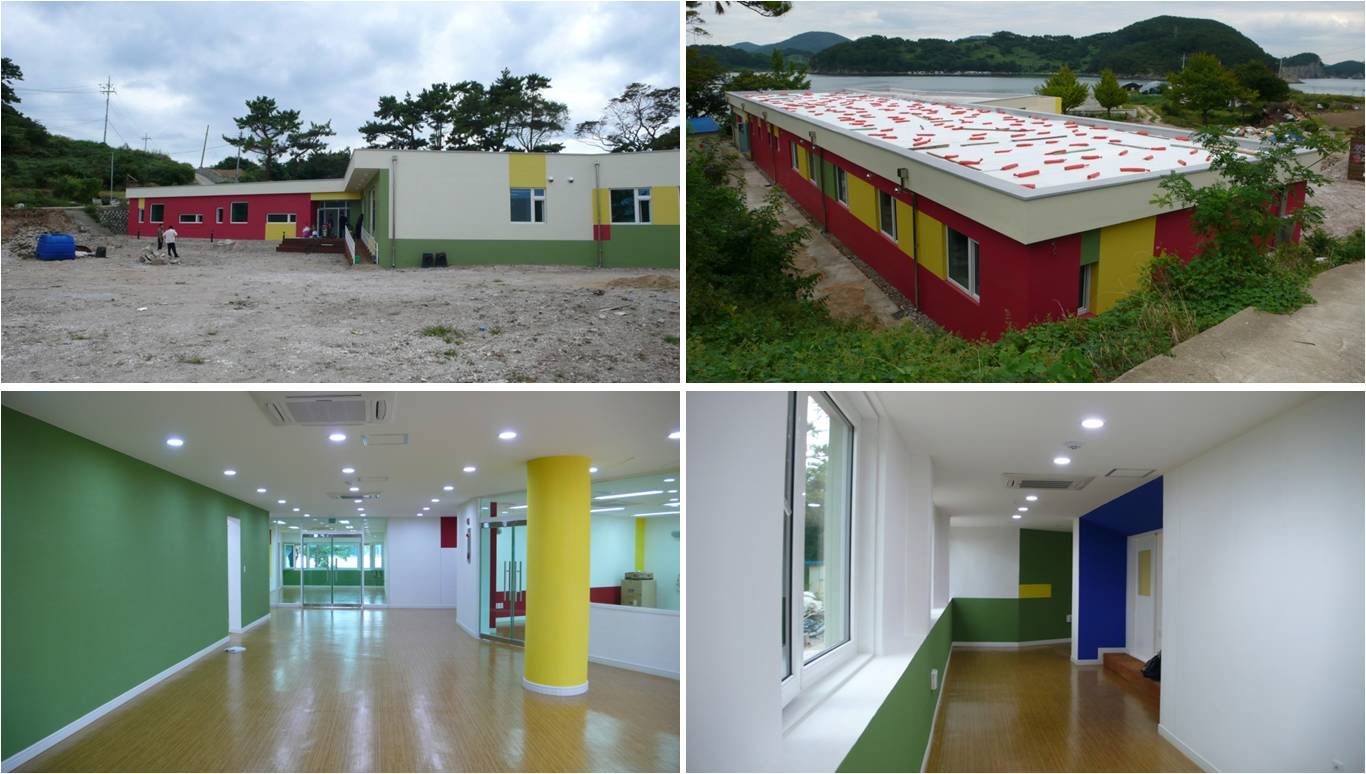

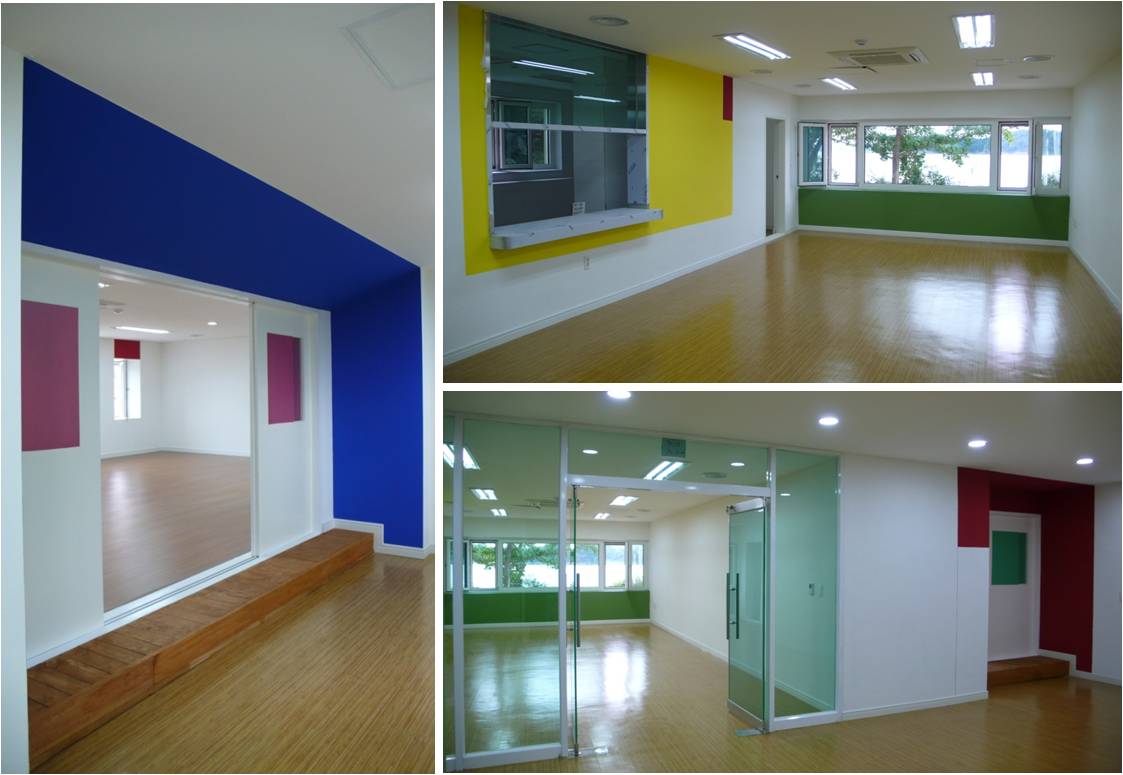

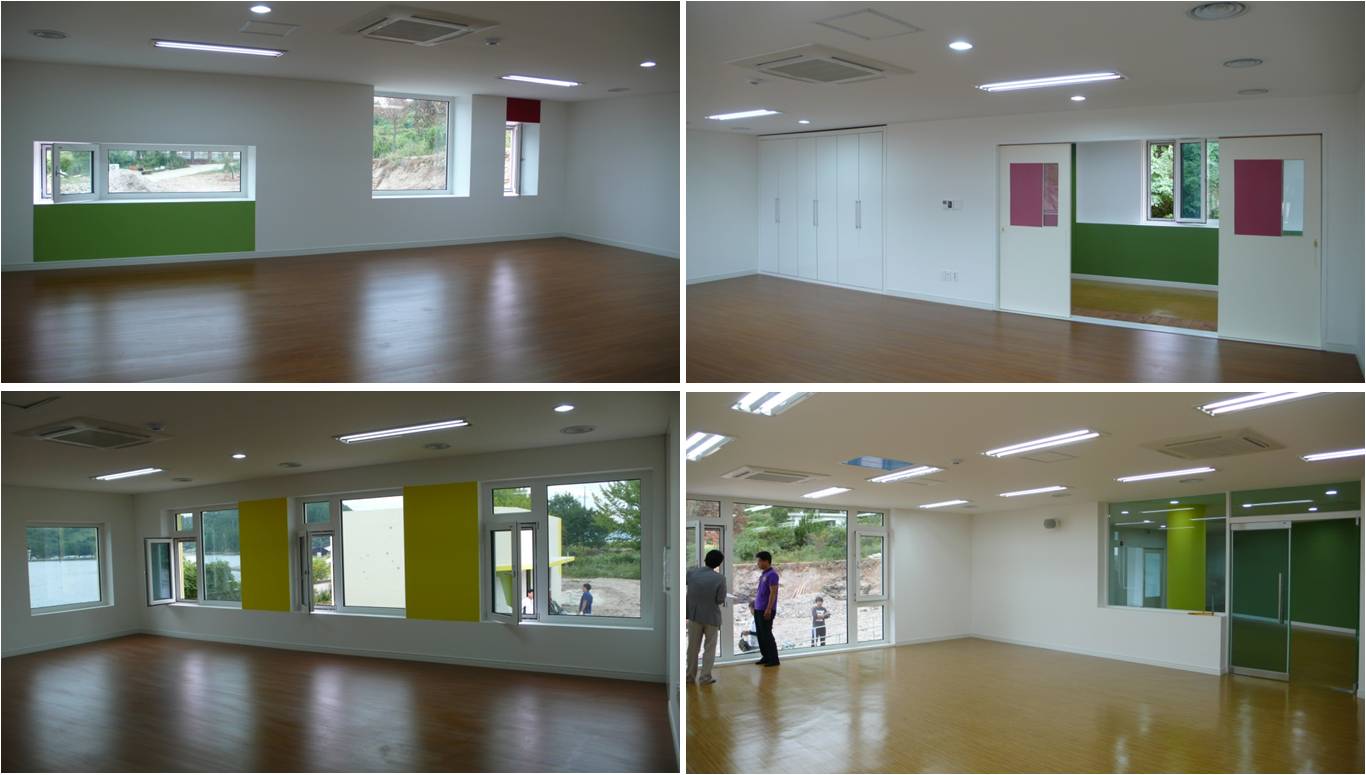

리모델링 후
