경남 함양군 함양읍 운림리 - 단독주택(4.8리터) - 운림리 단독주택

2 한들 0 3,043 2017.12.08 16:58
*용도단독주택(4.8리터)
건축물주소[ 50035 ] 경남 함양군 함양읍 운림리
건축물이름운림리 단독주택
설계사한들건축사사무소
시공사(주)하이센하우스
에너지컨설팅해가패시브건축사사무소
시공기간2017년 5월 ~2017년 8월
대지면적252.3  ㎡
건축면적98.76  ㎡
건폐율39.14  %
연면적82.56  ㎡
용적율32.72  %
규모지상1층
구조방식중목구조
난방설비도시가스 보일러
주요내장재합지벽지, 강마루

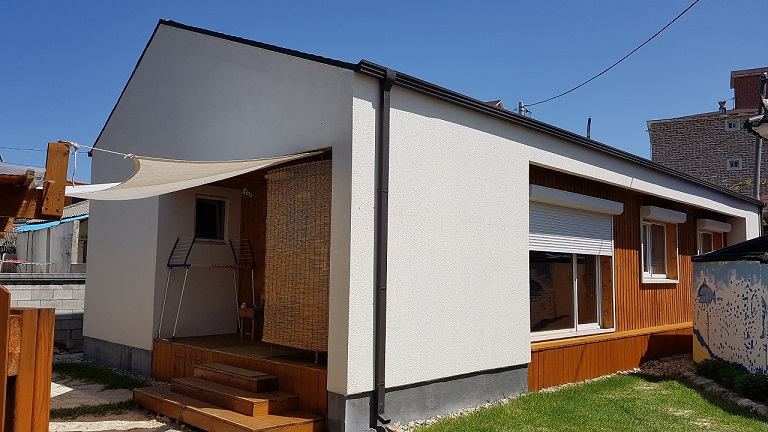

주요외장재외단열미장마감, 방부목사이딩, 아스팔트슁글
외벽구성합지벽지 + T9.5 석고보드 2겹 + 105x105 구조목 (T105셀룰로오즈) + T11 OSB (기밀층) + T120 비드법보온판1종3호 + 스타코
외벽 열관류율0.193  W/㎡·K
지붕구성합지벽지 + T9.5 석고보드 2겹 + 설비층 + T11 OSB(기밀층) + T260 지붕용샌드위치패널(EPS 1-3) + T11 OSB+ 방수쉬트 + 아스팔트슁글
지붕 열관류율0.148  W/㎡·K
바닥구성T100버림콘크리트 + T100 압출법보온판 특호 + PE필름 + T200 철근콘크리트 + T150 비드법보온판 1종2호 + PE필름 + T50온수온돌 + 강마루
바닥 열관류율0.112  W/㎡·K

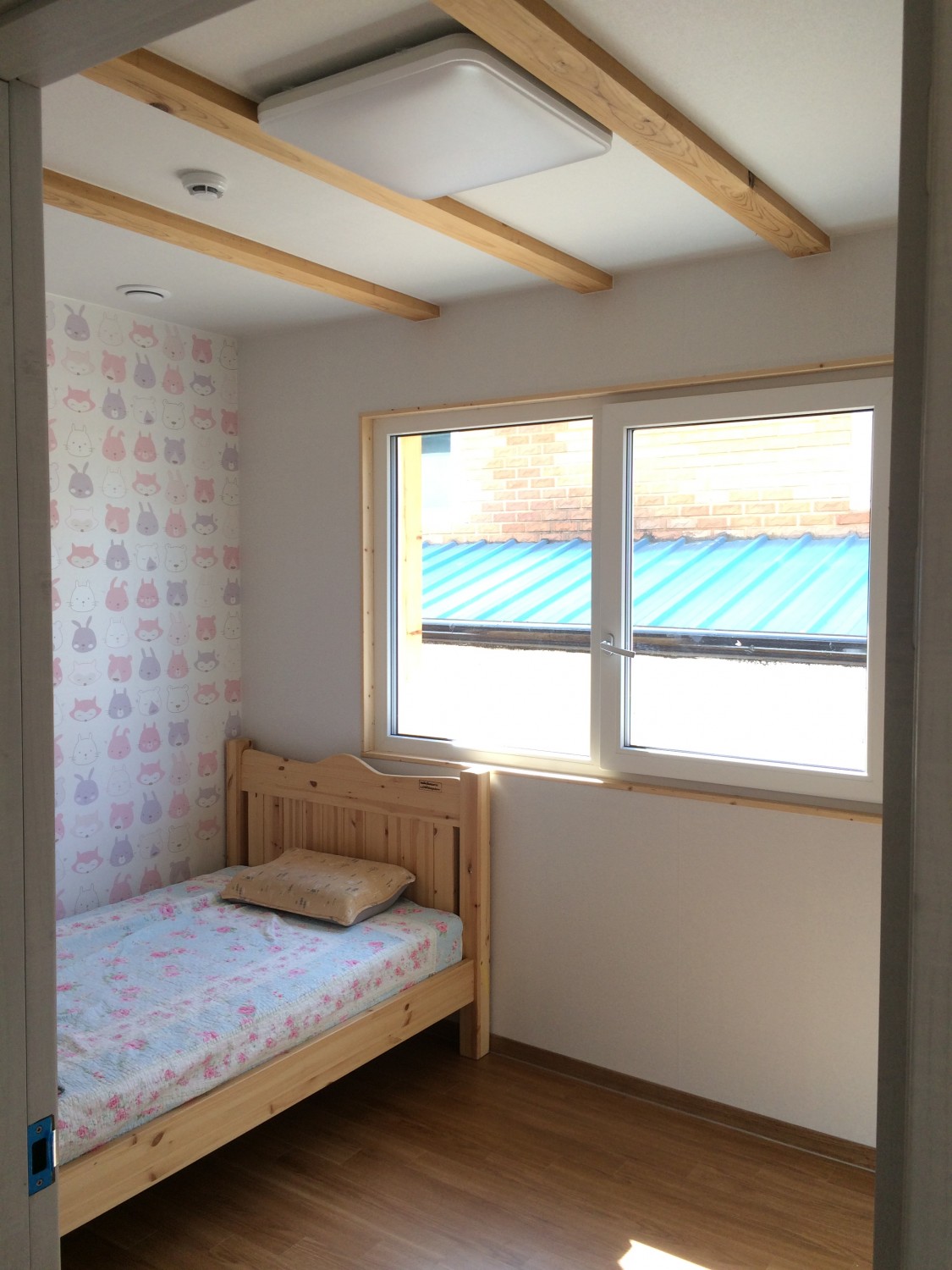

창틀제조사alusplast
창틀 열관류율1.1  W/㎡·K
유리 제조사ensum
유리 구성5lowe+16ar+4cl+16ar+6lowe
유리 열관류율0.76  W/㎡·K
창호 전체열관류율
(국내기준)
1.308  W/㎡·K
유리 g값0.42
현관문 제조사바이킹
현관문 열관류율1  W/㎡·K
기밀성능(n50)0.96  회/h
환기장치 제조사ssk
환기장치효율
(난방효율)
78  %
난방에너지요구량48.08  kWh/㎡·a
난방부하26.2  W/㎡
계산프로그램에너지샵(Energy#) 2017 v2.02

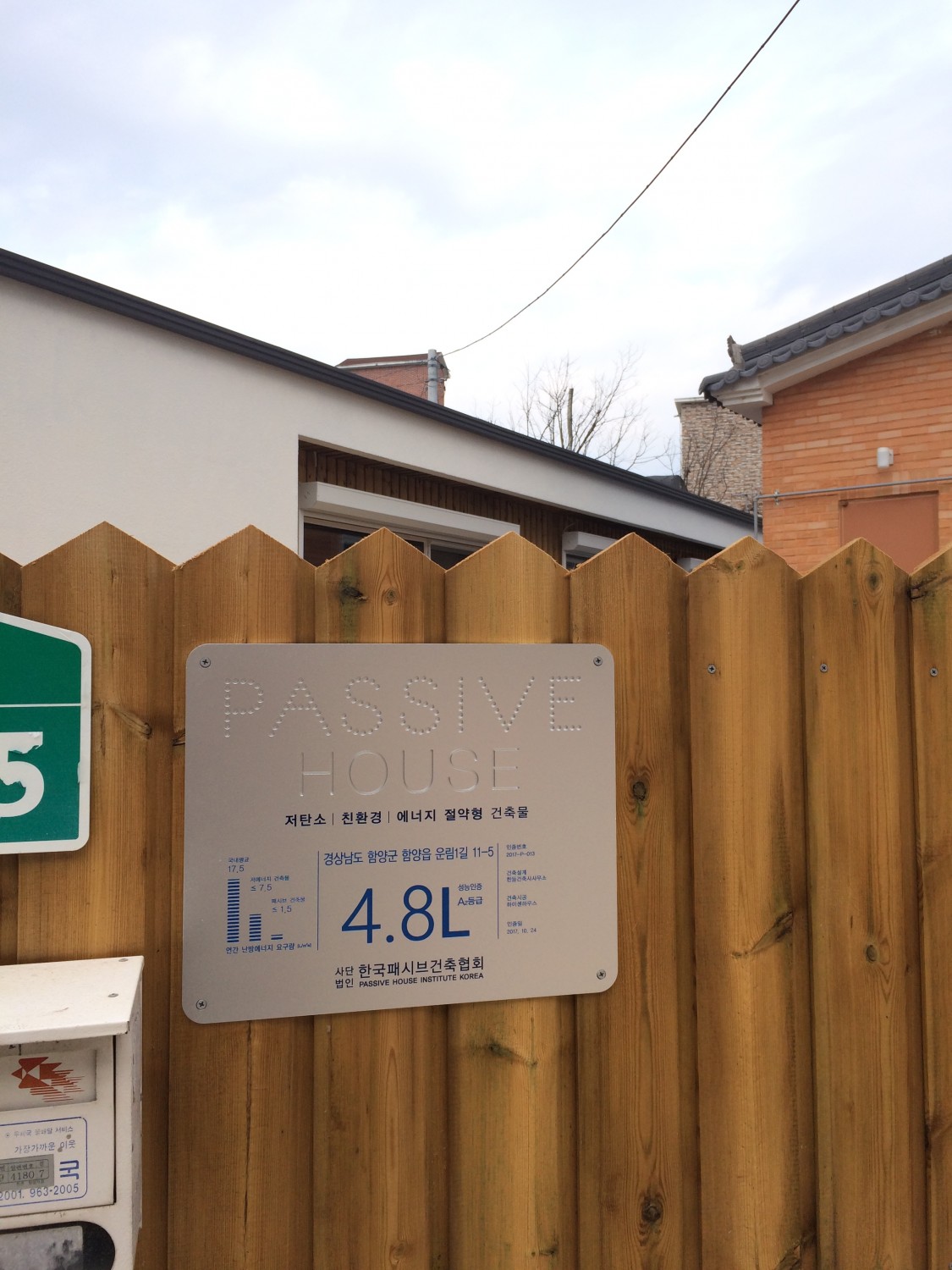

인증번호2017-P-013
신축공사
.
