설계/시공관련 질문

중목구조 벽체및 바닥, 지붕 디테일 문의 드립니다.

G 김부희 1 154 11.08 11:23

안녕하세요 설계사무소에서 질문 드립니다.

항상 눈팅만 하다가 이번에 일본식 프리컷 중목구조를 설계 하게되서 현재 시공중입니다.

시공회사와 디테일 관련한 마찰이 있어서 궁금증을 풀고자 이렇게 글을 올립니다.

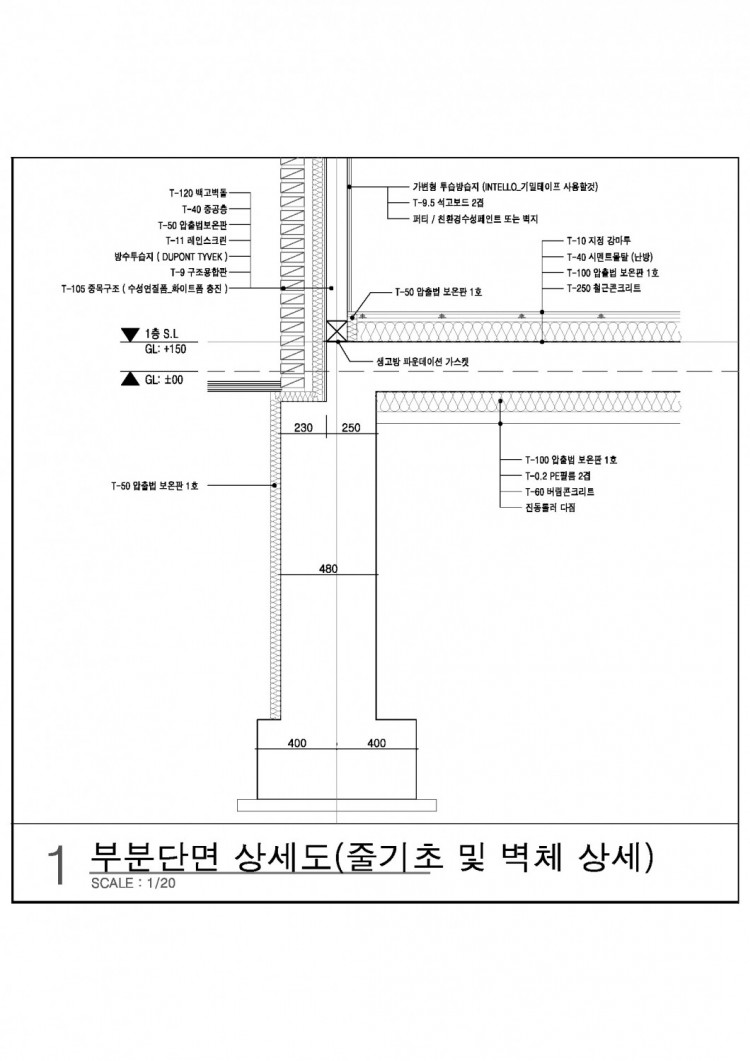

1. 1층 바닥 슬라브 밑에 압출법 보온판으로 계획했으나 현재 비드법 2종 4호로 시공되었습니다.

또한 바닥 슬라브 위에 압출법 보온판으로 계획해 놓았는데 기포 콘크리트로 마감하겠다고 합니다.

제가 아는 지식으로 기포콘크리트는 단열성능 성적서가 없기 때문에 인정할 수 없고 원래 계획안으로 시공해 달라고 요청했으나 시공회사 측에서 기포콘크리트가 단열 성능이 더 좋기 때문에 기포로 시공하겠다는 답변이 왔습니다.

협회의 글들을 읽어 보니 회원님들께서 기포콘크리트에 대한 단열수치를 적어놓으신것을 보았습니다. 기포 콘크리트의 단열성능에 대한 증빙 자료가 있는지 알고 싶고

제가 잡은 디테일이 맞는지 어떤 방향으로 시공을 하는게 좋은지 알고 싶습니다.

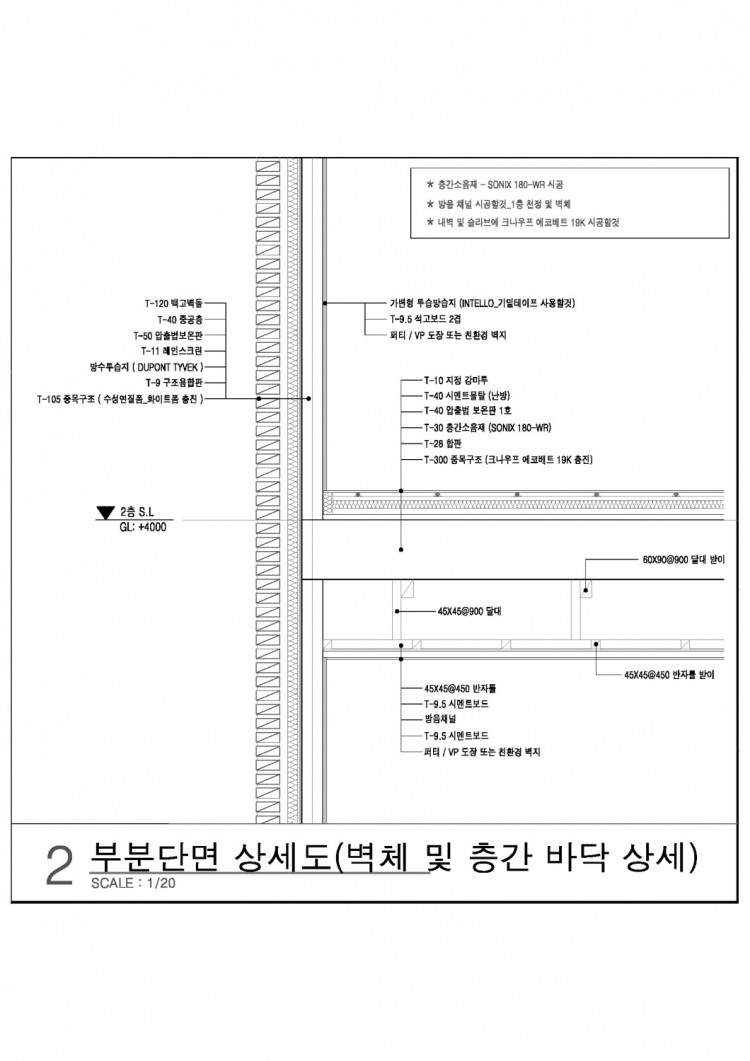

2. 건축주가 목구조이기 때문에 층간소음이 너무 우려된다고 해서 인터넷 서칭을 통한 지식과 제가 아는 한도네에서 층간소음에 대한 디테일을 계획해 봤습니다.

일단 ㄱ.층간소음 방지제 (Sonix제품)을 사용하고 ㄴ.중목구조 구조체 안에 단열재를 취부하고 ㄷ. 방음채널이라는것을 시공하는것으로 계획했습니다.

이 디테일이 맞는걸까요? 너무 과하다는 생각도 듭니다.. 아니면 더 좋은 방법이 있을까요?


  3. 압출법 보온판 50T를 외단열로 시공하기로 했습니다.  단열재로 화스너로 시공하신다고 했고 또한 압출법 단열재 이기 때문에 레인스크린을 계획했습니다.

그런데 경력이 높은 중목구조 골조 팀장님이 중목구조에는 레인스크린이 필요없다고 했고 시공회사에서도 왜 필요 없는것을 해서 시공비를 높이는지 모르겠다고 컴플레인이 들어왔습니다.

정말 레인스크린이 필요없는지 어떤 방향으로 시공회사와 팀장님께 설명드려야 하는지 알고 싶습니다. 디테일 도면은 2번과 동일합니다.

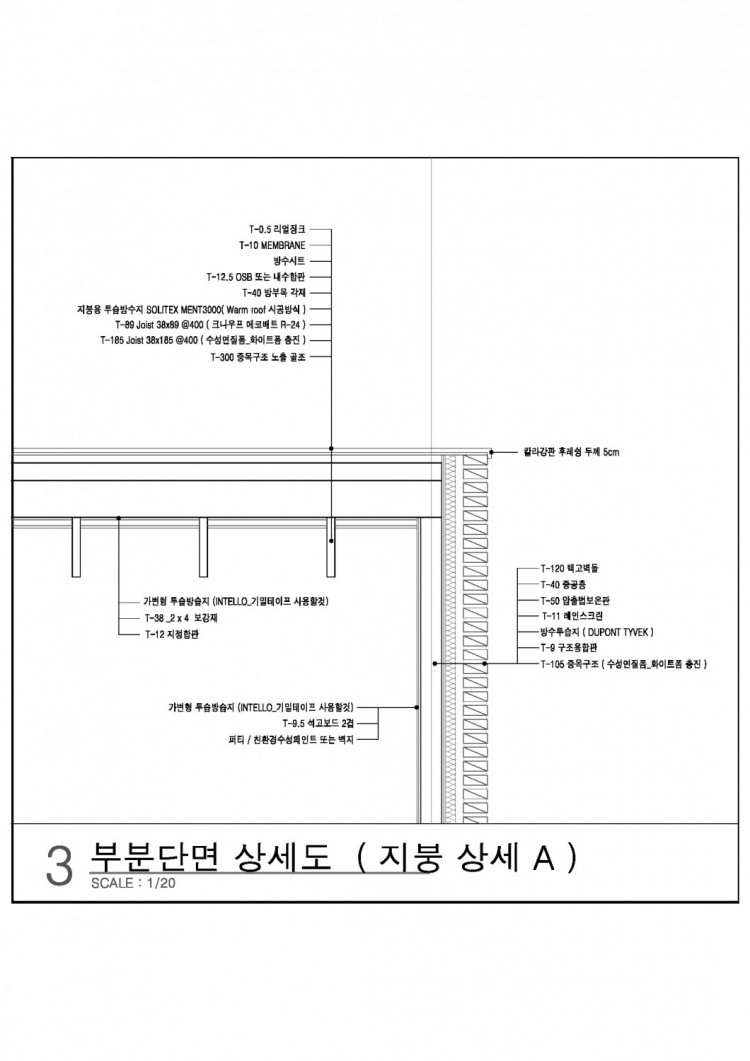

4. 계획상 중목구조의 보를 노출해야해서 구조체를 노출하고 그 위에 지붕 단열을 하는것으로 계획했습니다. 먼저 2X6로 틀을잡고 화이트폼을 충진하고 두번째로 2X4로 틀을 잡고 유리섬유 단열재로 계획했습니다. 그다음은 웜루프 방식으로 계획했습니다.

이런 디테일에 대해 어떻게 생각하시는지 알고싶습니다. 809636a4273fdecad67e3d7a48c413f8_1510107697_8384.jpg
너무 많은 질문을 한번에 드려서 죄송합니다.

도서를 찾아보고 제가 아시는 분들에게 디테일에 관해 조언을 받아도 명쾌한 답안을 들을 수 없어서 이렇게 협회 게시판에 도움을 청합니다 ^^;;

조언 부탁드리겟습니다. 감사합니다.
